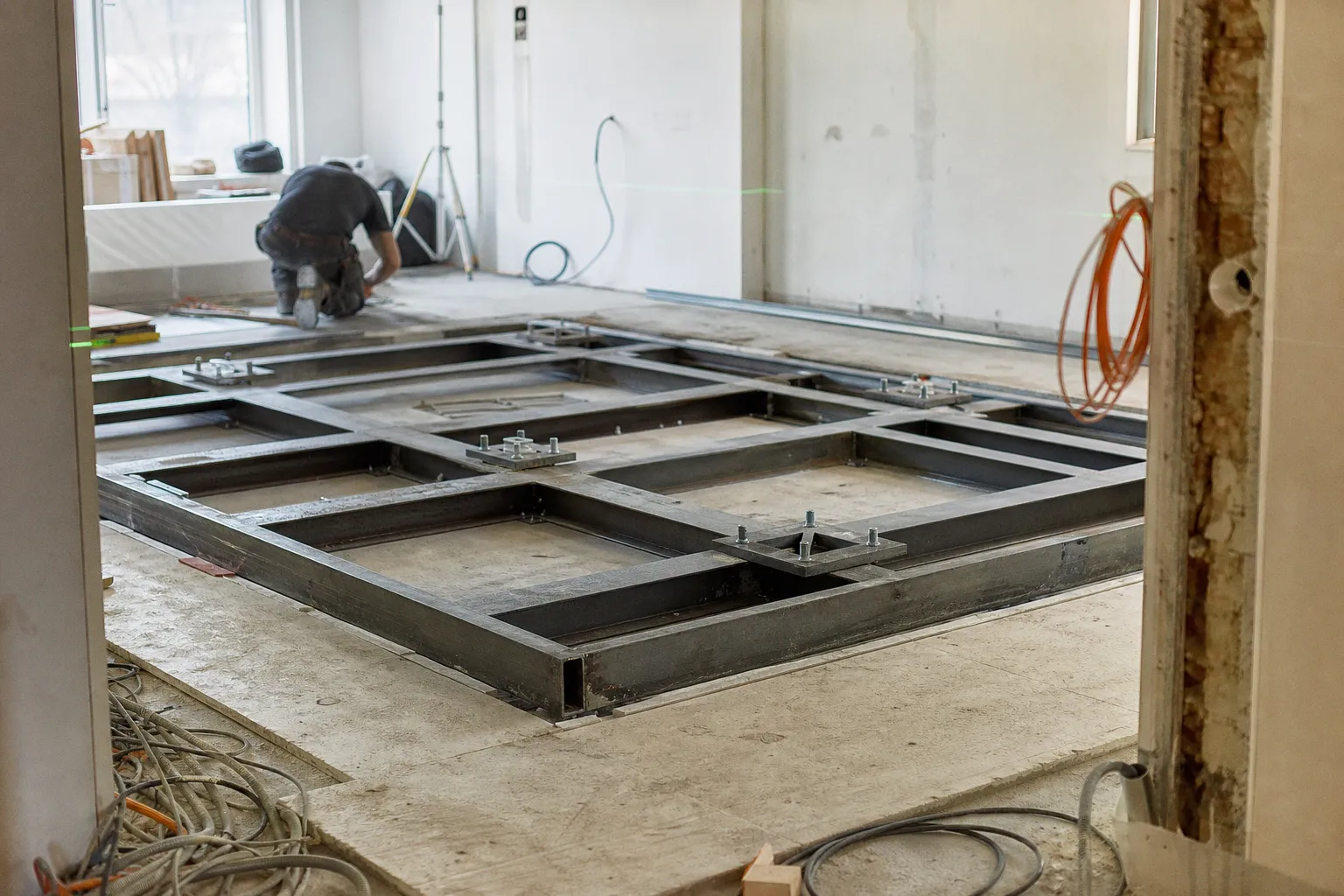

Schwere Medizintechnik: Statik für MRT und CT im Klinikbau

Maßgebend sind Lastkonzentrationen, Montagezustände, Rotationslasten, Schwingungen und der Einbringweg.

Die Lastabtragung für schwere Medizintechnik im Klinikbau beginnt daher nicht mit einer Flächenlast in kN/m². Sie beginnt mit dem konkreten Gerät. Ohne Herstellerunterlagen zum vorgesehenen System bleibt jede Vorbemessung eine Annahme mit begrenztem Wert.

DIN EN 1991-1-1 regelt Eigengewicht und Nutzlasten im Hochbau. Sie ersetzt frühere Teile der DIN-1055-Reihe. Sie liefert jedoch keine Auflagerkräfte für ein bestimmtes MRT oder CT. Diese Werte kommen aus den aktuellen Vorinstallationsunterlagen des Herstellers.

Die Eignung einer Decke ergibt sich nicht aus ihrer Nutzlast. Sie ergibt sich aus dem Nachweis des konkreten Lastfalls.

Jenseits der Flächenlast: Das Gerät definiert die Statik

Im Klinikbau wird die Bodenbelastung von Medizintechnik oft zu spät behandelt. Die Funktionsplanung legt Raumgrößen, Abschirmungen, Leitungswege und Bedienflächen fest. Die Tragwerksplanung erhält danach ein Geräte-Layout. Zu diesem Zeitpunkt sind Achsraster, Deckenspannweiten und Unterzüge häufig bereits festgelegt.

Das erzeugt Zwangspunkte. Eine Gantry steht dann über einer Hohlkörperzone. Ein MRT-Magnet liegt über einer Deckenöffnung. Der Einbringweg führt über einen Flur, dessen Decke nie für die Transportlast vorgesehen war. Die spätere Deckenverstärkung im Klinikbau wird dann zur Folge einer unvollständigen Vorplanung.

Für die statische Beurteilung sind mindestens fünf Lastgruppen getrennt zu erfassen:

• Betriebslast: Eigengewicht des Geräts einschließlich fester Zusatzeinrichtungen. Die Auflagerkräfte können ungleichmäßig verteilt sein.
• Montagelast: Lasten während Nivellierung, Aufstellung und Verschiebung. Einzelauflager können deutlich höher beansprucht werden als im Betrieb.
• Dynamische Einwirkung: Rotierende oder bewegte Bauteile erzeugen zeitabhängige Kräfte. Die absolute Last kann gering erscheinen. Für die Bildqualität und die Gebrauchstauglichkeit bleibt sie maßgebend.
• Transportlast: Rollen, Hubwagen, Kufen oder temporäre Dreipunktauflager erzeugen lokale Lastspitzen. Der Endstandort ist nur ein Abschnitt des Nachweises.
• Ausbaulast: Doppelboden, Strahlenschutz, Unterkonstruktionen, Abschirmungen, Lüftungskomponenten und Raumtrennungen erhöhen Eigengewicht und lokale Einwirkungen.

Die Lastabtragung muss vom Gerätefuß bis in den Baugrund nachvollziehbar sein. Bei einer Bodenplatte auf Erdreich ist dieser Weg meist kurz. Bei einer Decke über Technikzentrale, Tiefgarage oder darunterliegendem Klinikgeschoss ist er lang. Dann wirken nicht nur Biegemomente in der Deckenplatte. Auch Durchstanznachweise, Auflagerpressungen, Verformungen und die Beanspruchung von Unterzügen, Wänden und Stützen treten in den Vordergrund.

Eine pauschale Flächenlast glättet genau jene Effekte, die bei Medizintechnik kritisch werden. Vier Füße mit jeweils kleiner Aufstandsfläche sind kein gleichmäßig verteilter Lastteppich. Eine Stahlplatte kann die lokale Pressung reduzieren. Sie ersetzt aber keinen Nachweis der Lastweiterleitung. Ihre Steifigkeit, Größe, Lage und Einbindung bestimmen, ob sie Lasten tatsächlich verteilt oder nur punktuell in den Estrich einleitet.

Punktlasten und Montagezustände: Das Beispiel eines CT-Systems

Das CT-System SOMATOM go.Top zeigt die Differenz zwischen Betriebszustand und Montagezustand klar. Die Gantry hat bei diesem Modell ein Gesamtgewicht von 1.295 kg. Die gesamte statische Last beträgt 12,95 kN. Im regulären Zustand verteilen sich die Nennlasten auf vier nivellierte Füße:

Die höchste reguläre Fußlast liegt bei 4,43 kN. Während der Montage und Nivellierung kann an einem einzelnen Fuß eine Last von 7,76 kN auftreten. Das ist kein Sonderfall außerhalb der Planung. Es ist ein vorgesehener Bauzustand. Der Nachweis muss ihn erfassen.

Bei 16 cm² Aufstandsfläche entstehen hohe lokale Kontaktspannungen. Der Bodenaufbau wird damit Teil des Tragwerksproblems. Estrich, Trittschalldämmung, Abdichtung, Doppelboden und Installationshohlraum dürfen die Last nicht unkontrolliert verformen. Eine ausreichend tragfähige Stahlbetondecke allein löst diese Frage nicht.

Für das genannte CT fordert der Hersteller einen massiven und schwingungsarmen Bodenaufbau. Als Beton werden beispielhaft Klassen von C20/25 bis C50/60 nach DIN EN 206-1 genannt. Daraus folgt keine allgemeine Betonvorgabe für jedes CT. Die Angabe beschreibt ein konkretes System. Für andere Geräte gelten andere Auflagergeometrien, andere Kräfte und andere Anforderungen an Verformung und Schwingung.

Doppelböden bilden einen weiteren kritischen Übergang. Für die Platten im Bereich dieses CT werden mindestens 400 kg Tragfähigkeit je Platte genannt. Die Kennzahl ist keine Freigabe für die gesamte Konstruktion. Sie sagt nichts über Stützen, Raster, Randbereiche, Unterkonstruktion oder die Decke unter dem Doppelboden aus. Beim Transport kann eine Dreipunktauflagerung höhere lokale Lasten erzeugen als der spätere Betriebszustand.

Die technische Reihenfolge ist eindeutig:

1. Das ausgewählte Gerät bestimmt Auflagerpunkte, Lasten und Montageabläufe.

2. Die Lasten bestimmen die erforderliche Lastverteilung im Fußbodenaufbau.

3. Die Lastverteilung bestimmt die Beanspruchung der Rohdecke.

4. Die Rohdecke bestimmt die Beanspruchung der tragenden Bauteile darunter.

5. Erst danach ist eine Deckenverstärkung im Klinikbau belastbar zu bemessen.

Eine Verstärkung nur unter dem endgültigen Gerätefeld kann unzureichend sein. Der kritische Bereich liegt häufig an einer Montageposition, an einer Deckenfuge oder an einer Stelle des Transportwegs.

Dynamik und Schwingungsschutz: Nicht nur ein Komfortthema

Die Tragfähigkeit beantwortet nur einen Teil der Aufgabe. Die Gebrauchstauglichkeit entscheidet über den Betrieb. Bei CT und MRT ist die zulässige Schwingung kein nachgeordnetes Ausbauthema. Sie ist eine Schnittstelle zwischen Gerätetechnik und Tragwerk.

Beim SOMATOM go.Top beträgt die maximale dynamische Lastamplitude während der Rotation je Fuß ±0,3 kN. Die Größe dieser Schwankung wirkt gegenüber der statischen Gantry-Last gering. Ihre Wiederholung und Frequenz können dennoch zu relevanten Schwingungsantworten führen. Entscheidend sind Masse, Steifigkeit, Dämpfung und Eigenfrequenzen des gesamten Systems aus Gerät, Bodenaufbau und Tragwerk.

Für den Aufstellort dieses CT sind kurzzeitige Schwingungen bis maximal 0,5 m/s² Spitze-zu-Spitze angegeben. Falls eine Messung erforderlich wird, ist eine Abtastrate von 1.000 Hz vorgesehen. Die Bewertung erfolgt an Gantry und Patientenlagerung in allen drei Raumrichtungen.

Damit endet die Prüfung nicht bei vertikalen Deckenschwingungen. Horizontale Einwirkungen und Torsion können relevant werden. Besonders anfällig sind schlanke Decken, weit gespannte Flachdecken, auskragende Gebäudeteile und Konstruktionen mit leichten Ausbaupaketen. Auch haustechnische Aggregate, Aufzüge, Verkehrslasten oder benachbarte Anlagen können Einträge verursachen.

Schwingungsschutz für MRT und CT entsteht durch Steifigkeit, Entkopplung und Messung. Nicht durch eine nachträgliche Materiallage.

Die Tragwerksplanung für Krankenhausbau muss daher den Schwingungsweg bestimmen. Dabei sind drei Ebenen zu unterscheiden:

• Quelle: Rotierende Geräteteile, Lüftungsanlagen, Kältemaschinen, Aufzüge, Verkehr oder Bauarbeiten im Bestand.
• Übertragungsweg: Deckenplatten, Unterzüge, Wände, Stützen, Installationsschächte und Bodenaufbauten.
• Empfänger: Gantry, Magnet, Patiententisch, Messsystem und Bildgebung.

Ein steifer Boden ist nicht automatisch schwingungsarm. Hohe Steifigkeit kann Übertragungen verbessern. Sie kann aber auch Schwingungen effizient in den Raum leiten. Entscheidend ist das Frequenzverhalten. Deshalb reichen Sichtprüfung und Erfahrungswerte bei sensibler Medizintechnik nicht aus. Bei unklaren Bestandskonstruktionen ist eine objektbezogene Messung vor der Ausführungsplanung zweckmäßig.

Für MRT-Anlagen gelten zusätzlich herstellerbezogene Schwingungsvorgaben. Allgemeine Grenzwerte sind nicht belastbar übertragbar. Feldstärke, Magnetkonzept, Isolatoren und Aufstellung verändern die Anforderungen. Angaben aus einem Planungsleitfaden sind deshalb keine universelle Bemessungsgrundlage.

Der Einbringweg ist ein tragendes Bauteil

Ein MRT-Magnet wird nicht im MRT-Raum erzeugt. Er wird angeliefert, zwischengelagert, umgesetzt und eingebracht. Jeder Abschnitt kann der maßgebende Lastfall sein.

Hersteller fordern bei MRT-Projekten, dass sämtliche Böden entlang des Anliefer- und Einbringwegs das Magnetgewicht aufnehmen können. Die Tragwerksanalyse betrifft damit Zufahrten, Rampen, Schleusen, Flure, Decken über Untergeschossen und temporär genutzte Öffnungen. Der Endstandort allein genügt nicht.

Der Einbringweg muss früh in die Planung. Nicht als Logistikskizze. Als Lastfallkette. Er umfasst:

• die Achslasten und Radaufstandsflächen des Transportfahrzeugs im Gebäudeumfeld;
• die Kufen-, Rollen- oder Hubwagenlasten im Gebäude;
• Lastumlagerungen beim Drehen, Anheben und Absetzen;
• temporäre Auflager auf Decken, Rampen und Podesten;
• Durchfahrtsbreiten, Höhen und Kurvenradien als Zwang für die Position von Trägern und Öffnungen;
• Rückbau- und Wiederherstellungszustände von Fassadenelementen, Brüstungen oder Wandfeldern.

In Bestandskliniken scheitert die Einbringung häufig nicht an der Nenntragfähigkeit der Decke. Kritisch werden Randstreifen, Aussparungen, Deckendurchbrüche, ältere Unterzüge oder Bereiche mit nachträglichen Installationen. Die vorhandene Bewehrung ist dann nur unvollständig dokumentiert. Eine Bewehrungsortung kann helfen. Sie ersetzt keine Kenntnis über Betonqualität, Querkraftreserven, Auflagerbedingungen und vorhandene Schäden.

Der Einbringweg kann auch die Lage des Geräteraums verändern. Ein technisch günstiger Raum im Obergeschoss verliert seinen Vorteil, wenn der Magnet nur mit unverhältnismäßigen Eingriffen dorthin gelangt. Ebenerdige oder untergeschossige Standorte mit Bodenplatten auf Erdreich besitzen häufig höhere Steifigkeit und geringere niederfrequente Schwingungen als abgehängte Decken. Das ist kein allgemeines Standortgebot. Es ist ein statischer Vorteil, der mit Architektur, Betrieb und Strahlenschutz abzuwägen ist.

MRT-Raum: Tragwerk und Magnetfeld sind gekoppelt

Beim MRT tritt neben der Mechanik ein zweites System hinzu: das Magnetfeld. Bauwerksstahl und andere ferromagnetische Bauteile können das zentrale Magnetfeld und das Streufeld beeinflussen. Die konstruktive Lösung darf deshalb nicht allein nach Tragfähigkeit gewählt werden.

Das betrifft insbesondere:

• Bewehrungsführung und Bewehrungsdichte im Nahbereich des Magneten;
• Stahlträger, Stahlstützen und Verstärkungsrahmen;
• Bewehrte Aufbetone und lokale Lastverteilplatten;
• Befestigungsmittel, Konsolen und Einbauteile;
• Abschirmungs- und Unterkonstruktionen im Raum;
• nachträgliche Verstärkungen an Decke, Wand oder Bodenplatte.

Eine Stahlkonstruktion unter dem Magneten kann statisch effizient sein und medizintechnisch unzulässig werden. Umgekehrt kann eine massive Stahlbetonlösung aufgrund von Bewehrung, Bauablauf oder magnetischer Wechselwirkung eine besondere Abstimmung verlangen. Die Tragwerksplanung für MRT-Räume ist daher keine isolierte Fachplanung. Sie benötigt die abgestimmten Unterlagen von Gerätehersteller, Medizintechnik, Architektur, Bauphysik und TGA.

Die Planungsunterlagen der Hersteller ändern sich. Vorinstallationshandbücher und Musterlayouts dienen der Orientierung. Sie sind keine Bauausführungszeichnungen. Verbindlich sind die vollständigen aktuellen Unterlagen für das tatsächlich beschaffte System. Erst dann stehen Magnetgewicht, Auflagerlage, Lastverteilplatten, Befestigungen, Transportzustände und zulässige Verformungen fest.

Das betrifft auch scheinbar kleine Änderungen. Ein anderer Patiententisch, eine abweichende Spulenlagerung, zusätzliche Abschirmung oder ein geänderter Doppelboden kann die Last- und Schwingungssituation verändern. Im Klinikbau entstehen daraus keine kosmetischen Nachträge. Sie greifen in den Nachweis ein.

Die richtige Reihenfolge der Tragwerksplanung

Die Lastabtragung für schwere Medizintechnik im Klinikbau verlangt eine Reihenfolge ohne Rücksprünge. Zuerst steht die Gerätedatenbasis. Danach folgt der konstruktive Nachweis. Wer diese Reihenfolge umkehrt, bemisst auf vorläufige Annahmen und korrigiert später im Bestand.

Der Ablauf ist klar:

1. Gerätesystem festlegen. Hersteller, Modell, Konfiguration und Aufstellvariante müssen bestimmt sein.

2. Aktuelle Lastdaten beschaffen. Erforderlich sind Betriebs-, Montage-, Transport- und gegebenenfalls Wartungslasten sowie Auflagerflächen und dynamische Angaben.

3. Raum und Einbringweg erfassen. Rohbau, Bodenaufbau, Fugen, Öffnungen, Installationszonen und Tragglieder sind zu dokumentieren.

4. Lastabtragung modellieren. Die Berechnung umfasst lokale Pressung, Biegung, Querkraft, Durchstanzen, Verformung und die Bauteile bis zum Auflager oder Baugrund.

5. Schwingungsverhalten bewerten. Bei kritischen Konstruktionen sind Eigenfrequenzen, Übertragungswege und Messwerte anzusetzen.

6. Magnetische Randbedingungen integrieren. Im MRT-Bereich sind Werkstoffe und Verstärkungsarten mit der Medizintechnik abzugleichen.

7. Ausführung kontrollieren. Auflagerplatten, Bewehrung, Dübel, Verguss, Doppelboden und Montageablauf müssen dem geprüften Detail entsprechen.

Die Konstruktion muss nicht maximal massiv sein. Sie muss den nachgewiesenen Lastfall abtragen. Das ist ein Unterschied. Überdimensionierung löst weder magnetische Konflikte noch Schwingungsprobleme. Unterdimensionierung verschiebt Risiken in Betrieb, Montage und Bildqualität.

Schwere Medizintechnik verlangt keine Sonderstatik aus Vorsicht. Sie verlangt gewöhnliche Tragwerksplanung mit vollständigen Eingangsdaten. Punktlast, Montagezustand, Dynamik und Transportweg sind dabei keine Ergänzungen. Sie sind der Lastfall.
