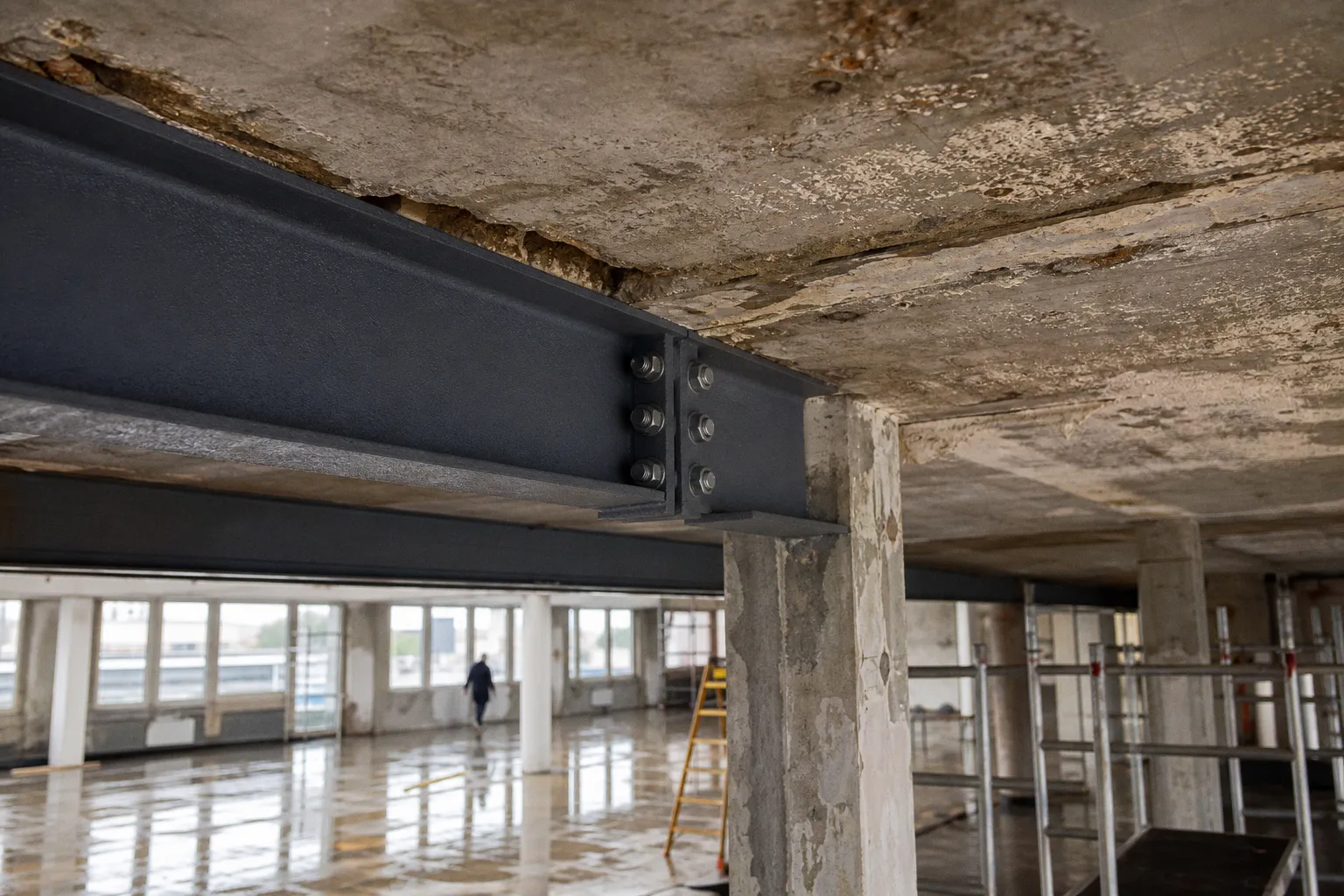

Reinraum im Bestandsbau: Lohnt sich die statische Nachrüstung?

Denn Reinraumtechnik bringt ein ganzes Bündel zusätzlicher Lasten mit sich: Filtermodule, Rahmen, Kanäle, Leuchten, Medienleitungen, Wartungsstege. Diese Lasten sind in einer klassischen Produktionshalle, einer Logistikimmobilie oder einem Bürogebäude in der Regel nicht eingeplant, und sie müssen irgendwo hin.

Wir erleben in der Bestandssanierung immer wieder, dass genau dieser Lastenaspekt zu spät in den Planungsprozess rückt. Was im Vorentwurf wie ein überschaubarer Deckenaufbau aussieht, kann bei objektbezogener Betrachtung eine ganze Kaskade von Verstärkungen, Lastumleitungen und rechnerischen Nachweisen auslösen. Wir müssen daher früh klären, ob die bestehende Konstruktion die neuen Einwirkungen sicher aufnehmen kann – und zwar nicht nur im unmittelbar betroffenen Bauteil, sondern auch in den Bauteilen, die über den Lastabtrag mittelbar betroffen sind.

Wir können Lasten nicht verhandeln – wir können sie nur ehrlich bilanzieren.

Lasten aus der Reinraumtechnik: ein Bündel, kein Einzelposten

Wer einen Reinraum plant, denkt zuerst an die Klassifizierung der Luftreinheit nach ISO 14644-1:2015. Diese Norm ordnet die Reinheit über die Konzentration luftgetragener Partikel im Größenbereich zwischen 0,1 µm und 5 µm ein. Was sie ausdrücklich nicht leistet, ist eine Aussage über die physikalische, chemische, radiologische oder lebensfähige Beschaffenheit der Partikel – und genau daraus ergibt sich eine häufige Fehleinschätzung: Eine hohe ISO-Klasse allein macht noch keinen produktionsfähigen Reinraum. GMP-Anforderungen, Medizinprodukte- oder Biocontainment-Vorgaben, Druckkaskaden und messtechnische Überwachung müssen parallel mitgedacht werden.

Für die Statik entscheidender ist allerdings die konkrete Hardware, die diese Reinheit überhaupt erst herstellen soll. Ein einzelnes Lüfter-Filter-Modul kann, je nach Baugröße, zwischen 9,2 kg und 28,8 kg wiegen; die größten dokumentierten Varianten messen 1.220 × 610 × 200 mm. Solche Module werden in Reinräumen nicht einzeln eingebaut, sondern als dichtes Raster über der Nutzebene angeordnet. Damit verschiebt sich die Diskussion schnell vom Einzelbauteil zu einer flächenhaft wirkenden Zusatzlast, die mit jeder zusätzlichen Reinraumklasse tendenziell eher zu- als abnimmt.

Hinzu kommen die Tragkonstruktion des Reinraumdeckensystems selbst, die Abhängungen zur Rohdecke, Luftkanäle, Elektro- und Medienleitungen, Leuchten sowie Stege und Podeste für Wartung und Revisionszugang. All das wird in der statischen Bilanz nicht als Einzelposten erfasst, sondern als zusammengesetzte Einwirkung. Wir tun gut daran, diese Lasten frühzeitig tabellarisch zusammenzuführen, damit sichtbar wird, welche Größenordnung tatsächlich auf die Bestandsdecke zukommt – und damit auch, welche Tragreserven aktiviert werden müssen.

Die Tabelle kann und soll keine pauschalen Flächenlasten liefern – die maßgebenden Werte ergeben sich allein aus der konkreten Planung des Deckenrasters, der Filteranordnung, der Druckhaltung und der Medienführung. Wer hier mit einem Mittelwert aus dem Bauch arbeitet, läuft Gefahr, entweder zu viel oder zu wenig Tragreserve zu unterstellen; beides hat Folgen, entweder in unnötig dimensionierten Verstärkungen oder in einer später aufgedeckten Unterdimensionierung.

Anforderungen an die Bausubstanz: mehr als nur eine tragfähige Decke

Eine ausreichende Tragfähigkeit der Decke ist die Grundvoraussetzung, aber bei Weitem nicht die einzige bauliche Anforderung. Wer einen Reinraum in ein Bestandsgebäude integriert, muss das Gebäude als System betrachten – und zwar als System, dessen Standsicherheit durch die Maßnahme nicht verschlechtert werden darf. Die ARGEBAU-Hinweise zum Nachweis der Standsicherheit beim Bauen im Bestand formulieren hier einen klaren Grundsatz: Eingriffe wie Wanddurchbrüche, Änderungen tragender Wände, Nutzungsänderungen in einem Geschoss oder Aufstockungen sind im Einzelfall daraufhin zu prüfen, ob die aktuellen Technischen Baubestimmungen nicht nur für die unmittelbar betroffenen Bauteile, sondern auch für mittelbar betroffene Tragwerksteile anzuwenden sind.

Wir müssen uns klarmachen, dass eine Reinraum-Nachrüstung in der Regel mehrere dieser Eingriffe gleichzeitig auslöst: Medienleitungen werden durch Wände und Decken geführt, Tragwerke werden durch Aufhängungen belastet, neue Anlagenteile verändern die Lastverteilung. Und immer wieder stehen wir vor der Frage, ob zusätzliche Verstärkungen erforderlich werden – und wenn ja, müssen diese selbstverständlich nach den aktuellen Technischen Baubestimmungen nachgewiesen werden. Werden durch die Maßnahme wesentliche bauliche Änderungen erforderlich, kann das Gebäude im Extremfall wie ein Neubau zu behandeln sein, was Brandschutz, energetische Bilanzierung und Statik gleichermaßen betrifft.

Darüber hinaus spielt die Gebäudehülle eine Rolle, die in Reinraumdiskussionen leicht übersehen wird: Druckkaskaden, also die kontrollierte Luftführung vom reineren zum unreineren Bereich, erfordern eine hinreichend dichte Hülle. Wo Bestandswände, Fenster oder Dachanschlüsse diese Dichtigkeit nicht mitbringen, kann eine sorgfältig geplante Reinraumhülle auf der Raumseite zwar einiges kompensieren – die flankierenden baulichen Maßnahmen werden dadurch aber selten überflüssig, sondern lediglich kleinteiliger und anspruchsvoller in der Ausführung.

Schließlich kommt das Thema der Durchdringungen hinzu. Leitungen, die durch Wände oder Decken geführt werden, sind nicht allein eine statische Frage, sondern auch eine Frage der Abdichtung. Gerade in Laboren, in denen mit Gefahrstoffen umgegangen wird, fordert die TRGS 526 wasserdichte Bodenbeläge sowie wasserdichte hindurchgehende Leitungsdurchführungen. Wir erleben es nicht selten, dass eine vermeintlich saubere Reinraumplanung an dieser Schnittstelle ins Stocken gerät, weil weder das Bodensystem noch die Wand- und Deckenanschlüsse im Bestand diese Anforderung erfüllen – und jede nachträglich eingebrachte Durchdringung sowohl eine statische als auch eine abdichtungstechnische Planung erfordert.

Eine hohe ISO-Klasse ist messbar – ob das Gebäude sie tragen kann, ist eine rechnerische Frage.

Bauordnungsrechtliche Hürden: Nutzungsänderungen in Hessen

Technische Machbarkeit ist die eine Seite, baurechtliche Zulässigkeit die andere. In Hessen ist die Änderung der genehmigten Nutzung einer baulichen Anlage in der Regel baugenehmigungspflichtig – und zwar auch dann, wenn im engeren Sinne keine baulichen Veränderungen vorgenommen werden. Damit ist eine Reinraumnachrüstung im Bestand, die mit einer signifikanten Nutzungsänderung verbunden ist, im Regelfall ein genehmigungspflichtiges Vorhaben, bei dem die Bauaufsicht sowohl die Nutzungsänderung als auch deren Auswirkungen auf das Bestandsgebäude prüft.

Allerdings, und das gehört zur sorgfältigen Abwägung, gibt es Ausnahmen: verfahrensfreie Nutzungsänderungen und Fälle, in denen die Voraussetzungen einer Genehmigungsfreistellung erfüllt sind. Welcher Pfad tatsächlich beschritten werden kann, hängt von der konkreten Bestandssituation, dem Nutzungskonzept und der Abstimmung mit der zuständigen Bauaufsicht ab. Wir empfehlen Bauherrinnen und Bauherren, diesen Punkt nicht erst in der Ausführungsplanung zu klären, sondern bewusst früh in den Projektstart zu legen – weil sich aus dem Genehmigungspfad unmittelbar die Tiefe der erforderlichen Nachweise ergibt.

Wenn eine Baugenehmigung erteilt wird, erlischt sie in Hessen grundsätzlich, wenn nicht innerhalb von drei Jahren nach Erteilung mit der Bauausführung begonnen wird; eine Verlängerung ist auf schriftlichen Antrag um bis zu zwei Jahre möglich, gegebenenfalls auch mehrfach. Diese Fristen klingen wie eine verwaltungstechnische Randnotiz, entscheiden aber mit darüber, ob ein Vorhaben wirtschaftlich in einem vertretbaren Zeitfenster umgesetzt werden kann – insbesondere, wenn Reinraumtechnik mit längeren Lieferzeiten und aufwendiger Inbetriebnahme geplant werden muss.

Wir müssen berücksichtigen, dass im Baugenehmigungsverfahren nicht nur die Reinraumplanung selbst, sondern auch deren Auswirkungen auf das Bestandsgebäude geprüft werden. Eingriffe in tragende Bauteile, neue Lasten, geänderte Fluchtwegsituationen und brandschutztechnische Konsequenzen fließen in die Beurteilung ein. Eine Reinraumnachrüstung ist daher aus baurechtlicher Sicht selten ein autarkes Modul, sondern immer ein Eingriff in ein Gebäude mit eigener Genehmigungsgeschichte.

Gefährdungsbeurteilung und Lüftung: die TRGS 526 als Schnittstelle

Wenn der Reinraum zugleich Laborcharakter hat oder mit gefahrstoffführenden Prozessen verbunden ist, rückt die TRGS 526 „Laboratorien" in den Fokus. Sie fordert eine jederzeit wirksame technische Lüftung und nennt als Ausgangswert 25 m³/(h·m²) Nutzfläche – allerdings ausdrücklich nicht als allgemeingültige Reinraumvorgabe, sondern als Bezugswert für Laboratorien mit Gefahrstoffen, der an die Gefährdungsbeurteilung gekoppelt ist. Ein geringerer Luftwechsel ist nur zulässig, wenn die Gefährdungsbeurteilung die dauerhafte Wirksamkeit belegt; im Einzelfall kann ein höherer Luftwechsel erforderlich sein.

Die Schnittstelle zur Statik liegt auf der Hand: Eine erhöhte Luftwechselrate verändert in der Regel das Volumen der Luftkanäle, deren Querschnitte und damit auch deren Eigengewicht. Wer also auf der sicheren Seite plant, bezieht die Lüftungsplanung in die Lastenbilanz mit ein, bevor die erste Reinraumdeke konstruiert wird. Wir haben Projekte begleitet, in denen die Lüftungsplanung erst nach der Reinraumdecke konkretisiert wurde – das Ergebnis waren nachträgliche Verstärkungen, die mit einer früheren Abstimmung vermeidbar gewesen wären und den Projektzeitplan empfindlich verschoben haben.

Wir müssen uns auch klarmachen, dass die TRGS 526 zwar primär den Arbeitsschutz adressiert, ihre Anforderungen an wasserdichte Böden und Leitungsdurchführungen aber unmittelbar in die bauliche Planung hineinwirken. In einem Bestand mit intakten, aber bauzeittypischen Bodenaufbauten bedeutet das häufig eine vollständige Erneuerung des Bodenaufbaus im Reinraumbereich – mit zusätzlichem Gewicht, zusätzlicher Aufbauhöhe und entsprechenden Folgen für Türanschläge, Schwellen und Medienzuführungen.

Wirtschaftliche Bewertung: warum es keine pauschale Antwort gibt

Die Frage, ob sich die statische Nachrüstung eines Reinraums im Bestand wirtschaftlich lohnt, lässt sich nicht abstrakt beantworten – und das ist kein Ausweichmanöver, sondern Ausdruck der Realität. Die Kosten hängen von einer ganzen Reihe objektbezogener Faktoren ab: Tragwerkssystem und vorhandene Reserven, angestrebte Reinraumklasse, Konzept der Technischen Gebäudeausrüstung, Bauablauf im laufenden Betrieb und Umfang der erforderlichen Verstärkungen, um nur einige zu nennen. Ein belastbarer allgemeiner Kostenrahmen lässt sich aus diesen Variablen nicht ableiten, und wir sollten Versprechen, die das suggerieren, mit Vorsicht begegnen.

Wir können die Frage aber in eine produktive Form bringen. Statt „Lohnt sich das?" fragen wir „Unter welchen Bedingungen rechnet sich das?" und meinen damit eine ehrliche Gegenüberstellung von Bestandsertüchtigung und Neubau. Einige Leitfragen, die wir in der Beratung regelmäßig heranziehen:

• Welche Tragreserven sind im Bestand nachweisbar, und wie aufwendig ist ihre Aktivierung – neue Aufhängungen, zusätzliche Träger, Lastumleitungen in benachbarte Bauteile?
• Welche Reinraumklasse wird tatsächlich benötigt – auch unter Berücksichtigung der Anforderungen, die über die ISO-Klassifizierung hinausgehen, etwa GMP, Medizinprodukte oder Biocontainment?
• Wie verhält sich der erforderliche Eingriff in den Bestand zu den Anforderungen an Druckhaltung, Luftdichtheit und Reinheit, und wo erzwingen diese Anforderungen ohnehin weitergehende bauliche Maßnahmen?
• Welche Genehmigungspfade sind realistisch, und wie wirken sich Fristen, Auflagen und eventuelle Auflagen zur Neubau-Behandlung auf die Projektwirtschaftlichkeit aus?
• Wie lassen sich Bauzustand, Bestandsschutz und Reinraumbetrieb so abwägen, dass weder die Reinraumplanung noch die Statik einseitig dominieren und am Ende eine Lösung steht, die niemand wirklich wollte?

Wir müssen uns eingestehen, dass die wirtschaftlichste Lösung nicht in jedem Fall die statisch günstigste ist – und umgekehrt. Eine Reinraumklasse, die für die Produktion nicht zwingend erforderlich ist, kann umfangreiche Verstärkungen auslösen, die sich durch eine moderatere Klassifizierung vermeiden ließen. Umgekehrt kann eine zu niedrig angesetzte Reinraumklasse spätere Nachrüstungen erforderlich machen, die unter laufendem Betrieb deutlich teurer werden als eine von Anfang an tragfähig dimensionierte Lösung.

Position

Die statische Nachrüstung eines Reinraums im Bestand ist kein Routinevorgang, aber auch kein automatisches Ausschlusskriterium. Sie ist machbar, wenn Tragfähigkeit, Baurecht und Nutzungskonzept frühzeitig zusammengedacht werden – und sie wird unwirtschaftlich, wenn die Lasten aus Filtermodulen, Kanälen und Abhängungen erst im fortgeschrittenen Planungsstadium bilanziert werden. Unsere Empfehlung aus der Praxis: zuerst die Decke verstehen, dann die Reinraumklasse, dann die Genehmigungsfrage – und erst danach über Investitionen sprechen. Wer in dieser Reihenfolge plant, gewinnt die Zeit, die ein Reinraumprojekt im Bestand braucht, und vermeidet die Mehrfachüberraschungen, die entstehen, wenn jede Disziplin für sich allein optimiert wird.
