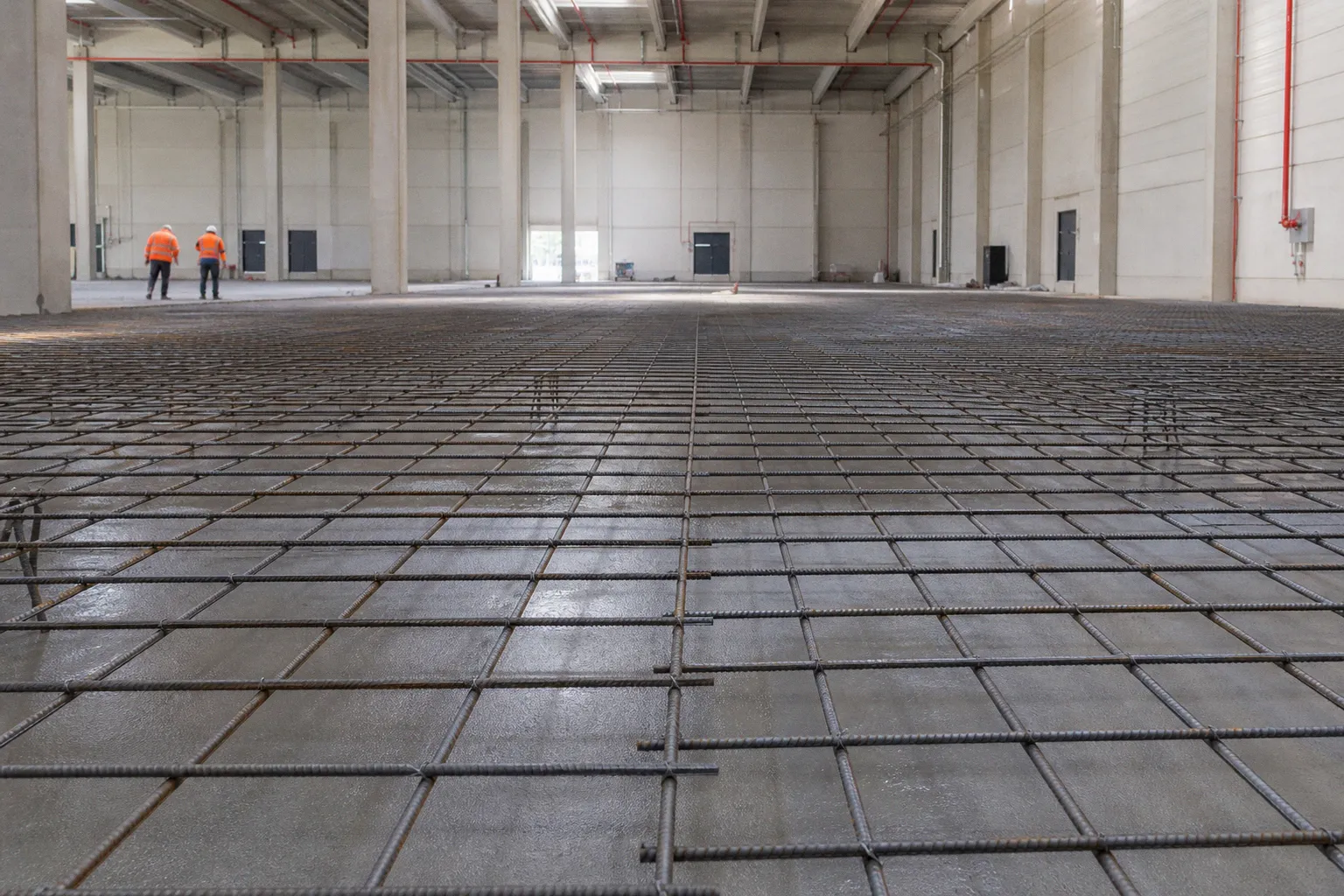

Hochregallager-Statik: Anforderungen an die Bodenplatte

In der frühen Projektphase eines Hochregallagers fällt die Bodenplatte oft zwischen die Stühle. Während die Aufmerksamkeit dem Regalsystem, der Fördertechnik und der Gebäudehülle gilt, wird sie als nachrangiges Bauteil behandelt – ein Element, das am Ende schon irgendwie passen wird. Wir halten diese Haltung für trügerisch, denn die Bodenplatte ist in einem Hochregallager das einzige Bauteil, das jede einzelne Regalstütze dauerhaft, wiederholgenau und mit minimaler Verformung tragen muss. Sie entscheidet darüber, ob das Regal seine Toleranzen einhalten kann, ob ein Schmalgangflurförderzeug spurtreu durch die Gasse fährt und ob die Verankerungen über die Lebensdauer der Anlage zuverlässig halten.

Wir erleben es in der Tragwerksplanung regelmäßig, dass eine vermeintlich solide Bodenplatte genau an den Stellen versagt, wo die Regalstützen ihre Lasten konzentriert in den Untergrund ableiten. Punktlasten, Kontaktpressungen, Ankerzugkräfte, Horizontaleinwirkungen aus Anfahr- und Bremsvorgängen sowie Setzungen des Baugrunds wirken zusammen – und sie alle treffen sich in einer einzigen, häufig unterschätzten Bauteilschicht.

Die Lastabtragskette: Von der Regalstütze in den Baugrund

Eine Bodenplatte in einem Hochregallager ist kein gewöhnlicher Hallenboden. Die Lasten aus den Regalen werden nicht als gleichmäßig verteilte Flächenlast, sondern als Punkt- oder Linienlast eingeleitet. Aus jeder Regalstütze wirkt über die Fußplatte eine Kontaktpressung auf den Beton, häufig ergänzt durch Ankerzugkräfte, die aus dem Kippmoment des Regals oder aus horizontalen Einwirkungen resultieren. Eine reine Flächenlastannahme, wie sie für typische Industrieböden oft genügt, wird dieser konzentrierten Beanspruchung nicht gerecht.

Wir müssen die gesamte Lastabtragskette im Zusammenhang betrachten, denn jeder Abschnitt hat seine eigenen Anforderungen und seine eigenen Nachweise:

• Von der Regalstütze über die Fußplatte und die Verankerung,
• durch die Bodenplatte hindurch, einschließlich ihrer Fugen und ihrer Bewehrungsführung,
• über die Sauberkeitsschicht und die Gründung,
• bis in den Baugrund hinein.

Eine Bodenplatte, die für die üblichen Flächenlasten eines Industriebodens ausgelegt ist, kann unter dieser konzentrierten Beanspruchung versagen – durch lokales Durchstanzen im Bereich der Fußplatten, durch unzulässige Verformungen oder durch Rissbildung, die langfristig die Gebrauchstauglichkeit der Anlage einschränkt. In der DIBt-Zulassung Z-14.8-680 für ein verbreitetes Palettenregalsystem ist daher ausdrücklich verankert, dass die Bemessungswerte der Stützen-Fußbodenverbindung nur gelten, wenn der Betonboden eine ausreichende Festigkeit zur Aufnahme der Kontaktpressung aufweist und die Ebenheit ein vollflächiges Aufliegen der Fußplatten sicherstellt. Der Nachweis der Unterkonstruktion soll dabei nach DIN EN 15512 erfolgen – also nach jener Norm, die für die Grundlagen der statischen Bemessung verstellbarer Palettenregale aus Stahl maßgeblich ist.

Wir lernen daraus: Die Bodenplatte ist kein neutraler Untergrund, auf den ein Regal irgendwie gestellt werden kann, sondern ein integrales Tragelement, dessen Bemessung in direktem Bezug zum gewählten Regalsystem und zu dessen Verankerungslösung steht.

Normative Grundlagen und die Rolle der DIN EN 15512

Wer eine Bodenplatte für ein Hochregallager plant, bewegt sich in einem Normengeflecht, das mehrere Ebenen miteinander verknüpft. Die zentrale Rolle spielt dabei die DIN EN 15512:2022-06, deren aktuelle deutsche Ausgabe im Juni 2022 erschienen ist und die Vorgängerausgabe von 2021 abgelöst hat. Sie behandelt die statische Bemessung verstellbarer Palettenregale aus Stahl für vorwiegend statische Einwirkungen und schließt ausdrücklich auch regalgedeckte oder regaltragende Gebäude als Anwendungsfall ein, soweit die Anforderungen nicht bereits durch die Normenreihe EN 1993 abgedeckt sind.

Neben DIN EN 15512 sind weitere Regelwerke zu beachten, die jeweils ihren eigenen Beitrag zur Gesamtbewertung leisten:

Wichtig ist dabei der Hinweis aus der Beschreibung zu DIN EN 15620: Die Norm legt Grenzwerte fest, doch Planer und Nutzer müssen beurteilen, ob diese Werte unter den jeweiligen Einflussfaktoren für den sicheren Betrieb des Gesamtsystems geeignet sind. Die Norm ersetzt also nicht die projektspezifische ingenieurmäßige Bewertung – sie liefert den Rahmen, innerhalb dessen wir unsere Nachweise führen.

Eine Bodenplatte ist nicht deshalb ausreichend bemessen, weil sie eine bestimmte Dicke erreicht – sie ist ausreichend bemessen, weil ihre Tragfähigkeit, Steifigkeit und Ebenheit im Zusammenspiel mit dem gewählten Regalsystem und dem vorhandenen Baugrund die geforderten Nachweise erfüllen.

Ebenheit und Verformung: Toleranzen für den sicheren Betrieb

In der betrieblichen Praxis eines Hochregallagers zählt nicht nur, ob die Bodenplatte hält – sondern auch, ob sie ihre Form unter Last behält. Schon geringe Verformungen können dazu führen, dass ein Regal aus seiner Lotrechten driftet, dass die Fördertechnik nicht mehr spurtreu fährt, oder dass sich die Bedienbarkeit der Anlage spürbar verschlechtert. In Schmalganglagern, wo automatisierte Flurförderzeuge auf wenige Zentimeter Abstand zwischen den Regalen geführt werden, entscheidet die Ebenheit der Bodenplatte unmittelbar über die Verfügbarkeit der Anlage.

Die Hersteller-Aufstellanleitungen für Palettenregale geben hier sehr konkrete Grenzwerte vor, die wir als Planer kennen und in unsere Ausschreibung übernehmen sollten. Für ein verbreitetes Regalsystem gelten beispielsweise folgende Montagetoleranzen:

• Lotabweichung in Regallängsrichtung: höchstens 1/500 der Regalhöhe,
• Lotabweichung in Regaltiefenrichtung: höchstens 1/400 der Regalhöhe,
• Abweichung von der Waagerechten: höchstens 1/350 der Feldweite.

Diese Werte sind nicht willkürlich gewählt. Sie ergeben sich aus den Anforderungen an die Betriebsfähigkeit der Regalanlage und aus den zulässigen Zusatzbeanspruchungen, die im Tragwerk des Regals auftreten dürfen. Überschreitungen sollen nach Vorgabe der Hersteller durch Unterlegplatten korrigiert werden – aber das ist eine Korrekturmaßnahme im Kleinen, nicht im Großen. Eine unzureichend ebene Bodenplatte lässt sich durch Unterlegplatten nicht grundsätzlich „heilen"; sie muss von Anfang an in der richtigen Toleranzklasse hergestellt werden.

Wir empfehlen daher, in der Ausschreibung der Bodenplatte die einschlägigen Toleranzen nach DIN 18202 explizit zu benennen und die Anforderungen der Regalhersteller-Aufstellanleitung als zusätzliche, projektbezogene Vorgabe zu integrieren. Eine pauschale Angabe wie „nach DIN 18202, Zeile 3" reicht für Hochregallager in der Regel nicht aus – die geforderten Ebenheiten liegen häufig über den Standard-Tabellenwerten der Norm.

Geotechnische Herausforderungen: Setzungsverhalten und Baugrundverbesserung

Eine noch so sorgfältig bemessene Bodenplatte kann ihre Aufgabe nur erfüllen, wenn der Baugrund mitspielt. Genau hier liegt eine der häufigsten Ursachen für Schäden an Hochregallagern: Nicht die Bodenplatte selbst versagt zuerst, sondern der Baugrund gibt unter den konzentrierten Lasten nach. Differenzsetzungen führen zu Schrägstellungen der Regale, die im Grenzfall die Standsicherheit gefährden und im Alltag die Funktion der Fördertechnik beeinträchtigen. Wir haben Fälle gesehen, in denen ein Regal nach wenigen Betriebsjahren sichtbar aus der Lotrechten gewichen ist – nicht, weil das Regal schlecht war, sondern weil die Baugrundsetzungen die Ebenheit der Bodenplatte in Mitleidenschaft gezogen hatten.

DIN 4019:2015-05 bildet die Grundlage für Setzungsberechnungen, und DIN 1054:2021-04 stellt als ergänzende Regelung zu DIN EN 1997-1 die nationalen Sicherheitsnachweise für den Erd- und Grundbau bereit. Wir müssen in der Planung daher nicht nur die Tragfähigkeit, sondern vor allem die Begrenzung von Gesamtsetzungen und Setzungsdifferenzen im Auge behalten.

Typische Hebel, die wir in der Praxis ansetzen, sind:

• Baugrundverbesserung durch Rüttelstopfverdichtung, CSV-Säulen oder vergleichbare Verfahren, um die Tragfähigkeit und die Steifigkeit des Untergrunds gezielt zu erhöhen,
• Wahl einer ausreichend steifen Bodenplatte, die Lasten verteilt und Differenzsetzungen glättet,
• Berücksichtigung der späteren Grundwasserstände, da wechselnde Wasserstände die effektiven Spannungen im Baugrund verändern können,
• Anordnung der Regalfelder und der Fugen so, dass kritische Setzungsmulden nicht im Bereich hochbelasteter Stützenpositionen liegen.

Eine Baugrundverbesserung ist nicht immer erforderlich, aber sie ist immer dann in Betracht zu ziehen, wenn der anstehende Boden die geforderten Setzungskriterien nicht eigenständig erreicht. In einem frühen Gespräch mit dem Baugrundgutachter lässt sich klären, welche Maßnahmen wirtschaftlich sinnvoll sind – und welche Nachweise sich vielleicht schon durch eine angepasste Tragwerkswahl erbringen lassen.

Systemspezifische Bemessung: Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit im Zusammenspiel

An dieser Stelle müssen wir eine Frage klar beantworten, die uns in der Beratung regelmäßig gestellt wird: „Reicht nicht eine 200 mm dicke Bodenplatte aus C20/25?"

Die kurze Antwort lautet: Nicht ohne projektbezogenen Nachweis.

Die Werte „mindestens C20/25" und „mindestens 200 mm Dicke" stammen aus der Aufstellanleitung eines bestimmten Palettenregal-Systems und gelten auch nur dort. Sie sind eine systemspezifische Voraussetzung dafür, dass die Bemessungswerte der Stützen-Fußbodenverbindung aus der jeweiligen DIBt-Zulassung angewendet werden dürfen – nicht aber eine allgemeine Mindestvorgabe für jedes Hochregallager. Sie lassen sich deshalb nicht seriös auf andere Regalsysteme, andere Regalhöhen oder andere Baugrundverhältnisse übertragen.

Was wir konkret brauchen, ist eine kombinierte Betrachtung mehrerer Parameter:

• das gewählte Regalsystem, seine Stützenlasten und sein Verformungsverhalten,
• die Abmessungen und Details der Fußplatten sowie die Auslegung der Anker,
• die eingesetzte Lagertechnik – ob Schmalgangflurförderzeug, Regalbediengerät oder klassischer Staplerverkehr,
• die maßgebenden Lastkombinationen einschließlich Horizontallasten aus Anfahr- und Bremsvorgängen,
• der Baugrund mit seiner Steifigkeit, seiner Schichtung und seinen Grundwasserverhältnissen,
• und schließlich die Toleranzanforderungen der eingesetzten Förder- und Lagertechnik.

Eine gute Bodenplatte für ein Hochregallager muss diese drei Aufgaben gleichzeitig erfüllen: Sie trägt die Lasten dauerhaft ab, sie bleibt unter Betriebslasten ausreichend formstabil, und sie widersteht den mechanischen und chemischen Beanspruchungen aus dem Lagerbetrieb über Jahrzehnte hinweg. Diese Aufgaben stehen nicht beziehungslos nebeneinander, sondern sie bedingen einander. Die Tragfähigkeit betrifft den Nachweis, dass die Kontaktpressung unter den Fußplatten, die Biegebeanspruchung der Platte und die Beanspruchung des Baugrunds die zulässigen Grenzen nicht überschreiten. Die Gebrauchstauglichkeit betrifft die Verformungen – sowohl kurzfristig unter Last als auch langfristig als Setzung – sowie die Ebenheit der Oberfläche, auf der das Regal steht. Die Dauerhaftigkeit betrifft die Frage, ob die Bodenplatte den mechanischen Beanspruchungen aus dem Regalbetrieb, den Temperaturschwankungen und gegebenenfalls dem Kontakt mit chemisch wirkenden Stoffen standhält.

Wir planen Bodenplatten nicht „auf Vorrat" und nicht nach Erfahrungswerten aus anderen Projekten – wir planen sie als Antwort auf eine konkrete Lastabtragskette, die vom Regal bis in den Baugrund reicht.

In der Werkstattplanung stimmen wir daher nicht nur eine Betonfestigkeitsklasse ab, sondern die Betonrezeptur, die Bewehrungsführung, den Fugenplan und die Oberflächenbehandlung als zusammenhängendes System. Eine monolithische, fugenarme Platte kann unter Umständen sinnvoller sein als eine dünne Platte mit vielen Scheinfugen – oder umgekehrt, wenn der Baugrund dies erfordert. Diese Abwägung lässt sich nicht in einem standardisierten Lastenheft abhandeln, sondern entsteht im Dialog zwischen Tragwerksplaner, Baugrundgutachter, Regalhersteller und gegebenenfalls dem Betreiber der Anlage.

Ganzheitliche Planung: Warum die Lastabtragskette das Bild bestimmt

In unserer Arbeit sehen wir immer wieder drei typische Ausgangslagen: Ein Bauherr kommt mit einer konkreten Regalanlage auf uns zu und fragt, welche Bodenplatte er bauen muss. Ein Bauherr hat bereits eine Bodenplatte errichten lassen und fragt, ob sein Regalsystem darauf aufgestellt werden kann. Oder ein Bestandsbau wird zu einem Hochregallager umgenutzt, und die bestehende Bodenplatte muss auf ihre Tragfähigkeit und ihre Ebenheit hin überprüft werden.

In allen drei Fällen hilft uns derselbe Grundsatz: Wir beginnen mit der Lastabtragskette und arbeiten uns von der Regalstütze rückwärts durch das System – bis hin zum Baugrund. Das klingt selbstverständlich, ist aber in der Praxis häufig nicht der Fall, weil die Beteiligten in unterschiedlichen Planungsphasen jeweils nur ihr eigenes Bauteil im Blick haben. Der Regalhersteller denkt vom Regal, der Bodenbauer denkt von der Platte, der Baugrundgutachter denkt vom Untergrund – und niemand fügt die Teile zusammen.

Eine frühzeitige Abstimmung mit dem Regalhersteller und dem Baugrundgutachter ist deshalb der wichtigste Einzelf
