Punktgestützte Flachdecken: Statik und Vorteile ohne Unterzüge

Der Stützenkopf als konzentrierte Spannungszone

Hier verdichten sich die Schubspannungen über die Plattendicke, und genau hier entscheidet sich, ob die Konstruktion ihre Lasten still und dauerhaft in die vertikalen Bauteile ableitet — oder ob sich jenes Schadensbild einstellt, das wir aus der Bestandssanierung kennen: radiale Risse an der Plattenoberseite, später ein umlaufender Riss auf der Unterseite, schließlich die gefürchtete, oft schlagartig eintretende Durchstanzfigur. Die Technische Universität Dresden bezeichnet das Durchstanzen in ihren Massivbau-Skripten ausdrücklich als das Hauptproblem von Flachdecken, und diese Einschätzung teilen wir aus der Praxis vorbehaltlos.

Die mechanische Ursache lässt sich anschaulich beschreiben. Eine punktgestützte Platte trägt ihre Flächenlast nicht über linienförmige Auflager ab, sondern über eine konzentrierte Lasteinleitung. Im Umkreis des Stützenkopfes bilden sich deshalb zweiachsige Biege- und hohe Querkraftbeanspruchungen aus. Die Platte "sucht" sich gewissermaßen einen kegelförmigen Bruchkörper, der sich, vereinfacht gesagt, entlang einer geneigten Druckstrebe von der Stütze zur gegenüberliegenden Plattenoberseite hin aufbaut. In der klassischen Betrachtung wird dieser Rundschnitt im Abstand von etwa der doppelten statischen Nutzhöhe vom Stützenrand angesetzt — eine Faustregel, die in älteren Bemessungsansätzen des Eurocode 2 mit nationalem Anhang verwendet wurde und die wir bei Bestandsbewertungen gelegentlich noch antreffen. Für eine aktuelle Bemessung gilt selbstverständlich die jeweilige Fassung der DIN EN 1992-1-1 mit dem einschlägigen Nationalen Anhang, denn der Bemessungsrundschnitt ist eine normativ verankerte Größe, keine Glaubensfrage.

Was die Sache zusätzlich verkompliziert, ist die Interaktion mit anderen Schnittgrößen. Infolge der Stütze entsteht ein negativer Momentenbereich, in dem die obere Biegebewehrung konzentriert wird; genau dort, wo die Platte ohnehin am stärksten beansprucht ist, kreuzen sich Biege- und Schubbewehrung, dazu kommt häufig die Anschlussbewehrung der Stütze und, je nach Gebäudetyp, eine Aussparung für Installationsschächte. Wir betrachten den Stützenkopf deshalb nicht als Detail, sondern als den Ort, an dem eine Flachdecke gewinnt oder verliert.

Die Flachdecke ist keine anspruchslosere Decke — sie ist eine andere, und ihre Sorgfalt steckt vor allem am Stützenkopf.

Gegenmaßnahmen am Knoten: Plattendicke, Bewehrung, Stützenkopfverstärkung

Wenn das Durchstanzen die Achillesferse der Konstruktion ist, liegt die Frage nach den Gegenmaßnahmen nahe. Wir haben in der Praxis drei Familien von Lösungen zur Auswahl, und wir kombinieren sie häufig, anstatt uns auf eine zu verlassen.

Die erste und wirksamste Strategie ist die Erhöhung der Plattendicke. Eine größere statische Nutzhöhe vergrößert den inneren Hebelarm der Biegebewehrung und verlangsamt zugleich die Ausbreitung des Schubrisses — beides Effekte, die sich unmittelbar in einer höheren Durchstanztragfähigkeit niederschlagen. Die Kehrseite ist offensichtlich: mehr Beton, mehr Eigengewicht, und je nach Gebäudegeometrie eine größere Konstruktionshöhe, die im Gesamtprofil nicht immer zur Verfügung steht. Aus dem ausgeführten Projekt Marco Polo Tower in Hamburg wissen wir, dass 26 cm in den Obergeschossen und 30 bzw. 35 cm in den Untergeschossen dort eine schlanke, aber durchstanzsichere Lösung ermöglicht haben. Wir halten solche Werte ausdrücklich nicht für allgemeingültig — sie sind das Ergebnis einer konkreten Spannweiten-, Last- und Bewehrungswahl, und sie lassen sich nicht ohne Weiteres auf andere Nutzungen oder Stützenraster übertragen.

Die zweite Familie ist die Durchstanzbewehrung selbst. Schöck weist in seinen Anwendungsdokumenten darauf hin, dass eine entsprechende Bewehrung die Tragfähigkeit nicht nur im Stützen-, sondern auch im Wandenden- und Wandeckenbereich spürbar erhöhen kann. Wir setzen Doppelkopfanker, Dübelleisten oder aufgebogene Bügel ein, je nach Lage des Bauteils, nach Bewehrungswahl des Objektplaners und nach der Verlegbarkeit auf der Baustelle. Was in der Theorie selbstverständlich klingt, ist auf der Baustelle regelmäßig eine planerische und logistische Herausforderung: Die Bewehrung muss in einer Zone konzentriert verlegt werden, in der ohnehin die obere und untere Biegebewehrung der Platte kreuzen, dazu kommen Aussparungen, Installationsschächte und häufig die Anschlussbewehrung der Stütze. Wir erleben es immer wieder, dass die "Annehmlichkeit" einer unterzugslosen Decke beim Bewehrungsverlegen relativiert wird, und genau hier entscheidet sich die Qualität der Ausführung.

Die dritte Familie ist die konstruktive Stützenkopfverstärkung — Pilzköpfe, Vouten, Verstärkungselemente. Sie vergrößern den Umfang des Bemessungsrundschnitts und damit die aktivierte Schubfläche, ohne die Plattendicke über das gesamte Feld erhöhen zu müssen. Sie kosten allerdings die glatte Untersicht, die überhaupt erst der Grund war, eine Flachdecke zu wählen, und sie brauchen Schalungs- und Bewehrungsaufwand an einer geometrisch heiklen Stelle. Welche Kombination sinnvoll ist, lässt sich nicht pauschal sagen; wir entscheiden das projektspezifisch, mit dem Bemessungsergebnis, der Architektur und der Bauausführung im gleichberechtigten Blick.

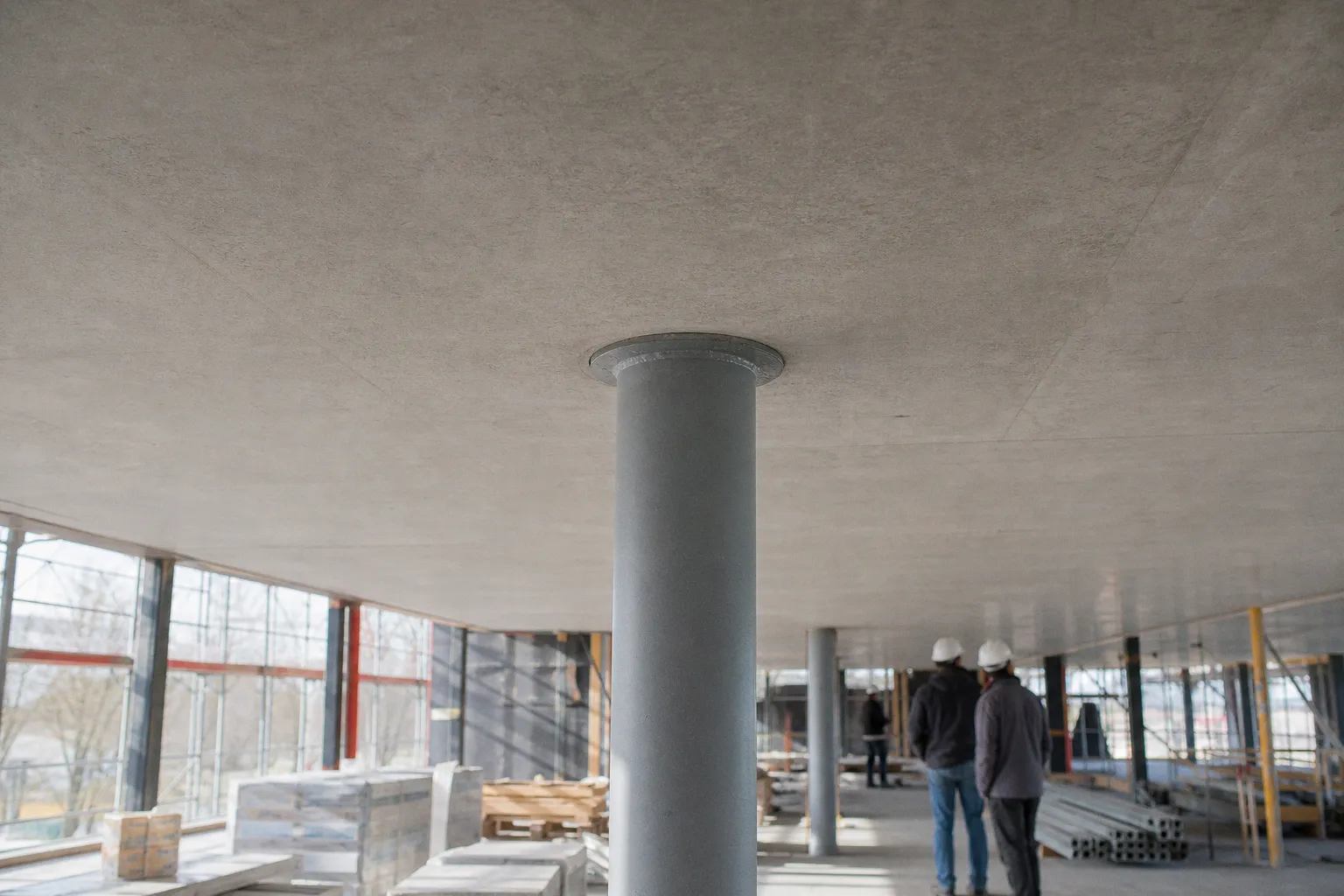

Glatte Untersicht, flexible Grundrisse: Was die Flachdecke im Skelettbau leistet

Die Gründe, warum Bauherrinnen und Bauherren sowie Architekturbüros im Nichtwohnungsbau so häufig auf die punktgestützte Flachdecke setzen, liegen nicht in der Statik allein, sondern in der Raumnutzung. Wo kein Unterzug die Decke unterbricht, lässt sich die Raumaufteilung nachträglich verschieben, ohne dass tragende Bauteile versetzt werden müssen. Nichttragende Innenwände können — und das ist im Büro-, Bildungs- und Verwaltungsbau ein entscheidender Vorteil — leichter an veränderte Nutzungsanforderungen angepasst werden. Hinzu kommt die Leitungsführung: Sprinkler, Lüftung, Elektrotrassen und Kühldecken lassen sich in einer glatten Untersicht weit freier führen, als dies in einem Raster aus Unterzügen möglich wäre. In Parkgaragen und Krankenhäusern, wo wir in der Sanierung immer wieder Flachdecken antreffen, schlägt dieser Vorteil voll durch, weil dort die Installationsebene ohnehin aufwendig ist. Wir erleben in der Bestandsbewertung regelmäßig, wie sehr sich diese Vorteile in der Betriebsphase auszahlen — und umgekehrt, wie teuer ein falsch gewählter Deckentyp über Jahrzehnte werden kann, wenn jede Umnutzung an die Tragstruktur stößt.

Es lohnt sich allerdings, die Kehrseite mit derselben Nüchternheit zu betrachten. Die Flexibilität der Flachdecke wird erkauft durch eine größere Plattendicke, eine aufwendigere Bewehrungsführung im Stützenbereich oder durch den Einsatz von Vorspannung. Wir können seriös weder behaupten, dass Flachdecken grundsätzlich kostengünstiger sind als Unterzugsdecken, noch dass sie pauschal CO₂-ärmer wären. Beide Aussagen hängen von der konkreten Spannweite, der Nutzlast, der Betonfestigkeit, der Verformungsanforderung und nicht zuletzt vom Bewehrungsgrad ab. Eine schlanke Unterzugsdecke in Spannbeton kann über die Lebensdauer eines Gebäudes betrachtet durchaus materialsparender sein als eine 35 cm starke Flachdecke; eine schwere Flachdecke kann umgekehrt durch ihre Flexibilität überzeugen, wenn die Nutzung über Jahrzehnte wechselt. Wer eine Flachdecke wählt, sollte dies aus architektonischer und nutzungsbezogener Logik tun, nicht aus einem diffusen wirtschaftlichen Reflex, und wir beraten entsprechend.

Vorspannung als Antwort auf wachsende Spannweiten

Sobald die Stützweiten wachsen, gerät die schlaff bewehrte Flachdecke an ihre Grenzen. Beton.org spricht in seinen Anwendungsinformationen ab etwa 7 m Stützweite die Empfehlung aus, bei Ortbeton-Flachdecken den Einsatz vorgespannter Systeme zu prüfen — wobei ausdrücklich von einer Empfehlung die Rede ist, nicht von einer festen Bemessungsgrenze. Vorspannung wirkt dabei an mehreren Stellen zugleich: Sie reduziert die Biegezugspannungen im Feld, begrenzt die Durchbiegung, hält die Rissbreiten klein und entlastet damit indirekt auch den Durchstanzbereich, weil die Platte unter Gebrauchslasten weniger geneigt ist, sich in der kritischen Zone zu öffnen. Die Technische Universität Dresden führt in diesem Zusammenhang Spannweiten von teilweise bis zu 20 m an — ein Wert, der in einem spezifischen Anwendungs- und Forschungskontext mit Vorspannung, höherer Betonfestigkeit und entsprechender Nutzlast zustande kommt. Wir lesen solche Zahlen als oberen Orientierungsbereich, nicht als Standardrezept.

In der Praxis unterscheiden wir zwischen interner Vorspannung mit Verbund, bei der Spannstahl und Hüllrohr in den Betonquerschnitt eingebettet und nach dem Spannen verpresst werden, und externer Vorspannung, bei der die Spannglieder außerhalb des Betonquerschnitts, etwa in schlanken Umlenkpunkten unter der Decke, geführt werden. Interne Vorspannung ist die Regel im Ortbeton, externe Vorspannung findet sich eher bei Sanierungen und bei speziellen Tragwerken. Beide Varianten verlangen eine abgestimmte Planung von Spanngliedführung, Ankerbereichen, Umlenkpunkten und Bauzuständen — wer hier nachlässig plant, erkauft sich später Rissbilder und Verformungen, die sich nur mit großem Aufwand wieder einfangen lassen.

Die wirtschaftliche und ökologische Rechnung der Vorspannung verlangt Ehrlichkeit. Vorgespannte Flachdecken benötigen Hüllrohre, Anker, Spannstahl und einen abgestimmten Spannvorgang — das ist in der Ausführung anspruchsvoller und in der Vorplanung beratungsintensiver. Sie lohnen sich dort, wo die Architektur Spannweiten verlangt, die mit schlaffer Bewehrung nur über deutlich dickere und schwerere Platten erreichbar wären, oder wo strenge Verformungs- und Schwingungsanforderungen an die Decke gestellt werden. In Bestandsbauten sind sie eine Option, die wir sorgfältig gegen die Ertüchtigung mit zusätzlicher Bewehrung, mit Stützenkopfverstärkungen oder mit nachträglicher Vorspannung abwägen.

Normative Anforderungen: Der aktuelle Stand der DIN EN 1992-1-1

Eine Bemessung von Flachdecken steht und fällt mit der Norm, und hier ist in den vergangenen Jahren einiges in Bewegung geraten. Die aktuelle deutsche Ausgabe DIN EN 1992-1-1:2025-09 ersetzt nach Auskunft von DIN Media unter anderem die Fassungen DIN EN 1992-1-1:2011-01 und DIN EN 1992-1-1/A1:2015-03. Wer aktuell plant, muss daher prüfen, welche Fassung für das konkrete Bauvorhaben bauaufsichtlich eingeführt ist und welche nationalen Festlegungen im Nationalen Anhang gelten. Eine pauschale Aussage, dass der Bemessungsrundschnitt bei 2,0 · d liegt, ist als aktuelle Normvorgabe ohne diese Prüfung nicht haltbar — wir nutzen solche Werte nur bei der Bewertung von Bestandsbauten, für die seinerzeit die ältere Bemessung galt. Auch die bauaufsichtliche Einführung des Eurocode 2 in Deutschland, die nach Angaben der RWTH Aachen auf das Jahr 2012 zurückgeht, entbindet uns nicht davon, den jeweils gültigen Stand zu kennen, denn Normen sind in diesem Bereich keine stabilen Größen, sondern werden in mehrjährigen Zyklen fortgeschrieben.

In dieselbe Richtung weist der Norm-Entwurf DIN EN 1992-1-1/A1, der nach DIN Media für Juni 2026 angekündigt ist. Wir beobachten die laufenden Änderungen mit der Aufmerksamkeit, die ein zentrales Bemessungswerk verdient, und passen unsere Nachweisformate entsprechend an. Wer in der Planung steht, sollte sich nicht auf über Jahre eingespielte Rechenwege verlassen, ohne den Stand der Norm zu prüfen — und wer in der Ausführung steht, sollte darauf bestehen, dass der Bemessungsbericht zur tatsächlich ausgeführten Statik passt. In der Sanierung begegnen wir immer wieder Flachdecken, deren ursprüngliche Bemessung mit einem Normenstand erfolgte, der nicht mehr dem heutigen entspricht; das ist kein Mangel der damaligen Planung, verlangt aber im Zuge einer Umnutzung eine ehrliche Überprüfung.

Eine Flachdecke ist immer nur so gut wie die Normfassung, die ihrer Bemessung zugrunde liegt.

Eine differenzierte Einordnung

Wir halten die punktgestützte Flachdecke für eine ausgesprochen leistungsfähige Tragstruktur, und wir wählen sie gerne, wenn Architektur und Nutzung es nahelegen. Wir warnen aber davor, sie als die "einfachere" Decke zu behandeln. Sie verlangt mehr Sorgfalt am Stützenkopf, sie verlangt eine disziplinierte Bewehrungsplanung, sie verlangt eine Bemessung, die mit der jeweils gültigen Normfassung Schritt hält, und sie verlangt — gerade in der Sanierung — eine nüchterne Auseinandersetzung mit Bestandsakzeptanz, nachträglicher Verstärkung und veränderter Nutzlast. Wer diese Sorgfalt investiert, erhält eine Decke, die über Jahrzehnte Räume trägt, ohne sich aufzudrängen, und die Nutzungsänderungen mitmacht, die heute noch niemand auf dem Zettel hat. Das ist, bei aller Technik, vielleicht die beste Eigenschaft, die eine Decke haben kann.
