Schwingungsschutz im Laborbau: Statik für Präzisionsgeräte

Für Präzisionsgeräte entscheidet daher nicht die Frage, ob ein Labor „ruhig“ wirkt. Entscheidend ist das Schwingungsspektrum am Geräteaufstellort.

Die Anforderungen an den Schwingungsschutz im Laborbau beginnen mit einer Trennung der Nachweisziele. Personenschutz, Bauwerksschutz und Gerätefunktion folgen verschiedenen Kriterien. Ein Nachweis nach DIN 4150 kann für ein Bauwerk ausreichend sein. Für ein NMR-System, ein Massenspektrometer oder ein laserbasiertes Messgerät kann derselbe Zustand unbrauchbar sein.

Die Statik erhält damit eine zusätzliche Aufgabe. Sie muss nicht nur Lasten abtragen. Sie muss Eigenfrequenzen, Modenformen, Steifigkeit, Masse und Übertragungswege erfassen. Eine vibrationsarme Deckenkonstruktion entsteht nicht durch hohe Plattendicken allein. Sie entsteht aus einem abgestimmten System aus Tragwerk, Baugrund, Nutzung und Gerät.

Drei Schutzziele. Drei Bewertungsmaßstäbe.

Erschütterungen in Laborgebäuden betreffen drei getrennte Empfängergruppen:

• Personen im Gebäude;
• das Bauwerk und seine Bauteile;
• Geräte, Prozesse und Messaufbauten.

Diese Trennung ist keine formale Feinheit. Sie bestimmt die Planungsentscheidung.

DIN 4150-2:2025-08 bewertet Erschütterungsimmissionen auf Menschen in Gebäuden. Der Bewertungsbereich reicht von 1 Hz bis 80 Hz. Die Norm ersetzt die Ausgabe von 1999. Sie kann Messungen und Prognoseberechnungen zugrunde legen. Selbst verursachte und innerbetriebliche Schwingungen liegen jedoch ausdrücklich außerhalb ihres Anwendungsbereichs. Für Laborprozesse ist dies zentral. Viele relevante Quellen stehen innerhalb des Gebäudes: Pumpen, Lüftungsgeräte, Zentrifugen, Kältemaschinen, Materialtransport oder Personenverkehr.

DIN 4150-3:2016-12 behandelt erschütterungsbedingte Einwirkungen auf bauliche Anlagen. Ihr Gegenstand ist der Schutz von Bauwerken, die überwiegend für ruhende Beanspruchung bemessen sind. Der Nachweis bewertet nicht die Funktionsfähigkeit eines Präzisionsgeräts.

ISO 10137 ordnet die Gebrauchstauglichkeit von Gebäuden ebenfalls drei Gruppen zu: Personen, Gebäudenutzung beziehungsweise Gebäudeinhalt sowie Bauwerk. Die Norm stellt damit die richtige Systematik bereit. Sie ersetzt aber keine gerätespezifische Anforderung. Maschinenfundamente und maschinentragende Konstruktionen sind nicht ihr Bemessungsgegenstand.

ISO 2631-2 legt Messrichtung, Messort und die Frequenzbewertung Wm für Gebäudeschwingungen fest. Der Bereich liegt ebenfalls zwischen 1 Hz und 80 Hz. Die Norm enthält keine allgemein zulässigen Schwingungsstärken. Sie ist kein Schadensnachweis und kein Nachweis für die Funktionssicherheit von Laborgeräten.

Ein unauffälliger Personenkomfort ist kein Funktionsnachweis für ein Präzisionsgerät.

Die statische Konsequenz ist eindeutig. Ein Laborgebäude darf nicht aus einer einzigen Erschütterungsgrenze abgeleitet werden. Für jeden Raum ist zu klären, welcher Empfänger geschützt werden muss und welche Quelle ihn anregt.

Warum die Gerätefunktion außerhalb der üblichen DIN-Nachweise liegt

Ein Bauwerk reagiert auf Schwingungen anders als ein Messgerät. Das Bauwerk besitzt Masse, Steifigkeit, Dämpfung und Redundanz. Ein empfindliches Gerät besitzt zusätzlich interne Komponenten, Regelkreise, optische Wege, bewegte Proben oder magnetische Felder. Bereits geringe Relativbewegungen können Messdaten verfälschen, Auflösungen mindern oder den Betrieb unterbrechen.

Besonders empfindlich sind unter anderem:

• NMR-Geräte mit hohen Anforderungen an die Aufstellumgebung;
• empfindliche Mikroskope;
• Massenspektrometer;
• laserbasierte Geräte;
• metrologische Messaufbauten;
• Geräte mit langen optischen Pfaden oder geringer zulässiger Relativbewegung.

Die Empfindlichkeit ist nicht allein eine Eigenschaft der Geräteklasse. Zwei optisch ähnliche Systeme können verschiedene Grenzwerte besitzen. Der konkrete Wert folgt aus Herstellerangaben, Betriebszustand, Messverfahren, Zubehör und Aufstellkonzept.

Ein Rastermikroskop auf einem isolierten Tisch erhält andere Randbedingungen als ein fest aufgestelltes Analysesystem. Ein Gerät kann vertikale Schwingungen besser tolerieren als horizontale. Ein anderes reagiert besonders empfindlich auf tieffrequente Bewegungen. Deshalb ist die pauschale Vorgabe „erschütterungsarm“ statisch wertlos.

Die Lastabtragung erfordert außerdem die Betrachtung des Übertragungswegs. Eine Anregung kann über mehrere Pfade zum Gerät gelangen:

1. Über den Baugrund. Straßenverkehr, Bahnverkehr, Rammarbeiten oder Produktionsanlagen erzeugen Bodenwellen. Diese erreichen Fundamente, Wände und Decken.

2. Über die Primärkonstruktion. Stützen, Unterzüge, Deckenplatten und aussteifende Kerne leiten dynamische Einwirkungen weiter.

3. Über technische Anlagen. Ventilatoren, Pumpen, Verdichter, Kälteerzeuger und Rohrleitungen können Struktur- und Luftschall erzeugen.

4. Über die Nutzung. Gehen, Rollwagen, Hubgeräte und innerbetrieblicher Transport regen Decken direkt an.

5. Über sekundäre Bauteile. Doppelböden, Installationsgestelle, abgehängte Decken und Gerätepodeste besitzen eigene Eigenformen.

Die Geräteisolierung am Ende dieser Kette löst nicht jedes Problem. Sie kann bei einer passenden Frequenzlage wirksam sein. Sie kann aber auch durch tieffrequente Anregungen, ungünstige Anschlussdetails oder Resonanzen begrenzt werden. Der Nachweis zeigt erst nach der Analyse von Quelle, Weg und Empfänger, ob eine lokale Maßnahme ausreicht.

VC-Kriterien: Nutzungsziel statt allgemeiner Grenzwert

Für schwingungskritische Prozess- und Messräume werden häufig Vibration-Criterion-Kurven verwendet. Die VC-Kriterien beschreiben Spektralgrenzwerte der Effektiv-Schwinggeschwindigkeit in Terzbändern. Sie bewerten die vertikale Richtung und beide horizontalen Richtungen getrennt.

Die Richtungsabhängigkeit ist erforderlich. Eine Decke kann vertikal steif sein und horizontal dennoch relevante Bewegungen übertragen. Bei einem Gerät mit empfindlicher optischer Achse kann gerade diese horizontale Komponente maßgebend werden.

Die Stufen VC-A bis VC-E halbieren die zulässige Schwinggeschwindigkeit annähernd mit jeder Verschärfung.

Die Tabelle enthält keine Gerätezuordnung. Eine solche Zuordnung wäre fachlich unzulässig. VC-Kurven sind technische Kriterien. Sie sind keine allgemein verbindlichen gesetzlichen Grenzwerte. Die konkrete Stufe muss mit den Anforderungen des Geräteherstellers abgeglichen werden.

Für die Statik im Laborbau folgt daraus eine Verschiebung des Bemessungsziels. Die Grenzzustände der Tragfähigkeit bleiben unverändert. Hinzu tritt ein Gebrauchstauglichkeitsnachweis mit dynamischer Fragestellung. Nicht die zulässige Spannung ist entscheidend. Entscheidend sind Antwortamplituden und Frequenzanteile am Aufstellort.

Die VC-Stufe ist keine Eigenschaft des Gebäudes. Sie ist ein Zielwert für einen definierten Ort, ein definiertes Gerät und einen definierten Betriebszustand.

Eine Decke kann im Feld einen anderen Schwingungszustand aufweisen als über einer Stütze. Ein Raum am Rand eines Gebäudes reagiert anders als ein Raum nahe einem steifen Kern. Ein Labor über einem Technikgeschoss besitzt andere Randbedingungen als ein Labor über einer Tiefgarage. Die Raumbezeichnung genügt nicht. Erforderlich ist eine präzise Lagebeschreibung des Gerätestandorts.

Die Bedarfsplanung entscheidet über die spätere Konstruktion

Schwingungsschutz wird häufig zu spät behandelt. Dann steht die Tragstruktur bereits fest. Die Techniktrassen sind geplant. Der Gerätehersteller liefert Anforderungen nach. Das Ergebnis sind lokale Verstärkungen, nachträgliche Fundamente oder Isolationssysteme mit unklarer Wirksamkeit.

Die Bedarfsplanung muss früher beginnen. Vor dem Vorentwurf sind mindestens fünf Informationen erforderlich:

• Geräteliste mit Herstelleranforderungen und zulässigen Schwingungswerten;
• geplanter Aufstellort einschließlich Geräteorientierung und Betriebszustand;
• Nutzungsprofil der benachbarten Räume und Geschosse;
• Lage von Verkehrswegen, Technikzentralen, Aufzügen und Logistikflächen;
• Angaben zum Baugrund sowie zu externen Erschütterungsquellen.

Die Funktionsplanung ordnet daraus die Räume. Schwingungskritische Labore gehören nicht neben Lastenaufzüge, Anlieferung, zentrale Kälteerzeugung oder stark genutzte Verkehrsflächen. Sie sollten nicht ohne Prüfung auf weit gespannte Deckenfelder gesetzt werden. Auch ein direkt unter dem Labor liegender Technikraum ist kein neutraler Nachbarraum.

Eine günstige Raumlage reduziert die Anforderungen an die Konstruktion. Sie ersetzt die Berechnung nicht. Aber sie verändert die Ausgangslage erheblich.

Die Tragwerksplanung prüft danach die möglichen Systeme. Eine hohe Biegesteifigkeit reduziert Verformungen unter statischer Last. Sie garantiert keine günstige dynamische Antwort. Die Eigenfrequenz einer Decke ergibt sich aus Steifigkeit und wirksamer Masse. Eine höhere Masse kann Frequenzen senken. Eine höhere Steifigkeit kann sie anheben. Beide Änderungen beeinflussen Modenformen und Resonanzrisiken.

Der Nachweis erfordert deshalb eine Systembetrachtung:

• Spannweite und Lagerungsbedingungen der Decke;
• Platten-, Unterzug- oder Rippensystem;
• Stützenraster und Aussteifung;
• Anschluss an Kerne, Wände und Fassaden;
• zusätzliche Massen aus Estrich, Doppelboden, Medien und Geräten;
• dynamische Eigenschaften von Trennwänden und Ausbau;
• Lage und Lasten technischer Aggregate;
• Baugrundsteifigkeit bei auf Bodenplatten oder Einzelfundamenten aufgestellten Geräten.

Ein schweres Gerät benötigt nicht automatisch ein schweres Fundament. Ein separates Fundament kann sinnvoll sein. Es kann aber auch einen zusätzlichen dynamischen Körper erzeugen. Die Entkopplung von Bodenplatte, Fundament und Gebäudestruktur muss auf den realen Frequenzbereich abgestimmt werden. Ohne Messung oder Prognose ist keine belastbare Aussage möglich.

Von der Messung zum Rechenmodell

Die baudynamische Planung folgt einer Reihenfolge. Ein Rechenmodell ohne Eingangsdaten bleibt eine Annahme. Eine Messung ohne Geräteanforderung bleibt eine Sammlung von Kurven.

VDI 2038 Blatt 1 behandelt die Gebrauchstauglichkeit von Bauwerken bei dynamischen Einwirkungen. Sie benennt Maschinen, Verkehr, Personen, Baumaßnahmen und Wind als relevante Anregungsarten. Für den Laborbau ist diese Breite notwendig. In der Praxis wirken Quellen häufig gleichzeitig.

Die Methodik umfasst vier Schritte.

1. Empfindlichkeit und Zielwert festlegen

Zunächst werden die Herstellerdaten ausgewertet. Relevant sind zulässige Schwinggeschwindigkeiten, Beschleunigungen, Frequenzbereiche, Richtungen und Messorte. Nicht jede Herstellerangabe ist unmittelbar mit einem VC-Kriterium vergleichbar. Die Bezugsgrößen müssen daher vereinheitlicht werden.

Eine Anforderung an der Gerätebasis ist nicht automatisch auf die Deckenoberfläche übertragbar. Ein integrierter Isolator verändert die Übertragungsfunktion. Ein Tisch, ein Podest oder ein Doppelboden verändert sie ebenfalls.

2. Quellen erfassen

Danach folgt die Quellenanalyse. Bei Bestandsstandorten erfolgt sie durch Schwingungsmessungen. Dabei sind Tageszeit, Betriebszustand, Logistik und Anlagenbetrieb zu dokumentieren. Eine Messung in einer stillen Nacht beschreibt keinen Produktionsbetrieb. Eine Messung ohne laufende Lüftung beschreibt kein Labor unter Volllast.

Bei Neubauten liegen oft noch keine Messwerte im Gebäude vor. Dann sind externe Quellen am Standort zu erfassen und interne Quellen als Planungsannahmen zu modellieren. Die Prognose muss ihre Unsicherheiten offenlegen. Eine angenommene Maschinenanregung ist kein Messwert.

3. Übertragung im Tragwerk berechnen

Das Tragwerksmodell bildet Masse, Steifigkeit und Lagerung ab. Für schwingungskritische Bereiche genügt ein rein statisches Flächenmodell häufig nicht. Erforderlich ist eine Modalanalyse. Sie zeigt Eigenfrequenzen und Modenformen.

Danach wird geprüft, welche Anregungen in die relevanten Frequenzbereiche fallen. Eine Resonanz entsteht nicht durch eine hohe Last. Sie entsteht durch die Nähe von Anregungs- und Eigenfrequenz bei geringer Dämpfung. Das kann bei einer schlanken Decke, einem Gerätepodest oder einer technischen Unterkonstruktion auftreten.

Die Berechnung muss außerdem den Messort abbilden. Der Wert in der Feldmitte unterscheidet sich vom Wert an einer Wandlinie. Für Präzisionsgeräte ist der geplante Aufstellpunkt maßgebend.

4. Ergebnis dokumentieren und verifizieren

Die Dokumentation muss nachvollziehbar bleiben. Sie enthält Zielwert, Messgrößen, Frequenzbereiche, Richtungen, Messorte, Betriebszustände, Modellannahmen und Unsicherheiten. Nur so lässt sich nach Fertigstellung prüfen, ob der Laborraum die planerische Vorgabe erreicht.

Die Abnahme sollte nicht auf eine optische Kontrolle der Isolatoren reduziert werden. Erforderlich ist eine Schwingungsmessung unter repräsentativen Betriebsbedingungen. Erst dann zeigt sich, ob technische Anlagen, Nutzungsabläufe oder unbekannte Übertragungswege die Prognose überlagern.

Konstruktive Maßnahmen wirken nur im System

Die Wahl der Maßnahme folgt aus der Fehlerursache. Es gibt keine allgemeine „Laborplatte“. Eine dickere Decke kann die Antwort verbessern. Sie kann aber bei anderer Frequenzlage auch neue Randbedingungen erzeugen. Ein schweres Fundament kann stabilisieren. Es kann zugleich den Baugrund stärker einbinden. Ein Isolator kann hochfrequente Anregungen mindern. Bei tieffrequenten Bewegungen bleibt seine Wirkung begrenzt.

Typische Maßnahmen sind daher stets zu begründen:

• Raumlage ändern: Abstand zu Verkehrswegen, Technikzentralen und stark genutzten Bereichen reduziert die Anregung an der Quelle.
• Tragstruktur anpassen: Spannweiten, Lagerung, Steifigkeitsverteilung und Masse werden auf die kritischen Moden abgestimmt.
• Technische Anlagen entkoppeln: Maschinenlagerung, Rohrleitungsanschlüsse und Kanalaufhängungen verhindern die direkte Einleitung von Körperschall.

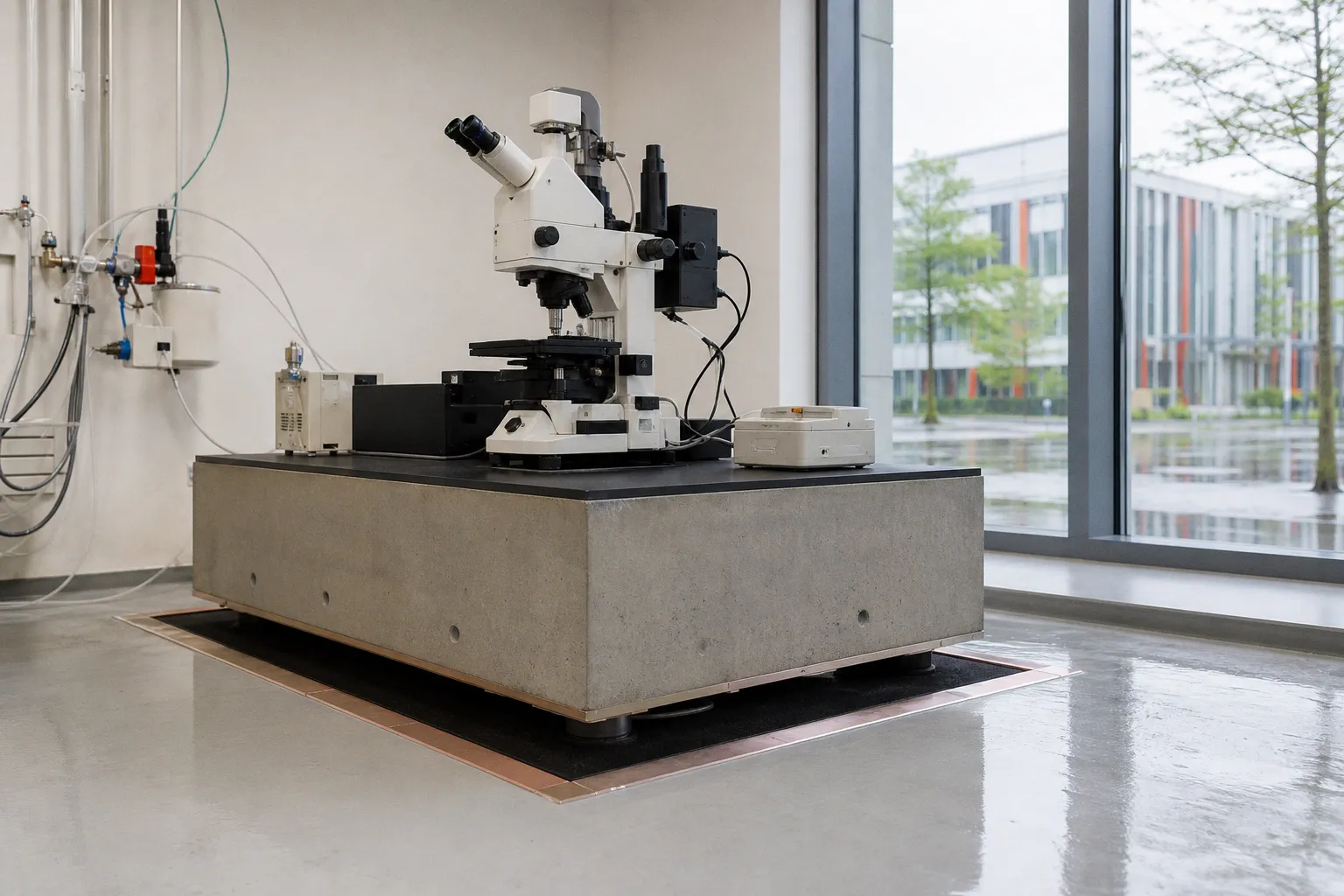

• Geräte lokal gründen: Separate Fundamente oder massive Podeste können sinnvoll sein, wenn die dynamische Kopplung nachgewiesen wird.
• Sekundärkonstruktionen begrenzen: Doppelböden, Gestelle und Tische dürfen keine zusätzlichen Resonanzen im relevanten Frequenzbereich erzeugen.
• Nutzung trennen: Rollwege, Schleusen, Materiallager und Personenverkehr erhalten ausreichenden Abstand zu Messräumen.

Besondere Aufmerksamkeit erfordern Reinräume und Labore mit hoher Medieninstallation. Der Ausbau ist dort kein nachgeordneter Anteil. Abgehängte Medien, Filterdecken, Schienensysteme und technische Einbauten verändern Massen und Steifigkeiten. Sie können die dynamische Antwort beeinflussen. Das Tragwerksmodell muss diese Randbedingungen in der erforderlichen Tiefe abbilden.

Auch Umbauten bleiben kritisch. Eine nachträglich installierte Vakuumpumpe, ein zusätzliches Kälteaggregat oder ein neuer Rollweg kann die Ausgangslage ändern. Der ursprüngliche Nachweis gilt nur für die dokumentierte Nutzung und die angesetzten Quellen.

Der Nachweis endet nicht bei der Rohbauplanung

Schwingungsschutz im Laborbau ist kein Zusatz zur Statik. Er ist ein Gebrauchstauglichkeitsziel mit eigener Nachweiskette. Die Kette beginnt bei der Geräteanforderung. Sie führt über Raumlage, Quellenanalyse und dynamisches Tragwerksmodell bis zur Messung im fertigen Gebäude.

DIN-Normen für Personen und Bauwerke bleiben erforderlich. Sie beantworten jedoch andere Fragen. Für Präzisionsgeräte zählt der gerätespezifische Zielwert am tatsächlichen Aufstellort.

Die Lastabtragung erfordert Tragfähigkeit. Die Laborfunktion erfordert darüber hinaus kontrollierte Schwingungsantworten. Beides ist vor dem Entwurf festzulegen.
