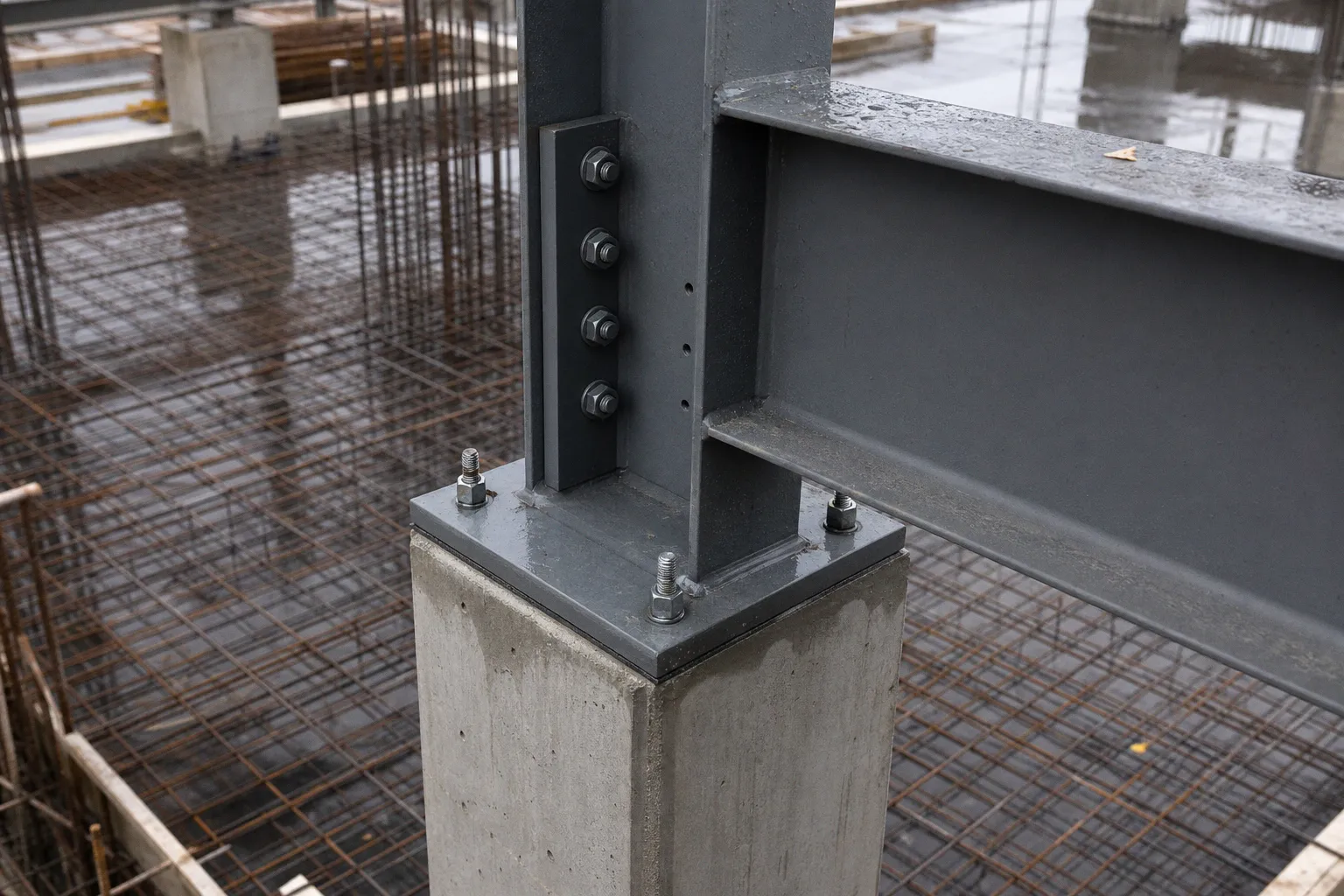

Klinikbau oder Industrieanlage: Statik-Konzepte im Vergleich

Wer ein Klinikmodell in eine industrielle Anlagenplanung exportiert – oder umgekehrt –, stellt allerdings schnell fest: Die Geometrie lässt sich übertragen. Die Planungslogik nicht.

Der Vergleich von Statik-Konzepten für Klinikbau und Industrieanlage beginnt deshalb nicht bei Stahl gegen Beton oder bei der Frage nach der größten Spannweite. Er beginnt bei einer deutlich unangenehmeren Frage: Was muss dieses Gebäude über Jahrzehnte verlässlich ertragen – und wie verändert sich diese Antwort während seiner Nutzung? Im Krankenhaus ist das meist die fortlaufende Umorganisation medizinischer Abläufe. In der Industrie kann es die neue Maschine sein, der zusätzliche Kran oder eine Produktionslinie, die plötzlich andere Kräfte, Schwingungen und Verkehrswege mitbringt.

Beides ist Spezialbau. Aber die Tragwerksplanung reagiert auf zwei sehr verschiedene Arten von Unsicherheit.

Klinikbau: Flexibilität ist keine leere Fläche

Ein Krankenhaus ist kein Bürogebäude mit mehr Technikschächten. Es ist ein Sonderbau, dessen Struktur medizinische Prozesse stützen muss, ohne sie einzufrieren. Das klingt zunächst nach Funktionsplanung, ist aber unmittelbar eine Frage der Statik.

Bei Klinikprojekten liegt der zentrale Konflikt oft zwischen einem wirtschaftlichen, regelmäßig gegliederten Tragwerk und einer Nutzung, die sich nicht zuverlässig in ein starres Raster pressen lässt. Diagnostik, Pflege, Operationsbereiche, Notaufnahme, Labor, Sterilgutversorgung und Verwaltung haben unterschiedliche Raumtiefen, Installationsdichten und Anforderungen an Wege. Die Konsequenz: Ein Achsraster darf nicht nur heute zum Raumprogramm passen. Es muss auch künftige Umnutzungen tolerieren, ohne dass jede Wandverschiebung zum Eingriff in Unterzüge, Schächte oder Deckendurchbrüche wird.

Die Planungshilfe der ARGEBAU für Zentrale Notaufnahmen benennt genau diesen Punkt: Gebäudestrukturen sollen nicht allein wirtschaftlich sein, sondern auch Nutzungsüberlagerungen, Erweiterbarkeit des Tragwerks und die Gebäudetechnik berücksichtigen. Das ist keine höfliche Ergänzung im Erläuterungsbericht. Es ist die eigentliche Aufgabe.

Wer versucht, einen Klinikbau ausschließlich über die Optimierung von Stützenstellung und Deckenmenge zu steuern, produziert schnell ein formal sauberes Tragwerk mit schlechter Betriebsfähigkeit. Die Rechnung kommt später: bei nachträglichen Durchbrüchen, verstärkten Deckenfeldern, verlegten Leitungswegen und Umbauten unter laufendem Betrieb. Dann wird aus jeder scheinbar nebensächlichen Trägerlage ein sehr realer Termin- und Kostenfaktor.

Besonders sensibel ist die Zone zwischen Rohdecke und abgehängter Decke. Dort treffen sich Tragwerk, Lüftung, Elektrotechnik, Medizintechnik, Brandschutz und oft auch die Reserven für spätere Nachrüstung. Die Höhe der abgehängten Decke kann daher nicht als rein architektonisches Maß behandelt werden. Sie ist mit den Fachplanenden unter energetischen, konstruktiven, medizinisch-technischen und wirtschaftlichen Gesichtspunkten abzustimmen. Das klingt banal, bis die erste Haupttrasse genau dort liegt, wo der Unterzug statisch sinnvoll wäre.

Im Klinikbau ist ein Tragwerk nicht dann gut, wenn es möglichst wenig Material braucht, sondern wenn es Veränderungen zulässt, ohne den Betrieb zu bestrafen.

Das bedeutet nicht, dass jede Klinik pauschal besonders große Spannweiten, besonders dicke Decken oder maximale Lastreserven benötigt. Diese Abkürzung ist ebenso beliebt wie unbrauchbar. Die Anforderungen folgen aus den konkreten Bereichen, der vorgesehenen medizinischen Ausstattung, dem Umbaukonzept und der technischen Infrastruktur. Ein Diagnostikbereich, eine Bettenstation und eine Notaufnahme dürfen nicht unter derselben planerischen Schablone verschwinden, nur weil sie im selben Gebäude liegen.

Das Tragwerk als Reserve im Raumprogramm

Im Klinikbau haben sich robuste, nachvollziehbare Tragwerksordnungen bewährt: klare Lastabtragung, möglichst wiederkehrende Raster, wenige konstruktive Sonderfälle und eine bewusste Hierarchie zwischen Primär- und Sekundärstruktur. Das Ziel ist nicht Uniformität. Das Ziel ist Lesbarkeit – für die Planung, den Umbau und den Betrieb.

Dabei sind vor allem vier Fragen früh zu klären:

• Welche Bereiche bleiben langfristig stabil, welche werden mit hoher Wahrscheinlichkeit umgebaut? Eine Bettenstation kann andere Anpassungsreserven benötigen als ein Technikgeschoss oder ein hochinstallierter Funktionsbereich.
• Wo müssen Installationen frei geführt werden? Nicht jeder Unterzug ist ein Problem. Aber ein Unterzug im falschen Korridor kann über Jahrzehnte technische Umwege erzeugen.
• Welche tragenden Bauteile dürfen nicht in kritische Raumfunktionen fallen? Stützen sind wirtschaftlich, aber nicht dort, wo sie Arbeitsabläufe, Geräteaufstellungen oder Patientenlogistik blockieren.
• Wie wird erweitert? Vertikale Aufstockung, seitlicher Anbau und technische Nachrüstung sind unterschiedliche Szenarien. Ein Tragwerk kann für eines davon gut vorbereitet sein und für die anderen beiden praktisch blind.

Das Datenmodell muss diese Entscheidungen abbilden. Nicht als bunte 3D-Oberfläche, sondern als belastbare Zuordnung von Bauteilen, Lastpfaden, Öffnungsreserven und technischen Zwängen. Ein Modell ohne diese Information ist ein schönes Bild. Für den Umbau ist es ungefähr so hilfreich wie ein Lageplan ohne Höhenangaben.

Industrieanlage: Lasten haben ein Verhalten

Im Industriebau steht die Nutzung ebenfalls im Zentrum, aber sie greift anders in die Statik ein. Hier sind große Spannweiten, schnelle Bauzeiten und umnutzbare Hallenstrukturen häufig relevante Ziele. Stahlkonstruktionen können dafür eine überzeugende Lösung sein, gerade wenn Erweiterungen oder Reorganisationen absehbar sind. Daraus folgt allerdings nicht, dass Stahl automatisch die richtige Antwort ist. Die Konstruktion muss zur Anlage passen – nicht zur Lieblingsbauweise des Projektteams.

Der Unterschied zum Klinikbau liegt oft in der Art der Einwirkungen. Eine Industrieanlage ist nicht einfach ein Gebäude, in dem Maschinen stehen. Maschinen erzeugen je nach Typ und Betrieb Kräfte, dynamische Effekte und Schwingungen. Krananlagen bringen vertikale Radlasten, horizontale Kräfte aus Beschleunigen und Bremsen sowie mögliche Anprallwirkungen mit. Fördertechnik, Pressen, Prüfstände oder rotierende Aggregate verlangen jeweils eine eigene Betrachtung. Die Frage lautet nicht nur: „Wie schwer ist die Maschine?“ Sie lautet: „Wie arbeitet sie, wie wird sie gelagert und was gibt sie in das Tragwerk weiter?“

DIN EN 1991-3 behandelt Einwirkungen aus Kranen und stationären Maschinen auf Tragwerke. Dazu gehören – soweit für das jeweilige Objekt erforderlich – dynamische Einflüsse, Brems- und Beschleunigungskräfte sowie Anprallkräfte. Das Wort „soweit“ ist dabei entscheidend. Es verhindert zwei typische Fehlentwicklungen: die pauschale Überbemessung aus Unsicherheit und die ebenso pauschale Annahme, eine Hallenstruktur werde den Anlagenbetrieb schon irgendwie mittragen.

Eine Industriehalle braucht auch nicht zwangsläufig eine Kranbahn. Aber wenn eine Kranbahn vorgesehen ist, wird sie zum prägenden Teil des Tragwerks. Stützen, Konsolen, Aussteifung, Fundamente und Gebäudehülle sind dann nicht mehr unabhängig voneinander zu planen. Die Kranbahn ist kein später eingehängtes Zubehör. Sie verschiebt den gesamten Lastpfad.

Große Spannweite ist kein Freifahrtschein

Große Spannweiten können im Hallenbau Flächen freihalten, Abläufe vereinfachen und spätere Reorganisationen erleichtern. Sie verändern aber auch Verformungen, Anschlussdetails, Aussteifungskonzepte und die Anforderungen an die Gebäudehülle. Wer nur auf die stützenfreie Fläche schaut, übersieht den Rest des Systems.

Das ist ein wiederkehrender Fehler in frühen Projektphasen: Die Architektur zeigt die große, freie Halle. Die Produktionsplanung stellt Maschinen und Wege hinein. Die Tragwerksplanung soll anschließend „nur noch“ die richtige Konstruktion finden. In Wirklichkeit müssen diese drei Ebenen von Beginn an gemeinsam arbeiten.

Denn schon kleine Änderungen können strukturell erheblich sein:

1. Eine Maschine wandert um wenige Meter. Damit ändern sich möglicherweise Punktlasten, Fundamentsituationen, Wartungsflächen und die Führung von Medien.

2. Eine Krananlage erhält andere Betriebsparameter. Dann werden nicht nur Trägerquerschnitte relevant, sondern auch horizontale Lasten, Stützenköpfe, Verbände und Anschlüsse.

3. Die Produktionslogistik wird umgestellt. Staplerverkehr, Regallasten, Tore, Rampen und Durchfahrten greifen in Bodenplatte, Stützenraster und Aussteifung ein.

4. Ein Anbau wird vorgesehen. Eine Halle lässt sich nicht allein über eine offene Giebelseite erweitern. Lastabtragung, Brandabschnitte, Entwässerung, Fugen und die Weiterführung der technischen Systeme gehören in dieselbe Entscheidung.

Der Deutsche Stahlbau-Verband verweist zu Recht auf die kurzen Bauzeiten und großen Spannweiten von Stahlkonstruktionen. Entscheidend ist der zweite Teil der Aussage: Tragwerk, Gebäudehülle, Gebäudetechnik und technische Einrichtungen sollen integral geplant werden. Genau dort trennt sich eine tragfähige Industrieplanung von einer nachträglichen Kollisionsverwaltung.

Die Maschine ist keine Möblierung. Sobald sie Kräfte, Schwingungen oder Wartungsräume erzeugt, wird sie Teil der Tragwerksaufgabe.

Schwingungen: Der Punkt, an dem beide Bauaufgaben wieder zusammenlaufen

Klinikbau und Industrieanlage unterscheiden sich in ihren dominierenden Lastbildern. Bei Schwingungen nähern sie sich jedoch wieder an – nur mit unterschiedlichen Folgen.

In der Industrie können mechanische Schwingungen Arbeitsplätze, Präzisionsprozesse oder empfindliche Anlagen beeinflussen. VDI 2057 Blatt 3 enthält Mess- und Bewertungsrichtlinien für mechanische Schwingungen an Arbeitsplätzen in Gebäuden und nennt Anhaltswerte abhängig von den Arbeitsanforderungen. Das ist ein Hinweis auf die richtige Denkrichtung: Nicht jede wahrnehmbare Schwingung ist automatisch ein Versagen des Tragwerks. Aber die Wahrnehmung und gegebenenfalls die Leistungsfähigkeit von Menschen können betroffen sein. Bei bestimmten Prozessen kommen Anforderungen aus der Anlagentechnik hinzu.

Im Krankenhaus kann die Problemlage anders aussehen. Dort können sensible Nutzungen, medizintechnische Geräte, Komfortanforderungen oder organisatorische Abläufe eine schwingungstechnische Betrachtung auslösen. Ob das erforderlich ist, hängt vom jeweiligen Bereich ab. Eine allgemeine Formel „Klinik gleich schwingungssteif“ führt nicht weiter. Sie ersetzt Analyse durch Etikett.

In beiden Fällen gilt: Schwingungen sind kein Thema, das man am Ende der Ausführungsplanung auf eine Liste setzt. Sobald die Nutzung dynamische Einwirkungen erwarten lässt, müssen Tragwerkskonzept, Baugrund, Gründung, Maschinenaufstellung und konstruktive Details zusammen betrachtet werden. Ein separater Maschinenblock, eine entkoppelte Gründung oder eine gezielt versteifte Struktur können sinnvoll sein. Ob sie sinnvoll sind, entscheidet aber nicht das Bauchgefühl und auch kein allgemeiner Hallentyp.

Wer erst nach der Montage misst, ob eine Konstruktion ruhig genug ist, arbeitet nicht vorausschauend. Er betreibt Fehlersuche im gebauten Zustand. Das ist deutlich teurer und selten elegant.

Außergewöhnliche Einwirkungen: Robustheit ist keine Zusatzoption

Spezialbauten verlangen eine belastbare Haltung zu außergewöhnlichen Einwirkungen. DIN EN 1991-1-7 behandelt Strategien für außergewöhnliche Einwirkungen und die Begrenzung lokalen Versagens, darunter Anprall, Explosion und Robustheit im Hochbau. Was daraus im einzelnen Projekt folgt, lässt sich nicht aus einer Normüberschrift ableiten. Aber die Grundfrage ist für Klinik und Industrie identisch: Was passiert, wenn ein Bauteil, ein Anlagenteil oder eine lokale Zone anders beansprucht wird als im Normalbetrieb?

In der Industrie können Anprallrisiken aus innerbetrieblichem Verkehr, besondere Prozesse oder anlagenbezogene Szenarien relevant werden. In Kliniken steht eher die Aufrechterhaltung eines funktionierenden Betriebs im Vordergrund. Nicht jeder Ausfall ist nur ein baulicher Mangel; er kann Abläufe treffen, die sich nicht beliebig verlegen lassen.

Robustheit entsteht dabei nicht automatisch durch mehr Material. Sie entsteht durch nachvollziehbare Lastpfade, konstruktive Durchbildung, sinnvolle Redundanz und eine Planung, die kritische Bereiche erkennt, bevor sie auf der Baustelle als Sonderdetail auftauchen. Der Unterschied ist erheblich: Ein zusätzliches Stahlblech kann eine lokale Lösung sein. Ein durchdachtes System verhindert, dass aus einem lokalen Problem ein überproportionaler Eingriff wird.

Auch das Baurecht verlangt eine saubere Einordnung. Krankenhäuser gelten nach der Musterbauordnung als Sonderbauten. Maßgeblich ist jedoch immer das Bauordnungsrecht des jeweiligen Bundeslands. Ähnlich verhält es sich mit der Muster-Industriebau-Richtlinie in der Fassung von Mai 2019: Sie ist eine wichtige Grundlage, aber nicht automatisch für jedes Projekt unmittelbar verbindlich. Wer Musterregelungen wie fertige Projektvorgaben behandelt, spart am falschen Ende der Prüfung.

Bei Kranunterstützungskonstruktionen ist DIN EN 1993-6 einschlägig. Der Entwurf DIN EN 1993-6:2024-02 bezieht sich unter anderem auf Kranbahnträger für Brückenlaufkrane, Hängekrane und Einschienenkatzen. Als Entwurf ist er allerdings nicht mit einer verbindlich eingeführten Norm gleichzusetzen. Das klingt nach Formalie. Im Projekt ist es eine Frage sauberer Verantwortlichkeit.

Integrale Planung: Das Modell muss Entscheidungen transportieren

Sowohl im Krankenhaus als auch in der Industrieanlage scheitern viele Projekte nicht daran, dass ein einzelnes Fachmodell schlecht ist. Sie scheitern daran, dass jedes Modell für sich plausibel aussieht, aber die Entscheidungen zwischen den Modellen nicht dokumentiert sind.

Ein typischer Schnittstellenfehler: Das Tragwerk plant einen Unterzug als wirtschaftliche Lösung. Die Technische Gebäudeausrüstung plant eine Hauptleitung auf derselben Höhe. Die Architektur hält die gewünschte lichte Raumhöhe fest. In der Koordination wird der Konflikt sichtbar – immerhin. Was dann oft fehlt, ist die Bewertung: Welche Änderung hat die geringsten Folgekosten für Konstruktion, Betrieb, Wartung und spätere Anpassung?

Kollisionsprüfung findet Geometriefehler. Sie ersetzt keine Funktionsplanung.

Für belastbare Statik-Konzepte braucht es früh eine gemeinsame Arbeitsgrundlage. Sie muss nicht nach großer Digitalisierung klingen; sie muss nur funktionieren. Dazu gehören insbesondere:

• ein abgestimmtes Nutzungs- und Lastenverzeichnis, das nicht mit vagen Flächenbezeichnungen endet;
• klare Verantwortlichkeiten für Maschinen-, Kran- und Medizintechnikdaten;
• definierte Zonen für Tragwerk, Installationen und spätere Reserven;
• eine nachvollziehbare Entscheidung, welche Bauteile veränderbar bleiben sollen und welche bewusst fixiert werden;
• ein Verfahren für Änderungen, damit eine verschobene Anlage nicht stillschweigend zur neuen statischen Realität wird.

Gerade im Industrieprojekt kommen Lastdaten häufig aus mehreren Richtungen: Anlagenlieferant, Betreiber, Produktionsplanung, Fördertechnik, gegebenenfalls Kranhersteller. Wer versucht, diese Informationen erst kurz vor der Ausführungsplanung zusammenzuziehen, erhält keine stabile Bemessungsgrundlage, sondern eine Sammlung von Versionsständen. Das ist keine Datenbasis. Das ist ein Risiko mit Dateinamen.

Im Klinikbau sind die Datenwege nicht unbedingt einfacher. Medizinische Ausstattung, Raumfunktionen, technische Anforderungen und betriebliche Prozesse können sich parallel entwickeln. Deshalb braucht auch das Krankenhaus eine disziplinierte Änderungslogik. Nicht jede neue Geräteliste führt zu einem anderen Tragwerk. Aber jede Änderung muss daraufhin geprüft werden, ob sie Lasten, Öffnungen, Schwingungsverhalten, Technikzonen oder Umbaureserven berührt.

Nicht die Bauart entscheidet, sondern die richtige Frage

Der Vergleich zwischen Klinikbau und Industrieanlage wird oft auf eine Materialfrage verkürzt. Stahl, Stahlbeton, Verbundbau, Holz: Jede Bauweise kann im richtigen Rahmen sinnvoll sein. Keine davon ist aus den Anforderungen einer Nutzung automatisch die beste.

Im Klinikbau entscheidet die langfristige Funktionsfähigkeit darüber, ob ein Tragwerk wirklich wirtschaftlich ist. Eine heute günstigere Decke kann teuer werden, wenn sie technische Nachrüstung und Umorganisation systematisch erschwert. In der Industrie entscheidet die Übereinstimmung von Tragwerk und Prozess darüber, ob die Struktur ihren Zweck erfüllt. Eine formal großzügige Halle kann ungeeignet sein, wenn sie dynamische Einwirkungen, Kranbetrieb oder Erweiterung nicht sauber abbildet.

Das eigentliche Statik-Konzept ist daher keine Querschnittssammlung. Es ist eine belastbare Vereinbarung zwischen Nutzung, Technik, Konstruktion und Veränderbarkeit.

Wer diese Vereinbarung früh trifft, braucht später weniger spektakuläre Rettungsmaßnahmen. Das ist vielleicht kein besonders fotogenes Versprechen. Im Spezialbau ist es aber das bessere.
