Welche statischen Anforderungen gelten im Laborbau?

Wer diesen Wert ungeprüft per IFC-Schnittstelle ins eigene Tragwerksmodell zieht, erlebt sein blaues Wunder, sobald die erste Ultrazentrifuge oder ein NMR-Spektrometer auf dem Geschoss steht. Labore sind keine Büros mit Waschbecken — und die Statik eines Laborgebäudes folgt einer anderen Grammatik als der übliche Hochbau: höhere Flächenlasten, Punkt- und Linienlasten aus Geräten, strenge Verformungsgrenzen, häufig eine eigene Schwingungslogik. Wer hier die Komplexität auf Tabellenwerte reduziert, plant am Bedarf vorbei.

Von der Normlast zur Punktlast: Wenn 5 kN/m² nicht reichen

Die DIN EN 1991-1-1 sortiert Verkehrslächen in Kategorien. Büros landen typischerweise in Kategorie B mit 2 bis 3 kN/m², Wohnen in A mit ebenfalls niedrigen Werten. Labore passen in keine dieser Schubladen sauber hinein — die Norm kennt sie nicht als eigene Kategorie. Wir bewegen uns zwischen Kategorie C (Versammlungsräume), E (Lager) und individuellen Punktlasten, und genau diese Mischung macht die Tragwerksplanung zur Disziplin.

Die übliche Annahme "5 kN/m² für Laborräume" ist eine Daumenregel, die in der Praxis meist zu niedrig liegt. Wer ein analytisches Labor mit Massenspektrometern, Zentrifugen oder Gefriertrocknern ausstattet, kommt schnell in Bereiche, die eine Flächenlast von 7 bis 10 kN/m² erfordern — und zwar bevor ein einziges Regal seine Last beiträgt.

Punktlasten sind die eigentliche Herausforderung. Eine Ultrazentrifuge kann während des Betriebs mehrere Tonnen wiegen und ihre Last auf vier kleinen Stellfüßen konzentrieren. Eine Lagerzone für Lösungsmittel, mit dichten Regalen über zwei Meter Höhe, erzeugt Linienlasten, die in der Bemessung der Geschossdecke oft unterschätzt werden. Hier hilft der Tabellenwert aus der Möbelbibliothek wenig — die Lastannahme muss gerätespezifisch erfolgen, idealerweise mit Herstellerangaben und Sicherheitsaufschlag.

Die Tabelle zeigt nur Anhaltswerte — was tatsächlich gilt, hängt vom Gerät, vom Aufstellungsort und vom Sicherheitskonzept ab. Wer Lasten aus einem IFC-Modell übernimmt, ohne die Herstellerangaben zu prüfen, übernimmt eine Black Box. Und eine Black Box ist in der Tragwerksplanung ein Haftungsfall, kein Komfort.

Schwingungsschutz: Die unsichtbare Tragwerksaufgabe

In Forschung und Analytik entscheidet nicht nur die Tragfähigkeit, sondern auch die Bewegung über die Funktionsfähigkeit. Ein Rasterelektronenmikroskop, ein NMR-Spektrometer oder ein Lithografiegerät reagiert auf Schwingungen, die das menschliche Auge nicht wahrnimmt — das Messergebnis aber sehr wohl. Die Statik muss daher nicht nur Lasten tragen, sondern Ruhe liefern.

In der Praxis hat sich das VC-Klassensystem etabliert (Vibration Criteria, nach den Empfehlungen von Amick und Gendreau). Es reicht von VC-A für Mikroskope mittlerer Auflösung bis VC-G für die anspruchsvollsten Mess- und Fertigungseinrichtungen. Jede Klasse definiert zulässige Schwingungsgeschwindigkeiten im Frequenzbereich — typischerweise in µm/s RMS. Das klingt abstrakt, hat aber ganz konkrete Folgen für die Tragstruktur.

Eine Geschossdecke aus Stahlbeton in üblicher Dimensionierung erreicht je nach Spannweite, Eigenfrequenz und Anregung oft Werte, die für ein normales Labor (VC-C bis VC-D) noch akzeptabel sind. Sobald anspruchsvollere Geräte ins Spiel kommen, ändert sich die Aufgabenstellung grundlegend. Dann reden wir über Eigenschwingungsanalysen der Decke, oft mit FEM-Modellierung, über erhöhte Steifigkeit durch größere Trägerhöhen oder vorgespannte Konstruktionen, über Schwingungsdämpfer und schwingungsisolierte Fundamente für einzelne Geräte, und nicht zuletzt über getrennte Gründungen, wenn Gebäudeteile mit unterschiedlichen Anforderungen kombiniert werden.

Ein VC-E-Labor auf einer Standard-Bürodecke zu planen ist ungefähr so sinnvoll wie ein Rennwagen auf einer Holperpiste.

Besonders heikel wird es, wenn das Gebäude selbst zur Schwingungsquelle wird: Aufzugsantriebe, HLK-Anlagen, Pumpen, Verdichter. Alles, was im Gebäude rotiert oder oszilliert, muss bei der Planung berücksichtigt werden. Die Frage "Wo steht das Aggregat?" gehört in jedes Tragwerksgespräch, nicht erst in die Haustechnikrunde. Wer ein empfindliches Messgerät in Sichtweite eines Verdichters positioniert, plant Konflikte — nicht erst beim Betrieb.

Rasterplanung als statisches Versprechen an die Zukunft

Laborgebäude haben eine kurze Halbwertszeit ihrer Funktion. Was heute als PCR-Labor geplant wird, ist in zehn Jahren möglicherweise eine Reinraumproduktion oder ein Servercluster. Wer als Tragwerksplaner nur den aktuellen Bedarf optimal dimensioniert, liefert dem Betreiber ein starres Gebäude. Die statische Aufgabe endet also nicht an der Inbetriebnahme — sie muss Anpassungsfähigkeit über Jahrzehnte ermöglichen.

Das Werkzeug dafür ist das Raster. Ein regelmäßiges Stützenraster, oft zwischen 7,2 und 9,0 Metern im Standardlabor und 6,0 bis 7,2 Metern in Bereichen mit höherer Installationsdichte, schafft den Rahmen, innerhalb dessen Labormöbel, Medienführungen und Trennwände langfristig verschoben werden können, ohne das Tragwerk zu berühren. Je größer das Raster, desto flexibler die Nutzung — aber desto höher auch die Anforderungen an die Deckenkonstruktion.

Hier kollidieren zwei Welten, die der Planer zusammenführen muss: Die Tragwerksoptimierung will jede Spannweite so wirtschaftlich wie möglich dimensionieren. Die Laborplanung will möglichst große, stützenfreie Flächen, um zukünftige Umnutzungen zu ermöglichen. Wer hier zu kurz optimiert, spart im Jahr der Errichtung und bezahlt das doppelt im ersten großen Umbau.

In der Praxis führt das zu folgenden Grundentscheidungen:

1. Wahl von Spannbetondecken oder Verbundträgern, um größere Spannweiten ohne übermäßige Deckenstärke zu realisieren.

2. Anordnung von Lastverteilungszonen, in denen auch schwere Geräte zukünftig aufgestellt werden können, ohne die Decke nachzuweisen.

3. Konsequente Trennung von Tragstruktur und Ausbau — Installationsschächte und Trassenführungen müssen umrüstbar bleiben.

4. Dokumentation der Tragfähigkeit in Form von Lastplänen pro Geschoss, die über die IFC-Schnittstelle hinaus Bestand haben.

Punkt 4 ist wichtig und wird gern vergessen. Was nützt die flexibelste Statik, wenn im Facility Management niemand weiß, welche Decke wo belastet werden darf? Das BIM-Modell ist ein Werkzeug, kein Archiv. Wer die Lastinformationen nicht in einem für die Gebäudenutzung lesbaren Format übergibt, plant für den Moment — und vergisst die nächsten zwanzig Jahre.

Medienführung und Durchbrüche: Wenn die Haustechnik das Tragwerk aufschlitzt

Ein Laborgebäude ist zu einem erheblichen Teil ein technisches Gebäude. Lüftungskanäle mit Anschluss an Reinraumklassifikationen, Medienrohre für Gase und Reinstwasser, Kabeltrassen für Mess- und Datentechnik — all das verlangt Platz, und dieser Platz wird in den Geschossdecken gesucht. Aus Tragwerkssicht bedeutet das: Durchbrüche, Aussparungen, Schwächungen des Querschnitts an Stellen, die gerade nicht für Schwächungen vorgesehen sind.

Hier zeigt sich, wie gut die Schnittstellen zwischen den Gewerken wirklich funktionieren. Was in der Theorie als "koordiniertes BIM-Modell" verkauft wird, ist in der Praxis häufig eine Excel-Tabelle, die in der siebten Projektiteration niemand mehr pflegt. Die Folge: Der Tragwerksplaner erhält einen Schlitzgrundriss, der sich beim Ortstermin als unvollständig herausstellt.

Statisch sauber zu lösen ist die Aufgabe machbar — mit Verlegungen, Trägerrosten, Unterzügen und Verstärkungen um die Durchbrüche herum. Die eigentliche Kunst liegt darin, die Trassenführung so zu planen, dass sie lastarme Zonen der Decke nutzt, idealerweise in Nähe der Stützen, konsequent von der Gebäudemitte nach außen führt, wo kleinere Träger die Lasten sammeln, ausreichend Platz für Reservekapazitäten lässt, ohne den Tragsicherheitsnachweis zu gefährden, und in Schächten gebündelt wird, die als eigene Tragelemente ausgebildet sind.

Die Versuchung, eine Trasse diagonal durch die Decke zu führen, weil sie im MEP-Modell "halt so läuft", ist die häufigste Quelle für nachträgliche Verstärkungsmaßnahmen. Wer hier als Tragwerksplaner frühzeitig widerspricht und eine Alternativführung vorschlägt, spart sich selbst — und der Baustelle — teure Improvisationen.

Materialwahl und Verformungsbegrenzung

Am Ende der Tragwerksplanung steht eine Materialentscheidung, die alle vorherigen Überlegungen zusammenführt. Stahlbeton, Spannbeton, Stahlverbund oder eine Hybridkonstruktion — die Wahl ist nicht nur eine Frage der Statik, sondern auch der Verformungsbegrenzung und der Gebrauchstauglichkeit.

Für schwingungsempfindliche Bereiche ist das Eigengewicht des Tragwerks ein Verbündeter. Schwere Massen schwingen weniger, und genau deshalb sind Stahlbetondecken in vielen Laborbauten erste Wahl. Sie bieten hohe Steifigkeit bei moderaten Kosten und kommen mit relativ einfachen Schalungsrastern aus. Spannbetonkonstruktionen erweitern die Spannweite, ohne die Eigenfrequenz der Decke zu stark abzusenken — ein nicht zu unterschätzender Vorteil, wenn im Erdgeschoss Messgeräte mit VC-D oder höher stehen.

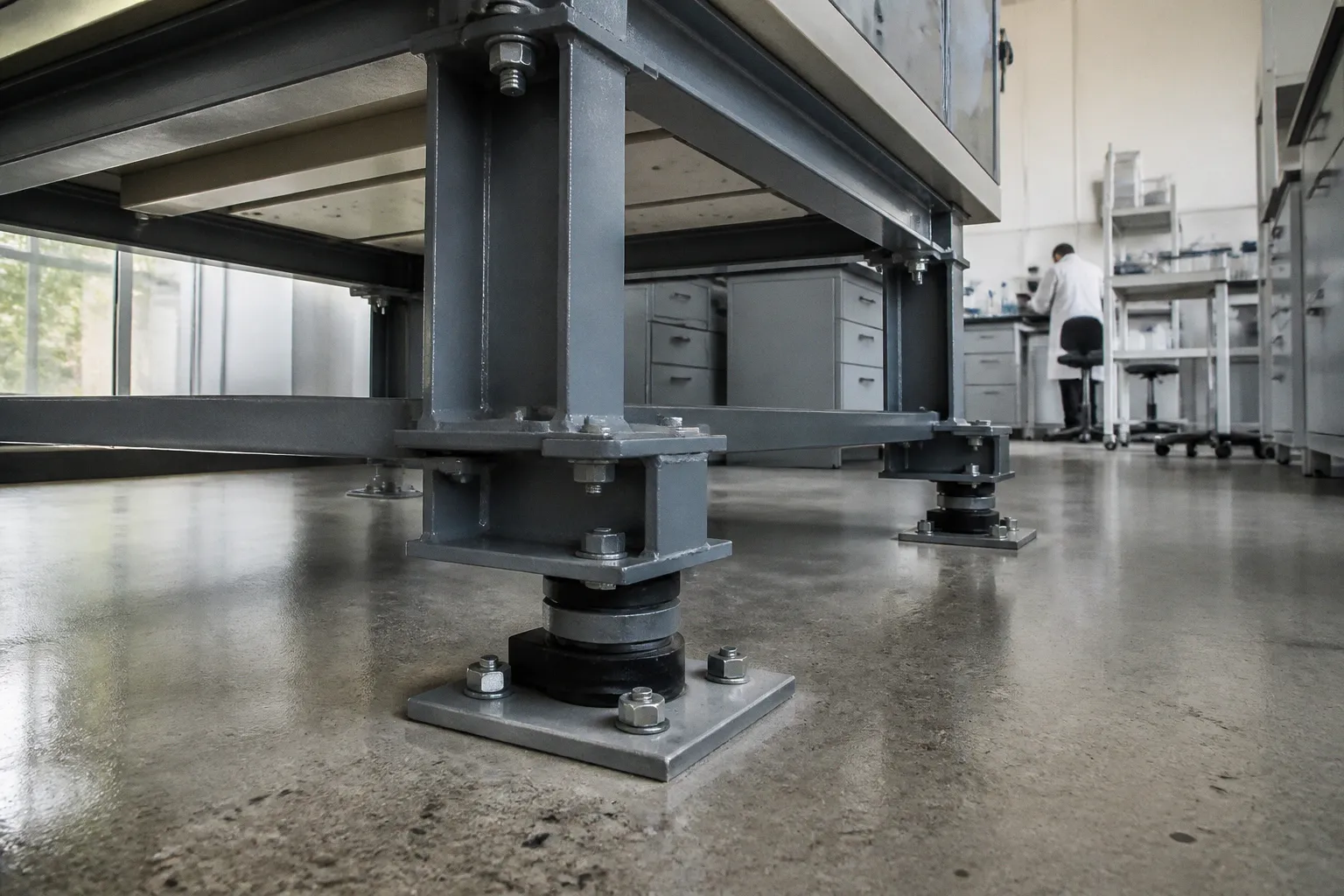

Stahl- und Verbundkonstruktionen punkten bei großen Spannweiten und kurzen Bauzeiten, haben aber systembedingt eine niedrigere Eigenmasse. In Reinraumanwendungen oder bei schwingungskritischen Geräten muss die fehlende Masse oft durch zusätzliche Maßnahmen kompensiert werden — von schwingungsisolierten Podesten bis zu separaten Gerätefundamenten.

Die Verformungsbegrenzung ist das zweite Standbein der Materialwahl. Übliche Grenzwerte für Geschossdecken liegen bei L/300 bis L/500. In Laborgebäuden mit empfindlicher Gerätetechnik oder mit Reinraumanforderungen kann das nicht ausreichen. Hier sind Werte von L/500 und strenger erforderlich, was die Deckenstärke, die Trägerhöhe oder die Vorspannung direkt beeinflusst.

Stahlbeton ist langweilig. Stahlbeton trägt.

Drei Aspekte verdienen besondere Aufmerksamkeit: Verformungsnachweise unter Langzeitlasten, also Kriechen und Schwinden, die bei Spannbeton über Jahre relevant bleiben. Rissbreitenbegrenzung in Bereichen mit flüssigkeitsführenden Systemen oder Reinraumanforderungen. Und Schwingungsnachweise, die eine eigene, oft iterative Berechnungsschleife erfordern und in der frühen Planungsphase viel zu oft übergangen werden.

Statik im Labor ist kein Tabellenwert

Wer die Tragwerksplanung eines Laborgebäudes als Anwendung der Standardtabellen versteht, plant am Bedarf vorbei. Jede der genannten Anforderungen — Deckenlast, Schwingung, Raster, Durchdringung, Verformung — hängt mit den anderen zusammen und reagiert empfindlich auf Änderungen im Nutzungskonzept. Eine Laborfläche ist keine statische Größe; sie ist ein System aus Lasten, Medien, Geräten und zukünftigen Anpassungen.

Die wichtigste Aufgabe der frühen Planungsphase ist nicht die Bemessung, sondern die Klärung der Anforderungen. Welche Geräte stehen wo, mit welchen Lasten, welchen Schwingungsempfindlichkeiten, welchen Medienanschlüssen? Solange diese Fragen offen sind, ist jede statische Berechnung eine Übung auf Vorrat — vielleicht richtig, vielleicht nicht.

Wer als Tragwerksplaner in dieses Projekt geht, ohne diese Antworten mit dem Labornutzer und der Fachplanung gemeinsam zu erarbeiten, liefert eine Lösung, die später niemand gebrauchen kann. Die Schnittstelle ist nicht das IFC-File. Die Schnittstelle ist das Gespräch.
