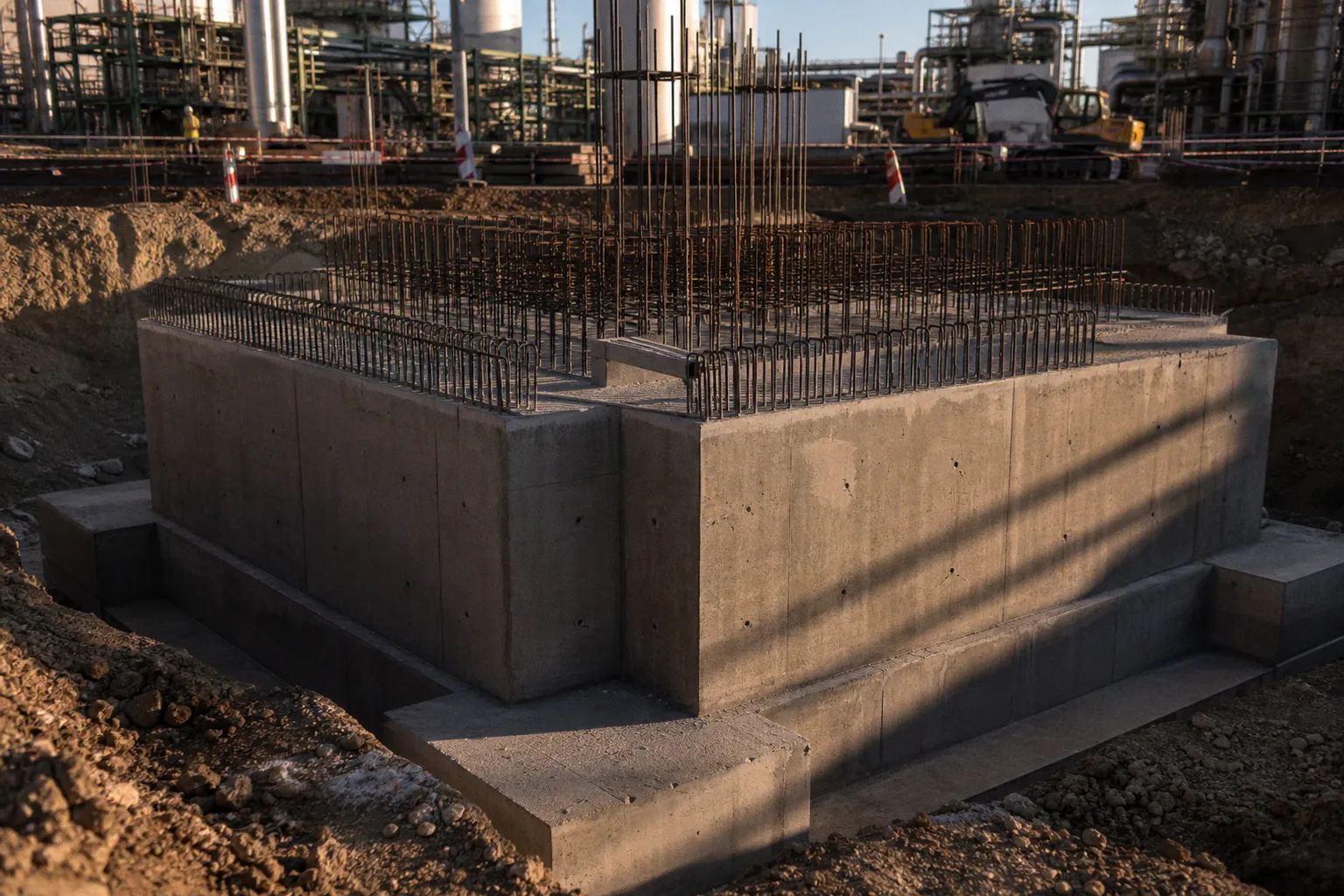

Maschinenfundamente: Statik für schwere Industrieanlagen

Eine Berechnung aus Eigengewicht, Nutzlast und einer pauschalen Sicherheitsreserve reicht für Generatoren, Turbinen oder Verdichter nicht aus.

Die Maschine erzeugt nicht nur vertikale Lasten. Sie erzeugt periodische Kräfte, Momente und wechselnde Beanspruchungen. Diese Einwirkungen laufen über Lager, Anker und Fundament in den Baugrund. Der Baugrund reagiert. Er federt. Er dämpft. Er verändert damit das Gesamtsystem Maschine–Fundament–Untergrund.

Die statische Auslegung entscheidet daher nicht über die Betonmenge. Sie entscheidet über das dynamische Verhalten der Anlage im Betrieb.

Dynamische Lasten bestimmen das Fundamentmodell

Ein Maschinenfundament trägt keine ruhende Last allein. Es muss die Betriebseinwirkungen kontrolliert in den Baugrund ableiten. Bei rotierenden Maschinen entstehen Unwuchten. Bei Hubkolbenmaschinen entstehen periodische Massenkräfte und Kippmomente. Rohrleitungen übertragen zusätzliche Zwangskräfte. Temperaturänderungen verändern Lagerungen und Anschlussdetails.

Die Lastverteilung in der Industriehalle beginnt deshalb nicht an der Fundamentunterkante. Sie beginnt an der Maschine.

Für die Maschinenaufstellung muss das Tragwerksmodell mindestens folgende Einwirkungen erfassen:

• Gewicht der Maschine einschließlich ruhender und bewegter Bauteile;
• statische Auflagerkräfte;
• dynamische Kräfte und Momente aus dem Betrieb;
• Drehzahlen und kritische Drehzahlen;
• Unwuchtangaben;
• Massenträgheitsmomente;
• Lastbilder für Anfahren, Abschalten und Störfälle;
• Rohrleitungslasten und temperaturbedingte Verschiebungen;
• zulässige Verschiebungen an den Maschinenauflagerpunkten.

Fehlt eine dieser Angaben, bleibt die Bemessung unvollständig. Ein Fundament kann dann zwar ausreichende Tragfähigkeit gegen Bruch aufweisen. Seine Gebrauchstauglichkeit im Betrieb ist dennoch nicht nachgewiesen.

Die Masse des Betonblocks ersetzt keine dynamische Berechnung.

Bei Generatoren und Turbinen ist eine dynamische Berechnung erforderlich. Maßgebend sind die durch das schwingend belastete Fundament aktivierten Bodenreaktionen. Der Baugrund ist kein starres Widerlager. Seine Steifigkeit und Dämpfung beeinflussen Eigenformen, Eigenfrequenzen und Schwingungsamplituden.

Die oft verwendete Aussage „mehr Beton beruhigt die Maschine“ ist daher fachlich unzureichend. Mehr Masse verändert das System. Sie kann Eigenfrequenzen verschieben. Sie kann Lasten erhöhen. Sie kann Setzungen verändern. Ob sie den Betriebszustand verbessert, zeigt allein der Nachweis.

Das System Maschine, Fundament und Baugrund

Das dynamische Modell umfasst die Maschine, ihre Lagerung, das Fundament und den Baugrund. Eine isolierte Betrachtung des Stahlbetonblocks erzeugt keine belastbare Aussage.

Im Grundmodell werden sechs Freiheitsgrade angesetzt:

Die Baugrundeigenschaften werden im Modell über Federn und Dämpfer abgebildet. Ihre Parameter hängen unter anderem von der Fundamentgeometrie, dem dynamischen Schubmodul des Bodens und der Dämpfung ab. Damit verändert eine andere Fundamentabmessung nicht nur den Betonbedarf. Sie verändert die Wechselwirkung mit dem Untergrund.

Dies betrifft besonders Anlagen auf nichtbindigen Böden, geschichteten Baugründen oder in Bereichen mit variierenden Auffüllungen. Auch ein Hallenboden mit hoher Oberflächenfestigkeit liefert noch keinen Nachweis für die dynamische Eignung einer Maschinenaufstellung. Entscheidend sind die Baugrundkennwerte im beanspruchten Tiefenbereich und das Verformungsverhalten unter zyklischer Belastung.

Die geotechnische Untersuchung muss daher zum Maschinenstandort passen. Eine Untersuchung für eine Hallengründung kann als Grundlage dienen. Sie ersetzt jedoch nicht automatisch die Bewertung für konzentrierte, dynamisch belastete Fundamente.

Eigenfrequenzen und Resonanz

Jedes gekoppelte System besitzt Eigenfrequenzen. Die Maschine bringt Anregungsfrequenzen ein. Treffen beide Bereiche ungünstig zusammen, steigen die Schwingungsantworten. Dann können sich Verschiebungen, Beschleunigungen und Beanspruchungen deutlich erhöhen.

Eine pauschale Distanz zwischen Betriebsfrequenz und Eigenfrequenz ist nicht belastbar. Sie hängt von Maschinentyp, Anregung, Dämpfung, Fundamentgeometrie, Lagerung und Baugrund ab. Auch mehrere Betriebszustände sind zu prüfen. Das betrifft insbesondere Anfahr- und Auslaufvorgänge, in denen Drehzahlen kritische Bereiche durchlaufen können.

Der Nachweis umfasst daher eine Kette:

1. Der Maschinenhersteller definiert Lasten, Drehzahlen und zulässige Bewegungen.

2. Das Baugrundgutachten liefert die Kennwerte für Steifigkeit und Dämpfung.

3. Die Tragwerksplanung bildet Maschine, Fundament und Baugrund als Gesamtsystem ab.

4. Die Berechnung ermittelt Eigenformen, Eigenfrequenzen und Schwingungsantworten.

5. Der Nachweis bewertet Tragfähigkeit, Gebrauchstauglichkeit und Ermüdung.

6. Die Ausführungsplanung überführt das Modell in Bewehrung, Ankerbild, Fugen und Anschlüsse.

Jede Unterbrechung dieser Kette erzeugt ein Risiko. Besonders häufig betrifft dies Rohrleitungsanschlüsse. Eine Rohrleitung kann das Schwingungsverhalten beeinflussen. Sie kann zugleich Kräfte in die Maschine einleiten. Ihre Planung darf nicht nach Abschluss der Fundamentbemessung erfolgen.

Schwingungsisolierung ist keine Standardlage unter dem Beton

Eine Schwingungsisolierung am Fundament kann erforderlich sein. Sie ist aber kein Standarddetail. Ihre Wirkung hängt von der Abstimmung des gesamten Systems ab.

Elastische Lager, Feder-Dämpfer-Elemente oder entkoppelte Fundamentkonstruktionen verändern die Steifigkeit. Damit verändern sie die Eigenfrequenzen. Sie reduzieren möglicherweise die Übertragung von Körperschall und Schwingungen in die Hallenkonstruktion. Gleichzeitig können sie größere Bewegungen am Maschinenauflager zulassen. Die Maschine, Rohrleitungen und Kabeltrassen müssen diese Bewegungen aufnehmen können.

Die Entscheidung für eine Schwingungsisolierung des Fundaments betrifft daher mehrere Fachplanungen:

• Tragwerksplanung und Massivbau;
• Geotechnik;
• Maschinenbau;
• Rohrleitungsplanung;
• Elektrotechnik;
• Bauphysik und Erschütterungsschutz;
• Ausführungsplanung der Befestigungstechnik.

Bei Anlagen in unmittelbarer Nähe zu Messräumen, Reinraumbereichen, Laboren oder empfindlichen Produktionslinien steigt die Bedeutung dieser Schnittstelle. Nicht jede störende Schwingung gefährdet das Fundament. Sie kann aber Prozesse, Messgeräte oder benachbarte Konstruktionen beeinträchtigen.

ISO 20816-3 behandelt die Messung und Bewertung von Schwingungen industrieller Maschinen mit Leistungen über 15 kW und Betriebsdrehzahlen von 120 min⁻¹ bis 30.000 min⁻¹. Die dort genannten Werte sind Leitwerte. Sie ersetzen keine projektbezogene Bemessung des Fundaments.

Für Hubkolbenverdichtersysteme auf starren Fundamenten gilt ISO 20816-8 für typische Drehzahlen von 120 min⁻¹ bis einschließlich 1.800 min⁻¹. Der Blick reicht dort über die Maschine hinaus. Ermüdungsprobleme an Fundament, Verdichter, Dämpfern, Rohrleitungen und Hilfseinrichtungen gehören zur Bewertung.

Schwingungen werden nicht am Fundamentrand beendet. Sie laufen über Anschlüsse weiter.

Regelwerke: Zuständigkeiten sauber trennen

Die normative Grundlage besteht aus mehreren Regelwerken. Keines ersetzt das andere.

DIN EN 1997-1 betrifft Entwurf, Berechnung und Bemessung in der Geotechnik. Für Maschinenfundamente bildet sie die Grundlage der geotechnischen Bemessung. Dazu gehören Baugrundtragfähigkeit, Verformungen, Grundbruch, Gleiten und die Bewertung der Gründungssituation. Die Norm ist jedoch kein vollständiges Bemessungshandbuch für dynamisch belastete Maschinenfundamente.

DIN EN 1992-4:2019-04 regelt die Bemessung von Befestigungsmitteln, die Lasten in Beton übertragen. Für Maschinenanker sind zwei Ebenen relevant: der Grenzzustand der Tragfähigkeit und der Grenzzustand der Gebrauchstauglichkeit. Zugkräfte, Querkräfte, kombinierte Einwirkungen und die Lastweiterleitung in den Beton sind nachzuweisen.

Die frühere DIN 4024-2:1991-04 behandelte starre Stützkonstruktionen von Maschinen mit periodischer Erregung. Sie wurde im Februar 2014 zurückgezogen. Sie darf nicht pauschal als geltende Bemessungsnorm angesetzt werden. Ihr bauvertraglicher oder bauaufsichtlicher Status ist für das konkrete Projekt zu prüfen.

Für die Genehmigungs- und Ausführungsplanung gilt zusätzlich: Der eingeführte Status von Normen und nationalen Anhängen kann nach Bundesland, Genehmigungsweg und Vertragsstand abweichen. Diese Prüfung gehört in die Projektorganisation. Nicht in die Nachtragsdiskussion auf der Baustelle.

Verankerung: Der kritische Übergang zwischen Stahl und Beton

Die Maschine steht nicht auf Beton. Sie steht auf einer definierten Verbindung aus Maschinenfuß, Verguss, Anker, Bewehrung und Fundamentkörper. Die Qualität dieses Übergangs entscheidet über die Lastübertragung.

Anker erhalten häufig kombinierte Zug- und Querlasten. Dynamische Einwirkungen führen zu Lastwechseln. Daraus folgen Anforderungen an Bemessung, Detailplanung und Montage. Ein rechnerisch ausreichender Anker ist nicht automatisch ein funktionsfähiger Anschluss, wenn Randabstände, Bewehrungsführung, Ankerplatten oder Vergussräume nicht abgestimmt sind.

Die Bemessung nach DIN EN 1992-4 muss unter anderem die Versagensarten im Beton und im Stahl erfassen. Für die Ausführung kommen weitere Fragen hinzu:

• Ist der Anker als einbetoniertes System oder nachträgliche Befestigung vorgesehen?
• Wie wird die Bewehrung um Ankergruppen geführt?
• Welche Toleranzen verlangt die Maschine?
• Wie wird der Verguss unter den Maschinenfüßen geplant?
• Welche Montagezustände entstehen vor dem endgültigen Verguss?
• Welche Lasten wirken beim Ausrichten und beim Probelauf?
• Wie werden Korrosion, Temperatur und Zugänglichkeit berücksichtigt?

Bei einer Fundamentverstärkung im Bestand verschärft sich die Lage. Bestehender Beton, unbekannte Bewehrung, begrenzte Bauhöhen und laufende Produktion begrenzen die Eingriffsmöglichkeiten. Eine Verstärkung kann über Ergänzungsbauteile, Unterfangungen, zusätzliche Lastverteilungsmaßnahmen oder eine geänderte Maschinenlagerung erfolgen. Die Wahl folgt nicht dem verfügbaren Produkt. Sie folgt dem Bestandsnachweis und dem dynamischen Gesamtmodell.

Bohrungen in ein vorhandenes Fundament ohne Bewehrungserkundung sind kein Planungsersatz. Sie können Bewehrung schwächen, Betondeckung reduzieren oder vorhandene Ankerzonen beeinträchtigen. Bei hochbeanspruchten Maschinenfundamenten ist die Bestandsaufnahme Teil der statischen Ausgangslage.

Herstellerdaten sind Bemessungsdaten

Die technische Spezifikation der Maschine ist kein Anlagenhandbuch für die Bauleitung. Sie ist eine Eingangsgröße für die Tragwerksplanung. Unvollständige Angaben führen zu Annahmen. Annahmen führen bei dynamischen Systemen zu Abweichungen.

Vor Beginn der Fundamentplanung müssen Hersteller, Anlagenplaner, Geotechniker und Tragwerksplaner eine abgestimmte Datengrundlage erzeugen. Dazu gehört ein verbindlicher Lastdatenplan. Dieser Plan muss die Bezugsachsen, Lastangriffspunkte, Vorzeichen, Betriebszustände und zulässigen Bewegungen eindeutig definieren.

Besondere Aufmerksamkeit erfordern nachträgliche Änderungen. Eine höhere Drehzahl, ein anderes Aggregatgewicht, geänderte Rohrleitungsführung oder zusätzliche Anbauteile können das dynamische Verhalten verändern. Auch eine Umrüstung im Bestand ist damit kein reiner Maschinentausch.

Die praktische Reihenfolge ist eindeutig: Erst die Maschinendaten. Dann Baugrund und Aufstellungskonzept. Dann das Berechnungsmodell. Danach Fundamentgeometrie, Bewehrung und Verankerung. Nicht umgekehrt.

Der Nachweis endet mit dem Betrieb nicht mit der Betonage

Ein Maschinenfundament ist kein schwerer Sockel. Es ist ein abgestimmtes Tragwerk unter zyklischer Einwirkung. Seine Funktion entsteht aus der Wechselwirkung von Maschine, Beton, Ankern, Baugrund und angeschlossenen Medien.

Die statische Auslegung von Maschinenfundamenten im Industriebau verlangt deshalb zwei Nachweise gleichzeitig: ausreichende Tragfähigkeit und kontrolliertes Schwingungsverhalten. Der erste schützt das Bauteil. Der zweite schützt Anlage, Produktion und Umfeld.

Fundamentabmessungen, Betonmasse, Ankergrößen oder zulässige Schwingungswerte lassen sich nicht seriös pauschal festlegen. Sie ergeben sich aus der konkreten Maschine, dem Baugrund, dem Betriebsregime und den Anschlussbedingungen. Der belastbare Entwurf beginnt mit vollständigen Daten und endet erst nach der Prüfung des realen Betriebszustands.
