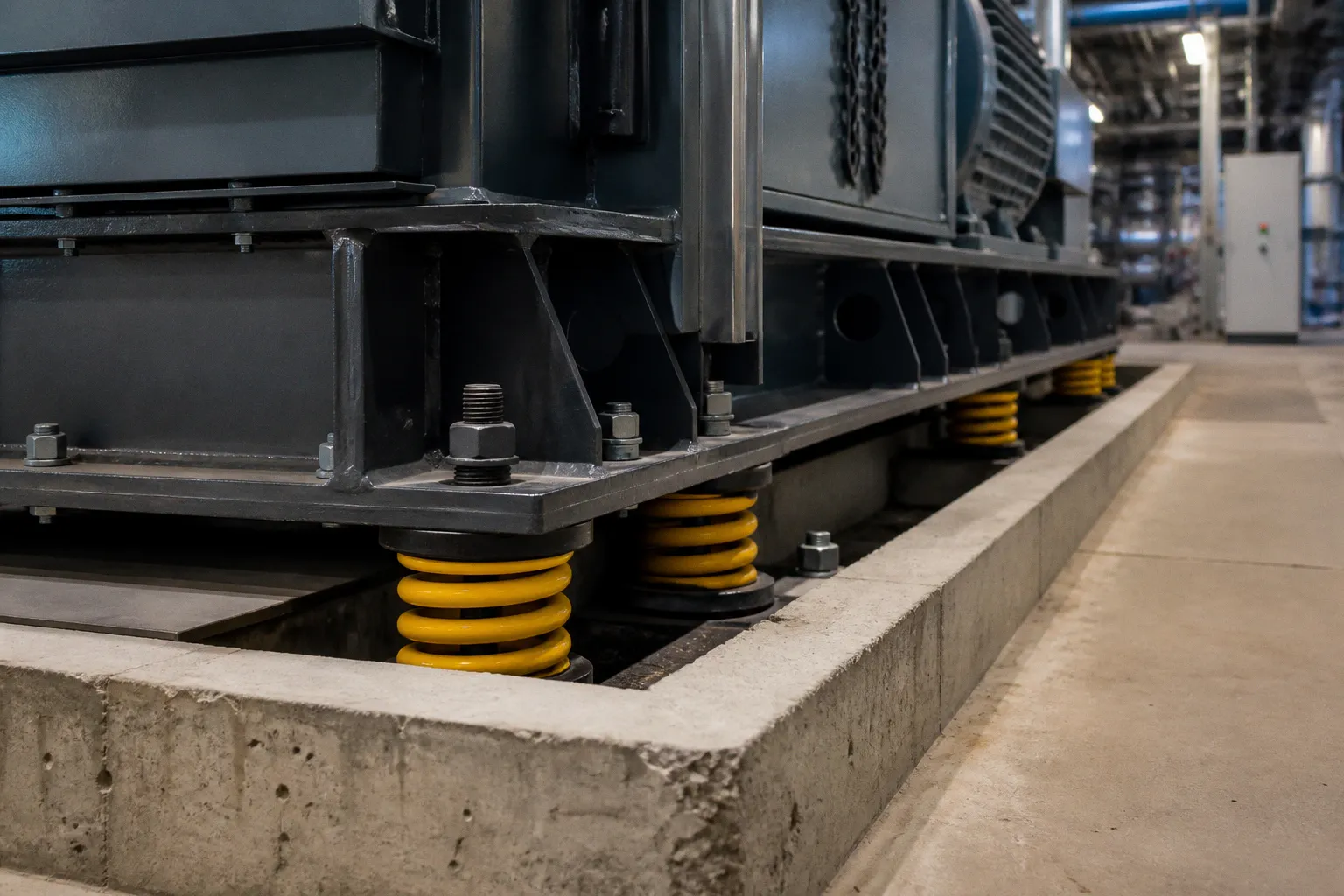

Maschinenfundamente: Wie Schwingungsentkopplung wirkt

Das Maschinenfundament wird damit zum Teil des dynamischen Systems.

Die Schwingungsentkopplung von Maschinenfundamenten im Industriebau setzt an diesem System an. Sie trennt die Erregerfrequenz der Maschine von der Eigenfrequenz der elastischen Lagerung. Erst daraus entsteht eine wirksame Dämmung. Das Eigengewicht des Fundaments genügt nicht. Eine Betonmasse kann die Schwingungsübertragung verändern. Sie verhindert sie ohne elastische Entkopplung nicht.

Das statische Fundament ist kein dynamischer Nachweis

Die statische Bemessung beantwortet eine begrenzte Frage: Welche Kräfte und Momente muss das Fundament sicher in den Baugrund ableiten? Bei einer ruhenden oder quasistatischen Belastung stehen Tragfähigkeit, Gebrauchstauglichkeit und Setzung im Vordergrund.

Eine Maschine erzeugt zusätzliche Einwirkungen:

• periodische Kräfte aus Unwucht und rotierenden Massen,
• stoßartige Kräfte aus Pressen, Schmiedeanlagen oder Bearbeitungsprozessen,
• wechselnde Momente aus exzentrischen Antrieben,
• Anfahr- und Abbremsvorgänge,
• Körperschall durch hochfrequente Anregungen,
• Laständerungen aus dem Produktionsbetrieb.

Diese Einwirkungen sind zeitabhängig. Ihre Wirkung hängt nicht nur von der Größe der Kraft ab. Entscheidend ist das Verhältnis zwischen Erregerfrequenz und Eigenfrequenz des Gesamtsystems aus Maschine, Fundament, Lagerung und Baugrund.

Ein schweres Fundament kann die Antwort des Systems reduzieren. Es kann die Eigenfrequenz verschieben. Es kann die Amplitude begrenzen. Es ersetzt aber keine Frequenzabstimmung. Das gilt auch bei großen Betonmassen und starren Verbindungen zur Bodenplatte.

Die Fundamentmasse beeinflusst die Schwingung. Die Entkopplung entscheidet über ihre Übertragung.

Die Tragwerksplanung muss deshalb zwei Nachweise trennen. Der statische Nachweis prüft die Kraftübertragung und die Sicherheit des Bauteils. Der baudynamische Nachweis prüft die Reaktion des Systems auf periodische und stoßartige Anregungen.

Frequenztrennung als Wirkprinzip

Eine elastische Lagerung bildet zusammen mit der Maschinenmasse und dem Fundament ein schwingungsfähiges System. Die Lagerung besitzt eine Eigenfrequenz. Diese ergibt sich aus der Steifigkeit der elastischen Elemente und der wirksamen Masse.

Für die Entkopplung muss die Erregerfrequenz der Maschine oberhalb der Eigenfrequenz der Lagerung liegen. Das Abstimmungsverhältnis muss zwingend größer als √2 sein. Dieser Grenzwert liegt bei etwa 1,41. Erst oberhalb dieses Verhältnisses beginnt die elastische Lagerung, eine Dämmwirkung zu erzeugen.

In der Planung werden häufig Abstimmungsverhältnisse von 2 bis 3 angestrebt. Damit liegt die Betriebsfrequenz deutlich über der Eigenfrequenz des Lagersystems. Das reduziert die Übertragung dynamischer Kräfte in das Bauwerk.

Die Kette ist eindeutig:

1. Die Maschine erzeugt eine Erregerfrequenz.

2. Die elastische Lagerung besitzt eine berechnete Eigenfrequenz.

3. Das Verhältnis beider Frequenzen bestimmt den Entkopplungsgrad.

4. Der Entkopplungsgrad bestimmt die verbleibende Kraftübertragung.

5. Die Kraftübertragung bestimmt die Schwingungsbelastung des Bauwerks und der Nachbarschaft.

Eine Lagerung mit zu hoher Steifigkeit kann die Eigenfrequenz so weit anheben, dass die Entkopplung ausbleibt. Eine zu weiche Lagerung kann dagegen zu großen Relativbewegungen, Instabilität oder unzulässigen Verformungen führen. Die Auswahl erfolgt daher nicht nach Materialbezeichnung oder Schichtdicke allein.

Erregerfrequenz und Eigenfrequenz

Die Erregerfrequenz hängt von der Maschine und ihrem Betriebszustand ab. Bei rotierenden Maschinen steht sie mit der Drehzahl und den maßgebenden Unwuchtordnungen in Zusammenhang. Bei Anlagen mit wechselnden Arbeitszyklen können mehrere Frequenzbereiche auftreten.

Die Eigenfrequenz der Lagerung hängt unter anderem ab von:

• der Gesamtmasse aus Maschine, Fundament und gegebenenfalls Aufbauten,
• der vertikalen und horizontalen Steifigkeit der Lager,
• der Anzahl und Anordnung der Lager,
• der Lastverteilung auf die einzelnen Lagerpunkte,
• der Geometrie des Fundaments,
• der Einbindung in den Baugrund,
• der Dämpfung des Systems.

Die Lager müssen nicht nur vertikal funktionieren. Horizontale Kräfte und Momente können eine eigene Auslegung erfordern. Bei Maschinen mit hohem Anfahrmoment reicht eine vertikale Betrachtung nicht aus. Die resultierende Bewegung des Fundaments kann aus mehreren Freiheitsgraden bestehen.

Betonwanne und elastische Lagerung

Ein übliches konstruktives Prinzip besteht aus einem Maschinenfundament in einer Betonwanne. Zwischen Fundament und Wanne liegt die Schwingungsisolierung. Das Maschinenfundament trägt die Maschine. Die Betonwanne nimmt die Einwirkungen der Umgebung und der angrenzenden Konstruktion auf. Die elastische Schicht trennt beide Bauteile.

Das Konzept verlangt eine durchgehende Entkopplung. Starre Nebenwege können die Wirkung der Lagerung aufheben. Solche Nebenwege entstehen beispielsweise durch:

• Anschlussbewehrung zwischen Maschinenfundament und Bodenplatte,
• durchbetonierte Randbereiche,
• starre Rohrleitungen,
• Kabeltrassen mit direktem Kontakt,
• Medienleitungen ohne flexible Übergänge,
• Treppen, Podeste oder Wartungsbühnen,
• aufgehende Bauteile mit unkontrollierter Verbindung,
• Mörtelbrücken und Verschmutzungen im Fugenspalt.

Die Entkopplung ist deshalb kein einzelnes Bauteil. Sie ist ein Detailkonzept für das gesamte Umfeld der Maschine. Jede starre Verbindung kann einen Teil der dynamischen Kraft an der Lagerung vorbei in das Gebäude leiten.

Die Betonwanne muss außerdem ausreichend steif und geometrisch stabil ausgebildet werden. Das Fundament darf sich unter Betriebsbeanspruchung nicht unkontrolliert verdrehen. Die Lasten müssen auf die Lager gleichmäßig oder nach einem berechneten Verteilungsmodell übertragen werden. Eine ungleichmäßige Lagerpressung verändert die tatsächliche Steifigkeit des Systems.

Lagerpressung und Steifigkeit

Elastomerlager werden über ihre mechanischen Eigenschaften ausgewählt. Dazu gehören die statische Belastbarkeit, die vertikale und horizontale Steifigkeit, die zulässige Verformung, die Dämpfung und das Verhalten unter Betriebsbedingungen.

Für spezialisierte Elastomere werden statische Lastbereiche von etwa 0,075 bis 1,5 N/mm² angegeben. Dieser Bereich ist kein allgemeiner Bemessungswert für jedes Maschinenfundament. Er zeigt die Größenordnung, in der solche Systeme je nach Produkt und Ausführung eingesetzt werden können.

Die tatsächliche Lagerpressung ergibt sich aus der Last je Lagerfläche. Dabei sind nicht nur die ständigen Lasten anzusetzen. Zu berücksichtigen sind auch Lastumlagerungen, dynamische Zusatzkräfte, Montagesituationen und mögliche Torsionsbeanspruchungen. Die Lagergeometrie muss zur Lastverteilung passen.

Eine rechnerisch ausreichende Gesamtfläche kann konstruktiv dennoch ungeeignet sein. Wenn einzelne Lager durch eine ungleichmäßige Steifigkeitsverteilung überlastet werden, verschiebt sich die Eigenfrequenz des Systems. Die rechnerische Abstimmung verliert ihre Grundlage.

Der Randfugenspalt

Der Randfugenspalt zwischen Fundament und Betonwanne muss frei bleiben. Seine Breite richtet sich nach den erwarteten Bewegungen und den konstruktiven Randbedingungen. Eine starre Verfüllung mit Beton oder Mörtel ist nicht zulässig, wenn sie die Entkopplung überbrückt.

Auch temporäre Hilfskonstruktionen können problematisch sein. Montagehilfen, Vergussbereiche und Befestigungsmittel müssen nach Abschluss der Arbeiten überprüft werden. Ein Bauteil, das während der Montage erforderlich ist, darf nicht unbeabsichtigt zum dauerhaften Schwingungsweg werden.

Quellenisolierung und Empfängerisolierung

Die Zielrichtung der Schwingungsisolierung bestimmt die Konstruktion.

Bei der Quellenisolierung wird die Umgebung vor der Maschine geschützt. Das Maschinenfundament wird elastisch vom Bauwerk getrennt. Die dynamischen Kräfte sollen nicht in die Bodenplatte, in Stützen oder in benachbarte Nutzungseinheiten gelangen.

Bei der Empfängerisolierung wird ein empfindliches Gerät vor Schwingungen aus der Umgebung geschützt. Das kann in Laboren, Kliniken, Produktionsbereichen oder Messräumen erforderlich sein. In diesem Fall liegt der Schwerpunkt nicht auf der Maschine als Quelle, sondern auf dem empfindlichen Empfänger.

Beide Aufgaben werden häufig verwechselt. Eine Maschine kann schwingungsisoliert aufgestellt sein und dennoch ein empfindliches Messgerät im selben Gebäude stören. Umgekehrt kann ein Messfundament die lokale Umgebung schützen, ohne die Schwingungen einer benachbarten Anlage insgesamt zu reduzieren.

Im Krankenhausbau und im Laborbau treten häufig Empfängerprobleme auf. Bildgebende Systeme, Messgeräte und Präzisionsanlagen reagieren nicht nur auf sichtbare Bewegungen. Auch geringe Schwingungen können die Messqualität oder den Betrieb beeinflussen. Die Anforderungen werden aus der Nutzung abgeleitet. Ein allgemeiner Dämmwert ohne Bezug zum Gerät ist nicht ausreichend.

Im Industriebau liegt dagegen oft die Quellenisolierung im Vordergrund. Pressen, Verdichter, Pumpen, Lüfter und Bearbeitungsmaschinen können über den Baugrund benachbarte Produktionslinien oder Verwaltungsbereiche anregen. Die Wirkung endet nicht an der Fundamentkante.

Die Planung beginnt mit den Maschinendaten

Eine belastbare Auslegung ist ohne Maschinendaten nicht möglich. Benötigt werden mindestens die Angaben zur Masse, zu den Abmessungen, zur Aufstellfläche, zu den Befestigungspunkten und zu den Betriebszuständen.

Für die dynamische Betrachtung sind zusätzlich erforderlich:

• Betriebsdrehzahlen und Drehzahlbereiche,
• maßgebende Erregerfrequenzen,
• Kräfte und Momente in den drei Raumrichtungen,
• Anfahr- und Abschaltzustände,
• stoßartige oder impulsförmige Lasten,
• zulässige Bewegungen der Maschine,
• zulässige Schwingungen in angrenzenden Bereichen,
• Anforderungen aus Wartung und Betrieb,
• Leitungsanschlüsse und notwendige Medienzuführungen.

Die Daten müssen sich auf den realen Betriebsfall beziehen. Eine Maschine mit variabler Drehzahl besitzt nicht nur einen einzelnen Betriebspunkt. Resonanzbereiche können beim Hochlauf oder beim Abbremsen durchfahren werden. Diese Zustände sind zu bewerten, wenn sie im Betrieb auftreten.

Die Tragwerksplanung des Maschinenfundaments verbindet diese Angaben mit dem Baugrund- und Gebäudemodell. Das Fundament wirkt nicht isoliert. Die Bodenplatte, die Gründung, benachbarte Stützen und die Bauwerkssteifigkeit beeinflussen die Systemantwort.

Geometrie und Masse

Die Fundamentabmessungen werden aus mehreren Anforderungen bestimmt. Die Maschine benötigt eine ausreichende Aufstellfläche. Die Befestigungspunkte müssen zugänglich bleiben. Die Lager benötigen definierte Aufstandsflächen. Die Lastresultierende muss innerhalb des vorgesehenen Lagerbereichs liegen.

Das Fundament darf sich unter dynamischer Beanspruchung nicht übermäßig neigen. Bei exzentrischer Maschinenanordnung entstehen Kippmomente. Diese führen zu unterschiedlichen Lagerkräften und können einzelne Lager entlasten oder überlasten.

Eine Vergrößerung der Fundamentmasse kann die dynamische Reaktion beeinflussen. Sie ist aber kein Ersatz für die Abstimmung der Lager. Ebenso genügt eine größere Fundamentfläche nicht automatisch. Entscheidend ist das Zusammenspiel von Masse, Steifigkeit, Dämpfung und Anregung.

Baugrund und angrenzende Konstruktion

Der Baugrund bildet einen weiteren Teil des dynamischen Systems. Seine Steifigkeit und Dämpfung beeinflussen die Bewegung des Fundaments und die Ausbreitung in die Umgebung. Bei dicht benachbarten Maschinenfundamenten können sich Schwingungen über die Bodenplatte oder den Baugrund koppeln.

Die Bestandskonstruktion benötigt deshalb eine eigene Betrachtung. Eine neue Maschine in einer bestehenden Halle wird nicht unter denselben Randbedingungen aufgestellt wie eine Anlage in einem eigenständigen Maschinenhaus. Die vorhandene Bodenplatte kann durchgehend ausgebildet sein. Fugen können fehlen. Die Gründung kann uneinheitlich sein. Nachträgliche Trennschnitte können die Tragfähigkeit und die Gebrauchstauglichkeit beeinflussen.

Die Untersuchung muss die reale Lastabtragung erfassen. Ein isoliertes Rechenmodell des neuen Fundaments reicht nicht aus, wenn die umgebende Konstruktion den Schwingungsweg bestimmt.

Nebenwege entscheiden über die tatsächliche Wirkung

Die elastische Lagerung ist nur dann wirksam, wenn die Schwingungsenergie nicht über andere Bauteile übertragen wird. Diese Nebenwege werden in der frühen Planung oft unterschätzt. Im Betrieb treten sie deutlich hervor.

Rohrleitungen sind besonders relevant. Starre Leitungen können Kräfte und Momente in die Maschine einleiten oder aus der Maschine in das Gebäude übertragen. Flexible Anschlüsse müssen nicht nur die thermische Bewegung aufnehmen. Sie müssen auch die erwarteten dynamischen Relativbewegungen zulassen.

Kabel und Energieketten können ebenfalls koppeln. Ein Kabel mit zu geringer Bewegungsreserve wirkt bei kleinen Relativbewegungen zunächst unauffällig. Unter Betriebsbedingungen kann es jedoch eine erhebliche Rückstellkraft erzeugen. Die Leitung wird damit zum starren Anschluss.

Wartungsbühnen, Geländer und Podeste benötigen eine konstruktive Trennung, wenn sie nicht Teil des schwingungsisolierten Systems sind. Der Zugang zur Maschine darf nicht über eine starre Verbindung hergestellt werden, die die Lagerung überbrückt.

Für die Ausführungsplanung ergibt sich daraus eine klare Reihenfolge:

1. Das dynamische System wird mit Maschine, Fundament, Lagerung und Baugrund definiert.

2. Die Lagersteifigkeit wird aus Erregerfrequenz, Masse und zulässiger Bewegung bestimmt.

3. Die Lastverteilung auf die Lager wird nachgewiesen.

4. Die Betonwanne und die Randfugen werden konstruktiv festgelegt.

5. Alle Leitungen, Podeste und Anschlüsse werden auf Nebenwege geprüft.

6. Montage- und Vergussdetails werden in die Ausführungskontrolle aufgenommen.

7. Die Schwingungen werden nach Inbetriebnahme am relevanten Messpunkt bewertet.

Diese Reihenfolge verhindert, dass die Lagerung als nachträgliches Zubehör behandelt wird. Die Entkopplung gehört in die Tragwerksplanung und in die Schnittstellenplanung der technischen Gebäudeausrüstung.

Eine elastische Lagerung verliert ihre Funktion an der ersten starren Nebenverbindung.

Messung und Abgleich im Betrieb

Die Berechnung bildet die Planungsgrundlage. Die Messung zeigt das Verhalten des ausgeführten Systems. Beides ist nicht gleichwertig und nicht austauschbar.

Schwingungen können an der Maschine, am Fundament, an der Bodenplatte oder an benachbarten Geräten gemessen werden. Der Messort muss zur Fragestellung passen. Bei Quellenisolierung ist die Übertragung in die Umgebung maßgebend. Bei Empfängerisolierung ist die Schwingung am empfindlichen Gerät oder an dessen Aufstellpunkt zu erfassen.

Für die Bewertung von Maschinenschwingungen werden DIN ISO 10816 beziehungsweise die Nachfolgereihe ISO 20816 herangezogen. Die Messgröße und die Bewertung müssen zur Maschine und zur Fragestellung passen. Ein einzelner Messwert beschreibt nicht automatisch die Ursache der Schwingung.

Die Messung sollte verschiedene Betriebszustände erfassen:

• Stillstand und Grundpegel des Bauwerks,
• stationärer Betrieb,
• Anfahren,
• Abbremsen,
• unterschiedliche Lastzustände,
• relevante Drehzahlbereiche,
• zeitweise auftretende Prozessschritte.

Die Frequenzanalyse trennt periodische Anteile voneinander. Sie kann zeigen, ob die gemessene Schwingung mit der Maschinenfrequenz, einer Oberwelle oder einer fremden Quelle zusammenfällt. Ohne diese Zuordnung bleibt eine nachträgliche Maßnahme unspezifisch.

Bei einer unzureichenden Entkopplung kommen mehrere Ursachen infrage. Die Lager können zu steif gewählt sein. Die tatsächliche Maschinenmasse kann von der Planungsmasse abweichen. Die Lastverteilung kann asymmetrisch sein. Ein Nebenweg kann die Lagerung überbrücken. Ebenso kann die Maschine selbst außerhalb des vorgesehenen Betriebsbereichs schwingen.

Typische Planungsfehler

Das Fundament wird nur statisch bemessen

Der Nachweis der Tragfähigkeit beantwortet nicht die Frage der Schwingungsübertragung. Ein Fundament kann statisch sicher sein und die Nutzung dennoch stören. Das betrifft insbesondere benachbarte Arbeitsplätze, Messräume, Laborbereiche und empfindliche Produktionsanlagen.

Die Lagerung wird nach der Fundamentplanung ergänzt

Wenn die Betonwanne, die Randfugen und die Leitungsführung bereits festgelegt sind, bleibt für die elastische Lagerung häufig kein ausreichender Planungsraum. Die Lagergeometrie wird dann an die vorhandenen Bedingungen angepasst. Die Frequenzabstimmung wird zum Nebenprodukt. Das ist keine belastbare Auslegung.

Das Eigengewicht wird als Dämmmaßnahme betrachtet

Mehr Beton verändert die Masse. Das Eigengewicht allein unterbricht den Schwingungsweg nicht. Eine starre Verbindung zwischen Fundament und Bauwerk bleibt eine starre Verbindung, unabhängig von der Fundamentgröße.

Eine Standardmatte wird ohne Berechnung eingesetzt

Eine vollflächige Gummimatte mit pauschaler Dicke ist keine Universallösung. Material, Fläche, Pressung und Frequenzverhalten müssen zusammenpassen. Eine Matte kann für eine bestimmte Last und Frequenz geeignet sein. Bei anderer Last kann sie zu steif, zu weich oder ungleichmäßig belastet sein.

Die vertikale Richtung wird isoliert betrachtet

Maschinen erzeugen häufig horizontale Kräfte und Kippmomente. Eine vertikal wirksame Lagerung kann in horizontaler Richtung eine unerwünschte Kopplung aufweisen. Die drei Raumrichtungen und die maßgebenden Rotationsfreiheitsgrade sind getrennt zu bewerten.

Der Leitungsanschluss wird nicht mitgerechnet

Die Lagerung kann rechnerisch wirksam sein. Die Rohrleitung hebt die Maschine dennoch teilweise auf das Bauwerk zurück. Dieser Fehler tritt bei Medienleitungen, Abgasleitungen, Druckluft, Kühlwasser und Kabelwegen auf. Flexible Anschlüsse müssen für die tatsächlichen Bewegungen ausgelegt werden.

Die Sanierung wird auf den Betrieb verschoben

Eine nachträgliche Schwingungssanierung im Bestand erfordert häufig die Demontage der Maschine, das Freilegen des Fundaments und den nachträglichen Einbau von Beton oder elastischen Trennelementen. Daraus entstehen Zusatzkosten und Produktionsausfälle. Die Maßnahme wird zudem durch vorhandene Leitungen, Bewehrung und begrenzte Arbeitsräume erschwert.

Neue Anlage und Bestand

Im Neubau kann das Maschinenfundament früh in den Entwurf integriert werden. Die Tragwerksplanung legt die Lage, die Betonwanne, die Fugen, die Lagerflächen und die Leitungsanschlüsse gemeinsam fest. Die Bauabläufe lassen sich auf die Entkopplung abstimmen.

Im Bestand sind die Randbedingungen weniger kontrollierbar. Vor einer Nachrüstung sind mindestens folgende Fragen zu klären:

• Wie ist die vorhandene Bodenplatte aufgebaut?
• Welche Bewehrung und welche Fugen liegen im Bereich des neuen Fundaments?
• Wie werden die Lasten in den Baugrund eingeleitet?
• Welche benachbarten Maschinen oder Arbeitsbereiche reagieren empfindlich?
• Welche Leitungen und Einbauten durchdringen den Bereich?
• Welche Betriebszustände erzeugen die maßgebenden Schwingungen?
• Kann die Maschine für die Bauarbeiten sicher demontiert werden?

Die Bestandsaufnahme muss mit Messungen und Planunterlagen verbunden werden. Eine reine Sichtprüfung kann verdeckte starre Verbindungen oder bereits vorhandene Risse nicht sicher bewerten.

Nachträgliche Trennungen sind konstruktiv anspruchsvoll. Ein Fundament muss gegebenenfalls freigelegt, geschnitten oder abschnittsweise umgebaut werden. Dabei darf die bestehende Tragfähigkeit der Bodenplatte nicht unkontrolliert reduziert werden. Die neue Lagerung muss die Maschine während Montage, Stillstand und Betrieb sicher tragen.

Nachhaltigkeit durch frühzeitige Tragwerksplanung

Schwingungsentkopplung ist nicht nur eine Frage des Komforts. Sie beeinflusst die Nutzungsdauer der Anlage und die Anpassungsfähigkeit des Gebäudes.

Übertragene Schwingungen können Befestigungen, Rohrleitungen, Verkleidungen und angrenzende Bauteile belasten. Wiederkehrende dynamische Einwirkungen führen nicht automatisch zu einem Schaden. Sie erhöhen aber die Anforderungen an Verbindungen und Wartung, wenn sie nicht beherrscht werden.

Eine früh geplante Entkopplung reduziert spätere Eingriffe in Beton, Bodenplatte und technische Infrastruktur. Sie vermeidet Demontagen und begrenzt Betriebsunterbrechungen. Der konstruktive Aufwand liegt im Neubau meist niedriger als bei einer Sanierung unter Produktionsbedingungen.

Nachhaltigkeit entsteht hier nicht durch ein einzelnes Material. Sie entsteht durch eine tragfähige Systementscheidung: passende Masse, passende Lagersteifigkeit, definierte Fugen, kontrollierte Leitungsanschlüsse und eine überprüfbare Ausführung.

Technische Schlussfolgerung

Die Schwingungsentkopplung von Maschinenfundamenten im Industriebau beruht auf Frequenztrennung. Das Maschinenfundament wird in einer Betonwanne angeordnet. Elastische Elemente trennen Fundament und Bauwerk. Ihre Eigenfrequenz muss deutlich unter der Erregerfrequenz der Maschine liegen. Das Abstimmungsverhältnis muss über √2 liegen. In der Praxis werden häufig Werte von 2 bis 3 angestrebt.

Damit ist die Aufgabe nicht abgeschlossen. Die Lagerung muss hinsichtlich Last, Steifigkeit, Dämpfung und Verformung ausgelegt werden. Horizontale Kräfte und Momente müssen berücksichtigt werden. Rohrleitungen, Kabel, Podeste und Randbereiche dürfen die Entkopplung nicht überbrücken. Die Messung im Betrieb prüft die tatsächliche Systemantwort.

Der Nachweis zeigt damit mehr als die Sicherheit des Betonfundaments. Er zeigt, ob die Maschine ihre dynamischen Kräfte dort einleitet, wo sie aufgenommen werden sollen. Eine nachträgliche Korrektur bleibt möglich. Sie ist jedoch aufwendig, teuer und mit Betriebsunterbrechungen verbunden.

Die technisch eindeutige Lösung lautet daher: Maschinenfundamente werden dynamisch geplant. Die Entkopplung wird als Gesamtsystem bemessen. Alles andere ist eine Annahme ohne Nachweis.
