Parametrisches Design: Wie Algorithmen die Statik optimieren

Geometrie ist keine Zeichnungsfrage. Sie steuert Lastwege, Schnittgrößen, Verformungen und Querschnitte.

Die Funktionsweise von parametrischem Design in der Tragwerksplanung beginnt daher nicht mit einer komplexen Form. Sie beginnt mit einer eindeutigen Regel. Spannweite. Achsraster. Geschosszahl. Stützenstellung. Bauteilhöhe. Material. Lastannahme. Grenzwerte für Durchbiegung und Gebrauchstauglichkeit. Aus diesen Parametern entsteht ein Modell, das Varianten nicht neu zeichnet, sondern berechnet.

Der Nutzen liegt nicht im automatischen Entwurf. Der Nutzen liegt in der kontrollierten Variantenbildung. Das Tragwerk wird früh als System untersucht. Nicht erst dann, wenn die Geometrie bereits festgelegt ist.

Regelbasierte Geometrie: Das Modell folgt Parametern

Ein parametrisches Modell beschreibt ein Tragwerk über Abhängigkeiten. Ändert sich ein Eingabewert, ändern sich definierte Geometrien und Bauteile. Eine größere Spannweite kann beispielsweise Unterzüge erhöhen, Stützenachsen verschieben und die Lastweiterleitung anpassen. Die Reaktion erfolgt nach vorab festgelegten Regeln.

Im konventionellen Ablauf erzeugt jede relevante Entwurfsänderung manuellen Nachbearbeitungsaufwand. Pläne müssen angepasst werden. Stäbe müssen neu zugeordnet werden. Lastflächen verändern sich. Das Rechenmodell benötigt Kontrolle. Bei vielen Varianten entsteht dabei ein praktisches Problem: Die Untersuchungstiefe sinkt, weil der Aufwand steigt.

Parametrische Modelle verschieben diesen Punkt. Sie machen Varianten nicht kostenlos. Sie reduzieren aber den Wiederholungsaufwand bei konsistent definierten Änderungen.

Ein tragfähiges Regelwerk enthält mindestens vier Ebenen:

• Geometrische Parameter definieren Achsen, Höhen, Spannweiten, Krümmungen, Neigungen und Öffnungen.
• Konstruktive Parameter definieren Querschnittsfamilien, Materialklassen, Knotenarten, Lagerungen und Verbindungsmittel.
• Statische Parameter definieren Einwirkungen, Kombinationsregeln, Imperfektionen, Steifigkeiten und Nachweisgrenzen.
• Ausführungsparameter begrenzen Transportlängen, Bauteilgewichte, Fertigungstoleranzen, Rastermaße und Montagelogik.

Die erste Ebene allein erzeugt ein dreidimensionales Objekt. Ein statisch nutzbares Modell entsteht erst durch die weiteren Ebenen. Eine gekrümmte Dachfläche ist noch kein Tragwerk. Entscheidend sind Auflagerlinien, Scheibenwirkung, Lastabtrag und Anschlüsse.

Der Parameter erzeugt keine Statik. Er erzeugt nur eine veränderbare Grundlage für den Nachweis.

Gerade bei weit gespannten Dächern, Fachwerken, Hallen, Fassadenstrukturen und Hochhäusern ist diese Unterscheidung wesentlich. Dort verändern geringe Geometrieabweichungen die Systemwirkung. Eine andere Stützenstellung kann aus einem kurzen Lastweg einen biegebeanspruchten Transferträger machen. Eine geänderte Fassadenneigung kann Windlasten und Aussteifungskonzept neu ordnen.

Die parametrische Optimierung eines Tragwerks verlangt daher eine saubere Modellhierarchie. Die Eingabe darf nicht verdeckt in einzelnen Bauteilen liegen. Abhängigkeiten müssen nachvollziehbar sein. Sonst erzeugt die Automatisierung nur schneller fehlerhafte Varianten.

Generative Verfahren suchen innerhalb fester Grenzen

Parametrisches Design und generatives Design werden häufig gleichgesetzt. Die Begriffe beschreiben unterschiedliche Arbeitsweisen.

Beim parametrischen Entwurf verändert der Planer Werte und untersucht die Folgen. Beim generativen Entwurf erzeugt ein Algorithmus Varianten selbstständig. Voraussetzung sind Ziele und Nebenbedingungen. Ohne diese Festlegung sucht der Algorithmus nicht nach einer guten Lösung. Er erzeugt lediglich viele Lösungen.

Ein Beispiel ist ein Fachwerk. Die Spannweite ist gegeben. Die Lasten sind definiert. Die Knoten dürfen nur in einem bestimmten Raster liegen. Stäbe dürfen eine maximale Länge nicht überschreiten. Die Durchbiegung ist begrenzt. Querschnittsabmessungen sind aus verfügbaren Profilreihen zu wählen. Der Algorithmus kann nun Varianten bilden und bewerten.

Die Zielgrößen können unterschiedlich sein:

Diese Ziele stehen oft gegeneinander. Ein sehr leichtes Tragwerk kann höhere Verformungen zeigen. Ein System mit wenigen Bauteiltypen kann mehr Material benötigen. Ein Querschnitt mit günstigem Widerstandsmoment kann in der Fertigung unwirtschaftlich sein. Die Suche nach dem „optimalen“ Tragwerk endet deshalb nicht bei einem einzelnen Zahlenwert.

Der rechnerische Ablauf ist klar:

1. Das parametrische Modell erzeugt eine definierte Variante.

2. Aus der Geometrie entsteht ein Berechnungsmodell mit Stäben, Flächen, Lagern, Gelenken und Lasten.

3. Die Finite-Elemente-Berechnung liefert Schnittgrößen, Verformungen, Spannungen und Stabilitätsgrößen.

4. Die Ergebnisse werden gegen die festgelegten Grenzwerte geprüft.

5. Der Optimierungsalgorithmus verändert zulässige Parameter.

6. Die nächste Variante wird berechnet und bewertet.

7. Die Auswahl erfolgt aus einer Menge nachweisbarer Varianten.

Der Algorithmus trifft dabei keine technische Verantwortung. Er kennt keine Bauablaufstörung, keine unvollständige Bestandsaufnahme und keine unklare Anschlussausbildung, sofern diese Bedingungen nicht als Daten vorliegen. Auch eine formal günstige Lösung kann auf einem falschen Rechenmodell beruhen.

Die Lastabtragung erfordert daher vor jeder Variantenstudie eine Systementscheidung. Welche Bauteile tragen vertikale Lasten? Wo liegt die horizontale Aussteifung? Welche Knoten sind biegesteif? Wo wirkt eine Deckenscheibe tatsächlich? Welche Verformungen sind mit Ausbau, Fassade und Nutzung vereinbar? Erst danach kann eine algorithmische Suche belastbare Ergebnisse liefern.

Größen-, Form- und Topologieoptimierung greifen unterschiedlich tief

Der Begriff Strukturoptimierung umfasst mehrere Verfahren. Sie unterscheiden sich nicht durch die Rechenzeit, sondern durch den Eingriff in das Tragwerk.

Die Größenoptimierung verändert bestehende Bauteile. Sie passt Querschnittsfläche, Querschnittsform oder Profiltyp an. Das System bleibt im Grundsatz gleich. Für eine Stahlhalle bedeutet dies beispielsweise: Stützen, Binder und Verbände bleiben an ihren Positionen. Der Algorithmus wählt aber andere Querschnitte oder Wanddicken.

Die Formoptimierung verändert die Lage von Knoten, die Kontur eines Trägers oder die Krümmung einer Schale. Der Lastweg ändert sich. Bei Bogen- und Seiltragwerken ist dieser Eingriff besonders wirksam, weil die Geometrie die Verteilung von Normalkraft und Biegemoment unmittelbar beeinflusst.

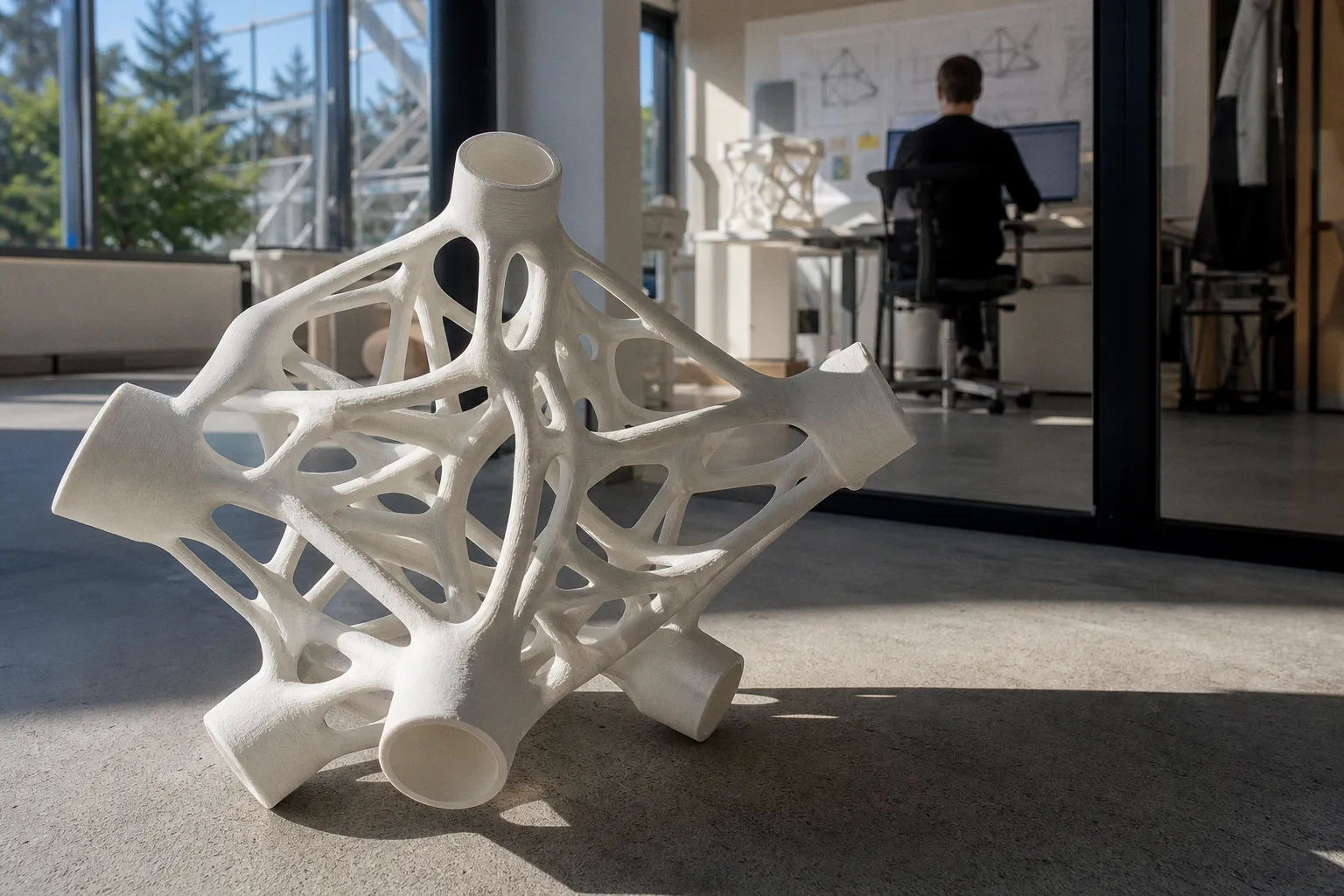

Die Topologieoptimierung greift weiter. Sie verändert die strukturelle Anordnung selbst. Materialbereiche können entfallen. Lastpfade können neu entstehen. Aus einer kompakten Ausgangsform resultieren häufig verzweigte, unregelmäßige Geometrien.

Topologieoptimierung liefert keine fertige Werkstattplanung. Das Verfahren erkennt mechanisch günstige Materialverteilungen. Es kennt jedoch keine Bewehrungsführung, keine Schraubzugänglichkeit und keine zulässige Schweißreihenfolge, wenn diese Bedingungen nicht modelliert sind.

Bei Stahl- und Holztragwerken ist die Differenz besonders deutlich. Eine statisch effiziente Verästelung kann zusätzliche Knotenbleche, Sonderteile und Montagepunkte erzeugen. Die Materialmasse sinkt. Die Fertigungskosten steigen. Die Lösung verliert ihren Vorteil.

Bei Betontragwerken gilt ein ähnlicher Vorbehalt. Eine geometrisch optimierte Platte kann lokal hohe Bewehrungsdichten erzeugen. Die Rechnung bleibt formal möglich. Die Verlegung wird kritisch. Der Nachweis der Tragfähigkeit ersetzt nicht die Beurteilung der Bewehrbarkeit.

Die rechnerisch beste Geometrie ist ohne Fertigungsregel keine wirtschaftliche Konstruktion.

Algorithmic Design in der Statik ist deshalb kein Ersatz für den Entwurf. Es ist ein Verfahren zur Prüfung definierter Entwurfsräume. Die Qualität hängt von den Regeln ab, nicht von der Anzahl erzeugter Varianten.

Das Berechnungsmodell bleibt der kritische Punkt

Automatisierte Variantenstudien im Bauwesen wirken überzeugend, wenn sie viele Ergebnisse zeigen. Die Anzahl sagt wenig aus. Entscheidend ist die Konsistenz zwischen Geometriemodell, Analysemodell und Bemessungsmodell.

Ein BIM-Modell enthält Bauteile, Eigenschaften und Beziehungen. Ein Berechnungsmodell benötigt zusätzlich mechanische Idealisierungen. Die Mittelachse eines Stabes muss festgelegt werden. Exzentrizitäten müssen berücksichtigt werden. Gelenke müssen modelliert werden. Flächenelemente benötigen eine wirksame Dicke und Steifigkeit. Nichttragende Bauteile dürfen nicht versehentlich Steifigkeit liefern.

Diese Überführung ist keine Nebentätigkeit. Sie entscheidet über das Ergebnis.

Ein häufiger Fehler liegt in der scheinbar automatischen Zuordnung. Eine modellierte Wand wird in der Berechnung als Scheibe angesetzt, obwohl Öffnungen, Anschlüsse oder Deckendetails die angenommene Wirkung nicht sicherstellen. Oder ein Träger endet geometrisch an einer Stütze, während die reale Anschlussgeometrie eine relevante Exzentrizität erzeugt. Das Modell kann dann vollständig aussehen und dennoch falsche Schnittgrößen liefern.

Bei parametrischen Prozessen nimmt dieses Risiko zu, weil ein Fehler vervielfältigt wird. Eine falsche Regel erzeugt nicht eine falsche Variante. Sie erzeugt hundert falsche Varianten in kurzer Zeit.

Daher benötigt jede automatisierte Kette definierte Kontrollpunkte:

• Plausibilitätsprüfung der Lagerreaktionen gegen die aufgebrachten Einwirkungen.
• Prüfung der Verformungsfigur auf unerwartete Zwangspunkte und Mechanismen.
• Kontrolle von Stabendmomenten, Gelenkdefinitionen und Exzentrizitäten.
• Vergleich ausgewählter Varianten mit einer unabhängigen Handabschätzung.
• Sichtprüfung kritischer Knoten und Lastübergänge im dreidimensionalen Modell.
• Nachverfolgung jeder Parameteränderung bis zum Ergebnisbericht.

Die digitale Tragwerksplanung reduziert keine Verantwortung. Sie erhöht die Geschwindigkeit, mit der Verantwortung wahrgenommen werden muss.

IFC 4.3 überträgt Daten, nicht automatisch Bedeutung

Der Datenaustausch ist die zweite Schwachstelle. Ein parametrisches Modell bleibt nur dann wirksam, wenn Geometrie, Bauteile und Berechnungsdaten zwischen den Beteiligten nachvollziehbar übertragen werden.

IFC ist dafür der zentrale offene Standard. Die offizielle Fassung IFC 4.3.2.0 wird üblicherweise als IFC 4.3 bezeichnet. Sie ist als ISO 16739-1:2024 veröffentlicht. Das Schema umfasst mehr als 1.300 Entitäten und Typen sowie etwa 2.500 Eigenschaften in mehr als 750 Eigenschaftssätzen.

Diese Größenordnung zeigt die Leistungsfähigkeit des Standards. Sie beweist keine vollständige Austauschbarkeit.

IFC ist nicht nur eine Datei mit Geometrie. Es ist ein Datenschema. Es beschreibt Objekte, Eigenschaften und Beziehungen. Eine Stütze kann als Stütze übertragen werden. Ihre Lage kann übertragen werden. Ihr Profil kann übertragen werden. Ob die empfangende Software alle Eigenschaften, Beziehungen und Modellansichten korrekt verarbeitet, hängt jedoch von der jeweiligen Implementierung ab.

Die Aussage „IFC-kompatibel“ reicht deshalb nicht aus. Für einen belastbaren Austausch müssen mindestens folgende Punkte festgelegt sein:

• IFC-Version und verwendete Modellansicht.
• Übergabezweck: Koordination, Mengenabzug, Tragwerksanalyse oder Dokumentation.
• Benötigte Objektklassen und Eigenschaftssätze.
• Behandlung von Achsen, Exzentrizitäten, Materialien und Querschnitten.
• Zuordnung von Lasten, Lastkombinationen und Lagerbedingungen.
• Regeln für Änderungen und Rückübernahmen in das Ausgangsmodell.

Eine IFC-Schemavalidierung prüft, ob eine Datei dem Schema und der Spezifikation entspricht. Sie prüft nicht, ob die Datei die projektspezifischen Regeln erfüllt. Sie prüft keine deutschen Bauvorschriften. Sie prüft keine Standsicherheit. Diese Grenze ist technisch eindeutig.

Für die Statik bleibt daher ein abgestimmter Modellübergabeprozess erforderlich. Der Nachweis zeigt erst nach Kontrolle des Berechnungsmodells, ob die übertragenen Daten tatsächlich die beabsichtigte Tragwirkung abbilden.

Fertigung ist eine Nebenbedingung, keine spätere Korrektur

Die parametrische Optimierung eines Tragwerks scheitert oft nicht an der Rechenleistung. Sie scheitert an zu spät eingebrachten Ausführungsbedingungen.

Ein Algorithmus minimiert exakt die Zielgröße, die ihm vorgegeben wird. Bei einer reinen Massenminimierung kann er zahlreiche unterschiedliche Querschnitte wählen. Er kann schlanke Bauteile erzeugen. Er kann Knotenformen bevorzugen, die hohe Normalkräfte günstig weiterleiten. Für die Baustelle kann das Ergebnis ungeeignet sein.

Die Ausführungsplanung verlangt andere Größen:

• Begrenzte Zahl von Profiltypen und Bauteilfamilien.
• Wiederholbare Anschlussdetails.
• Zulässige Toleranzen bei Montage und Fertigung.
• Verfügbare Halbzeuge und realistische Lieferlängen.
• Zugängliche Schrauben und Schweißnähte.
• Transportierbare Einzelgewichte und Elemente.
• Montagezustände mit eigener Standsicherheit.
• Baubare Bewehrungsführung und ausreichender Betonierquerschnitt.

Diese Bedingungen müssen früh in die Parameterlogik eingehen. Eine Profilreihe ist keine nachträgliche Korrektur. Sie ist eine Entscheidungsgrenze. Dasselbe gilt für ein Achsraster, eine maximale Elementlänge oder eine begrenzte Zahl von Knotenvarianten.

Die Lastabtragung erfordert zudem die Betrachtung der Bauzustände. Ein endgültig ausgesteiftes Gebäude kann während der Montage instabil sein. Ein Verbundquerschnitt trägt erst nach einer definierten Bauphase vollständig. Eine Schale erhält ihre Wirkung möglicherweise erst nach dem Schließen eines Rings. Das Optimierungsmodell muss diese Zustände abbilden, wenn sie für die Konstruktion maßgebend sind.

Parametrisches Design entfaltet seinen Nutzen daher vor allem in frühen Planungsphasen. Dort sind Geometrie und Tragwerkskonzept noch veränderbar. Später wird das Modell zum Instrument für kontrollierte Anpassungen. Es darf dann keine unkontrollierte Variantenmaschine werden.

Die Rechenkette endet beim prüfbaren Nachweis

Parametrisches Design beschleunigt die Untersuchung von Tragwerksvarianten. Generative Verfahren erweitern den Suchraum. BIM schafft eine Grundlage für koordinierte Datenmodelle. IFC kann den Austausch strukturieren. Keine dieser Methoden ersetzt die mechanische Beurteilung.

Der belastbare Ablauf bleibt eindeutig: Randbedingungen festlegen. Tragmodell bilden. Varianten berechnen. Ergebnisse kontrollieren. Herstellbarkeit bewerten. Nachweis führen.

Die technische Qualität entsteht nicht durch den Algorithmus. Sie entsteht durch die Grenzen, die ihm gesetzt werden.
