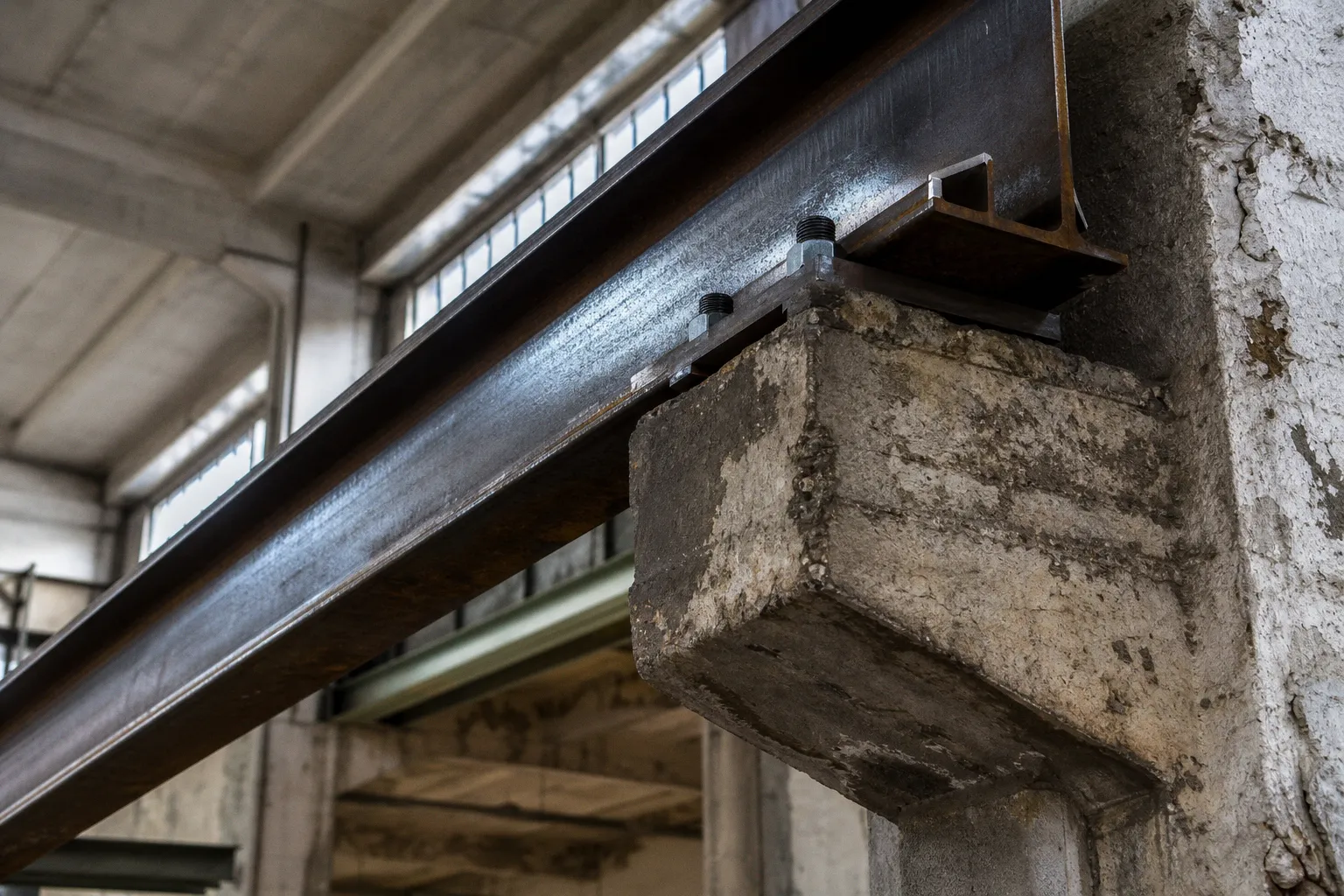

Kranbahnnachrüstung in Bestandshallen: Was die Statik erlaubt

Die Versuchung ist groß, nur auf die Nenntragfähigkeit des Krans zu schauen und einen passenden Kranbahnträger auszuwählen. Genau dort beginnt der Denkfehler.

Bei einer Kranbahnnachrüstung in Bestandshallen ist die Hublast nur ein Datensatz, nicht der Lastfall. Maßgebend ist, wie Radlasten, horizontale Kräfte, Beschleunigungen und wiederkehrende Beanspruchungen durch das gesamte vorhandene Tragwerk laufen. Wer versucht, diese Frage mit einem bunten Hallenmodell und einem einzelnen Trägernachweis zu beantworten, stellt oft zu spät fest: Die eigentliche Schwachstelle sitzt an der Konsole, im Stützenfuß oder in einem Fundament, das ursprünglich nie für Kranlasten vorgesehen war.

Warum die reine Traglast des Krans keine statische Aussage ist

„Der Kran hebt nur fünf Tonnen“ klingt nach einer klaren Vorgabe. Statisch ist es das nicht. Zwischen Hakenlast und Baugrund liegt eine Kette aus Komponenten, Anschlüssen und Verformungen. Jede davon kann den Entwurf begrenzen.

Ein Brückenkran erzeugt nicht einfach eine vertikale Last. Beim Verfahren wandern die Radlasten über die Kranbahn. Beim Anheben, Absetzen und Bremsen entstehen dynamische und horizontale Einwirkungen. Der Kran kann schief laufen, die Kranbrücke kann quer zur Fahrtrichtung Kräfte einleiten, und die Last steht in der Realität selten ideal mittig unter dem Haken. Die Statik muss also nicht nur eine maximale Kraft aufnehmen, sondern eine Folge bewegter Einwirkungen beherrschen.

DIN EN 1991-3 behandelt Einwirkungen aus Kranen und Maschinen. Für die Bemessung der Kranbahn selbst ist DIN EN 1993-6 einschlägig. Beide Regelwerke gehören zusammen: Die eine Norm beschreibt, was auf das Tragwerk einwirkt; die andere hilft dabei, die künftige Kranbahn als Tragwerk zu bemessen. Wer nur die Stahlprofile auslegt, ohne das Einwirkungsmodell sauber aufzubauen, produziert keine Planung, sondern eine Annahme mit Zeichnungskopf.

Die entscheidende Frage lautet daher nicht: „Welche Traglast soll der Kran haben?“ Sondern: „Welche Einwirkungen entstehen an welcher Stelle des vorhandenen Gebäudes – und welche Reserven hat dieses Gebäude dort tatsächlich?“

Eine Kranbahn wird nicht dadurch sicher, dass ihr Träger groß genug aussieht. Sie wird sicher, wenn die Lastkette bis ins Fundament geschlossen nachgewiesen ist.

Die Lastkette beginnt am Kranrad, nicht am Hallenquerschnitt

Für die hallenstatik für brückenkran sind insbesondere diese Größen relevant:

• Vertikale Radlasten: Sie entstehen aus Eigengewicht von Kranbrücke und Katze, Nutzlast, Lastaufnahmemittel und den dynamischen Anteilen beim Hubvorgang. Entscheidend ist nicht nur deren Summe, sondern ihre Verteilung auf einzelne Räder.
• Horizontalkräfte in Kranbahnlängsrichtung: Beschleunigen und Bremsen leiten Kräfte in Kranbahn, Stützen und Aussteifung ein. Gerade bei Hallen, deren Längsaussteifung knapp ausgelegt oder später durch Umbauten geschwächt wurde, wird das schnell relevant.
• Horizontalkräfte quer zur Kranbahn: Schräglauf, Führungskräfte und betriebliche Toleranzen beanspruchen den Kranbahnträger häufig zusätzlich zur vertikalen Biegung. Aus einem scheinbar einfachen Balken wird ein Bauteil mit zweiachsiger Biegung und gegebenenfalls Torsion.
• Lokale Einwirkungen an Konsolen und Anschlüssen: Eine Konsole kann unter einer konzentrierten Radlast anders reagieren als die Stütze im globalen Hallennachweis. Das ist kein Detail am Rand, sondern oft der Punkt, an dem eine Nachrüstung wirtschaftlich kippt.
• Verformungen und Verdrehungen: Ein Träger, der rechnerisch nicht versagt, ist noch nicht automatisch betriebstauglich. Zu große Durchbiegungen, Schiefstellungen oder unterschiedliche Setzungen können den Kranlauf beeinträchtigen und Folgeschäden provozieren.

Die Kranherstellerunterlagen liefern dafür eine wesentliche Grundlage: Radstände, Spurweite, maximale und minimale Radlasten, Eigengewichte, Kran- und Hubklasse sowie Angaben zu Beschleunigung und Betriebsweise. Fehlen diese Daten oder werden sie durch pauschale Vergleichswerte ersetzt, bleibt die gesamte Rechnung unscharf. Das lässt sich nicht durch einen höheren Sicherheitsansatz „wegplanen“. Ein falsches Lastmodell bleibt falsch, auch wenn es konservativ aussieht.

Was bei einer Kranbahn statik prüfung im Bestand wirklich untersucht wird

Eine Kranbahnnachrüstung ist keine isolierte Stahlbaumaßnahme. Sie verändert das Lastregime einer Halle. Das vorhandene Tragwerk muss deshalb als System gelesen werden: vom Kranrad über Schiene, Träger und Konsole bis zu Stütze, Aussteifung und Fundament.

In der Praxis beginnt die Arbeit selten mit der Berechnung. Zuerst steht die Bestandsaufnahme. Alte Bestandspläne sind wertvoll, aber keine Gewährleistung. Zwischen genehmigter Zeichnung, Ausführungsplanung und tatsächlich gebautem Zustand liegen bei Industriehallen nicht selten mehrere Umbauphasen, zusätzliche Leitungen, Durchbrüche, entfernte Verbände oder nachträglich angeschweißte Konstruktionen. Das Datenmodell der Halle ist dann nicht falsch, es ist schlicht unvollständig.

Die Untersuchung folgt einer klaren Reihenfolge

1. Kran und Nutzung definieren

Benötigt werden belastbare Herstellerdaten und ein realistisches Betriebsszenario. Ein Kran, der gelegentlich Werkzeug hebt, ist statisch anders einzuordnen als ein Kran, der im Mehrschichtbetrieb regelmäßig nahe der Nennlast fährt. Hubhöhe, Fahrwege, Lastkollektiv und geplante Nutzung dürfen nicht erst nach der Stahlbestellung geklärt werden.

2. Bestand geometrisch und konstruktiv erfassen

Stützenabstände, Querschnitte, Knotenpunkte, vorhandene Konsolen, Verbände, Dachscheiben und Fundamente werden aufgenommen. Bei Stahlhallen gehören Materialzustand, Korrosion, Schweißnähte, Schraubverbindungen und mögliche Querschnittsschwächungen dazu. Eine überstrichene Konsole wird durch Farbe nicht tragfähiger.

3. Lastabtragung modellieren

Erst jetzt lässt sich nachvollziehen, welche Kranlasten welche Bauteile erreichen. Häufig zeigt sich, dass die vertikale Tragfähigkeit einer Stütze nicht das Hauptproblem ist. Kritischer können die Einleitung der Horizontallasten, die Rahmenwirkung oder die Längsaussteifung sein.

4. Tragfähigkeit und Gebrauchstauglichkeit nachweisen

Zu untersuchen sind Kranbahnträger, Konsolen, Stützen, Anschlüsse, Verbände und Fundamente. Je nach Hallensystem kommen Rahmenecken, Dachverbände oder Wandriegel hinzu. Neben der Grenztragfähigkeit sind Verformungen, Verdrehungen und die Kranbahnausrichtung zu bewerten.

5. Verstärkung als System entwerfen

Wenn Reserven fehlen, ist „mehr Stahl“ nicht automatisch die beste Antwort. Eine zusätzliche Stütze kann die Fundamentfrage verschärfen. Ein verstärkter Kranbahnträger hilft wenig, wenn die Konsole ausknickt oder der Anschluss nicht übertragungsfähig ist. Gute Lösungen verschieben das Problem nicht nur weiter nach unten.

Die Tabelle ersetzt keine Berechnung, aber sie zeigt, warum ein einzelner Nachweis für den Kranbahnträger fachlich zu kurz greift. In der Bestandsplanung ist das wiederkehrende Muster: Das sichtbare Bauteil wird geprüft, die unsichtbare Lastweiterleitung wird vorausgesetzt. Bei Kranbahnen ist das eine riskante Abkürzung.

Kranbahnträger nachrüsten: Der Anschluss entscheidet mit

Der Kranbahnträger steht im Fokus, weil er die Schiene trägt und die Radlasten direkt aufnimmt. Seine Bemessung nach DIN EN 1993-6 umfasst aber deutlich mehr als die klassische Biegespannung. Wandernde Lasten, Querkraft, zweiachsige Biegung und Torsion können zusammentreffen. Bei unsymmetrischen Querschnitten, exzentrischer Schienenlage oder ungünstiger Führung wächst die Bedeutung der Verdrehung schnell.

Besonders im Bestand wird gern übersehen, dass die Schiene nicht nur „oben draufliegt“. Ihre Befestigung, die Lagerung des Trägers und die Ausbildung der Anschlüsse beeinflussen die reale Kraftübertragung. Ein nachträglich aufgesetzter Träger verändert zudem oft den Hebelarm der Last zur Stützenachse. Was vorher eine weitgehend zentrische Belastung war, wird zu einer zusätzlichen Biegebeanspruchung der Stütze.

Auch die Ausführung ist Teil der statischen Qualität. Für Stahltragwerke gilt derzeit DIN EN 1090-2 in der Ausgabe September 2024. Sie regelt die technische Ausführung unter anderem für warmgewalzte und kaltgeformte Baustahlerzeugnisse bis zur Stahlgüte S700. Das klingt nach Werkstattdetail. In Wahrheit entscheidet sich dort, ob der geplante Anschluss mit seinen Schweißnähten, Schrauben, Toleranzen und Montagezuständen überhaupt so entsteht, wie er im Nachweis angesetzt wurde.

Ein typischer Schnittstellenfehler: Die Tragwerksplanung rechnet einen Anschluss mit einer bestimmten Steifigkeit, die Montage benötigt aber Langlöcher oder eine konstruktive Anpassung vor Ort. Das kann erforderlich und sinnvoll sein. Es muss nur zurück in die Planung. Der Satz „Das lösen wir auf der Baustelle“ ist bei einer Kranbahn kein Ausführungsprinzip, sondern ein Hinweis auf einen offenen Datensatz.

Der kritische Meter liegt oft zwischen Kranbahnträger und Stütze – dort, wo Tragwerksmodell und Montagewirklichkeit aufeinandertreffen.

Ermüdung: Die Last, die nicht einmal kommt, sondern tausendmal

Bei Hallennachrüstungen wird die Traglaststeigerung der Industriehalle häufig als einmaliger Maximalwert gedacht. Kranbetrieb funktioniert anders. Die Kranbahn wird zyklisch beansprucht: Der Kran fährt, hält, hebt, senkt, bremst, fährt zurück. Nicht jede Fahrt läuft unter Volllast. Aber die Summe der Lastspiele kann für Details, Anschlüsse und Schweißnähte maßgebend sein.

DIN EN 1993-1-9 enthält die Nachweisverfahren zur Ermüdungsfestigkeit von Bauteilen, Verbindungen und Anschlüssen. Für Kranbahnen ist das besonders relevant, weil Wanderlasten nicht nur den Hauptträger beanspruchen. Sie belasten auch Schweißdetails, Steifen, Konsolenanschlüsse und Befestigungspunkte wiederholt.

Ob ein Ermüdungsnachweis erforderlich beziehungsweise maßgebend wird, lässt sich nicht aus der Krantragfähigkeit allein ableiten. Dafür braucht es Angaben zu Lastspielzahl, Hubklasse, Fahrzyklen, Lastkollektiv und Detailausbildung. Eine fünf-Tonnen-Anlage im gelegentlichen Instandhaltungseinsatz ist nicht dieselbe Aufgabe wie ein fünf-Tonnen-Kran in einer Fertigungslinie mit dauerhaftem Taktbetrieb. Die identische Zahl auf dem Typenschild erzeugt eben keine identische statische Realität.

Hier hilft Skepsis gegenüber einer verbreiteten Formel: „Die Halle steht seit 30 Jahren, da wird sie den Kran auch aushalten.“ Das Alter ist kein Nachweis; es ist zunächst nur ein Hinweis darauf, dass die Halle für ihre bisherige Nutzung funktioniert hat. Eine neue zyklische Einwirkung kann andere Bauteile und andere Versagensmechanismen aktivieren als Dach- und Windlasten.

Bei der Bewertung bestehender Stahlbauteile ist außerdem der Zustand entscheidend. Korrosion an Auflagerbereichen, nachträgliche Bohrungen, alte Schweißreparaturen oder unklare Materialgüten sind keine Nebensächlichkeiten. Sie verändern die verfügbare Reserve und müssen in eine belastbare Bestandsbewertung eingehen. Nicht jede Abweichung führt zur Verstärkung. Aber jede nicht geklärte Abweichung bleibt ein Risiko im Modell.

Verstärken, ergänzen oder die Last anders führen?

Wenn die Untersuchung zeigt, dass Teile des Tragwerks nicht ausreichen, gibt es mehrere Wege. Welche Lösung sinnvoll ist, hängt von Bauablauf, laufender Produktion, Zugänglichkeit, Brandschutz, vorhandenen Fundamenten und der künftigen Kranlogistik ab. Ein universeller Verstärkungsumfang existiert nicht – und jeder, der ihn ohne Bestandsaufnahme anbietet, verkauft eher ein Schema als eine Lösung.

Mögliche konstruktive Ansätze sind:

• Verstärkung vorhandener Kranbahnträger, etwa durch ergänzende Querschnitte oder eine geänderte Tragwirkung. Das funktioniert nur, wenn Auflager und Anschlüsse die zusätzlichen Kräfte ebenfalls übertragen können.
• Nachrüstung von Konsolen an bestehenden Stützen, wenn deren Querschnitt, Anschlusszone und Fundament die neue Einleitung tragen. Hier sind lokale Nachweise besonders wichtig.
• Zusätzliche Stützenreihen oder unabhängige Kranbahnstützen, um die vorhandene Halle zu entlasten. Das kann statisch sauber sein, fordert aber Platz, neue Fundamente und einen abgestimmten Bauablauf.
• Verstärkung von Aussteifung und Verbänden, wenn horizontale Kranlasten bisher nicht ausreichend in den Baugrund geführt werden. Das ist häufig weniger sichtbar als ein neuer Träger, aber nicht weniger wirksam.
• Anpassung des Kranbetriebs oder der Kranart, etwa durch eine andere Spannweite, Nutzlast oder Nutzungsklasse. Auch das ist eine Planungsoption, keine Niederlage.

Gerade bei laufender Produktion sollte die Tragwerksplanung nicht nach der Konstruktion enden. Montageabschnitte, temporäre Abfangungen, Kranwege für den Einbau und Einschränkungen im Betrieb gehören früh auf den Tisch. Eine technisch gute Verstärkung, die nur nach einem vollständigen Produktionsstopp montierbar wäre, kann wirtschaftlich die schlechtere Lösung sein.

Nach der Montage beginnt die Betriebspflicht

Die Montage eines Brücken- oder Wandlaufkrans beendet die Aufgabe nicht. Nach Anhang 3 der Betriebssicherheitsverordnung ist vor der ersten Inbetriebnahme nach Montage oder Installation eine Prüfung durch einen Prüfsachverständigen erforderlich. Im Betrieb folgt mindestens jährlich eine wiederkehrende Prüfung durch eine zur Prüfung befähigte Person.

Diese Prüfpflicht betrifft den Kran als Arbeitsmittel. Sie ersetzt nicht den objektbezogenen Standsicherheitsnachweis der Halle und der Kranbahn. Umgekehrt ersetzt ein sauberer statischer Nachweis keine Prüfung des montierten Krans. Beide Ebenen sind getrennt, müssen aber praktisch zusammenpassen.

Für Brücken- und Portalkrane liefert DIN EN 15011 in der Ausgabe August 2022 den relevanten technischen Rahmen; gegenüber der Vorgängerausgabe wurden unter anderem Regelungen zu dynamischen Wirkungen beim Anheben einer auf dem Boden ruhenden Last überarbeitet beziehungsweise ergänzt. Das unterstreicht einen Punkt, der bei Nachrüstungen gern untergeht: Der Kran ist kein ruhendes Gewicht. Sein Betrieb ist Teil der Einwirkung.

Eine lückenlose Dokumentation verbindet dabei Planung, Montage und späteren Betrieb. Dazu gehören Herstellerdaten, Bestandsunterlagen, statische Nachweise, Ausführungsdetails, Prüfunterlagen und nachvollziehbare Angaben zu späteren Änderungen. Wenn Jahre später eine höhere Tragfähigkeit, ein anderer Kran oder ein geänderter Produktionsablauf gefordert wird, entscheidet diese Dokumentation darüber, ob man belastbar weiterplanen kann – oder wieder bei null beginnt.

Was die Statik tatsächlich erlaubt

Eine Kranbahnnachrüstung in Bestandshallen kann sehr gut funktionieren. Sie ist weder ein Sonderfall, der grundsätzlich problematisch wäre, noch ein Katalogprodukt mit immer gleichem Stahlquerschnitt. Ihre Qualität entscheidet sich daran, ob die Lasten vollständig erfasst und konsequent durch das Bestandsgebäude verfolgt werden.

Die richtige Reihenfolge ist unspektakulär: Kran und Betrieb definieren, Bestand ehrlich aufnehmen, Einwirkungen nach DIN EN 1991-3 ansetzen, Kranbahn nach DIN EN 1993-6 planen, Ermüdung und Anschlüsse bewerten, Ausführung sauber abstimmen und den Betrieb prüfbar organisieren. Das ist weniger glamourös als ein neues dreidimensionales Modell. Aber es ist der Workflow, der verhindert, dass aus einer Produktivitätsmaßnahme eine teure Verstärkung unter Zeitdruck wird.

Statik erlaubt nicht einfach einen Kran. Sie erlaubt eine nachvollziehbar geplante Lastabtragung. Alles andere ist Hoffnung mit Schienen darauf.
