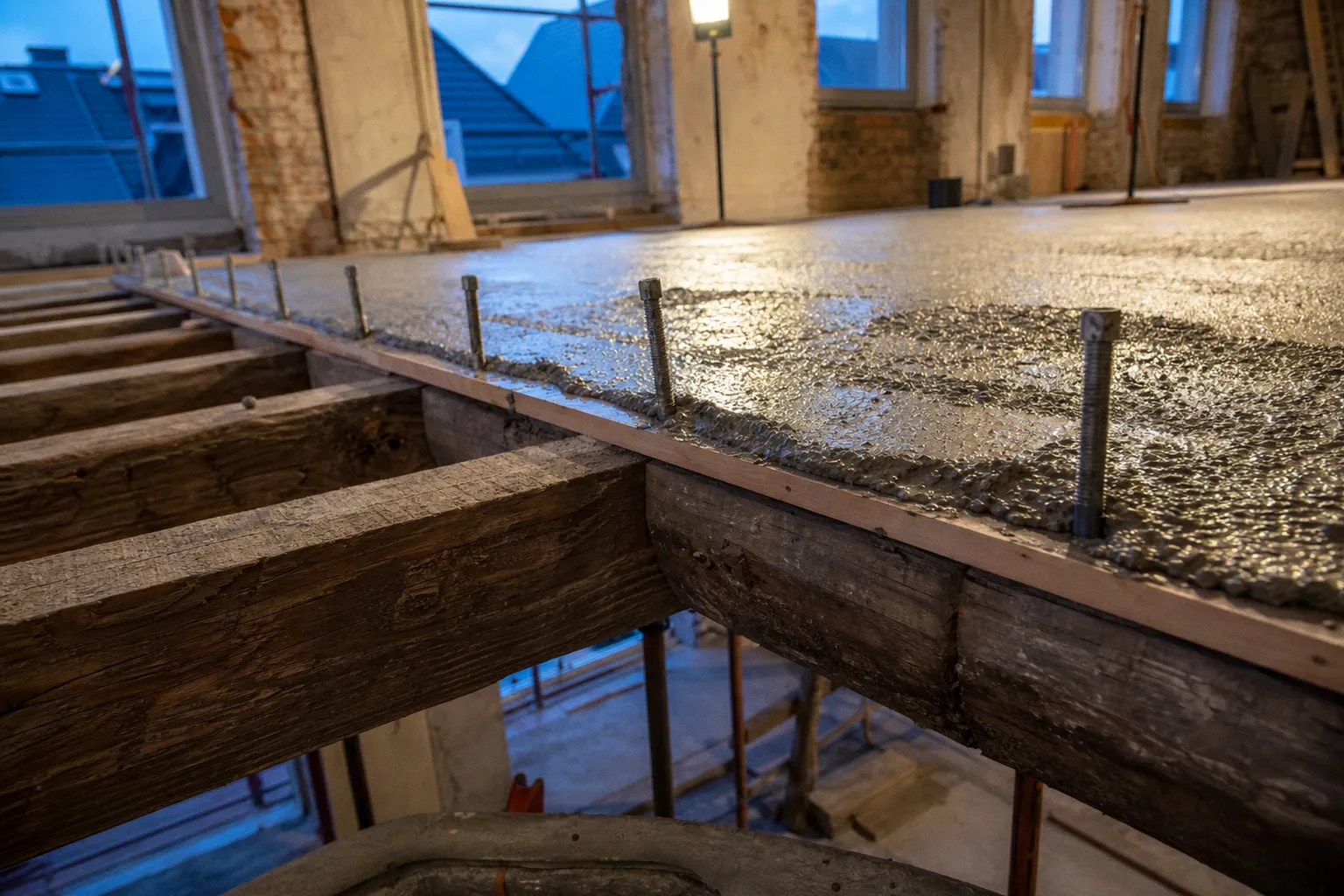

Holz-Beton-Verbund: Tragfähigkeit alter Decken steigern

Holz-Beton-Verbund: Tragfähigkeit alter Decken steigern

Diese Konstruktion hat ihre Lasten und ihre Krümmungen oft jahrzehntelang getragen – doch wenn heutige Nutzungsanforderungen hinzukommen oder zusätzliche Lasten aus einem neuen Fußbodenaufbau, aus leichten Trennwänden oder aus veränderten Verkehrslasten, wird die Tragfähigkeit alter Decken zum Thema. Dann stellt sich eine Frage, die in unserer Arbeit am Altbau immer häufiger auftaucht: Reicht eine Verstärkung im Bestand, oder lässt sich die vorhandene Decke durch eine Holz-Beton-Verbunddecke ertüchtigen, ohne den Bestand vollständig abzubrechen?

Eine seriöse Antwort klingt nüchterner als manches Marketingversprechen: Eine pauschale Aussage – „eine Holz-Beton-Verbunddecke erhöht die Tragfähigkeit um soundso viel Prozent" – lässt sich nicht treffen, weil die Ausgangslage in jedem Objekt anders ist. Was sich hingegen sehr wohl entscheiden lässt, ist die Frage, ob die HBV-Bauweise für das konkrete Vorhaben das richtige Werkzeug ist und unter welchen Voraussetzungen sie als belastbares Sanierungsverfahren in Frage kommt. Wir wollen im Folgenden erklären, wie das Tragprinzip funktioniert, warum eine gründliche Bestandsaufnahme unverzichtbar ist, welche Verbindungsmittel zur Verfügung stehen und welches Regelwerk aktuell gilt.

Tragprinzip und statische Wirkungsweise der Verbundkonstruktion

Zwei Materialien, eine Aufgabe

Das Grundprinzip der Holz-Beton-Verbunddecke folgt einer klassischen Aufgabenteilung der Biegelehre: Der Betongurt übernimmt überwiegend die Druckkräfte im oberen Querschnittsbereich, der Holzbalken die Zugkräfte im unteren Querschnitt. Wenn beide Teile schubfest miteinander verbunden sind, wirken sie wie ein gemeinsamer Träger, dessen ideeller Schwerpunkt sich nach oben verschiebt – mit dem Effekt, dass der innere Hebelarm wächst und sowohl die Tragfähigkeit als auch die Biegesteifigkeit der Gesamtkonstruktion im Vergleich zur ungestützten Holzbalkendecke deutlich zunehmen können. Diese Logik gilt unabhängig davon, ob die Holzbalken einer Bestandsdecke ertüchtigt oder ob Neubalken in eine HBV-Konstruktion eingebunden werden.

Eine Holz-Beton-Verbunddecke nutzt die jeweilige Stärke der Materialien: Beton drückt, Holz zieht – die schubfeste Fuge macht daraus einen gemeinsamen Träger.

Warum die Fuge der entscheidende Punkt ist

Entscheidend ist nicht allein, dass Holz und Beton nebeneinander liegen, sondern dass zwischen ihnen Längsschubkräfte übertragen werden können. Genau hier setzen die Verbundmittel an: Sie müssen die Relativverschiebung in der Fuge so weit begrenzen, dass sich das Zusammenwirken tatsächlich einstellt. Wenn diese Kräfte nicht oder nur unzureichend übertragen werden, wirken beide Querschnittsteile mehr oder weniger unabhängig – und der angestrebte Tragfähigkeitsgewinn bleibt aus. Das erklärt auch, warum eine schwere Aufschüttung oder eine Estrichschicht ohne nachgewiesenen Schubverbund die alte Decke nicht automatisch verstärkt: Ohne Fuge kein gemeinsamer Träger.

Notwendigkeit der Bestandsaufnahme: Von der Feuchteprüfung bis zum Balkenkopf

Was eine HBV-Sanierung voraussetzt

Eine Verstärkung im Bestand kann nur dann sinnvoll geplant werden, wenn wir den Bestand tatsächlich kennen. Das klingt nach Selbstverständlichkeit, ist aber in der Projektpraxis immer wieder der erste Stolperstein: Zu viele Entscheidungen über Aufbauten und Schubverbinder werden getroffen, bevor jemand die Balkenauflager gesehen hat. Für die Holz-Beton-Verbundbauweise im Altbau heißt das konkret: Holzqualität, Restquerschnitte, Auflagerpressung, Spannweiten, Balkenabstand, vorhandene Durchbiegung, Feuchtezustand sowie Hinweise auf Schädlings- oder Pilzbefall müssen objektbezogen geprüft werden, bevor wir eine Lösung skizzieren können.

Was passieren kann, wenn niemand hinschaut

Wie ernst diese Forderung gemeint ist, illustriert ein Forschungsbericht des Fraunhofer-Instituts für Bauphysik IBP, der sich mit der Sanierung einer denkmalgeschützten Holzbalkendecke befasst. Bei der Öffnung der Decke zeigte sich, dass nahezu alle Balkenköpfe massiv von holzzerstörenden Pilzen befallen waren – 24 geschädigte Balkenköpfe wurden daraufhin in insgesamt sechs unterschiedlichen Sanierungsvarianten untersucht. Das ist kein Einzelfall aus einem Lehrbuch, sondern ein typisches Bild aus der Altbaupraxis: Allein die Feuchteentwicklung an Auflagern, an Wandscheiben oder im Bereich ehemaliger undichter Fußböden kann ausreichen, um die für eine HBV-Lösung notwendige Tragfähigkeit des Holzbauteils ernsthaft in Frage zu stellen. Bemerkenswert war im genannten Fall, dass der Wassergehalt der Hölzer im letzten Messjahr bereits unter 16 Massenprozent lag – ein Hinweis darauf, dass auch „trocken aussehende" Auflager nicht automatisch unkritisch sind.

Holz-Beton-Verbund ist eine Sanierungsmethode für intakte Holzbalkendecken – nicht für Balken, deren Substanz bereits abgegolten ist.

Balkenköpfe, Auflager und ihre Lastabtragung

Wir nehmen uns für eine seriöse Bestandsaufnahme die folgenden Punkte vor, weil jeder einzelne die Wahl des späteren Verbundsystems beeinflusst:

• Sichtprüfung und gegebenenfalls endoskopische Untersuchung der Auflagerbereiche auf Pilzbefall, Fäulnis oder Insektenfraß
• Bestimmung der Holzfeuchte über mehrere Messpunkte, gerade in Bereichen angrenzender Wände oder Außenmauern
• Ermittlung der tatsächlichen Restquerschnitte – Querschnittsschwächungen durch Stemmarbeiten, Leitungsführungen oder Fraß mindern die nutzbare Tragfähigkeit
• Aufnahme der Feldweite, des Balkenabstands, der Balkenauflagertiefe und der Wandbeschaffenheit
• Dokumentation der heute vorhandenen Durchbiegung als Indikator für das bisherige Tragverhalten
• Klärung, welche zusätzlichen Lasten aus neuem Aufbau, aus Trennwänden oder aus höherer Ausbaulast zu erwarten sind

Erst wenn diese Punkte zusammengetragen sind, lässt sich entscheiden, ob die vorhandene Holzbalkendecke in eine Holz-Beton-Verbunddecke eingebunden werden kann – und falls ja, welche Ertüchtigung der Balkenköpfe parallel erforderlich wird, etwa Aufdoppelungen, seitliche Laschen oder eine Verstärkung der Auflagerpressung, die wir dann mit dem Statikbüro detailliert abstimmen.

Technische Anforderungen an Schubverbinder und Verbindungsmittel

Das Spektrum der verfügbaren Systeme

Wer mit der HBV-Bauweise arbeitet, sieht sich einer erfreulich breiten Palette an Verbundmitteln gegenüber, die wir je nach Objekt sehr unterschiedlich einsetzen. Schrauben aus verzinktem oder nichtrostendem Stahl lassen sich – gegebenenfalls quer zur Faser eingedreht – mit verschiedenen Tellerköpfen in unterschiedlichen Winkeln anordnen; sie wirken schub- und abhebesichernd zugleich und sind in vielen Sanierungen der Standardfall. Kerven – quer in den Holzbalken eingeschnittene Auflager – schaffen einen Formschluss, der die Schubkraft über Kontakt überträgt und bei sorgfältiger Ausführung sehr verschiebungsarm arbeitet; in der DIN CEN/TS 19103/NA:2025-11 sind Kerven mit rechtwinklig zur Faser eingebrachten Tellerkopfschrauben als Abhebesicherung ausdrücklich mit angesprochen. Nagelplatten und Flachstahlschlösser sind interessant, wenn größere Lasten pro Verbindungspunkt übertragen werden sollen. Eingeklebte Schrauben oder eingeklebte Bleche wiederum verlangen kontrollierte Holzqualität und eine entsprechende Qualitätssicherung, bieten dafür aber hohe Tragfähigkeiten pro Punkt.

Was oft unterschätzt wird: die Schalung in der Fuge

In der Praxis machen wir immer wieder die Erfahrung, dass eine vermeintlich untergeordnete Größe über Erfolg oder Misserfolg der Sanierung entscheidet: die Schalung, die zwischen Holz und Frischbeton verbleibt. Sie ist statisch nicht neutral. Dicke und Material der Schalung beeinflussen sowohl die Tragfähigkeit der Verbindungsmittel als auch den Verschiebungsmodul, also das Maß, in dem sich die Fuge unter Last tatsächlich „weich" verhält. In den Bemessungsunterlagen der Systeme wird dieser Punkt inzwischen klar adressiert; wir halten ihn an dieser Stelle fest, weil eine Sanierungsplanung, die Schalbretter oder Schalungsplatten isoliert als „bauliche Nebenleistung" behandelt, später unangenehm überrascht werden kann.

Anforderungen an die Bemessung der Verbundfuge

Ein nicht zu unterschätzender Punkt ist die Frage, wie viele Verbundmittel je Scherfuge und je Längeneinheit erforderlich sind, damit die Kraftübertragung tatsächlich stattfindet. Hier bewegen wir uns in einem Bereich, der nur über die objektspezifische Berechnung sauber gelöst werden kann – und genau das ist der Grund, warum wir von pauschalen Werten abraten. Wer für eine Bestandssanierung eine HBV-Lösung prüft, sollte mindestens diese drei Größen kennen:

Diese Übersicht ist bewusst knapp gehalten, weil im Einzelfall die Werte aus dem jeweiligen Verwendbarkeitsnachweis beziehungsweise der jeweiligen allgemeinen Bauartgenehmigung zu übernehmen sind – was uns nahtlos zum Regelwerk führt.

Regelwerke und bauaufsichtliche Zulassungen im Überblick

Was die Norm leistet – und was nicht

Wer in Deutschland eine Holz-Beton-Verbunddecke plant und bemisst, bewegt sich derzeit in einem Normenfeld, das sich gerade erst sortiert. Die zentrale Säule ist die DIN CEN/TS 19103 als Technische Spezifikation für die Bemessung solcher Verbundkonstruktionen; die nationale Ergänzung ist die DIN CEN/TS 19103/NA:2025-11, die im November 2025 als Vornorm erschienen ist und 21 Seiten umfasst. Sie ersetzt den Entwurf von 2024-09 und gilt ausdrücklich nur zusammen mit der zugrundeliegenden Technischen Spezifikation von Februar 2022. Da die nationale Fassung als Vornorm eingestuft ist, hat sie noch nicht den Status einer eingeführten technischen Baubestimmung; ihre Anwendung muss daher immer im Zusammenhang mit den bauaufsichtlichen Anforderungen des jeweiligen Landes gesehen werden.

Warum es bei vielen Bauarten zusätzlicher Nachweise bedarf

Wir müssen berücksichtigen, dass die Planung, Bemessung und Ausführung von Holz-Beton-Verbundbauarten laut DIBt nicht abschließend technisch geregelt ist. Je nachdem, welches konkrete System zum Einsatz kommt – also welche Schraube mit welcher Tellerkopfform, welche Kerve mit welcher Abhebesicherung, welches eingeklebte System mit welchem Klebstoff – können allgemeine Bauartgenehmigungen, allgemeine bauaufsichtliche Zulassungen oder Europäische Technische Bewertungen zusätzlich zur Norm erforderlich werden. Wer sich diese Mühe im Vorfeld spart, läuft Gefahr, dass die zuständige Bauaufsichtsbehörde die Ausführung nicht oder nur mit Auflagen anerkennt. Wir empfehlen deshalb, die Verwendbarkeitsnachweise des gewählten Systems bereits in der Vorplanung zusammenzustellen, damit Bemessung und Ausführung am Ende auf derselben Grundlage stehen.

Brandschutz und Schallschutz: eigene Kapitel, eigene Nachweise

Zwei Themen blenden wir an dieser Stelle nicht aus, weil sie in Sanierungen regelmäßig auftauchen und nicht durch die reine Tragfähigkeitsbetrachtung gelöst werden: den Brandschutz und den Schallschutz. Eine allgemein gültige Aussage – etwa „eine HBV-Decke erreicht grundsätzlich F 60 ohne weitere Maßnahmen" – lässt sich seriös nicht treffen. Die erreichbare Feuerwiderstandsdauer hängt vom Gesamtaufbau ab, also von der Betongurtdicke, der konstruktiven Ausbildung der Fuge, der Wahl und Anordnung der Bewehrung und vom Verhalten des verbleibenden Holzbauteils im Brandfall. Auch beim Schallschutz ist die HBV-Konstruktion nur ein Teil der Lösung; die flankierende Schalldämmung wird durch die Masse des Betongurts und durch die Entkopplung von den umgebenden Bauteilen mitbestimmt. Wir weisen an dieser Stelle nur darauf hin, damit in der Planung keine Lücken entstehen.

Bemessungsgrundlagen: Tragfähigkeit und Gebrauchstauglichkeit im Fokus

Tragsicherheit ist die halbe Miete

Im Altbau ist die Versuchung groß, sich bei der Bemessung allein auf den Tragfähigkeitsnachweis zu konzentrieren – schließlich sind es oft die hinzukommenden Lasten, die den Anlass für die Sanierung geben. Das greift zu kurz. Eine HBV-Konstruktion muss nicht nur die Biegetragfähigkeit im Feld, die Querkrafttragfähigkeit an den Auflagern und die Tragfähigkeit der Verbindungsmittel je Scherfuge nachweisen, sondern sie braucht auch eine Längsschubbemessung, eine Auflagerpressungsbetrachtung und eine Bewehrungsbemessung im Betongurt. All das gehört zusammen und muss in der statischen Berechnung als Gesamtsystem geführt werden, nicht als Addition unabhängiger Bauteilnachweise.

Gebrauchstauglichkeit: was wirkt, wenn nichts mehr wegbricht

Wir machen in unseren Projekten immer wieder die Beobachtung, dass die Gebrauchstauglichkeit – also Durchbiegung, Schwingungsverhalten und Rissbreiten im Betongurt – die eigentliche Tücke der Sanierung ist. Holzdecken im Bestand haben oft über Jahrzehnte „durchgehangen", und die Bewohner haben sich an eine bestimmte Deckenkontur gewöhnt. Eine HBV-Verstärkung verändert das Verformungsbild; sie verringert zwar die rechnerische Durchbiegung, aber das Verhältnis von Holz- zu Betonsteifigkeit, der Verschiebungsmodul der Fuge und das Kriechen des Betons bestimmen das tatsächliche Verhalten unter langfristiger Last. Wir empfehlen daher, bereits in der Vorplanung ein Verformungsbild mit Endkriechzahl anzugeben, damit der Bauherr weiß, welche Bewegungen nach der Sanierung noch zu erwarten sind.

Was eine seriöse Bemessung am Ende leisten muss

Wir fassen die Bemessungsaufgabe bewusst als Anforderungsprofil zusammen, weil jeder Punkt seinen eigenen Nachweis verlangt und keiner fehlen darf:

1. Biegetragfähigkeit der Verbunddecke, mit der jeweils maßgebenden Biegezug- und Biegedruckzone

2. Querkraft- und Auflagertragfähigkeit einschließlich Auflagerpressung

3. Längsschubkraft in der Verbundfuge und dafür ausreichend Verbundmittel mit nachgewiesenem Verschiebungsmodul

4. Biegebemessung und erforderliche Bewehrung im Betongurt inklusive Rissbreitennachweis

5. Gebrauchstauglichkeit: Durchbiegung und Schwingungsverhalten unter Berücksichtigung des Kriechens

6. Brandschutznachweis, abgestimmt auf das Gesamtsystem, nicht isoliert für den Betongurt

Was wir nicht versprechen

Eine Holz-Beton-Verbunddecke ist ein wirkungsvolles Sanierungsverfahren – aber kein Wundermittel. Es lässt sich aus den verfügbaren Quellen keine allgemeingültige Aussage ableiten, dass jede HBV-Konstruktion eine bestimmte Tragfähigkeitssteigerung um einen festen Faktor erreicht; ebenso wenig lässt sich eine für alle Altbauten gültige Betonplattendicke, Bewehrungsmenge oder Schraubenanzahl angeben. Der Grund ist einfach: Tragfähigkeit, Steifigkeit und Gebrauchstauglichkeit hängen vom jeweiligen Bestand, vom gewählten Verbundmittel und von den objektspezifischen Randbedingungen ab. Spannweiten von rund sechs bis zehn Metern, wie sie in Fachübersichten als typischer Anwendungsbereich für HBV-Decken genannt werden, sind ein Hinweis auf die Größenordnung, in der sich die Bauweise wirtschaftlich sinnvoll einsetzen lässt – aber auch hier entscheidet das konkrete Projekt, nicht die Bandbreite.

Unsere Position

Wir halten die Holz-Beton-Verbundbauweise für eine der sinnvollsten Antworten auf die Frage, wie sich alte Holzbalkendecken ertüchtigen lassen, ohne den Bestand vollständig aufzugeben. Sie nutzt die jeweiligen Stärken der beteiligten Materialien, sie lässt sich an eine breite Palette von Bestandssituationen anpassen, und sie ist mit dem aktuellen Stand von Normung und Bauartgenehmigungen in Deutschland ingenieurmäßig beherrschbar – vorausgesetzt, wir betreiben die Voraussetzungen sorgfältig.

Die Voraussetzungen sind genau die Punkte, die wir in diesem Text betont haben: eine gründliche Bestandsaufnahme vor jeder Bemessung, die Wahl des Verbundmittels passend zu Aufbau, Holzqualität und Zugänglichkeit, die Beachtung des aktuellen Normenstands mit DIN CEN/TS 19103 und DIN CEN/TS 19103/NA:2025-11 sowie die selbstverständliche Einbindung der jeweils maßgeblichen Verwendbarkeitsnachweise. Wer hier abkürzt, plant nicht billiger, sondern riskiert genau die Überraschungen, die im Forschungsbericht des Fraunhofer IBP exemplarisch beschrieben sind: einen schadhaften Bestand, der unter einer vermeintlich harmlosen Schicht das gesamte Sanierungskonzept in Frage stellt.

Wir plädieren daher für eine Haltung, die das Verfahren ernst nimmt, ohne es zu dogmatisieren. Die Holz-Beton-Verbunddecke ist nicht immer die richtige Lösung; es gibt Bestandssituationen, in denen ein vollständiger Deckenabbruch und ein Neubau wirtschaftlicher oder technisch sinnvoller ist. Aber wo die Holzsubstanz intakt, die Auflager trocken und die Randbedingungen geklärt sind, bietet die HBV-Bauweise eine elegante Verbindung von Bestandserhalt und Tragfähigkeitsgewinn – und genau darin liegt für uns der Wert dieser Konstruktionsweise für die Bauvorhaben, mit denen wir uns in Fulda und Umgebung täglich beschäftigen.
