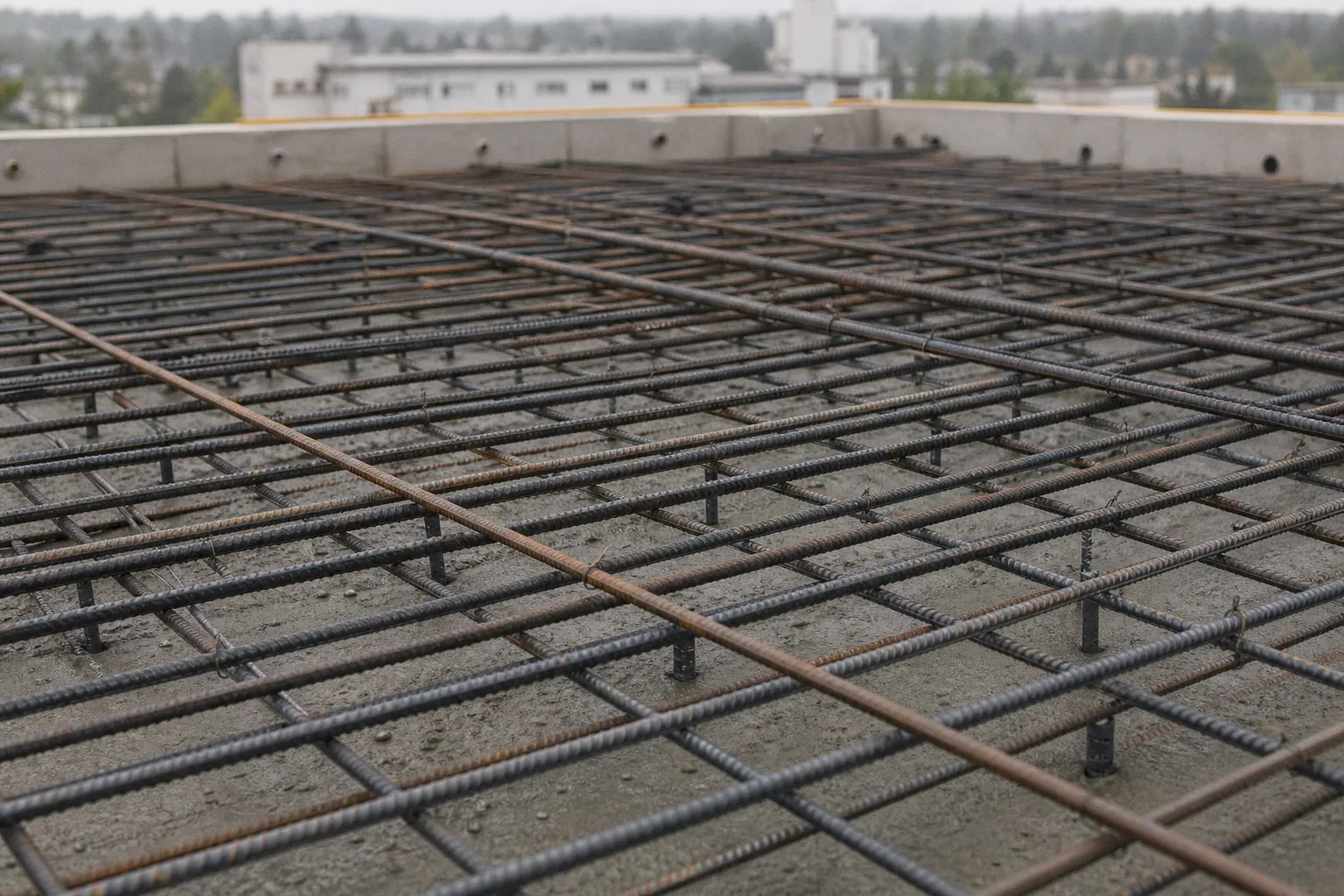

Dachlandeplätze auf Kliniken: Statische Anforderungen

Wir sprechen hier nicht von einer zusätzlichen Technikfläche, die ein paar Quadratmeter wiegt, sondern von einem hochbeanspruchten Bauteil, das gleichzeitig Tragwerk, Verkehrsfläche, Rückhaltebecken und Teil eines luftrechtlich genehmigten Systems ist. Die H-VV TB in der Ausgabe vom 20. November 2025 greift diesen Umstand auf und verweist für die allgemeinen Einwirkungen auf DIN EN 1991-1-1 mit Nationalem Anhang, während sie für Hubschrauberlandeplätze auf Dachdecken ergänzende Vorgaben macht. Wer diese Vorgaben nicht im Zusammenspiel mit der Gebäudestruktur, der Baustoffwahl und der späteren Nutzung denkt, plant am Ende doppelt – oder schlimmer: trägt Verantwortung für ein Dach, das den geforderten Sicherheitsstandard im Ernstfall nicht hält.

Wir gehen in diesem Text die statischen Anforderungen Schritt für Schritt durch. Dabei unterscheiden wir konsequent zwischen dem, was die hessische Verwaltungsvorschrift als ergänzende Einwirkung formuliert, und dem, was im Einzelfall über das Flughandbuch des vorgesehenen Hubschraubers, über die Genehmigungsbehörde und über die Bauaufsicht hinzukommt. Denn eines lässt sich aus der Praxis klar sagen: Die öffentlich-rechtliche Seite liefert das Gerüst, der konkrete Nachweis wird aber immer am Objekt geführt.

Tragwerksplanung unter den Vorgaben der H-VV TB

Die H-VV TB ist in Hessen seit dem 20. November 2025 als Technische Baubestimmung in Kraft. Für eine Klinik mit Dachlandeplatz bedeutet das zunächst: Wir bemessen nicht „nur“ nach DIN EN 1991-1-1, sondern müssen zusätzlich die landesspezifischen Ergänzungen für erhöhte Hubschrauberlandeplätze anwenden. Diese Ergänzungen betreffen ausdrücklich nicht das Eigengewicht des Hubschraubers allein – ein häufiger Irrtum, der in Vorstatiken immer wieder auftaucht. Stattdessen werden horizontale Einwirkungen in der Ebene der Start- und Landefläche, Anforderungen an die Sicherheitsfläche, Vorgaben zum Überrollschutz sowie Belastungen aus Schnee, Personal, Fracht, Betankung und Löschgeräten adressiert.

In der konkreten Bemessung wirkt sich das so aus, dass wir auf der Dachdecke mehrere Lastmodelle parallel führen müssen. Das Hubschraubereigengewicht und die dynamischen Effekte beim Aufsetzen bleiben nach den einschlägigen Luftfahrtregeln zu behandeln, während die hessischen Vorgaben die flankierenden Lasten ergänzen, die im normalen EC-Rechenweg sonst untergehen würden. Wir kombinieren also zwei Quellen: Die bauaufsichtlich eingeführte Norm für allgemeine Einwirkungen und die landesspezifische Verwaltungsvorschrift für die Besonderheiten eines erhöhten Hubschrauberlandeplatzes. Diese Kombination ist nicht additiv im Sinne eines „plus X Prozent", sondern strukturell: Sie zwingt uns, das Tragwerk in mehreren Lastfällen und Lastkombinationen nachzuweisen, und sie verlangt eine Last-Weiterleitung bis in die Gründung, die in der Statik oft separat ausgewiesen werden muss.

Wer an dieser Stelle mit einem pauschalen „Wir setzen eine Flächenlast von 5 kN/m² an" arbeitet, hat die Aufgabenstellung noch nicht erfasst. Eine Tragwerksplanung für einen Dachlandeplatz beginnt mit der Frage, welcher Hubschrauber dort später tatsächlich landen wird, in welcher Flugleistungsklasse operiert wird und wie das vom Betreiber vorgesehene Flughandbuch die geometrischen Randbedingungen festlegt. Erst danach lässt sich entscheiden, ob eine Standardauslegung greift oder ob eine einzelfallbezogene Betrachtung mit dem Luftfahrt-Bundesamt nötig wird.

Eine Dachlandeplatz-Statik beginnt nicht mit dem Hubschrauber, sondern mit der Frage, wie das Gebäude seine Lasten überhaupt in den Baugrund bringt.

Horizontale Lasten und Überrollschutz

Eine der häufig unterschätzten Anforderungen betrifft die horizontalen Nutzlasten. Die H-VV TB legt fest, dass in der Ebene von Start- und Landefläche sowie im umgebenden Sicherheitsstreifen eine horizontale Nutzlast von qk = 1,0 kN/m an der jeweils ungünstigsten Stelle des untersuchten Bauteilquerschnitts anzusetzen ist. Das klingt auf den ersten Blick nach einem moderaten Wert, wird aber spürbar, wenn wir die Bemessung an Stützen, Unterzügen oder Deckenspiegeln konsequent zu Ende führen. Denn diese Last greift nicht nur in der unmittelbaren Plattform, sondern muss über das Sicherheitsstreifenniveau hinaus in alle tragenden Bauteile eingeleitet werden, die den Streifen stützen oder umranden.

Wir unterscheiden bei der Lastführung zwei Ebenen. Die TLOF (Aufsetz- und Abhebefläche) und die FATO (Endanflug- und Startfläche) fallen bei erhöhten Hubschrauberlandeplätzen grundsätzlich zusammen, sofern das Flughandbuch keine abweichenden Geometrien vorgibt. In dieser zusammengefassten Fläche wirkt die horizontale Nutzlast als Linienlast an der Plattenkante, an jedem Trägeranschluss und an jedem Stützenkopf. Wir führen sie daher in mindestens zwei orthogonalen Richtungen, damit die Bewehrungsführung in der Decke nicht einseitig überdimensioniert wird.

Eine zweite horizontale Last betrifft den Überrollschutz. Ist dieser mindestens 10 cm hoch, ist am oberen Rand eine Horizontallast von 10 kN anzusetzen. Diese Last ist als Punkt- bzw. Linienlast an der Außenkante der Plattform zu verstehen und muss über Konsolen, Attiken oder Aufkantungen in die Dachdecke zurückgehängt werden. In der Praxis sehen wir hier immer wieder Schwachstellen, weil der Überrollschutz nachträglich als „Geländer" geplant wird und die Lastverankerung in der Statik nicht mitgeführt wird. Genau an dieser Stelle entstehen die typischen Baustellenprobleme, die wir aus der Bestandssanierung kennen: Eine nachträglich angebrachte Attika wird mit der vorhandenen Bewehrung in der Deckenrandschalung nicht kompatibel.

Die Vorgaben der H-VV TB für den Überrollschutz am Sicherheitsstreifen sind besonders knifflig: Er darf höchstens 0,25 m hoch sein, an abfallenden Rändern sind zusätzlich Geländer oder nach außen ansteigende Fanggitter für den Personenschutz vorzusehen. Das bedeutet, dass wir an der Außenkante des Sicherheitsstreifens mindestens zwei verschiedene Schutzfunktionen vereinen müssen, die beide Lasten in die Dachkonstruktion eintragen. Die schlanke Geometrie und die geforderte Sicherheit ergeben dabei eine konstruktive Schnittstelle, die in der Werk- und Montageplanung präzise zu koordinieren ist.

Dimensionierung von FATO und Sicherheitsflächen

Fehlen im Flughandbuch des vorgesehenen Hubschraubers Breitenangaben, darf die FATO für den Betrieb in Flugleistungsklasse 1 nicht schmaler als das 1,5-Fache der größten Gesamtlänge beziehungsweise Gesamtbreite des Bemessungshubschraubers sein. Diese Regel ist pragmatisch, weil sie ohne detailliertes Flugleistungsprofil eine auslegbare Geometrie liefert. Sie hat aber zwei Konsequenzen, die wir in der Planung frühzeitig mitdenken müssen: Erstens hängt die Mindestbreite direkt am gewählten Hubschraubertyp, und zweitens bestimmt diese Geometrie die späteren Sicherheitsflächen.

Die unmittelbar an die FATO anschließende Sicherheitsfläche muss eine Breite von mindestens 3 m aufweisen – oder, falls dieser Wert größer ist, das 0,25-Fache der größten Gesamtlänge beziehungsweise Gesamtbreite des maßgebenden Hubschraubers. Der größere Wert ist maßgebend. Bei einem typischen Rettungshubschrauber mittlerer Größe kann der 3-m-Wert bereits überschritten werden, weshalb die 0,25er-Regel in vielen Klinikprojekten die Dimensionierung trägt. Wir berechnen die Sicherheitsfläche daher nie ohne die Bemessungsmaße des tatsächlich vorgesehenen Luftfahrzeugs.

Die Sicherheitsfläche selbst muss einen Hubschrauber ohne Gefahr einer strukturellen Beschäglichen tragen können. Das klingt zunächst weich formuliert, hat aber klare statische Folgen: Sie ist als lastübertragende Fläche auszubilden, nicht nur als optische Markierung. In der Bemessung legen wir daher für die Sicherheitsfläche in der Regel dieselben statischen Anforderungen zugrunde wie für die FATO, sofern nicht abweichende betriebliche Vorgaben eine Reduktion erlauben. Allseitig ist sie zudem mit dem erwähnten Überrollschutz von höchstens 0,25 m Höhe zu begrenzen, was die Lastsituation an den Außenrändern weiter verschärft.

Wir planen die Sicherheitsfläche nie „on top" der FATO – sie ist ein eigenständiges lastabtragendes Bauteil mit eigenständiger Geometrie.

Für die Wahl des Bemessungshubschraubers gilt: Es kommt nicht auf das schwerste denkbare Muster an, sondern auf das Muster, das im konkreten Betrieb tatsächlich vorgesehen ist. In der Praxis sehen wir allerdings oft, dass Klinikbetreiber die Auslegung bewusst auf einen etwas größeren Typ ausdehnen, um für spätere Flottenwechsel flexibel zu sein. Diese Reserve ist sinnvoll, sollte aber in der Genehmigungsunterlage klar dokumentiert sein, damit das Luftfahrt-Bundesamt die Auslegungsbasis nachvollziehen kann. Andernfalls entsteht später eine Diskrepanz zwischen Statik und Betrieb, die bei einer Wiederaufbaugenehmigung oder bei einer Betreiberänderung zur teuren Nachrechnung wird.

Brandschutz, Entwässerung und betriebliche Sicherheitsaspekte

Statik endet nicht am Plattenrand. Die H-VV TB macht deutlich, dass für erhöhte Hubschrauberlandeplätze neben den horizontalen Einwirkungen auch Belastungen durch Personal, Schnee, Fracht, Betankung und Feuerlöschgeräte in die Auslegung einzubeziehen sind. Diese Positionen wirken in der Summe wie eine zweite Verkehrslastschicht, die wir nicht in einer pauschalen qk-Größe untergehen lassen können. Wir führen sie stattdessen als separate Lastfälle, weil ihre ungünstigste Anordnung mit der Hubschrauberstellung wechselt und sich die Lastbilder überlagern.

Die Entwässerung der Plattform ist eng mit der Tragfähigkeit verknüpft. Die Oberfläche muss rutschfest sein, den Bodeneffekt gewährleisten und Pfützenbildung vermeiden. Pfützen entstehen nicht nur durch Regen, sondern auch durch auslaufenden Treibstoff und Löschmittel im Brandfall. Beides muss aufgefangen werden, weshalb die H-VV TB ein Auffangbecken von mindestens 3 m³ vorsieht. Becken dieser Größe beanspruchen eine eigene statische Betrachtung: Sie müssen das Volumen tragen, sie müssen gegen das Eigengewicht des Lagerguts standsicher sein, und sie müssen in die Dachentwässerung integriert werden, ohne den Notüberlauf zu blockieren. Aus unserer Sicht ein Punkt, der in Vorentwürfen regelmäßig unterschätzt wird.

Im Brandfall muss zusätzlich zum Hauptzugang mindestens ein weiterer geeigneter Fluchtweg vorhanden sein. Die Tragwerksplanung reagiert darauf, indem die Deckenränder im Bereich der Fluchtwegpodeste lastfrei gehalten werden und die Anschlüsse der Fluchttreppen als eigene Lastpfade ausgewiesen werden. In Bestandsbauten ist das eine besondere Herausforderung, weil der nachträgliche Anbau eines zweiten Fluchtwegs oft die Position tragender Wände oder Stützen verändert. Hier spielt die materialökologische und bestandsschonende Herangehensweise, die wir aus der Sanierung kennen, voll hinein: Wo ein zweiter Fluchtweg gebraucht wird, ist zu prüfen, ob die Bestandsstruktur eine Verstärkung verträgt oder ob eine Ertüchtigung mit aufgeklebten CFK-Lamellen, mit zusätzlichen Stahlbauteilen oder mit einer lastumverteilenden Träger-Rost-Konstruktion möglich ist.

Schnee ist im hessischen Mittelgebirgsraum um Fulda kein Randthema. Wir setzen die Schneelast nach DIN EN 1991-1-3/NA an, müssen aber zusätzlich prüfen, ob der Hubschrauberlandeplatz im Winter regelmäßig geräumt wird oder ob eine Schneelast auf der Plattform stehen bleibt. Stehende Schneelast kann bei einer geschlossenen Schneedecke von 30–40 cm bereits 1 kN/m² und mehr erreichen, was die Spannweite zwischen Minimal- und Vollauslastung deutlich vergrößert. In Kombination mit den horizontalen Lasten aus der H-VV TB ergeben sich Lastkombinationen, die wir in der Statik konsequent mitführen.

Genehmigungsverfahren und Einzelfallprüfung nach LuftVO

Für Landestellen auf Gebäuden kann eine Genehmigung nach § 18 Absatz 4 LuftVO nur nach einer einzelfallbezogenen Prüfung durch das Luftfahrt-Bundesamt erteilt werden. Dieser Satz ist die juristische Klammer über der gesamten Tragwerksplanung. Die H-VV TB liefert die technischen Vorgaben, die Genehmigung aber wird immer im Einzelfall erteilt – und sie verlangt einen hinreichenden Sicherheitsstandard unter Berücksichtigung von Brandschutz, Fluchtwegen und Tragfähigkeit des Gebäudes.

Wir erleben in der Praxis, dass die Schnittstelle zwischen Bauaufsicht, Luftfahrt-Bundesamt, Feuerwehr, Klinik und Betreiber die eigentliche Planungsaufgabe darstellt. Die Statik muss in dieser Schnittstelle als gemeinsame Sprache dienen: Die Bauaufsicht liest die Lastannahmen, das Luftfahrt-Bundesamt liest die Bemessungsbasis, die Feuerwehr liest die Fluchtwegnachweise. Wenn diese drei Lesarten nicht zueinander passen, entstehen Rückfragen, Genehmigungsverzögerungen und im schlimmsten Fall Umplanungen am Tragwerk. Wir legen daher die Statik so auf, dass die Bemessungsbasis, die Lastmodelle und die Sicherheitsfaktoren in einem einzigen Dokument nachvollziehbar dargestellt sind.

Ein nicht zu unterschätzender Punkt ist die Vorlage eines Bestandsnachweises bei bestehenden Klinikdächern. Wenn eine Klinik ihren Landeplatz ertüchtigt oder den Hubschraubertyp wechselt, müssen wir die Tragreserven der vorhandenen Decken, Unterzüge, Stützen, Wände und Fundamente neu bewerten. In der Bestandssanierung arbeiten wir häufig mit reduzierten Sicherheitsbeiwerten nach Bestandsnormen – ein Vorgehen, das im Einzelfall begründet, in jedem Fall aber dokumentationspflichtig ist. Wir kombinieren die Bestandsstatik mit den neuen Lastannahmen, prüfen Schwingungsbegrenzungen und Ermüdung an relevanten Anschlüssen und führen, wo nötig, eine Ertüchtigung mit materialverträglichen Verfahren durch.

Die folgenden Aspekte verdichten sich für uns zu einem Pflichtenkatalog, der nicht in einem starren Schema, sondern in der Projektdokumentation abgebildet wird:

• Klare Benennung des Bemessungshubschraubers mit Flughandbuch-Verweis und Flugleistungsklasse.
• Ausweisung der ergänzenden horizontalen Einwirkungen nach H-VV TB mit Linienlasten in zwei Richtungen.
• Konstruktive Lösung für den Überrollschutz mit dokumentierter Rückverankerung in die Dachdecke.
• Last- und Volumennachweis für das Auffangbecken, integriert in die Dachentwässerung.
• Nachweis eines zweiten Fluchtwegs als eigener Lastpfad im Tragwerk.
• Schnittstellenmanagement zwischen Bauaufsicht, Luftfahrt-Bundesamt, Feuerwehr und Betreiber.

Am Ende bleibt eine ehrliche Einsicht: Eine Dachlandeplatz-Statik lässt sich nicht aus einem Katalog zusammenklicken. Sie entsteht aus der Auseinandersetzung mit dem Gebäude, mit der Hubschrauberflotte, mit den hessischen Verwaltungsvorgaben und mit den Erwartungen aller Beteiligten. Wir verstehen unsere Aufgabe als Ingenieurbüro darin, diese Auseinandersetzung frühzeitig zu strukturieren, damit weder die Bauaufsicht noch das Luftfahrt-Bundesamt noch die Feuerwehr am Ende Überraschungen erleben. Wer diese Vorbereitung ernst nimmt, legt ein Dach, das trägt – im wörtlichen wie im übertragenen Sinn.
