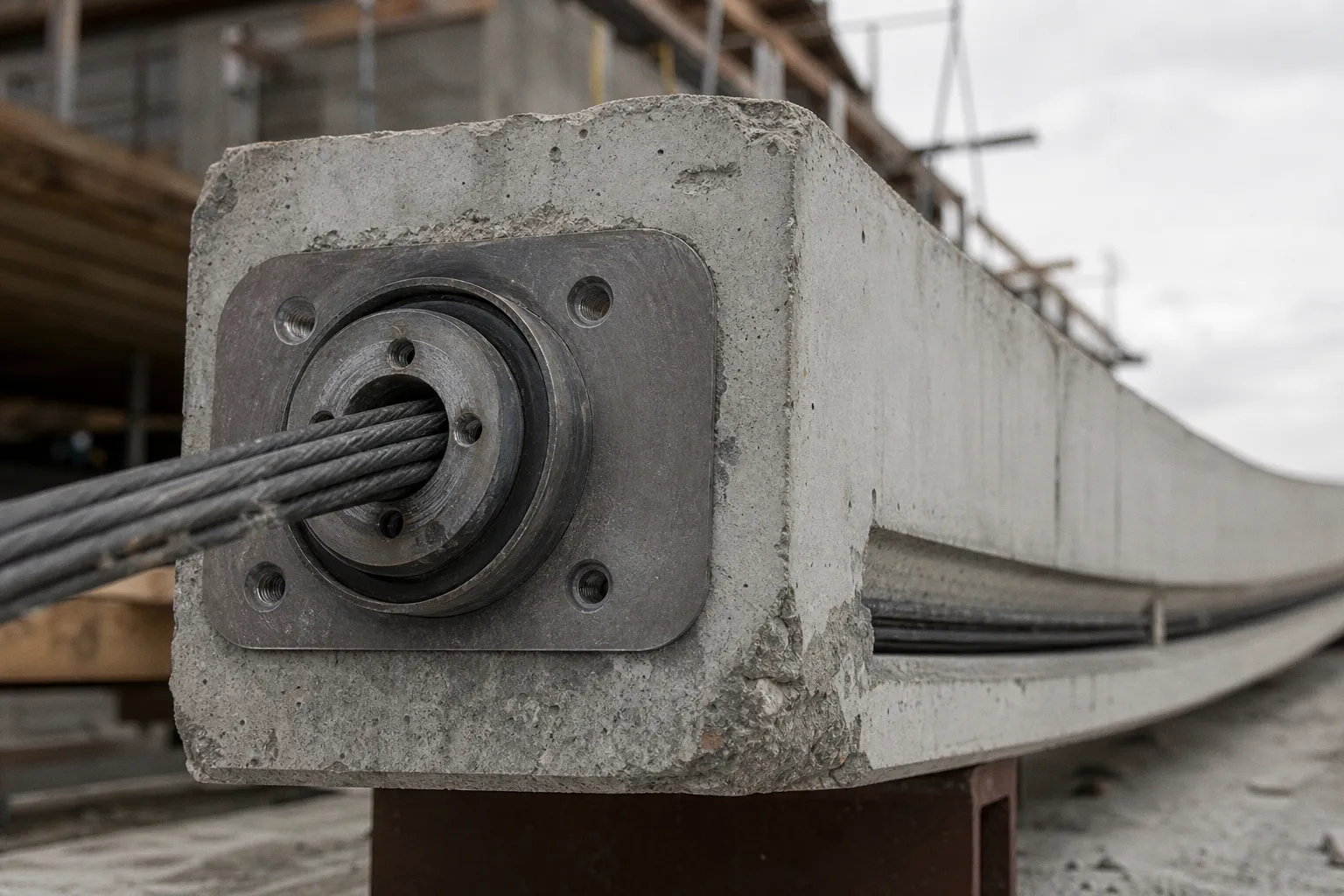

Spannbeton: Warum Vorspannung die Tragfähigkeit erhöht

Sie verändert den Spannungszustand des gesamten Querschnitts vor dem ersten Nutzlastfall.

Beton nimmt Druck gut auf. Zug führt dagegen früh zu Rissen. Die Druckvorspannung wirkt diesem Mechanismus entgegen. Sie baut zunächst die aus Eigengewicht, Nutzlast, Temperatur oder Zwang entstehenden Zugspannungen ab. Erst danach entstehen Betonzugspannungen. Der Gebrauchszustand verschiebt sich.

Der Satz „Vorspannung erhöht die Tragfähigkeit“ ist deshalb zu eng. Der primäre Effekt liegt in der Gebrauchstauglichkeit: geringere Durchbiegung, höhere Steifigkeit, begrenzte Rissbildung. Die Bruchtragfähigkeit folgt nicht automatisch. Sie ergibt sich erst aus dem vollständigen Nachweis von Querschnitt, Verankerung, Spanngliedern und Tragmodell.

Mechanik der Vorspannung: Druck vor der Belastung

Die Druckvorspannung wirkt der späteren Biegebeanspruchung entgegen. Bei einem üblichen Einfeldträger erzeugt das Eigengewicht Zug am unteren Rand. Eine Nutzlast verstärkt diesen Zug. Ohne Vorspannung übernimmt der Beton nach Erreichen seiner geringen Zugfestigkeit dort keine Zugkräfte mehr. Die Bewehrung trägt. Der Querschnitt reißt.

Im Spannbeton wird diese Zugseite bereits vor der Nutzung unter Druck gesetzt. Die Spannglieder liegen dafür meist exzentrisch zur Querschnittsachse. Ihre Kraft erzeugt zwei Wirkungen:

• eine Normalkraft aus der Vorspannkraft;
• ein Moment aus der Exzentrizität der Spannglieder;
• bei gekrümmter Spanngliedführung zusätzlich Umlenkkräfte;
• bei statisch bestimmten Systemen eine günstige Gegenverformung gegen die spätere Durchbiegung.

Der Spannungsnachweis folgt aus der Überlagerung. Vorspannung, Eigengewicht, Ausbau, Verkehrslast und Zwang wirken nicht getrennt. Der maßgebende Spannungszustand entsteht aus ihrer Summe.

Bei einem rechteckigen Querschnitt lässt sich die Grundwirkung vereinfacht beschreiben: Die Vorspannkraft erzeugt eine Druckspannung über die Fläche. Die exzentrische Lage erzeugt eine zusätzliche lineare Spannungsverteilung. Auf der späteren Zugseite steigt damit die Druckspannung. Die äußere Last muss diese Druckreserve zunächst aufzehren.

Vorspannung verhindert Zugspannungen nicht. Sie verschiebt ihren Eintritt in einen späteren Lastbereich.

Das ist die druckvorspannung Wirkungsweise. Sie erklärt den Einsatz vorgespannter Bauteile bei großen Nutzlasten, begrenzten Bauhöhen und hohen Anforderungen an Verformung oder Rissbreite. Im Brückenbau betrifft dies Fahrbahnplatten, Plattenbalken und Hohlkästen. Im Hochbau betrifft es Decken, Unterzüge, Fassadenriegel und Fertigteile.

Eine pauschale Spannweite folgt daraus nicht. Spannweite, Querschnitt und Vorspanngrad bilden kein übertragbares Dreieck. Ein schlanker Träger mit hoher Vorspannung kann am Auflager, in der Verankerungszone oder unter Querkraft maßgebend werden. Die Lastabtragung erfordert daher stets getrennte Nachweise.

Vorgespannter Beton ist kein einheitliches Verfahren

Die Wahl des Vorspannsystems bestimmt Herstellung, Anschlussdetails und Schadensrisiken. Es gibt zwei Grundverfahren: Vorspannung mit sofortigem Verbund und Vorspannung mit nachträglichem Verbund.

Sofortiger Verbund im Spannbett

Beim sofortigen Verbund werden die Spannglieder vor dem Betonieren gegen ein Spannbett gespannt. Der Beton erhärtet um den hochfesten Spannstahl. Danach werden die vorläufigen Verankerungen gelöst. Die Kraft wird über den Verbund in den Beton eingeleitet.

Der Lastwechsel ist klar. Vor dem Lösen trägt das Spannbett die Zugkraft. Nach dem Lösen trägt das Betonbauteil die Reaktionskraft. Im Bauteil entsteht Druck. Die Krafteinleitung erfolgt nicht punktförmig über einen Endanker, sondern über eine Übertragungslänge.

Die Betonfestigkeit beim Lösen der Spannglieder ist projektspezifisch festzulegen. Als Größenordnung wird häufig ein Anteil von rund 80 Prozent der 28-Tage-Druckfestigkeit genannt. Das ist keine allgemeine Freigaberegel. Entscheidend sind Betonrezeptur, Festigkeitsentwicklung, Spannstahlkraft, Querschnitt und Randzonennachweis.

Spannbeton-Fertigdecken zeigen die industrielle Logik dieses Verfahrens. Beschriebene Spannbahnen erreichen etwa 100 m. Die Elemente können bis zu 40 cm dick, bis 1,2 m breit und bis 14 m lang sein. Diese Maße gelten für diese Fertigdeckenart. Sie sind keine Grenzwerte des Spannbetonbaus.

Nachträglicher Verbund im Hüllrohr

Beim nachträglichen Verbund liegen Litzen oder Drähte zunächst in ausgesparten Hüllrohren. Der Beton muss die vorgesehene Festigkeit erreichen. Erst dann spannt der Ausführende die Spannglieder hydraulisch. Die Verankerung erfolgt an den Bauteilenden. Anschließend werden die Spannkanäle mit Einpressmörtel verfüllt.

Das Verpressen erfüllt zwei Funktionen. Es schützt den Spannstahl vor Korrosion. Es stellt den Verbund zwischen Spannglied und Beton her. Beide Funktionen sind statisch relevant. Ein unvollständig verpresster Kanal ist kein reiner Ausführungsmangel. Er verändert den Korrosionsschutz und die Tragwirkung.

Die Verankerungszone erhält hohe konzentrierte Kräfte. Dort entstehen Querzugspannungen, Spaltzugkräfte und lokale Druckspannungen. Die Bewehrungsführung in diesem Bereich folgt nicht dem Regelquerschnitt. Sie folgt dem Kraftfluss aus dem Ankerkopf in den Betonquerschnitt.

Spannglieder bestimmen den Querschnitt nicht allein

Spannstahl besitzt hohe Festigkeit. Diese Eigenschaft erlaubt große Zugkräfte bei begrenztem Stahlquerschnitt. Sie hebt aber die Grenzen des Betons nicht auf. Spannbeton ist ein Verbundtragwerk. Die Spannglieder Statik muss mit Beton, schlaffer Bewehrung, Verankerung und Bauteilgeometrie zusammenpassen.

Der Beton übernimmt Druck. Er stabilisiert das Spannglied. Er sichert den Verbund. Die schlaffe Bewehrung übernimmt konstruktive und statische Aufgaben, die aus der Vorspannung nicht verschwinden:

• Bewehrung gegen Querkräfte und Torsion;
• Bewehrung der Verankerungs- und Umlenkzonen;
• Mindestbewehrung für Riss- und Zwangszustände;
• Bewehrung an Öffnungen, Auflagern und Lastkonzentrationen;
• Robustheitsbewehrung für lokale Umlagerungen und unvorhergesehene Einwirkungen.

Die Spanngliedführung entscheidet über die Momentenwirkung. Bei einem Einfeldträger liegt das Spannglied im Feld meist tief. Dort wirkt die Vorspannkraft günstig gegen das Feldmoment. Über Innenstützen eines Durchlaufträgers verschiebt sich die Führung nach oben. Dort entstehen negative Momente. Eine falsche Lage reduziert nicht nur die Wirksamkeit. Sie kann die Gebrauchstauglichkeit verschlechtern.

Auch die Bauzustände sind Teil der Berechnung. Ein Fertigteil kann beim Ausschalen anders beansprucht sein als im Endzustand. Ein Ortbetonüberbau erfährt beim Spannen, beim Entfernen von Hilfsabstützungen und beim Aufbringen des Belags jeweils andere Schnittgrößen. Die statische Berechnung darf diese Zustände nicht in einen einzigen Endzustand verdichten.

Der Nachweis beginnt nicht bei der Nutzlast. Er beginnt beim Einleiten der Vorspannkraft.

Verluste reduzieren die wirksame Vorspannkraft

Die am Spannaggregat gemessene Kraft ist nicht die dauerhaft wirksame Vorspannkraft. Zwischen Spannvorgang und Endzustand treten Verluste auf. Ihre Summe bestimmt den Spannungszustand im Gebrauchszustand.

Die wesentlichen Verlustanteile sind:

1. Reibung in Hüllrohren und an Umlenkungen. Bei nachträglichem Verbund sinkt die Kraft entlang des Spannglieds. Ursache sind Krümmung und unbeabsichtigte Winkelabweichungen der Hüllrohrführung. Der Spannweg und die Spannreihenfolge beeinflussen das Ergebnis.

2. Verankerungsschlupf. Beim Setzen der Keile oder Anker verkürzt sich das wirksame Spannglied. Die Spannkraft sinkt. Bei kurzen Spanngliedern kann dieser Anteil besonders relevant sein.

3. Elastische Verkürzung des Betons. Mit dem Übertrag der Vorspannkraft verkürzt sich das Bauteil. Das bereits gespannte Stahlglied verliert dadurch Dehnung. Bei mehreren Spanngliedern kann die Spannreihenfolge den Verlust verändern.

4. Schwinden des Betons. Beton verkürzt sich mit der Zeit durch Feuchteabgabe. Der Spannstahl folgt dieser Verkürzung. Seine Spannung nimmt ab.

5. Kriechen des Betons. Unter dauerhafter Druckbeanspruchung wächst die Betonverformung. Auch dieser zeitabhängige Verformungsanteil reduziert die Stahlspannung.

6. Relaxation des Spannstahls. Selbst bei konstanter Dehnung nimmt die Spannung im Spannstahl über die Zeit ab. Die Höhe hängt vom Stahl und vom Spannungsniveau ab.

Die Berechnung trennt sofortige und zeitabhängige Verluste. Diese Trennung ist keine Formalie. Sie legt fest, welche Vorspannkraft im Nachweis für Herstellung, Montage, Nutzung und Langzeitverhalten angesetzt wird.

Ein zu hoher Ansatz der wirksamen Vorspannkraft führt zu unrealistischen Druckspannungen und zu einer zu günstigen Riss- oder Verformungsprognose. Ein zu niedriger Ansatz kann wirtschaftlich unbrauchbare Querschnitte erzeugen. Die Lastabtragung erfordert deshalb eine nachvollziehbare Verlustbilanz.

Vorteile von Spannbeton gegenüber Stahlbeton liegen im Gebrauchszustand

Der Vergleich mit Stahlbeton wird oft falsch geführt. Spannbeton ist nicht pauschal „stärker“. Er löst ein anderes Bemessungsproblem. Sein Vorteil entsteht dort, wo Zugspannungen, Rissbreiten und Durchbiegungen den Entwurf bestimmen.

Die Vorteile des Spannbetons gegenüber Stahlbeton betreffen daher vor allem schlanke Bauteile und große Verformungsanforderungen. Das gilt für Fertigdecken mit begrenzter Konstruktionshöhe. Es gilt für Brückenüberbauten mit hohen Dauerlastanteilen. Es gilt auch für weit gespannte Dach- und Hallentragwerke.

Dem steht ein höherer Planungs- und Ausführungsbedarf gegenüber. Spannsysteme erfordern qualifizierte Arbeitsabläufe. Die Lage der Hüllrohre muss stimmen. Die Anker müssen zugänglich sein. Die Betonfestigkeit zum Spannzeitpunkt muss nachgewiesen sein. Das Verpressen muss vollständig erfolgen. Nachträgliche Bohrungen im Bereich von Spanngliedern sind kein üblicher Ausbauvorgang. Sie greifen in ein hoch beanspruchtes Tragglied ein.

Korrosion bleibt der kritische Schadensmechanismus. Hoch beanspruchte Spannglieder sind gegenüber Spannungsrisskorrosion empfindlich. Der Schutz durch Betonumhüllung, Hüllrohr und Verpressmörtel ist daher keine Reserve. Er ist Teil der Dauerhaftigkeitsstrategie.

Die Norm regelt den Nachweis, nicht die Entwurfsentscheidung

DIN EN 1992-1-1:2025-09 ist die deutsche Fassung der EN 1992-1-1:2023. Sie behandelt Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken. Der Umfang von 422 Seiten zeigt die Dichte des Regelwerks. Er ersetzt jedoch nicht das Tragmodell.

Für Spannbeton sind insbesondere vier Nachweisgruppen verbunden zu führen:

• Grenzzustand der Tragfähigkeit mit Biegung, Längskraft, Querkraft, Torsion und lokalen Einwirkungen;
• Grenzzustand der Gebrauchstauglichkeit mit Spannungsbegrenzung, Rissbildung und Verformung;
• Nachweise der Verankerungs-, Einleitungs- und Umlenkzonen;
• Dauerhaftigkeit und Schutz der Spannglieder.

Die im konkreten Vorhaben anzuwendende Fassung hängt von Bauort, Einführungsregelungen und Projektzeitpunkt ab. Ein veröffentlichter Norm-Entwurf ist keine verbindliche Bemessungsnorm. Das betrifft auch spätere Änderungsentwürfe zur DIN EN 1992-1-1.

Die Norm liefert Sicherheitskonzept, Einwirkungsansätze und Nachweisregeln. Sie entscheidet nicht, ob ein Bauteil vorgespannt werden soll. Diese Entscheidung fällt früher. Sie folgt aus Spannweite, Bauhöhe, Lastniveau, Bauzuständen, Fertigungslogik und Anforderungen an die Gebrauchstauglichkeit.

Vorspannung ist eine gesteuerte Vorbelastung

Die Funktionsweise und Vorteile der Vorspannung im Betonbau liegen im kontrollierten Spannungszustand. Der Beton erhält Druck, bevor Nutzlast Zug erzeugt. Dadurch bleiben Steifigkeit und Querschnittswirkung länger erhalten. Durchbiegungen können sinken. Rissbreiten können begrenzt werden.

Das ist kein pauschaler Tragfähigkeitsgewinn. Jeder Vorteil hängt an der wirksamen Vorspannkraft. Diese wiederum hängt an Spanngliedlage, Verlusten, Betonverhalten, Verankerung und Ausführung.

Spannbeton funktioniert präzise oder nicht. Dazwischen liegt kein Sicherheitszuschlag.
