Schwingungsschutz im Laborbau: Statik und Baudynamik

Zwischen menschlicher Wahrnehmung und diesem Kriterium liegen mehrere Größenordnungen.

Laborgeräte reagieren nicht auf die Tragfähigkeit eines Bauwerks. Sie reagieren auf Bewegung. Ein Elektronenmikroskop kann durch Schwingungen gestört werden, obwohl Decken, Stützen und Fundamente den statischen Nachweis erfüllen. Die schwingungsentkoppelte Tragwerksplanung im Laborbau muss deshalb zwei getrennte Aufgaben lösen: die sichere Lastabtragung und die Begrenzung dynamischer Verformungen.

Eine größere Deckenstärke reicht dafür nicht automatisch aus. Entscheidend sind Anregungsfrequenz, Eigenfrequenz, Masse, Biegesteifigkeit und Dämpfung des Tragwerks. Hinzu kommen Haustechnik, Personenverkehr, Straßenverkehr und benachbarte Anlagen.

Die VC-Kriterien bestimmen die Gebrauchstauglichkeit

Die Vibration Criteria ordnen die zulässige Schwinggeschwindigkeit in sieben Stufen ein. Der Frequenzbereich liegt je nach Kriterium bei 1 bis 80 Hz. Die Grenzwerte sinken von VC-A mit 50 µm/s bis VC-G mit 0,8 µm/s.

Die Einordnung erfolgt nicht nach der Bezeichnung des Raums. Ein Raum ist nicht deshalb schwingungsarm, weil er als Labor geplant wird. Maßgeblich ist das Gerät. Seine Vergrößerung, seine Messauflösung und seine Betriebsweise bestimmen die zulässige Schwingung.

Die menschliche Fühlschwelle liegt im Bereich von etwa 100 µm/s. Sie ist für die Geräteplanung kein ausreichender Maßstab. Ein Raum kann sich für Personen ruhig anfühlen und für ein Elektronenmikroskop ungeeignet sein.

Die statische Sicherheit beantwortet die Frage, ob das Tragwerk hält. Die Baudynamik beantwortet die Frage, ob das Labor messen kann.

VC-D wird für sehr hochwertige Elektronenmikroskope und E-Beam-Systeme herangezogen, wenn diese an ihrer Leistungsgrenze betrieben werden. VC-E stellt eine deutlich höhere Anforderung dar. Sie betrifft Geräte höchster Präzision. VC-F und VC-G sind keine üblichen Qualitätsstufen für beliebige Laborräume. Sie beschreiben Bereiche mit extrem niedriger Schwingungsanregung.

Die Zielgröße muss vor Beginn der Tragwerksplanung feststehen. Eine nachträgliche Zuordnung des VC-Kriteriums führt häufig zu konstruktiven Eingriffen in Decken, Fundamente und technische Anlagen.

Die Ursache liegt in der Anregung, nicht in der Bezeichnung des Bauteils

Schwingungen entstehen durch Kräfte. Diese Kräfte wirken periodisch oder stoßartig. Ihre Übertragung erfolgt über den Baugrund, die Gründung, das Tragwerk oder die Gebäudetechnik.

Typische Anregungen entstehen durch:

• Personenverkehr auf Geschossdecken.
• Aufzüge und deren Antriebe.
• Lüftungsgeräte, Pumpen und Kälteanlagen.
• Kompressoren und Produktionsmaschinen.
• Fahrbewegungen in Logistik- und Industriebereichen.
• Straßen- und Schienenverkehr.
• Bauarbeiten oder benachbarte Produktionsprozesse.
• Türen, Tore und andere stoßartige Einwirkungen.

Die Wirkung hängt von der Frequenz ab. Trifft eine Anregungsfrequenz auf eine Eigenfrequenz des Tragwerks, kann Resonanz auftreten. Dann steigt die Schwingungsamplitude. Die statische Last bleibt unverändert. Die dynamische Antwort des Systems ändert sich jedoch erheblich.

Die Tragwerksplanung muss daher eine Kette abbilden:

1. Anregung: Eine Kraft wirkt mit bestimmter Frequenz und Intensität.

2. Übertragung: Baugrund, Fundament, Decke oder Stütze leiten die Einwirkung weiter.

3. Dynamische Antwort: Das Tragwerk reagiert mit einer frequenzabhängigen Bewegung.

4. Gerätewirkung: Das Gerät erreicht seine zulässige Schwingungsgrenze oder überschreitet sie.

5. Nutzungsfolge: Messwerte werden unbrauchbar, Prozesse werden instabil oder die Anlage kann nicht spezifikationsgemäß betrieben werden.

Diese Kette lässt sich nicht durch einen alleinigen Nachweis der Tragfähigkeit ersetzen. Der Grenzzustand der Gebrauchstauglichkeit ist eigenständig zu bewerten.

Masse

Die Masse einer Decke beeinflusst ihr dynamisches Verhalten. Eine größere Masse kann die Antwort auf bestimmte Anregungen reduzieren. Sie verändert zugleich die Eigenfrequenzen und die Lasten in Stützen, Wänden und Fundamenten.

Masse ist deshalb kein isoliertes Optimierungsziel. Eine schwere Decke kann die Übertragung mindern. Sie kann aber an anderer Stelle höhere Anforderungen an die Tragstruktur erzeugen. Die Wirkung hängt vom Gesamtsystem ab.

Biegesteifigkeit

Die Biegesteifigkeit begrenzt Verformungen. Sie beeinflusst die Eigenfrequenz und das Resonanzverhalten der Decke. Eine biegeweiche Konstruktion reagiert anders als eine steife Verbunddecke oder eine massive Bodenplatte.

Die Deckenstärke allein beschreibt die Steifigkeit nicht vollständig. Spannweite, Lagerung, Durchlaufwirkung, Querschnitt, Material und Anschlüsse bestimmen das Tragverhalten. Auch Öffnungen für Installationen können die wirksame Steifigkeit verändern.

Dämpfung

Dämpfung reduziert die Schwingungsantwort. Sie entsteht durch Materialeigenschaften, Verbindungen, Bauteilkontakte und Einrichtungen im Gebäude. Ihre Größe ist nicht beliebig ansetzbar. Eine zu günstige Annahme kann den Nachweis verfälschen.

Die drei Größen Masse, Steifigkeit und Dämpfung wirken gemeinsam. Keine davon löst das Problem allein.

Anforderungen an Bodenplatte und Gründung

Für hohe VC-Kriterien ist der Standort ein Teil des Tragwerks. Die Bodenplatte kann nicht unabhängig von Baugrund, Gründung und Umgebung geplant werden.

Eine nicht unterkellerte Bodenplatte bietet für sehr präzise Geräte häufig günstige Randbedingungen. Der Lastabtrag erfolgt näher am Baugrund. Lange, schwingungsfähige Geschossdecken entfallen. Das reduziert jedoch nicht automatisch jede Störung. Der Baugrund kann externe Schwingungen weiterleiten. Auch die Bodenplatte selbst besitzt Eigenformen und kann durch Anlagen oder Verkehr angeregt werden.

Bei VC-E-Anforderungen mit 3,1 µm/s wird eine Realisierung auf einer nicht unterkellerten Bodenplatte bevorzugt. Der Grund liegt in der kurzen Übertragungsstrecke zwischen Gerät, Fundament und Baugrund. Eine pauschale Eignung folgt daraus nicht. Der Nachweis bleibt abhängig von Standort, Baugrund, Geometrie und Anregung.

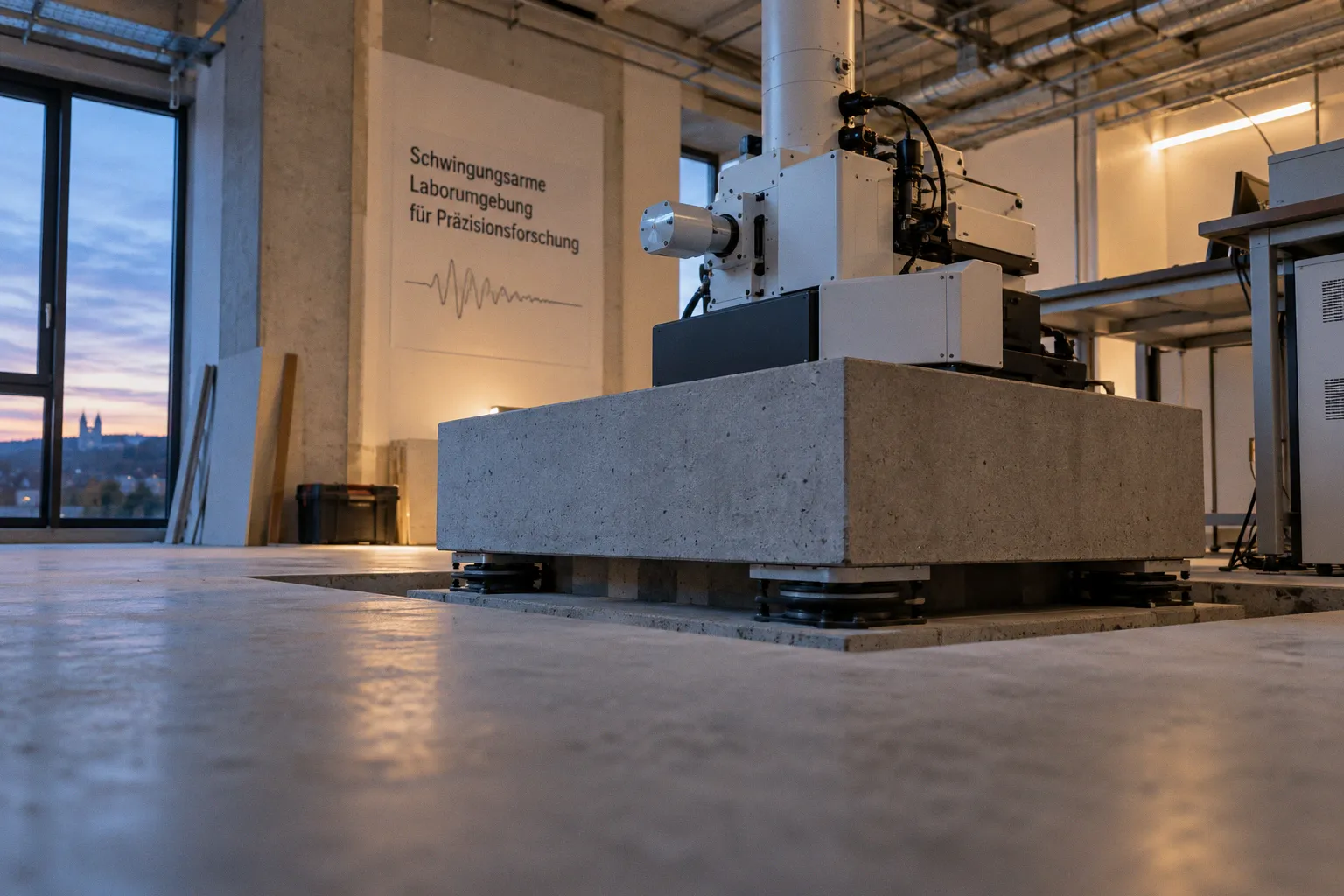

Für Elektronenmikroskope kommen je nach Ergebnis des Baudynamiknachweises getrennte Aufstellungen in Betracht. Dazu zählen erschütterungsentkoppelte Einzelfundamente oder Tischentkopplungen. Ihre genaue Ausbildung hängt vom Gerät und vom Zielkriterium ab. Herstellerspezifische Grenzwerte dürfen nicht durch allgemeine Annahmen ersetzt werden.

Geschossdecke oder Bodenplatte

Die Wahl der Ebene beeinflusst die Schwingungsruhe. Eine Geschossdecke ist Teil eines räumlichen Tragwerks. Sie nimmt Lasten auf, leitet sie über Unterzüge, Wände und Stützen weiter und wird durch angrenzende Nutzungen angeregt.

Eine Bodenplatte liegt näher am Baugrund. Sie kann hohe Massen und lokale Fundamente aufnehmen. Dafür muss der Baugrund untersucht werden. Bei hohem Grundwasser, Setzungsrisiken, Unterkellerung oder angrenzenden Maschinen ergeben sich zusätzliche Randbedingungen.

Eine starre Verbindung zwischen Gerätefundament und angrenzender Konstruktion kann Schwingungen einleiten. Eine Entkopplung kann diese Übertragung reduzieren. Sie darf jedoch nicht nur konstruktiv vermutet werden. Die Schnittstellen müssen im dynamischen Modell erfasst werden.

VDI 2038 ordnet Untersuchung und Nachweis

Die Richtlinienreihe VDI 2038 beschreibt Kriterien, Untersuchungsmethoden und Beurteilungsverfahren für die Gebrauchstauglichkeit von Bauwerken bei dynamischen Einwirkungen. Blatt 1 wurde 2012 veröffentlicht. Blatt 2 folgte 2013.

Die Richtlinie ersetzt keine projektspezifische Planung. Sie strukturiert die Bewertung. Dazu gehören die Ermittlung von Einwirkungen, die Beurteilung der Schwingungen und die Entwicklung von Minderungsmaßnahmen.

Der Ablauf beginnt nicht mit der Wahl eines Deckenquerschnitts. Er beginnt mit der Nutzung:

• Welche Geräte werden aufgestellt?
• Welche VC-Linie ist für jedes Gerät erforderlich?
• Welche Arbeitsprozesse finden im Raum und in angrenzenden Bereichen statt?
• Welche technischen Anlagen erzeugen periodische Kräfte?
• Welche Verkehrslasten wirken im Gebäude oder außerhalb?
• Welche Betriebszustände sind maßgebend?

Danach folgt die Bestandsaufnahme des dynamischen Systems. Bei bestehenden Gebäuden können Messungen erforderlich sein. Sie erfassen das vorhandene Schwingungsniveau und geben Hinweise auf dominante Frequenzbereiche. Ohne diese Informationen bleibt die Bewertung eines hochpräzisen Laborstandorts unsicher.

Im Neubau werden Geometrie, Bauteilmassen, Steifigkeiten, Lagerungen und Anregungen im Modell abgebildet. Die Ergebnisse müssen mit dem geforderten VC-Kriterium verglichen werden. Der Nachweis zeigt dann, ob das geplante Tragwerk die Nutzung ermöglicht.

Eine Erhöhung der statischen Tragfähigkeit ist dabei kein Ersatz für den Baudynamiknachweis. Ein Bauteil kann hohe Lasten aufnehmen und trotzdem zu weich für ein empfindliches Messgerät sein.

Haustechnik ist Teil des Tragwerkskonzepts

Laborgebäude enthalten dichte technische Installationen. Lüftung, Reinraumtechnik, Kälteversorgung, Medienversorgung und Prozessanlagen liegen häufig in unmittelbarer Nähe zu Messräumen. Jede dieser Anlagen kann eine dynamische Einwirkung erzeugen.

Die Störquelle muss räumlich und konstruktiv vom Messbereich getrennt werden. Das betrifft nicht nur die Aufstellung der Maschine. Auch Rohrleitungen, Kabeltrassen, Kanäle und Befestigungen können Körperschall und Schwingungen weiterleiten.

Für die Planung ergibt sich eine klare Trennung:

• Schwingungserzeuger erhalten eigene Aufstellbereiche.
• Gerätefundamente werden von schwingungsempfindlichen Decken getrennt.
• Rohrleitungen werden nicht ohne Nachweis an empfindliche Bauteile angeschlossen.
• Lüftungsgeräte werden mit geeigneten Lagerungen und Anschlüssen geplant.
• Wartungswege und Personenverkehr werden aus den empfindlichen Messbereichen herausgeführt.
• Öffnungen und Installationszonen werden früh in das Tragwerksmodell übernommen.

Die Installationsplanung darf nicht nachträglich in eine bereits bemessene Laborstruktur eingreifen. Eine große Deckendurchdringung kann die Steifigkeit lokal reduzieren. Eine starre Leitungsverbindung kann eine Entkopplung wirkungslos machen. Die Ursache liegt dann nicht im Grundkonzept, sondern in der Schnittstelle.

Störfrequenzen aus dem Umfeld

Straßenverkehr wirkt über den Baugrund und die Gründung. Maschinen übertragen Kräfte über Fundamente und Bauteile. Personen erzeugen impulsartige Lasten. Aufzüge und Pumpen arbeiten mit wiederkehrenden Frequenzen.

Die Bewertung muss deshalb das Umfeld einschließen. Ein Laborraum kann innerhalb des Gebäudes korrekt geplant sein und durch eine externe Quelle beeinträchtigt werden. Die Entfernung zur Quelle, die Bodenverhältnisse, die Gebäudefugen und die Gründung bestimmen den Übertragungsweg.

Bei bestehenden Standorten liefert eine Messung des Ausgangsniveaus die belastbarere Grundlage als eine pauschale Annahme. Für neue Gebäude sind Baugrunduntersuchung, Nutzungskonzept und technische Anlagen gemeinsam zu betrachten.

Tragwerksplanung für hochsensible Geräte

Ein Elektronenmikroskop stellt keine gewöhnliche Nutzlast dar. Die Angabe seines Gewichts beschreibt nur die statische Wirkung. Für die Baudynamik sind zusätzlich die Aufstellfläche, die Empfindlichkeit, der Betriebszustand und die zulässige Schwinggeschwindigkeit relevant.

Die Geräteplanung muss daher früh mit der Tragwerksplanung verbunden werden. Ein später Standortwechsel kann die gesamte Schwingungsbilanz verändern. Das gilt besonders bei Geräten mit VC-D- oder VC-E-Anforderung.

Für die konstruktive Bearbeitung sind mehrere Ebenen zu unterscheiden:

Tragende Struktur

Stützenraster, Spannweiten, Deckenquerschnitte und Lagerungen bestimmen die globale Antwort. Große freie Spannweiten erhöhen in vielen Fällen die dynamische Empfindlichkeit. Die tatsächliche Bewertung erfolgt über das Tragwerksmodell.

Lokale Aufstellung

Gerätefundamente, Sockel und Tischsysteme beeinflussen die lokale Übertragung. Ein lokaler Nachweis ist erforderlich, wenn das Gerät eine höhere Ruhe als die umgebende Fläche verlangt.

Gebäudefugen

Fugen können Bauteile dynamisch trennen. Sie sind nur wirksam, wenn auch Installationen, Rohrleitungen und sonstige Verbindungen die Trennung einhalten.

Betrieb

Die Nutzung verändert die Einwirkung. Ein leerer Raum besitzt ein anderes Schwingungsverhalten als ein Raum mit Personen, Geräten und technischen Anlagen. Die maßgebenden Betriebszustände müssen definiert werden.

Typische Fehlannahmen in der Laborplanung

Bestimmte Planungsansätze treten regelmäßig auf. Sie führen zu falschen Sicherheiten.

1. Die Decke wird nur nach Gewicht bemessen.

Das Eigengewicht des Geräts ist für den statischen Nachweis erforderlich. Für die Gebrauchstauglichkeit fehlen damit Frequenz- und Schwingungsdaten.

2. Eine dickere Decke gilt automatisch als schwingungsarm.

Die zusätzliche Masse und Steifigkeit können die Antwort verbessern. Sie beseitigen keine ungünstige Resonanz ohne dynamische Bewertung.

3. Der Raum ist ruhig, weil Personen keine Bewegung spüren.

Die menschliche Fühlschwelle liegt deutlich über den Anforderungen empfindlicher Geräte.

4. Die Entkopplung wird nur am Gerät vorgesehen.

Starre Anschlüsse aus der Haustechnik oder angrenzende Bauteile können die Schwingung an der Entkopplung vorbeileiten.

5. Der Laborraum wird erst nach der Gebäudeplanung festgelegt.

Bei hohen VC-Anforderungen kann der nachträgliche Einbau eines geeigneten Fundaments oder einer getrennten Tragstruktur unverhältnismäßig werden.

6. Ein allgemeiner Laborstandard ersetzt die Gerätespezifikation.

VC-B für ein allgemeines Labor ist nicht mit VC-D für ein Elektronenmikroskop gleichzusetzen. Die Nutzung bestimmt das Kriterium.

7. Der Nachweis endet mit der Rohbauplanung.

Technische Anlagen, Installationen und Betriebszustände gehören zur dynamischen Gesamtbewertung.

Der richtige Planungszeitpunkt

Die Schwingungsentkopplung im Laborbau muss vor der endgültigen Festlegung von Tragwerk und Technik beginnen. Der entscheidende Informationsfluss verläuft vom Gerät über die Nutzung zum Tragwerk.

Zuerst wird das Zielkriterium festgelegt. Danach werden Anregungen und Übertragungswege bestimmt. Erst dann kann die Konstruktion bemessen werden.

Für die Projektbearbeitung ergeben sich folgende Arbeitsschritte:

• Gerätespezifikationen und zulässige VC-Kriterien erfassen.
• Räume nach Empfindlichkeit und Betriebsweise zonieren.
• Externe und interne Anregungsquellen bestimmen.
• Baugrund, Gründung und Nachbarbebauung bewerten.
• Tragwerksvarianten hinsichtlich Masse, Steifigkeit und Dämpfung vergleichen.
• Haustechnik und Medienführung in das dynamische Konzept integrieren.
• Erforderliche Messungen und Berechnungen festlegen.
• Gerätefundamente, Entkopplungen und Fugen konstruktiv ausarbeiten.
• Bauausführung und Schnittstellen kontrollieren.
• Nach Fertigstellung das erreichte Schwingungsniveau prüfen, sofern dies für die Nutzung erforderlich ist.

Die Reihenfolge ist technisch zwingend. Wird das VC-Kriterium erst nach der Konstruktion festgelegt, bleibt häufig nur die Nachrüstung. Diese kann durch zusätzliche Massen, lokale Fundamente, Tischentkopplungen oder Änderungen an technischen Anlagen erfolgen. Der Erfolg ist dann von den vorhandenen Randbedingungen abhängig.

Schlussfolgerung

Schwingungsschutz im Laborbau ist kein Zusatz zur Statik. Er ist ein eigener Nachweis der Gebrauchstauglichkeit.

Die entscheidenden Parameter sind bekannt: Anregung, Frequenz, Masse, Biegesteifigkeit, Dämpfung, Gründung und Übertragungsweg. Die VC-Kriterien ordnen die zulässige Schwinggeschwindigkeit ein. VDI 2038 liefert den Rahmen für Untersuchung und Beurteilung.

VC-D begrenzt die Schwinggeschwindigkeit auf 6,25 µm/s. VC-E verlangt 3,1 µm/s. VC-G liegt bei 0,8 µm/s. Diese Werte lassen sich nicht aus dem Raumprogramm ableiten. Sie müssen aus der Geräteanforderung und dem dynamischen System des Gebäudes nachgewiesen werden.

Die belastbare Lösung entsteht durch eine gemeinsame Planung von Laborfunktion, Tragwerk, Baugrund und Technischer Gebäudeausrüstung. Alles andere bleibt eine Annahme.
