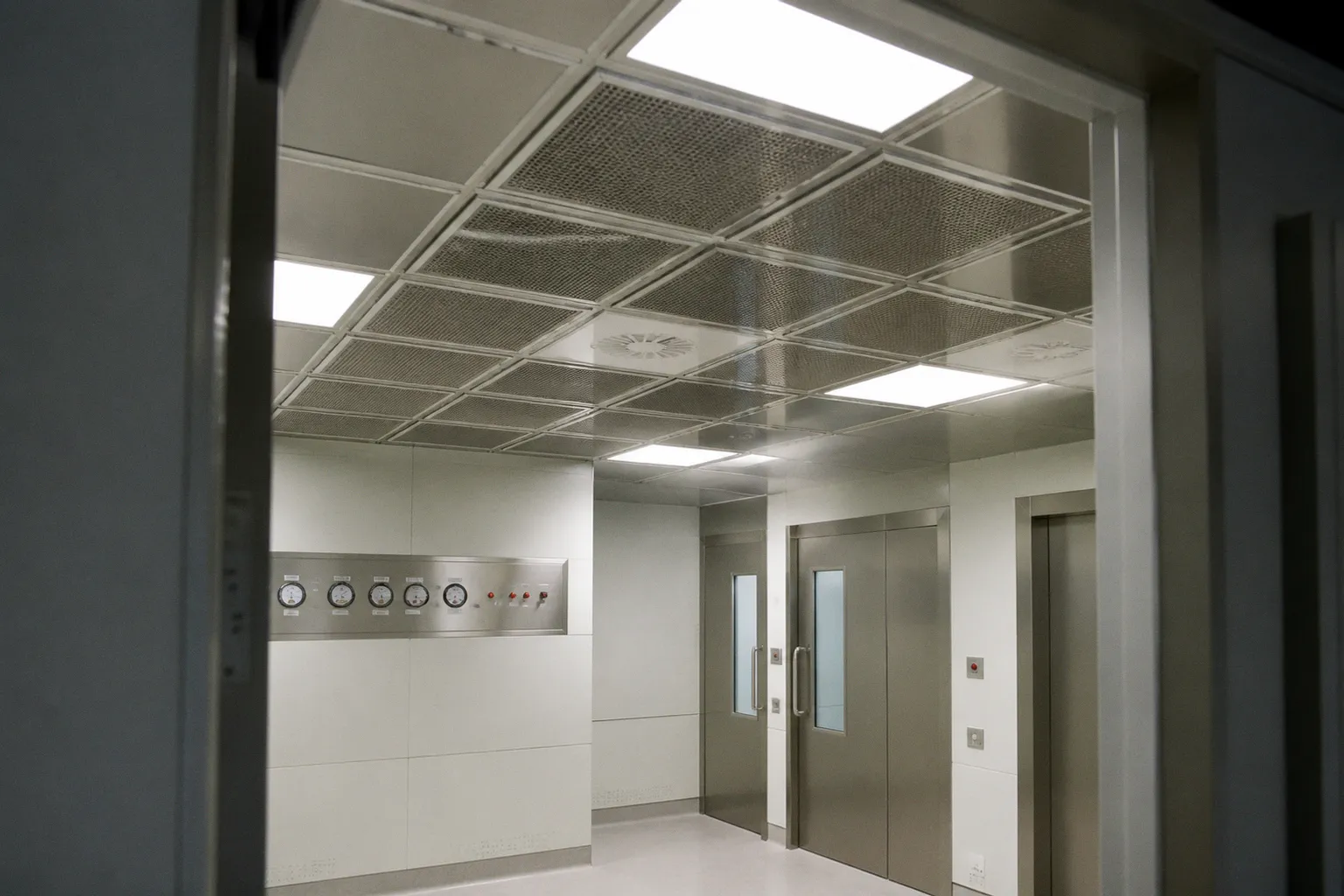

Reinraumtechnik im Klinikbau: Statische Anforderungen meistern

Die Lastabtragung endet deshalb nicht an der sichtbaren Deckenbekleidung.

Die Anforderungen der Reinraumtechnik für die Planung im Klinikbau entstehen aus der Überlagerung mehrerer Systeme: Tragwerk, RLT-Anlage, Deckensystem, Medizintechnik und Hygiene. Jede Änderung eines Systems beeinflusst die anderen. Die statische Planung muss diese Abhängigkeiten vor der Ausführung erfassen. Nachträgliche Einzelentscheidungen führen zu Zusatzlasten, Durchdringungen oder Schwingungsproblemen.

Statische Herausforderungen durch RLT-Anlagen und TAV-Systeme

Reinräume im Krankenhausbau benötigen kontrollierte Luftbedingungen. Die Luftreinheit wird nach DIN EN ISO 14644-1 in ISO-Klassen 1 bis 9 eingestuft. Für pharmazeutische und sterile Bereiche gelten zusätzlich die Klassen A bis D des EG-GMP-Leitfadens. Diese Klassifizierungen beschreiben die zulässige Partikelbelastung. Sie ersetzen keinen statischen Nachweis.

Die technische Umsetzung erfolgt über RLT-Anlagen, Filterstufen, Kanäle, Einbauteile und Deckensysteme. Im OP kommen häufig TAV-Decken zum Einsatz. TAV steht für turbulenzarme Verdrängungsströmung. Das System erzeugt einen gerichteten Luftstrom über dem Operationsbereich. Dafür werden Außenluftströme von etwa 800 bis 1.200 m³/h in das Deckensystem geführt.

Das statische Problem liegt nicht allein im Gewicht der sichtbaren Decke. Die Tragstruktur muss mehrere Einwirkungen aufnehmen:

• Eigengewicht der Reinraumdecke einschließlich Unterkonstruktion und Bekleidung.
• Zusatzlasten aus Filtern, Luftdurchlässen, Leuchten und medizinischen Einbauten.
• Lasten aus RLT-Kanälen, Abhängungen und Wartungsbereichen.
• Punktförmige Einwirkungen aus Deckenstativen oder OP-Leuchten.
• Horizontale Einwirkungen aus Installationen und deren Befestigungen.
• Montage- und Wartungslasten während des späteren Betriebs.

Die Lasten werden zunächst erfasst. Danach folgt die Zuordnung zu den jeweiligen Traggliedern. Eine Decke kann Lasten über Rasterprofile, Abhänger und Anschlusspunkte in die Primärstruktur leiten. Die Primärstruktur kann aus Stahlbeton, Stahl oder einer Kombination beider Baustoffe bestehen. Jede Variante erzeugt andere Anforderungen an Anschlüsse, Verformung und Schwingungsverhalten.

Die RLT-Planung legt die Luftführung fest. Die Tragwerksplanung legt den Lastpfad fest. Beide Planungen müssen deckungsgleich sein. Ein Kanal darf nicht lediglich dort angeordnet werden, wo im Grundriss Platz vorhanden ist. Sein Gewicht muss bis in die tragende Struktur verfolgt werden. Das gilt auch für die Abhängung. Eine abgehängte Installation belastet nicht automatisch die sichtbare Decke. Sie kann direkt in die Rohdecke oder in ein separates Tragprofil eingeleitet werden. Diese Entscheidung muss geplant werden.

Die Reinraumdecke ist kein eigenständiges Bauteil. Ihre Tragfähigkeit hängt vom Abhängesystem, den Anschlüssen und der Primärstruktur ab.

Bei TAV-Decken kommt die Geometrie der Luftführung hinzu. Große Auslassflächen, Filtermodule und Wartungsöffnungen verändern die Anordnung der Profile. Aussparungen reduzieren die Kontinuität des Deckensystems. Abhänger können mit Kanälen, Kabeltrassen oder Sprinklerleitungen kollidieren. Die Folge ist häufig eine Verschiebung der Lastpunkte. Jede Verschiebung kann die Tragfähigkeit und die Verformung beeinflussen.

Die statische Berechnung muss daher mit einem konsistenten Installationsmodell arbeiten. Erforderlich sind mindestens die Positionen der RLT-Geräte, Kanäle, Filter, Abhängungen und relevanten Einbauten. Fehlen diese Angaben, bleibt der Nachweis unvollständig. Eine pauschale Reserve ersetzt keine Lastannahme.

Tragfähigkeit und Begehbarkeit modularer Reinraumdecken

Modulare Tragrasterdecken werden in unterschiedlichen Ausführungen geplant. Die Systeme können nicht begehbar, partiell begehbar oder voll begehbar ausgeführt werden. Für begehbare Systeme sind Nutzlasten bis zu 150 kg/m² möglich. Dieser Wert ist keine allgemeine Eigenschaft jeder Reinraumdecke. Er gilt nur für die dafür bemessene und freigegebene Ausführung.

Die Unterscheidung ist für den Klinikbetrieb relevant. Oberhalb einer Reinraumdecke liegen häufig Filter, Kanäle, Kabeltrassen und Rohrleitungen. Wartungsarbeiten finden nicht nur an der sichtbaren Raumseite statt. Wird der Deckenhohlraum betreten, entstehen zusätzliche Nutzungsanforderungen. Diese müssen bereits in der Planung festgelegt werden.

Eine nicht begehbare Decke darf nicht als Wartungsebene behandelt werden. Eine partiell begehbare Decke erlaubt nur die dafür vorgesehenen Wege oder Bereiche. Eine voll begehbare Decke benötigt einen entsprechenden statischen Nachweis für Fläche, Unterkonstruktion und Anschlüsse. Die Herstellerangaben zum System bilden die Grundlage. Die projektspezifische Einbindung bleibt Aufgabe der Tragwerksplanung.

Für die Beurteilung sind mehrere Lastfälle zu unterscheiden:

1. Flächenlast aus Wartung und Betrieb:

Die Last wird auf die dafür vorgesehene Deckenfläche angesetzt. Die Lastverteilung hängt von der Konstruktion und der Auflagerung ab.

2. Punktlast aus Geräten oder Personen:

Ein einzelner Lastpunkt kann Profile und Befestigungen stärker beanspruchen als eine gleichmäßig verteilte Last. Die Lage des Lastpunkts ist deshalb Bestandteil des Nachweises.

3. Last aus Installationen:

RLT-Komponenten, Filter und Kabeltrassen erzeugen dauerhafte Zusatzlasten. Ihre Last darf nicht pauschal der Deckenbekleidung zugerechnet werden.

4. Montagelast:

Während der Errichtung können Lasten auftreten, die im späteren Betrieb nicht vorhanden sind. Dazu gehören temporäre Lagerungen und Montagehilfen.

5. Verformung:

Eine ausreichende Tragfähigkeit allein genügt nicht. Zu große Verformungen beeinträchtigen Fugen, Dichtungen, Türen und die Ebenheit der Reinraumdecke.

Die Begehbarkeit beeinflusst außerdem die Ausführung der Wartungslogistik. Wenn technische Komponenten oberhalb der Decke zugänglich sein müssen, ist ein definierter Zugang erforderlich. Dieser Zugang darf nicht zu ungeplanten Lasten auf benachbarten Deckenfeldern führen. Auch die Lage von Revisionsöffnungen kann die Profilführung verändern.

Die Konstruktion muss auf die hygienischen Anforderungen reagieren. Fugen, Anschlüsse und Durchdringungen dürfen die geforderte Reinraumintegrität nicht beeinträchtigen. Aus statischer Sicht entstehen an diesen Stellen häufig lokale Unterbrechungen. Profile werden getrennt, Abhänger versetzt oder Anschlussdetails angepasst. Der statische Nachweis muss die tatsächliche Geometrie abbilden.

Eine Reinraumdecke mit 150 kg/m² Nutzlast ist daher nicht automatisch für jedes Gerät geeignet. Eine schwere Punktlast kann trotz ausreichender Flächenlast einen gesonderten Nachweis erfordern. Die genaue Punktlast einzelner OP-Leuchten oder Deckenstative ergibt sich aus den Herstellervorgaben. Ohne diese Angaben ist keine belastbare Einordnung möglich.

Schwingungsentkopplung und Lastabtragung für Medizintechnik

Im OP und in sensiblen Klinikbereichen können Schwingungen die Funktion von Geräten und Bauteilen beeinflussen. Die Ursache liegt nicht nur im Tragwerk. RLT-Geräte, Ventilatoren, Pumpen und bewegte Komponenten erzeugen dynamische Einwirkungen. Auch die Nutzung des Gebäudes kann Schwingungen einleiten.

Die Tragwerksplanung muss deshalb zwischen statischer Last und dynamischer Wirkung unterscheiden. Eine ruhende Last verändert die Auflagerkräfte und die Schnittgrößen. Eine schwingende Last kann zusätzlich Frequenzen und Amplituden anregen. Die Bewertung hängt von Gerät, Aufstellung, Untergrund und Anschluss ab.

Die Lastabtragung beginnt mit dem Standort der Medizintechnik. Ein Gerät kann auf einer Bodenplatte, an einer Decke oder an einem separaten Rahmen stehen. Jede Variante erzeugt einen anderen Lastpfad. Bei einer Deckenaufstellung müssen Eigengewicht, Punktlasten und Anschlusskräfte in die Deckenplatte und die darunterliegenden Bauteile verfolgt werden. Bei einem separaten Rahmen müssen die Auflager und die Einleitung in das Bauwerk nachgewiesen werden.

Für die Entkopplung kommen konstruktive Maßnahmen in Betracht. Dazu zählen getrennte Auflager, elastische Lagerungen oder eigenständige Tragrahmen. Die konkrete Lösung ergibt sich aus den technischen Daten des Geräts und dem dynamischen Verhalten des Bauwerks. Eine allgemeine Aussage zur erforderlichen Dämpfung ist ohne diese Daten nicht möglich.

Die Planung benötigt daher Angaben zu:

• Eigengewicht und Schwerpunkt des Geräts.
• Abmessungen und Auflagergeometrie.
• Statischen Punkt- und Linienlasten.
• Betriebszuständen und möglichen Anregungsfrequenzen.
• Anforderungen an zulässige Schwingungen.
• Befestigungsart und Anschluss an das Bauwerk.
• Wartungswegen und erforderlichen Montageflächen.

Die Daten müssen in die Tragwerksplanung einfließen, bevor Decken, Rahmen und Abhängungen dimensioniert werden. Andernfalls kann die spätere Medizintechnik zu einer lokalen Überbeanspruchung führen. Möglich sind auch unerwünschte Kraftübertragungen in die Reinraumdecke oder in benachbarte Installationen.

Besondere Aufmerksamkeit erfordern OP-Leuchten und Deckenstative. Diese Bauteile werden häufig an der Decke befestigt. Ihre Lasten wirken konzentriert. Zusätzlich können Bewegungen während der Nutzung auftreten. Eine Flächenlastannahme bildet diesen Zustand nicht ab. Die Herstellerdaten und die Befestigungsdetails sind deshalb Teil des statischen Modells.

Die Entkopplung darf die Hygieneplanung nicht unterlaufen. Elastische Lager, Fugen und separate Rahmen benötigen Anschlüsse. Diese Anschlüsse müssen luftdicht, reinraumgerecht und zugänglich ausgeführt werden. Ein konstruktiv wirksames Lager ist wertlos, wenn seine Einbindung in die Reinraumhülle ungeklärt bleibt.

Normative Anforderungen: Luftreinheit und Tragwerksplanung

Die normativen Anforderungen verfolgen unterschiedliche Ziele. DIN EN ISO 14644-1 klassifiziert die Luftreinheit anhand von Partikelkonzentrationen. Der EG-GMP-Leitfaden definiert Anforderungen für pharmazeutische und sterile Bereiche. DIN 1946-4 behandelt raumlufttechnische Anlagen in Gebäuden des Gesundheitswesens. VDI 2083 ergänzt Anforderungen der Reinraumtechnik.

Keine dieser Regelwerken ersetzt den statischen Nachweis. Sie definieren jedoch Randbedingungen für die Konstruktion. Die Tragwerksplanung muss daraus bauliche Anforderungen ableiten. Dazu gehören die Anordnung von Installationen, die Ausbildung von Durchdringungen, die Zugänglichkeit technischer Komponenten und die Einhaltung von Druckkaskaden.

Differenzdruckkaskaden verhindern das Einschleppen von Verunreinigungen zwischen unterschiedlich klassifizierten Bereichen. Die Druckverhältnisse müssen eingehalten und regelmäßig gemessen werden. Bauliche Leckagen, ungeplante Öffnungen oder undichte Anschlüsse können diese Funktion beeinträchtigen.

Für die Tragwerksplanung bedeutet das: Die Reinraumhülle ist nicht nur eine Oberfläche. Sie ist Teil des technischen Gesamtsystems. Jede Fuge, jede Revisionsöffnung und jede Durchdringung benötigt eine abgestimmte Detailplanung. Das betrifft insbesondere:

• Anschlüsse zwischen Decke und Wand.
• Durchführungen für RLT-Kanäle und Medienleitungen.
• Befestigungen von Leuchten und Deckenstativen.
• Revisionsöffnungen für Filter und technische Komponenten.
• Übergänge zwischen unterschiedlichen Deckensystemen.
• Fugen zwischen Bestand und neuem Bauteil.
• Befestigungen von Wand- und Deckenelementen.

Die ISO-Klasse des Raums bestimmt nicht unmittelbar die Tragfähigkeit der Decke. Sie beeinflusst aber die Ausführung der Bauteile und die zulässige Anordnung technischer Komponenten. Die strukturelle Bemessung bleibt abhängig von Geometrie, Material, Lasten, Spannweiten, Lagerung und Verformungsanforderungen.

Das gleiche gilt für die Klassen A bis D nach dem EG-GMP-Leitfaden. Sie beschreiben hygienische und produktionstechnische Anforderungen. Eine Klasse A führt nicht automatisch zu einer bestimmten Deckenkonstruktion. Die Konstruktion muss aus dem Raumkonzept, der RLT-Führung, der Nutzung und den Reinigungsanforderungen entwickelt werden.

Luftreinheit wird klassifiziert. Tragfähigkeit wird nachgewiesen. Eine hygienische Einstufung ersetzt keine Bemessung.

Die Abstimmung muss in der Planungsphase erfolgen. Eine nachträgliche Anpassung der RLT-Anlage kann zusätzliche Kanäle, größere Abhängungen oder neue Durchbrüche erfordern. Dadurch ändern sich Lasten und Lastpfade. Bei bestehenden Tragwerken kann zusätzlich die vorhandene Auslastung begrenzt sein.

Bauen im Bestand: Neue Reinrauminfrastruktur in bestehenden Kliniken

Beim Bauen im Bestand verschärft sich die statische Aufgabe. Die vorhandene Tragstruktur wurde nicht zwingend für heutige Reinraumtechnik geplant. Neue RLT-Zentralen, Filteranlagen und Medizintechnik erzeugen Lasten, die in den ursprünglichen Unterlagen fehlen können.

Die Bestandsprüfung beginnt mit der Ermittlung des vorhandenen Tragwerks. Erforderlich sind verfügbare Bestandspläne, frühere statische Berechnungen und Angaben zu Umbauten. Diese Unterlagen müssen mit der tatsächlichen Konstruktion abgeglichen werden. Abweichungen bei Deckenstärken, Unterzügen, Stützen oder Installationszonen verändern den Nachweis.

Die neue Lastabtragung muss bis in die vorhandenen Fundamente oder in ausreichend tragfähige Bauteile verfolgt werden. Eine zusätzliche RLT-Zentrale auf dem Dach belastet nicht nur die Dachdecke. Die Lasten wirken auf Träger, Stützen, Wände und Gründung. Bei einer Aufstellung im Technikgeschoss ändern sich die lokalen Auflagerkräfte und möglicherweise die Gesamtbeanspruchung des Gebäudes.

Im Bestand entstehen häufig mehrere Konflikte gleichzeitig:

1. Zusatzlast ohne freie Tragreserven:

Die vorhandene Decke kann bereits durch Eigengewicht, Ausbau und Haustechnik beansprucht sein. Eine neue Punktlast darf nicht ohne Nachweis ergänzt werden.

2. Unklare Lastpfade:

Abgehängte Installationen können an Bauteilen befestigt sein, deren Tragfähigkeit oder Lage nicht dokumentiert ist.

3. Begrenzte Bauhöhe:

RLT-Kanäle, Filter, Kabeltrassen und Deckenunterkonstruktionen benötigen Raum. Eine Verringerung der Konstruktionshöhe kann die technische Lösung erzwingen.

4. Schwingungsübertragung:

Neue RLT-Geräte können Schwingungen in bestehende Decken oder Wände einleiten. Die Aufstellung und Entkopplung müssen gemeinsam betrachtet werden.

5. Betrieb unter laufender Nutzung:

Bauzustände erzeugen temporäre Lasten und Einschränkungen. Bereiche können nicht beliebig geöffnet oder entlastet werden.

6. Durchdringungen in bestehende Bauteile:

Kernbohrungen und Aussparungen können Bewehrung, Spannbewehrung oder tragende Querschnitte betreffen. Ihre Lage ist vor der Ausführung zu klären.

Die Tragwerksplanung muss zwischen Bestand, Rückbau und Neubau unterscheiden. Ein Bauteil kann im Endzustand ausreichend tragfähig sein, während der Bauzustand eine kritische Situation erzeugt. Das gilt etwa bei entfernten Unterdecken, geöffneten Deckenfeldern oder temporär gelagerten Geräten.

Die Planung von Reinraumumgebungen verlangt deshalb eine abgestimmte Bestandsaufnahme. Die Raumlufttechnik liefert Anlagen- und Kanalgewichte. Die Medizintechnik liefert Auflager- und Befestigungsdaten. Die Architektur definiert Raumhöhen, Türen und Revisionszonen. Die Tragwerksplanung führt diese Angaben in einem prüffähigen Lastmodell zusammen.

Koordination von Tragwerk, RLT und Ausbau

Die Schnittstellen lassen sich nicht durch eine spätere Einzelprüfung lösen. Sie müssen in den Planständen sichtbar sein. Dafür werden Lasten, Auflager und Durchdringungen eindeutig gekennzeichnet. Änderungen an Geräten oder Kanalführungen benötigen eine statische Bewertung, wenn sie die Einleitung in das Bauwerk verändern.

Ein abgestimmtes Modell enthält mindestens:

• Tragende Decken, Wände, Unterzüge, Stützen und Rahmen.
• Positionen der RLT-Geräte und deren Auflager.
• Abhängungen von Kanälen, Filtern und Deckensystemen.
• Öffnungen und Durchdringungen.
• Flächen- und Punktlasten der Medizintechnik.
• Bereiche mit vorgesehener Begehbarkeit.
• Fugen und Anschlüsse der Reinraumhülle.
• Anforderungen an Wartung und Austausch.

Die Darstellung dient nicht nur der Dokumentation. Sie verhindert widersprüchliche Annahmen. Wenn ein RLT-Kanal in der Architekturplanung verschoben wird, muss geprüft werden, ob sich die Abhängepunkte ändern. Wenn ein Deckenfeld begehbar werden soll, muss die Unterkonstruktion neu bewertet werden. Wenn ein Gerät schwerer ausfällt als ursprünglich angesetzt, kann die lokale Lastabtragung nicht unverändert bleiben.

Die statische Planung der Reinraumtechnik im Klinikbau endet damit nicht bei der Bemessung einzelner Profile. Sie umfasst die Ermittlung der Einwirkungen, die Wahl des Lastpfads, die Bewertung von Verformungen und Schwingungen sowie die Integration in die hygienisch geschlossene Raumstruktur.

Schlussfolgerung

Reinraumtechnik im Klinikbau erzeugt eine gekoppelte Planungsaufgabe. RLT-Anlagen, TAV-Decken, Medizintechnik und Tragwerk bilden kein Nebeneinander. Sie teilen sich Auflager, Anschlüsse und Bauhöhe.

Die zentrale statische Prüfung folgt einer klaren Kette:

• Welche Anlagen und Einbauten werden angeordnet?
• Welche Flächen-, Punkt- und dynamischen Lasten entstehen?
• Über welche Bauteile werden diese Lasten abgetragen?
• Welche Verformungen und Schwingungen sind zulässig?
• Wie bleiben Fugen, Durchdringungen und Druckkaskaden funktionstüchtig?
• Welche Reserven bietet der Bestand?

Eine begehbare Reinraumdecke kann bis zu 150 kg/m² Nutzlast aufnehmen. Daraus folgt keine Freigabe für beliebige Geräte oder Punktlasten. Eine TAV-Decke kann mit Außenluftströmen von 800 bis 1.200 m³/h betrieben werden. Daraus folgt kein statisch geeigneter Abhängungspunkt. Die technische Funktion entsteht erst durch die koordinierte Planung.

Der Nachweis zeigt, ob die Lastabtragung funktioniert. Die Ausführungsplanung zeigt, ob die Reinraumhülle geschlossen bleibt. Erst beide Ebenen ergeben eine belastbare Lösung für den Klinikbau.
