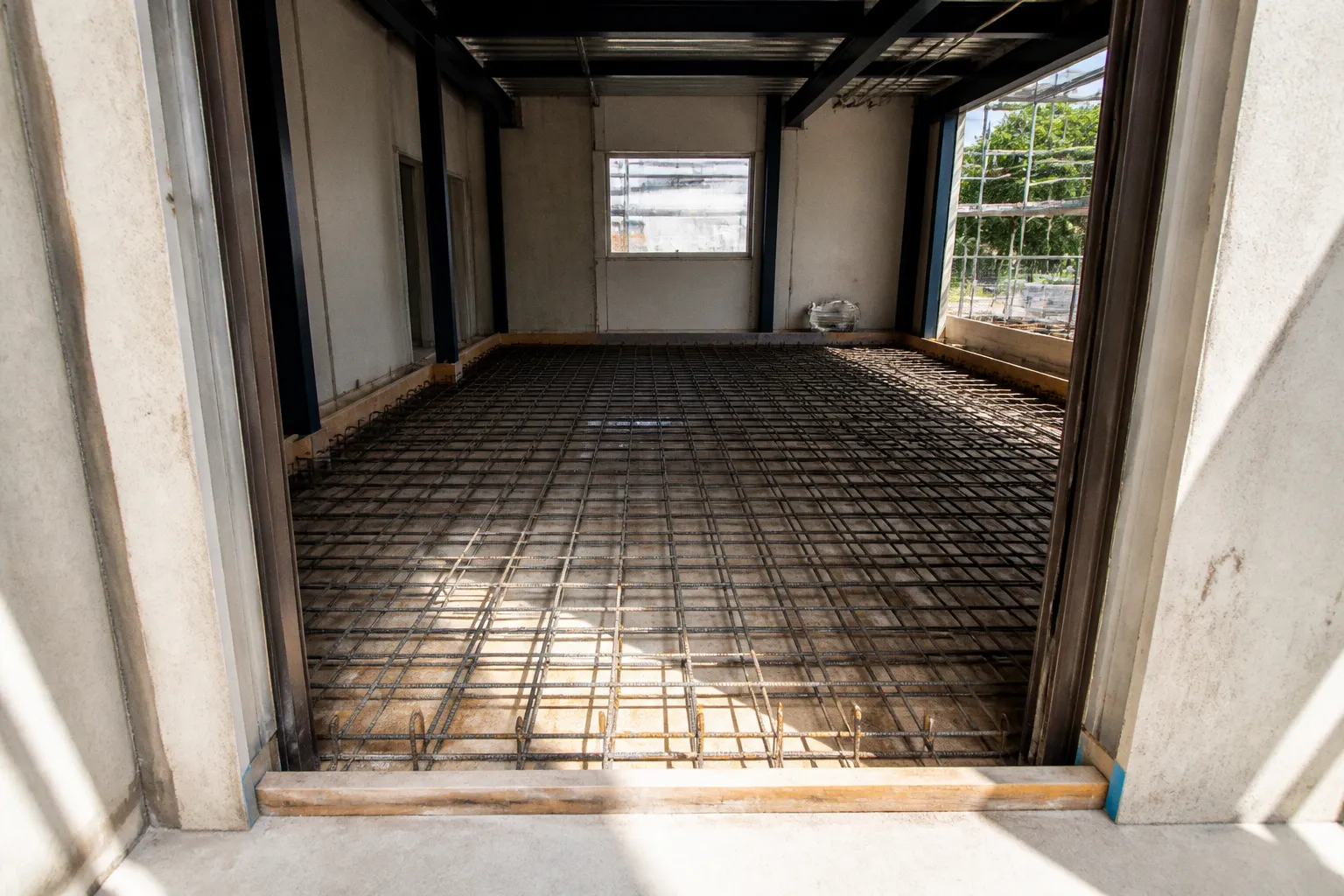

MRT-Räume im Klinikbau: Statik für schwere Medizintechnik

Schon das Eigengewicht der Anlage, die konzentrierte Lasteinleitung über wenige Auflagerpunkte, die elektromagnetische Abschirmung und die Anforderungen an die Schwingungsruhe verändern das Tragwerkskonzept grundlegend.

Je nach Gerätetyp reicht die Größenordnung des Eigengewichts von wenigen Tonnen bis in den deutlich zweistelligen Tonnenbereich. Bei offenen MRT-Systemen mit massiven Eisenkernen können noch erheblich höhere Gerätegewichte auftreten. Eine pauschale Aussage darüber, ob eine vorhandene Decke diese Last „aushält“, ist deshalb nicht möglich. Entscheidend sind unter anderem Spannweite, Deckensystem, Aufstandsfläche, Lastverteilung, vorhandene Bewehrung, Baugrund und der konkrete Lastpfad.

Die Tragwerksplanung für einen MRT-Raum beginnt daher nicht mit einer einzelnen Deckenlast. Sie beginnt mit der Frage, wie sämtliche Einwirkungen vom Gerät bis in den Baugrund gelangen – dauerhaft, während der Montage und bei einem späteren Austausch.

Herausforderung Massen: Von 4 bis 130 Tonnen Gerätelast

Das Spektrum der MRT-Geräte ist groß. Klinische Standardgeräte mit Feldstärken von 1,5 bis 3 Tesla liegen häufig im Bereich mehrerer Tonnen. Ultrahochfeldsysteme mit 7 Tesla bringen je nach Ausführung ein deutlich höheres Eigengewicht mit. Offene MRT-Systeme mit massiven Eisenkernen können ein Eigengewicht von bis zu etwa 130 Tonnen erreichen.

Diese Angaben sind zunächst nur eine Einordnung. Für den statischen Nachweis zählt nicht allein die Gesamtmasse des Gerätes. Entscheidend ist, wie diese Masse in das Bauwerk eingeleitet wird. Ein MRT steht nicht mit seiner gesamten Unterseite gleichmäßig auf der Decke. Das Gewicht wird in der Regel über definierte Gerätefüße, Rahmen oder Fundamentbereiche abgetragen. Dadurch entstehen konzentrierte Einzellasten, die lokal deutlich maßgebender sein können als eine rechnerisch gleichmäßig verteilte Flächenlast.

Die zentrale Unterscheidung lautet deshalb: Punktlast ist nicht Flächenlast. Eine Decke kann eine bestimmte Gesamtlast rechnerisch aufnehmen und dennoch an einem einzelnen Geräteauflager durch Biegung, Querkraft oder Durchstanzen überfordert sein. Für die Bewertung der MRT-Deckenlast im Krankenhausbau müssen daher mindestens folgende Fragen beantwortet werden:

• Wo liegen die tatsächlichen Geräteauflager?
• Welche Aufstandsflächen und Kontaktpressungen gibt der Hersteller vor?
• Wie groß sind die vertikalen und gegebenenfalls horizontalen Kräfte?
• Welche Lastverteilung erfolgt über eine Montageplatte, ein Fundament oder eine Unterkonstruktion?
• Liegen die Auflager über einer tragenden Wand, einem Unterzug, einer Stütze oder in einem freien Deckenfeld?
• Welche zusätzlichen Lasten entstehen durch Abschirmung, Installationen und spätere Umbauten?

Die Deckenbemessung folgt damit nicht dem Schema einer Standardkrankenhausetage. Nachzuweisen sind unter anderem Biegung, Querkraft, Durchstanzen, Gebrauchstauglichkeit und die Begrenzung von Verformungen. Bei einer Bestandsdecke kommt die Beurteilung des vorhandenen Zustands hinzu: Betonfestigkeit, Bewehrungslage, Bauteilabmessungen, Rissbild, frühere Umbauten und mögliche Schwächungen durch Installationsöffnungen.

Bei höheren Gerätegewichten können Unterzüge, Verstärkungsrippen, zusätzliche Stützen oder ein eigenes Fundament erforderlich werden. In anderen Fällen lässt sich die Last über eine lastverteilende Stahlbetonplatte oder eine konstruktiv angepasste Geräteunterkonstruktion in die vorhandene Struktur einleiten. Welche Lösung sinnvoll ist, ergibt sich erst aus dem konkreten Bestand und der Auflagergeometrie.

Die Lastabtragung für MRT-Räume beginnt nicht bei der Decke – sie beginnt bei der Gründung. Jeder Lastpfad muss lückenlos vom Gerät bis in den Baugrund nachgewiesen werden.

Nicht nur die Endposition ist maßgebend

Der Transport des Gerätes in den Raum stellt einen eigenen, oft unterschätzten Lastfall dar. Ein MRT wird häufig horizontal auf Rollen, Schlitten oder einem speziellen Transportgestell bewegt. Dabei entstehen konzentrierte Rad- und Auflagerlasten, die mit der späteren Betriebssituation nicht identisch sind.

Zu betrachten sind deshalb nicht nur der Aufstellort und die darunterliegende Decke, sondern der gesamte Weg:

• Zufahrt und Entladebereich,
• Kran- oder Hebepunkt,
• temporäre Einbringöffnung,
• Rampen und Schwellen,
• Flure und Türbereiche,
• Bodenplatten über Untergeschossen,
• Übergänge zwischen unterschiedlichen Deckensystemen.

Eine Bodenplatte, die für den üblichen Klinikverkehr ausreichend dimensioniert ist, muss nicht automatisch für die Radlasten eines MRT-Transportgestells geeignet sein. Lokale Druckspannungen, Randabstände, Fugen und Aussparungen können den Transportweg bestimmen. Im Bestand ist zudem zu prüfen, ob verdeckte Leitungen, Installationskanäle oder bereits geschwächte Plattenbereiche die vorgesehene Route einschränken.

Magnetische Störfaktoren: Warum herkömmlicher Stahl nicht automatisch geeignet ist

Das Magnetfeld eines MRT-Gerätes reicht über die eigentliche Geräteabmessung hinaus. Die für die Planung relevanten Sicherheits- und Störzonen werden vom Gerätehersteller vorgegeben und hängen unter anderem von Feldstärke, Magnetbauart und Raumkonfiguration ab. Diese Bereiche betreffen nicht nur den Innenraum. Auch angrenzende Wände, Decken, Böden, Technikräume und Verkehrsflächen können relevant werden.

Die Frage lautet daher nicht schlicht, ob „Betonstahl im MRT-Raum versagt“. Beton als Baustoff ist nicht das Problem. Kritisch ist die magnetische Wechselwirkung bestimmter metallischer Bauteile und Einbauten mit dem Magnetfeld. Ferromagnetische Materialien können durch das statische Feld angezogen werden und dadurch ein Sicherheitsrisiko darstellen. Leitfähige metallische Bauteile können außerdem bei zeitlich veränderlichen Magnetfeldern oder den Schaltvorgängen der Gradientensysteme unerwünschte Wechselwirkungen, Kräfte oder Erwärmung zeigen.

Eine allgemeingültige Aussage über einen kurzfristigen Verlust der Tragfähigkeit lässt sich daraus nicht ableiten. Ob eine Bewehrung, ein Verbindungsmittel oder eine Unterkonstruktion zulässig ist, muss für den konkreten Gerätetyp, die Einbausituation und die jeweilige Feldzone bewertet werden. Maßgebend sind die technischen Vorgaben des Geräteherstellers, die Planung der Abschirmung und die Anforderungen an die elektromagnetische Verträglichkeit.

Für die Tragwerksplanung bedeutet das: In den relevanten Bereichen darf nicht einfach die übliche Bewehrungs- und Befestigungslösung aus dem Standardbetonbau übernommen werden. Die Auswahl magnetisch geeigneter Werkstoffe muss früh mit Geräteplanung und Abschirmungsplanung abgestimmt werden.

Drei Lösungswege kommen in der Praxis häufig in Betracht:

1. Glasfaserbewehrung aus GFK

Glasfaserbewehrung kann dort eingesetzt werden, wo eine nichtmetallische beziehungsweise magnetisch unkritische Zugbewehrung erforderlich ist. Sie besitzt jedoch andere Materialeigenschaften als Stahl: Der Elastizitätsmodul, das Verbundverhalten, die Kriech- und Dauerhaftigkeitseigenschaften sowie die Regeln für Verankerung und Übergreifungsstöße müssen gesondert berücksichtigt werden. Eine GFK-Bewehrung ist deshalb kein einfacher Materialtausch. Die Bauteile müssen mit den dafür geltenden Nachweis- und Zulassungsgrundlagen neu beurteilt werden.

2. Nichtrostender Duplexstahl

Werkstoffe wie 1.4362 oder 1.4162 gehören zur Gruppe der Duplexstähle. Sie sind nicht als austenitische Stähle zu klassifizieren. Außerdem darf aus der Werkstoffbezeichnung nicht pauschal auf vollständige Magnetfreiheit geschlossen werden: Duplexstähle weisen aufgrund ihres Gefüges grundsätzlich magnetische Anteile auf. Ihre Eignung für einen MRT-Bereich muss daher anhand der konkreten Spezifikation, der magnetischen Anforderungen und der Freigaben für die Einbausituation geprüft werden. Ein höherer Korrosionsschutz oder eine gute mechanische Eignung ersetzt diese Prüfung nicht.

3. Speziell freigegebene Bewehrungs- und Befestigungssysteme

Für MRT-Räume stehen je nach Hersteller und Projekt speziell ausgewählte Bewehrungsstähle, Verbindungsmittel oder Systeme mit definierten magnetischen Eigenschaften zur Verfügung. Entscheidend ist nicht der Produktname allein, sondern die nachgewiesene Eignung für die konkrete Feldzone. Auch bei einem solchen System müssen Verarbeitung, Biegeradien, Übergreifungsstöße, Verankerungen und Anschlüsse in die statische Planung integriert werden.

Die Werkstoffentscheidung wirkt sich auf alle angrenzenden Bauteile aus. Betroffen sind nicht nur die Hauptbewehrung der Bodenplatte, sondern gegebenenfalls auch Randbewehrungen, Anschlussstäbe, Dübel, Anker, Geländer, Rohrhalterungen und Einbauteile. Ein einzelnes ungeeignetes Metallteil kann die Freigabe einer ansonsten sorgfältig geplanten Raumhülle gefährden.

Magnetische Verträglichkeit ist eine Planungsaufgabe

Die Bewehrung wird in einem MRT-Raum nicht isoliert betrachtet. Auch Türen, Kabeltrassen, Lüftungskomponenten, Brandschutzklappen, Revisionsöffnungen und Befestigungsmittel müssen in die Koordination einbezogen werden. Besonders problematisch sind nachträgliche Durchdringungen: Eine später eingebaute Stahlkonsole oder ein nicht abgestimmter Installationsrahmen kann sowohl die magnetische Verträglichkeit als auch den statischen Nachweis beeinflussen.

Deshalb braucht es einen abgestimmten Einbauplan. Darin müssen die zulässigen Materialien, die Lage der Abschirmung, die Einbauteile und die Bereiche mit besonderen Anforderungen eindeutig festgelegt sein. Änderungen auf der Baustelle sind nicht automatisch unkritisch, nur weil sie statisch klein erscheinen.

Präzision durch Entkopplung: Schwingungsdämpfung im MRT-Raum

Ein MRT braucht nicht nur eine tragfähige, sondern auch eine ruhige Umgebung. Während des Betriebs entstehen durch Gradientensysteme und weitere Komponenten dynamische Anregungen. Gleichzeitig reagiert die Bildgebung empfindlich auf äußere Schwingungen. Verkehr, Aufzüge, Pumpen, Lüftungsanlagen, Türen und Personenverkehr können je nach Frequenz und Übertragungsweg die Untersuchungsqualität beeinflussen.

Die Planung muss deshalb zwei Richtungen berücksichtigen:

• Schwingungen aus dem Gebäude dürfen möglichst wenig in das Gerät eingeleitet werden.
• Die vom Gerät ausgehenden dynamischen Kräfte dürfen nicht unkontrolliert in die angrenzende Konstruktion übertragen werden.

Die Entkopplung erfolgt über eine definierte elastische Lagerung. Je nach System können Elastomerplatten, spezielle Sylomer- oder Sylodyn-Lager, Federkonstruktionen oder ein separates Gerätefundament eingesetzt werden. Die passende Lösung hängt von der Gerätebasis, dem Gewicht, der Auflageranordnung, den Anregungsfrequenzen und den zulässigen Restschwingungen ab.

Eine elastische Schicht ist dabei kein beliebiges Dämmmaterial, das unter dem Gerät ausgelegt wird. Sie verändert die Lagerbedingungen des Tragwerks. Ihre Steifigkeit, zulässige Pressung, Verformung und Dauerhaftigkeit müssen zu den tatsächlichen Auflagerkräften passen. Auch die horizontale Verschieblichkeit und die Sicherung gegen unzulässiges Wandern des Gerätes sind zu betrachten.

Für die Bemessung werden mindestens folgende Angaben benötigt:

• Gerätegewicht und Schwerpunktlage,
• Anzahl und Position der Geräteauflager,
• zulässige Verformungen und Restschwingungen,
• erwartete Anregungsfrequenzen,
• Eigenfrequenz und Dämpfung des Lagerungssystems,
• Tragfähigkeit und Steifigkeit der darunterliegenden Decke oder Fundamentplatte,
• Anforderungen an den Anschluss benachbarter Bauteile.

Die Hersteller der Entkopplungssysteme stellen dafür in der Regel Bemessungsdaten oder Berechnungshilfen bereit. Die Einordnung in das Bauwerk bleibt jedoch eine Aufgabe der Tragwerksplanung. Ein Lager kann im Produktdatenblatt ausreichend erscheinen und im konkreten Deckenfeld dennoch zu großen Verformungen führen. Umgekehrt kann eine sehr steife Konstruktion zwar statisch robust sein, aber die gewünschte Schwingungsentkopplung verfehlen.

Tragfähigkeit und Gebrauchstauglichkeit zusammen denken

Beim MRT-Raum reicht es nicht, nur den rechnerischen Bruchzustand zu betrachten. Für die Nutzung sind Verformungen, Schwingungen und Anschlussdetails oft ebenso wichtig wie die reine Tragreserve. Eine Decke kann eine Last rechnerisch tragen und sich dabei dennoch so verformen, dass Türen, Abschirmung, Geräteanschlüsse oder die empfindliche Medizintechnik beeinträchtigt werden.

Das gilt besonders für Bestandsgebäude. Durchhängende Decken, unterschiedliche Steifigkeiten benachbarter Felder oder nachträgliche Installationsöffnungen können die Übertragung dynamischer Einwirkungen verändern. Die Untersuchung muss daher Tragfähigkeit und Gebrauchstauglichkeit gemeinsam betrachten.

Statische Zusatzlasten durch Abschirmung und Faraday-Käfig

Ein MRT-Raum besteht aus mehr als dem eigentlichen Gerätefundament. Die Kabine enthält eine Hochfrequenzabschirmung, häufig als Faraday-Käfig aus Kupfer- oder Aluminiumkomponenten, sowie je nach Gerät und Hersteller eine zusätzliche Abschirmung gegen magnetische Einflüsse. Hinzu kommen Bodenaufbauten, Wandbekleidungen, Deckenaufbauten, Türen und technische Einbauten.

Die HF-Abschirmung ist in vielen Ausführungen vergleichsweise leicht, wird aber flächig montiert und benötigt zahlreiche Anschlüsse und Durchdringungen. Eine magnetische Abschirmung aus Stahlplatten oder vergleichbaren Bauteilen kann dagegen erhebliche zusätzliche Eigenlasten erzeugen. Wie groß diese Lasten tatsächlich sind, hängt von der erforderlichen Abschirmwirkung, den verwendeten Materialien, den Abmessungen und der Konstruktion des jeweiligen Systems ab.

Eine pauschale Aussage über ein bestimmtes Vielfaches der Wandlast ist deshalb nicht belastbar. Für den Nachweis sind die Herstellerangaben zur Abschirmung maßgebend. Sie müssen in Flächenlasten, Linienlasten und gegebenenfalls Einzelkräfte an Befestigungspunkten übersetzt werden.

Die Abschirmung ist kein Ausbau ohne statische Konsequenz. Ihre Flächen- und Befestigungslasten gehören in denselben Lastpfad wie das Gerätegewicht.

Die Stahlplatten der Magnetfeldabschirmung werden an Wänden, Decke oder Boden angeordnet. Die Befestigung kann über mechanische Anker, Schienen, Rahmen oder speziell abgestimmte Unterkonstruktionen erfolgen. Damit entstehen zusätzliche Kräfte im Wand- und Deckenquerschnitt. Zu prüfen sind nicht nur die Platten selbst, sondern auch:

• Eigengewicht der Abschirmung,
• lokale Befestigungskräfte,
• Zug- und Querkräfte an Ankern,
• Lasten aus Unterkonstruktionen,
• Auswirkungen auf Wandränder und Deckenanschlüsse,
• Zusatzbeanspruchung von Stützen und Fundamenten,
• mögliche Korrosion und Verträglichkeit der Kontaktmaterialien,
• Anforderungen an die elektrische Kontinuität der HF-Abschirmung.

Die Abschirmung muss häufig vor dem Einbringen des Gerätes installiert werden. Daraus ergibt sich eine feste Bauablauflogik. Werden zuerst Wand- und Deckenbekleidungen montiert und anschließend das Gerät eingebracht, müssen Transportweg, Öffnungen und temporäre Schutzmaßnahmen bereits vorher abgestimmt sein. Werden Bauteile erst nach der Geräteinstallation geschlossen, kann das den Terminplan und die spätere Austauschbarkeit beeinflussen.

Einwirkungen im MRT-Raum

Für die Lastzusammenstellung werden typischerweise mehrere Einwirkungsgruppen getrennt erfasst:

• Eigengewicht des Tragwerks: Decke, Wände, Bodenplatte, Unterzüge, Stützen und Fundamente.
• Geräteeigengewicht: konzentriert über die tatsächlichen Auflager oder ein Gerätefundament.
• Abschirmung: Stahlplatten, Rahmen und Befestigungsmittel an Wänden, Decke und gegebenenfalls Boden.
• HF-Kabine: Kupfer- oder Aluminiumkomponenten, Türen, Decken- und Bodenanschlüsse.
• Technische Installationen: Lüftung, Kälte, Kabeltrassen, Rohrleitungen und Geräteanschlüsse.
• Montage- und Transportlasten: zeitlich begrenzte, häufig stark konzentrierte Einwirkungen.
• Dynamische Einwirkungen: Kräfte aus Betrieb und Schwingungsübertragung.
• Nutzungs- und Wartungslasten: Zugang, Austausch von Komponenten und temporäre Montagezustände.

Diese Lasten dürfen nicht einfach addiert werden, ohne ihre zeitliche und konstruktive Einordnung zu prüfen. Für den Endzustand gelten andere Kombinationen als während der Einbringung. Eine temporär entfernte Wand, eine offene Decke oder ein noch nicht geschlossener Abschirmungsaufbau erzeugen jeweils eigene Zustände.

Der Vergleich mit einer „normalen Krankenhausetage“ ist nur sinnvoll, wenn Fläche, Deckensystem, Nutzungsannahmen und Lastverteilung bekannt sind. Eine allgemeine Faktorenspanne lässt sich daraus nicht ableiten. In der Praxis wird deshalb nicht mit pauschalen Verhältnissen gearbeitet, sondern mit dem konkreten Geräte- und Raumlayout.

Logistik der Einbringung: Temporäre Öffnungen und Lastpfade

Das MRT-Gerät erreicht seinen Installationsort häufig nicht durch die fertige Raumtür. Geräteabmessungen, Transportgestell und erforderliche Sicherheitsabstände können eine temporäre Einbringöffnung in der Fassade oder in einer tragenden Wand notwendig machen. Diese Öffnung ist kein logistisches Detail, sondern ein eigener Eingriff in das Tragwerk.

Die Planung der Einbringöffnung umfasst drei miteinander verbundene Phasen.

1. Planungsphase

Zunächst werden Geräteabmessungen, Verpackung, Transportvorrichtung, Dreh- und Kippbewegungen sowie die erforderlichen Montagefreiräume festgelegt. Daraus ergibt sich die lichte Öffnungsgröße. Gleichzeitig wird untersucht, wie die bestehende Tragstruktur durch die Öffnung geschwächt wird und welche Abfangungen, Rahmen oder temporären Sicherungen erforderlich sind.

2. Einbringphase

Während des Hebens, Schiebens oder Rollens entstehen andere Lasten als im späteren Betrieb. Vertikale Kräfte aus dem Gerätegewicht, horizontale Kräfte aus dem Anfahren und Bremsen sowie mögliche Lastumlagerungen müssen in den Bestand eingeleitet werden. Bei einem Kraneinsatz kommen die Aufstell- und Abstützkräfte des Krans hinzu. Der Kranplatz ist daher ebenso zu prüfen wie die eigentliche Öffnung.

3. Verschlussphase

Nach dem Einbringen wird die Öffnung wieder geschlossen. Die neue Wand- oder Fassadenkonstruktion muss konstruktiv an den Bestand angeschlossen werden. Dabei sind Anschlussbewehrung, Betonierfugen, Brandschutz, Bauphysik, Abschirmung und die Wiederherstellung der ursprünglichen Tragwirkung gemeinsam zu planen.

Besonders im Bestand ist der Zustand während der Bauphase maßgebend. Eine Wand kann im Endzustand problemlos funktionieren und während des Rückbaus oder der Montage eine kritische Situation darstellen. Temporäre Abfangungen müssen deshalb nicht nur gezeichnet, sondern auf den tatsächlichen Bauablauf abgestimmt werden.

Der Weg bis zum Gerätefundament

Der Transportweg vom Lieferfahrzeug bis zum endgültigen Standort wird in einzelne Abschnitte zerlegt. Für jeden Abschnitt sind Auflager, Radlasten, Durchfahrtshöhen, Kurvenradien und mögliche Hindernisse zu prüfen. Türschwellen und Fugen können die Lastverteilung verändern. Rampen erzeugen zusätzliche horizontale Komponenten. Bei engen Richtungswechseln können seitliche Kräfte in Boden und Wände eingeleitet werden.

Auch die Position von Stützen und Unterzügen spielt eine Rolle. Eine Transportstrecke, die im Grundriss problemlos aussieht, kann über einer schwach bewehrten Deckenplatte liegen. Umgekehrt kann eine vorhandene Unterzugslinie den Transport unterstützen, wenn das Gestell entsprechend geführt wird.

Die statische Planung sollte deshalb nicht erst beginnen, wenn das Gerät bestellt ist. Idealerweise werden Gerätehersteller, Medizintechnikplanung, Bauherrschaft, Logistik und Tragwerksplanung bereits in der Vorplanung zusammengeführt. Dann können Öffnungen, Tragachsen und Fundamentbereiche aufeinander abgestimmt werden, anstatt später mit provisorischen Verstärkungen auf einen bereits festgelegten Grundriss zu reagieren.

Austauschbarkeit mitdenken

Die Einbringöffnung bestimmt nicht nur die Erstinstallation. Ein MRT wird gewartet, umgerüstet und irgendwann ersetzt. Neue Gerätegenerationen können andere Abmessungen, Auflagerpunkte oder Gewichte besitzen. Eine vollständig geschlossene Fassade oder eine dauerhaft unzugängliche Tragstruktur kann einen späteren Austausch erheblich erschweren.

Das bedeutet nicht, jede mögliche Gerätegeneration vorab zu dimensionieren. Es bedeutet aber, die konstruktiven Konsequenzen einer späteren Öffnung zu verstehen. Bei Neubauten können austauschbare Fassadenelemente, ausreichend dimensionierte Montagezonen oder zugängliche Tragachsen sinnvoll sein. Im Bestand muss geprüft werden, ob eine spätere Öffnung ohne unverhältnismäßigen Eingriff hergestellt werden kann.

Bestandsgebäude: Deckenverstärkung ist nicht immer die erste und nicht immer die beste Lösung

Bei der Umnutzung eines bestehenden Klinikbereichs für ein MRT wird häufig zuerst nach einer Deckenverstärkung gefragt. Die eigentliche Aufgabe ist breiter. Zunächst muss geklärt werden, welches Tragwerk vorhanden ist und wo die Lasten sicher eingeleitet werden können.

Dazu gehören Bestandsunterlagen, Bauteilaufmaß, Sondierungen und gegebenenfalls Materialuntersuchungen. Bei älteren Gebäuden stimmen Planunterlagen und tatsächlich ausgeführte Bewehrung nicht immer vollständig überein. Nachträgliche Installationsöffnungen, Kernbohrungen und Umbauten können den Querschnitt zusätzlich geschwächt haben.

Mögliche konstruktive Lösungen sind:

• Verstärkung der bestehenden Stahlbetondecke,
• zusätzliche Unterzüge oder Stahlträger,
• neue Stützen mit eigener Lastableitung,
• eine lastverteilende Fundament- oder Geräteplatte,
• ein separates Fundament bis zur Gründungsebene,
• lokale Verstärkung an den Geräteauflagerpunkten,
• Änderung der Raumlage zugunsten eines vorhandenen tragenden Achsrasteres.

Welche Variante wirtschaftlich und technisch sinnvoll ist, hängt von der Geometrie des Gebäudes ab. Eine Verstärkung von oben kann mit dem Klinikbetrieb kollidieren. Eine Verstärkung von unten kann Installationen, Geschosshöhen oder Brandschutzanforderungen betreffen. Neue Stützen können zwar die Decke entlasten, aber Verkehrswege und Funktionsflächen einschränken. Ein eigenes Fundament ist statisch klar, kann jedoch einen tiefen Eingriff in Bodenplatte, Untergeschosse und Baugrund erfordern.

Die Entscheidung sollte deshalb nicht allein aus einer überschlägigen Gerätegesamtmasse abgeleitet werden. Erforderlich ist ein Vergleich der tatsächlichen Lastpfade und Bauzustände.

Fazit: Sonderbau mit Sonderlasten

Die Tragwerksplanung für MRT-Räume liegt an der Schnittstelle zwischen Krankenhausbau, Industriebau, Medizintechnik und Bauphysik. Das Gerät bringt konzentrierte Lasten mit, die Abschirmung verändert die Flächen- und Befestigungslasten, die Magnetfeldzonen schränken die Materialauswahl ein und die Bildqualität stellt zusätzliche Anforderungen an Verformung und Schwingungsruhe.

Ein belastbarer Nachweis beantwortet deshalb nicht nur die Frage, ob eine Decke eine bestimmte Tonnage tragen kann. Er klärt den vollständigen Lastpfad, die lokalen Einzellasten, die Betriebslasten, die temporären Transportzustände, die Materialverträglichkeit und die spätere Wartung.

Die Planung eines MRT-Raums im Krankenhausbau sollte möglichst früh beginnen. Tragwerksplaner, Gerätehersteller, Medizintechnikplanung, Abschirmungsplaner, Bauphysik und ausführende Unternehmen müssen dieselben Randbedingungen verwenden. Die Auflagerpunkte des Gerätes beeinflussen die Decke. Die Decke beeinflusst die Raumlage. Die Raumlage bestimmt Transportweg, Abschirmung und Installationsführung.

Im Neubau lässt sich dieses Zusammenspiel in das Tragwerksraster und die Gründung integrieren. Im Bestand entscheidet eine sorgfältige Untersuchung darüber, ob Deckenverstärkung, Unterzüge, neue Stützen oder ein separates Fundament die geeignete Lösung sind. Pauschale Vergleiche mit einer normalen Krankenhausetage helfen dabei nur begrenzt. Die Sicherheit entsteht aus dem projektspezifischen Nachweis – mit realen Geräteangaben, klaren Auflagerkräften und einem Lastpfad, der vom MRT bis in den Baugrund nachvollziehbar bleibt.
