Statische Herausforderungen beim Transport einer 3.700-Tonnen-Brücke
Nach Angaben von transport-online.de rollt ein Brückentragwerk mit 3.700 Tonnen Gesamtmasse im Schwertransport durch Hamburg. Laut Logistik Heute hat das Bauwerk seinen Einbauort erreicht.
Hendrik Lohmann·aktualisiert 30. Juli 2026
Der Vorgang berührt zwei Lastfälle, die in der Ausführungsstatik nachzuweisen sind: Transport und Einschub.
Lastfall Transport

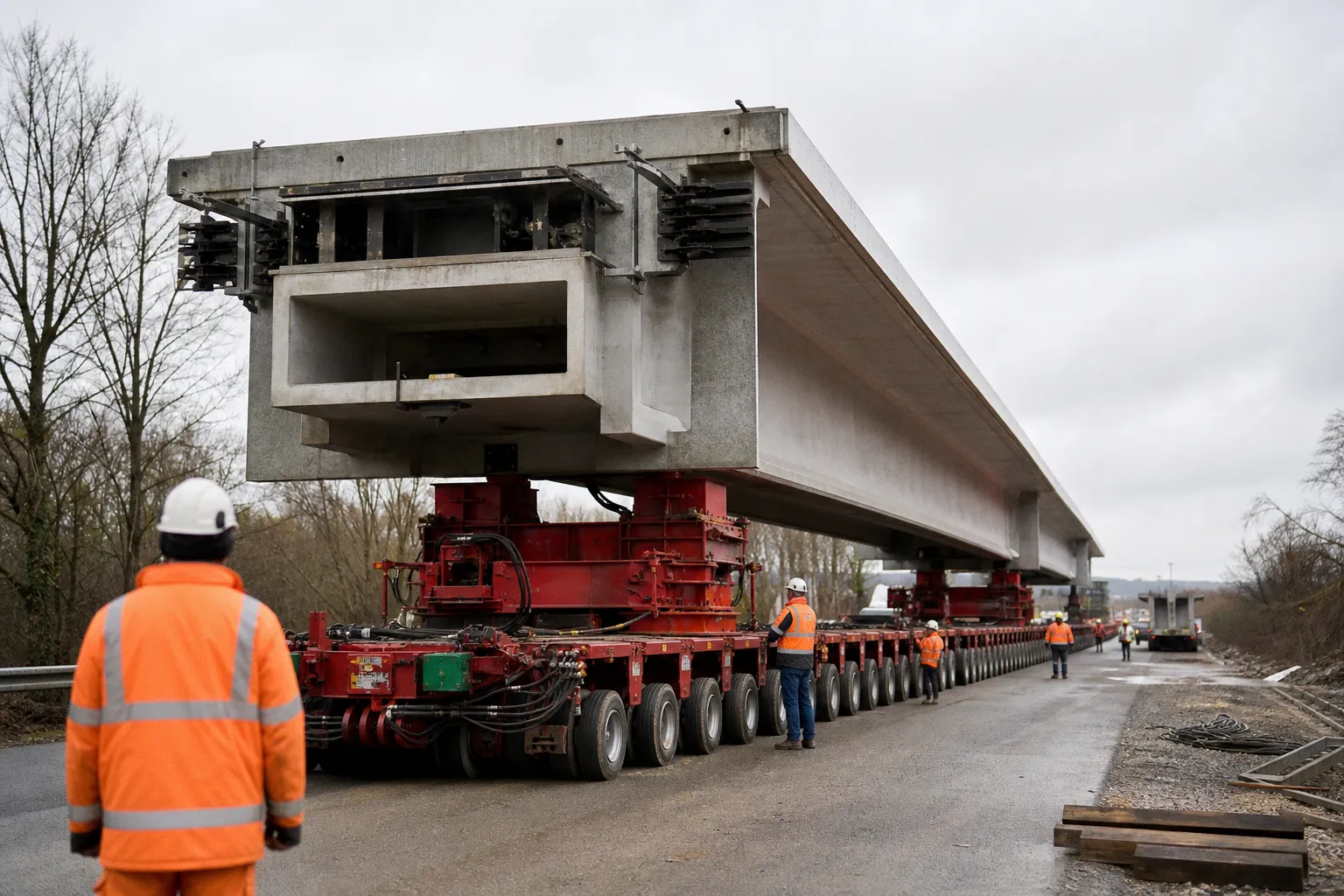

Das Eigengewicht des fertigen Überbaus beträgt 3.700 Tonnen. Diese Zahl ist nicht identisch mit der transportierten Last. Auf einem modularen Selbstfahrer (SPMT) verteilt sich die Brückenmasse auf eine Anzahl von Achslinien, deren Pressung am Fahrbahnbelag und im Brückenquerschnitt nachzuweisen ist. Achslasten, Stützweiten und Fahrzeugtyp gehen aus den vorliegenden Meldungen nicht hervor.
Maßgebend für die Streckenwahl sind Krümmungsradien, Längsneigung und die Tragfähigkeit der befahrenen Verkehrsflächen. Trassenstudie, Freimessung der Durchfahrtsprofile und Knotenpunktprüfung gehen dem Transport voraus. Die Streckenführung im Stadtgebiet Hamburg verlangt eine Abstimmung mit dem Baulastträger und den Leitungsträgern.
Lastfall Einschub
Mit dem Erreichen des Einbauorts endet der rollende Transport. Es beginnt der Übergang in den Hub- oder Verschubvorgang. Die Auflagerbedingungen wechseln vom Schwerlastfahrzeug auf Pressen, Verschubbahnen oder endgültige Brückenlager. In dieser Phase treten Lastzustände auf, die im Endzustand nicht vorhanden sind: Exzentrizitäten aus der Kranstellung, Horizontalkräfte aus dem Antrieb und ungleichmäßige Pressungen an den Auflagerpunkten.
Der endgültige Lastabtrag setzt erst ein, wenn das Bauteil auf seinen Lagern ruht. Bis dahin ist der Überbau als Kragarm- oder Mehrstützenträger unter veränderlicher Geometrie zu betrachten. Die Bemessungsnorm verlangt den getrennten Nachweis beider Zustände mit den jeweiligen Teilsicherheitsbeiwerten.
Werkstattstatik und Eingangswerte
Eine vollständige Ausführungsstatik enthält den Transportnachweis. Zwei Größen sind verbindlich: das Gesamtgewicht des Überbaus und die Geometrie im Montage- und Hubzustand. Diese Werte gehen als Eingang in die Bemessung der Fahrzeuge, der Verschubbahnen und der Pressenansatzpunkte.
Die Schnittgrößen aus Eigenlast im Kragarmzustand können die Bemessung im Endzustand übersteigen. Verformungsnachweise am freien Ende entscheiden, ob das Bauteil die Werkstatt ohne Anpassung verlässt. Fehlt der Transportnachweis, ist die Werkstattplanung rechnerisch unvollständig.
