Europas größtes 3D-gedrucktes Wohnhaus: Statik und Konstruktion im Wandel

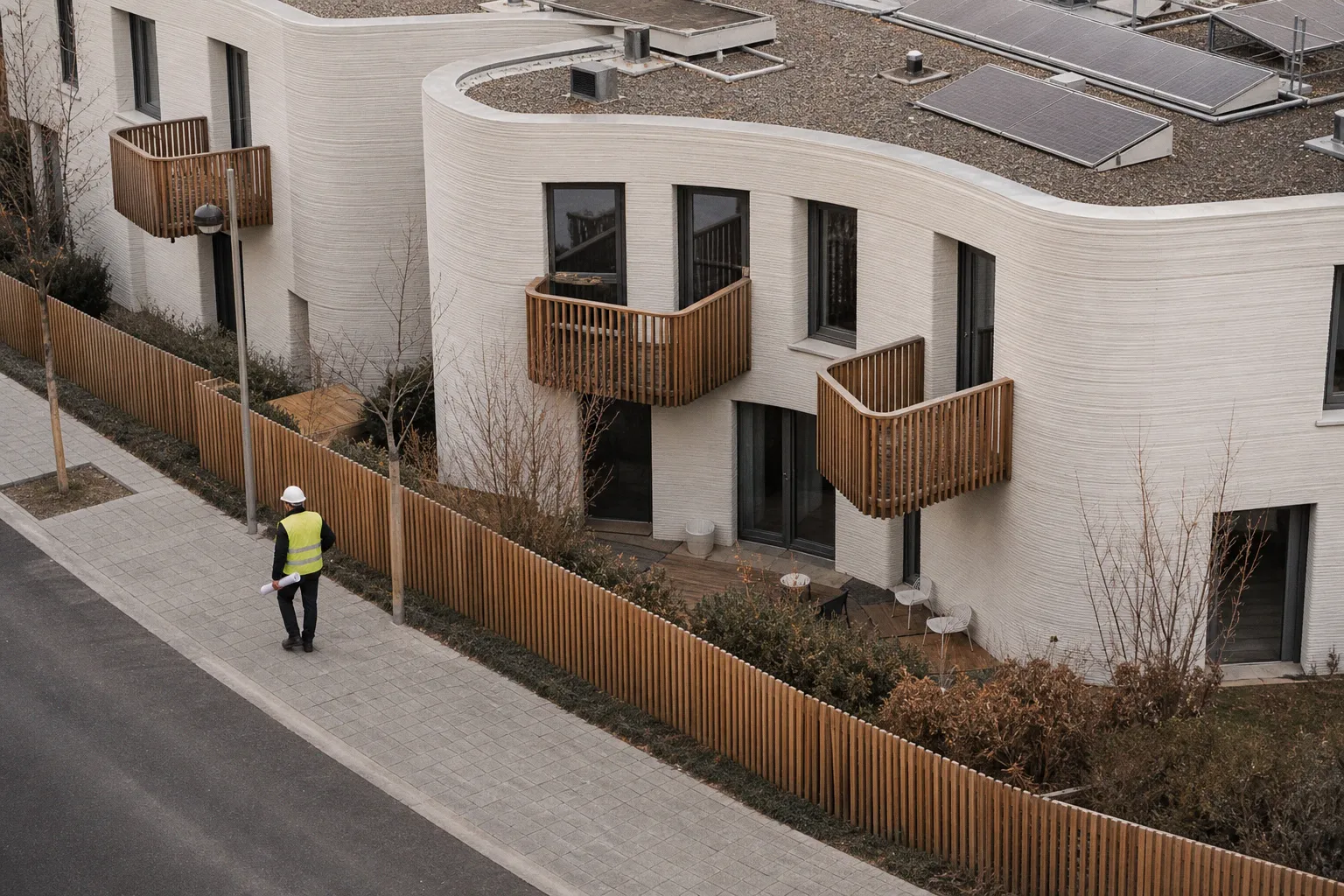

Nach Angaben des Branchenportals modernetdigital.cat hat das deutsche Bauunternehmen PERI 3D Construction mithilfe des BOD2-Druckers von COBOD ein zwölf Wohneinheiten umfassendes, dreigeschossiges Wohnhaus errichtet — auf einer Fläche von rund 800 m² und in nur 34 Arbeitstagen. Drei Mitarbeiter vor Ort, eine durchgehende Drucklinie und eine Zementmischung, die direkt auf der Baustelle extrudiert wird: Das sind die Eckdaten jenes Projekts, das nach Quellenangaben als das bislang größte 3D-gedruckte Wohngebäude Europas gilt. Für uns als Tragwerksplaner ist weniger die Tageszahl spannend als die Frage, was uns diese Bauweise über Lastpfade, Materialverhalten und Fügestellen erzählt — und wo die Stolperfallen lauern.

Befund: Was die Drucktechnologie mit der Geometrie macht

Wir müssen berücksichtigen, dass im 3D-Betondruck ein additives Verfahren entsteht, das ohne klassische Schalung auskommt. Die lastabtragenden Wände werden in horizontalen Bahnen aufgetragen, was die Geometrie zunächst einschränkt: Ecken, Öffnungen und Durchdringungen lassen sich nur in den Grenzen realisieren, die der Druckkopf vorgibt — Bahnbreite, minimaler Wenderadius, durchgängiger Materialfluss. Genau diese drei Parameter hat ein Team des MIT in einem neuen Optimierungsrahmen explizit in die Topologieoptimierung integriert, veröffentlicht in Additive Manufacturing. Eine 2,3 Meter lange Betonbrücke wurde demnach in rund 30 Minuten aus handelsüblichem Mörtel gedruckt und hielt im Test über 2.000 Pfund Last bei nahezu nicht messbarer Durchbiegung. Wir können das als Bestätigung lesen: Derzeit begrenzt die Hardware die Leichtbauweise, nicht der Beton selbst. Wer künftig filigrane, rechnerisch optimale Tragwerke drucken will, muss die Druckrandbedingungen bereits im Entwurf mitdenken — nicht erst in der Ausführungsplanung.

Drei Punkte, die wir in der Praxis prüfen sollten

Konkret ergeben sich für unsere Arbeit drei Aspekte, die wir am Schreibtisch und auf der Baustelle verifizieren sollten. Erstens verlangt die Verbindung zwischen gedrucktem Wandkörper und konventioneller Geschossdecke weiterhin klassische Anschlussdetails — Bewehrungsüberstände, Vergusszonen oder Ankerschienen —, denn der Druckkopf kann heute noch keine integrierten Bewehrungsstrukturen in einem Arbeitsgang mitführen. Zweitens bestimmt die verwendete Zementmischung das Langzeitverhalten; bevor wir tragende Querschnitte bemessen, sollten wir Aussagen zu Kriech- und Schwindverhalten, Carbonatisierungstiefe und Druckfestigkeitsentwicklung in den Datenblättern suchen. Drittens verlangt die Gebäudetechnik — zentrale Wärmepumpe und Photovoltaik, wie sie das Projekt nach Quellenangaben integriert — definierte Trassenführungen, die im Druckraster berücksichtigt werden, sonst entstehen nachträgliche Stemmarbeiten, die den Zeitvorteil wieder auffressen.

Was bleibt offen und was wir beobachten sollten

Zwei Aspekte sind aus den vorliegenden Quellen nicht abschließend zu beantworten und sollten uns als Planer aufmerken lassen: die baurechtliche Anerkennung der 3D-Druck-Bauweise für mehrgeschossige Gebäude in Deutschland und Frankreich sowie belastbare Langzeitdaten zu Feuerwiderstand und Dauerhaftigkeit der Schichtfugen. Solange keine konsolidierten Bemessungsregeln vorliegen, bleibt der 3D-Druck für uns ein vielversprechendes, aber ergänzendes Verfahren — eines, das wir frühzeitig in den Entwurfsprozess einbinden sollten, statt es als eigenständige Lösung neben dem Tragwerk zu behandeln.
