CFK-Lamellen: Warum Carbonstreifen die Statik sichern

CFK-Lamellen in der Tragwerksverstärkung: Was Carbonstreifen leisten – und wo sie an Grenzen stoßen

Maßgebend ist der Verbund zum Beton.

CFK-Lamellen werden häufig als dünne, hochfeste Lösung für geschwächte Betonbalken, Deckenplatten oder Unterzüge dargestellt. Das trifft nur teilweise zu. Die Lamelle erhöht den Biegewiderstand oder Querkraftwiderstand eines Bauteils. Sie ersetzt keine Bestandsuntersuchung. Sie überträgt keine Kräfte durch geschädigten Beton. Sie behebt keine Ursache für Risse, Durchbiegungen oder Korrosion.

Die Funktionsweise einer CFK-Lamellen-Tragwerksverstärkung folgt einer einfachen Lastkette: Beton, Klebstoff, Lamelle, Verankerungszone. Versagt eines dieser Glieder, bleibt die hohe Zugfestigkeit der Kohlefaser wirkungslos.

Systematik der nachträglichen Bewehrung mit Kohlefaserlamellen

CFK steht für kohlenstofffaserverstärkten Kunststoff. Die Lamellen bestehen aus in Faserrichtung orientierten Kohlefasern in einer Polymermatrix. Ihre Zugfestigkeit und ihr Elastizitätsmodul liegen weit über den Werten üblicher Betonstähle. Die Tragwirkung ist jedoch richtungsgebunden. Quer zur Faser entsteht keine vergleichbare Verstärkungswirkung.

Vorgefertigte Lamellen werden als schmale Streifen geliefert. Ein dokumentiertes Produktprogramm umfasst Breiten von 50 bis 150 mm, Dicken von 1,2 mm, 1,4 mm oder 2,6 mm sowie Querschnitte von 60 bis 210 mm². Solche Abmessungen wirken gering. Ihre statische Wirkung kann erheblich sein. Voraussetzung ist eine belastbare Krafteinleitung.

Bei der nachträglichen Bewehrung mit Carbon werden zwei Grundformen unterschieden:

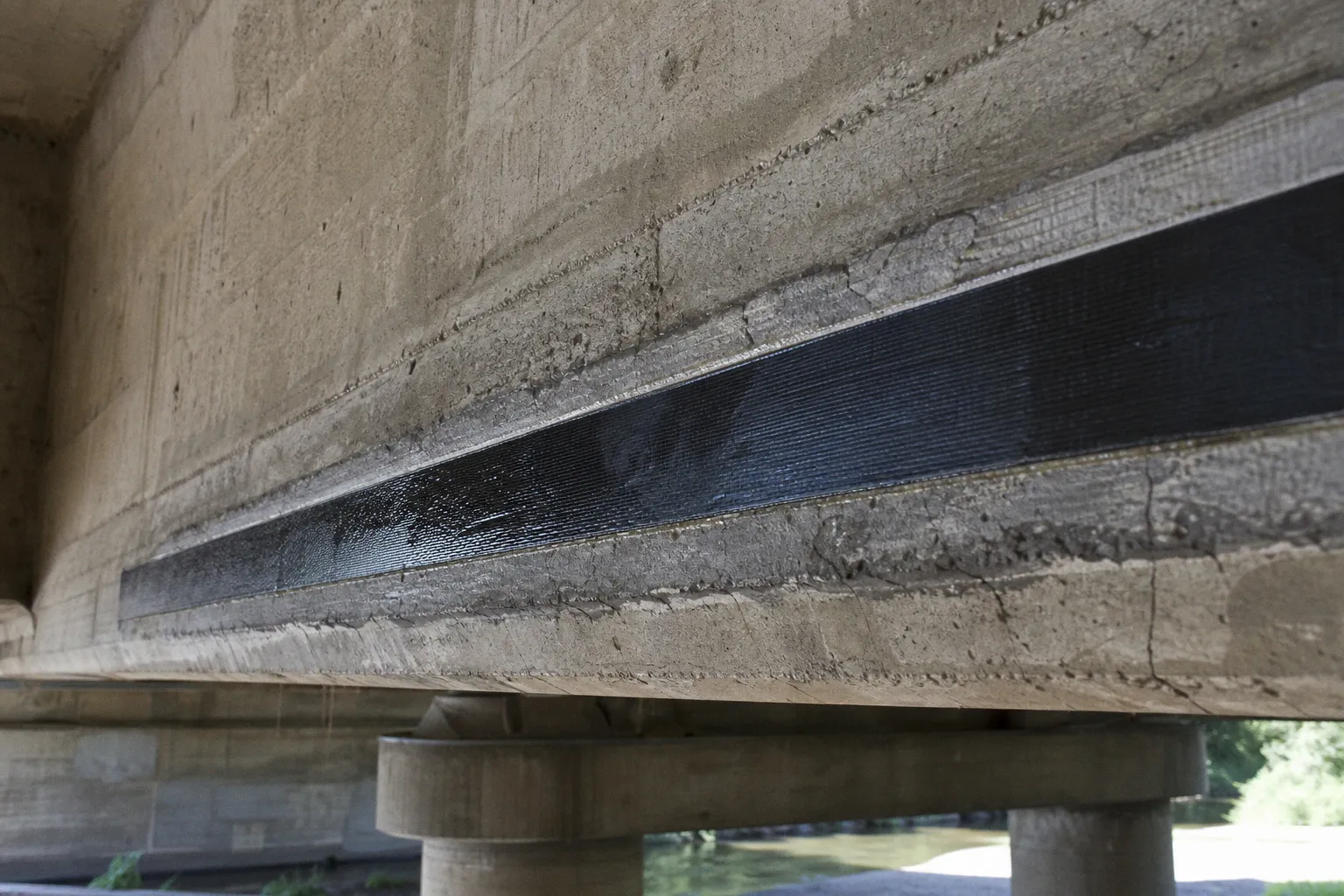

Außen geklebte Lamellen werden meist an der Unterseite eines Balkens oder einer Platte angeordnet. Dort liegt bei positiver Biegung die Zugzone. Steigt die Belastung, entstehen oder erweitern sich Biegerisse. Die vorhandene Stahlbewehrung nimmt Zugkräfte auf. Nach dem Risszustand beteiligt sich die CFK-Lamelle über den Verbund am Zugtragverhalten. Der Hebelarm der inneren Kräfte verändert sich. Der rechnerische Biegewiderstand steigt.

Bei einer Querkraftverstärkung werden Faserverbundwerkstoffe anders geführt. Entscheidend sind der Rissverlauf, die vorhandene Bügelbewehrung, die Auflagerzone und die verfügbare Verankerungslänge. Eine pauschale Übertragung der Biegeverstärkung auf die Querkraftverstärkung ist nicht zulässig.

Die Lamelle trägt nur die Kraft, die der Bestand über den Verbund in sie einleiten kann.

Die CFK-Lamelle ist damit keine „zusätzliche Bewehrung" im üblichen Sinn. Eingebaute Bewehrung liegt im Betonverbund und wird durch Betondeckung geschützt. Eine nachträglich geklebte Lamelle liegt außerhalb des ursprünglichen Querschnitts. Ihre Wirkung entsteht erst mit einem definierten Klebesystem, einem tragfähigen Untergrund und einer bemessenen Endzone.

Die Ausgangslage entscheidet über die Verstärkung

Ein Betonbalken wird nicht verstärkt, weil eine Lamelle verfügbar ist. Er wird untersucht, weil sein vorhandener Widerstand die Einwirkungen nicht mehr mit ausreichender Sicherheit abdeckt oder weil sich die Nutzung geändert hat.

Typische Auslöser sind:

• höhere Verkehrslasten nach Umnutzung eines Gebäudes;
• neue Öffnungen, abgetragene Wände oder veränderte Lastwege;
• Durchbiegungen von Deckenplatten;
• unzureichende Biegebewehrung nach heutigem Nachweisniveau;
• Schäden durch Korrosion, Carbonatisierung oder Feuchteeintrag;
• Eingriffe in denkmalgeschützte Bausubstanz, bei denen ein Querschnittsaufbau mit Beton wirtschaftlich oder gestalterisch ausscheidet.

Gerade beim Bauen im Bestand ist die sichtbare Schadensform nicht mit der statischen Ursache gleichzusetzen. Ein Riss kann aus Überlastung stammen. Er kann auch aus Zwang, Schwinden, Temperaturbeanspruchung, Setzung oder Korrosion folgen. Eine CFK-Lamelle ist bei einem Zwangsriss keine automatische Lösung. Sie kann den Risszustand sogar ungünstig verändern, wenn die Verformungsursache fortbesteht.

Die Bestandsaufnahme muss daher vor der Bemessung stehen. Sie umfasst mindestens Geometrie, Auflagerbedingungen, Bauteilaufbau, Bewehrungsführung, Betonqualität, Rissbild und Feuchtezustand. Bei unbekannter Bewehrungslage reichen Bestandspläne regelmäßig nicht aus. Sondagen, Bewehrungsortung und gegebenenfalls Materialuntersuchungen sind Teil der Tragwerksplanung.

Besondere Aufmerksamkeit erfordert die Frage, welche Lasten bereits am Bauteil wirken. Eine außen geklebte Lamelle wird nicht rückwirkend in jede vorhandene Beanspruchung einbezogen. Für den Verstärkungszustand sind Lastgeschichte, Montagezeitpunkt und Gebrauchszustand relevant. Die Bemessung unterscheidet daher zwischen vorhandenen Beanspruchungen und Lastanteilen, die nach dem Aufbringen der Verstärkung wirksam werden.

Richtlinie, Zulassung und System gehören zusammen

Die DAfStb-Richtlinie „Verstärken von Betonbauteilen mit geklebter Bewehrung" wird mit Ausgabestand März 2012 weiterhin als aktuell geführt. Sie gliedert sich in vier Teile:

1. Bemessung und Konstruktion;

2. Produkte und Systeme;

3. Ausführung;

4. ergänzende Regeln für die Planung von Verstärkungsmaßnahmen.

Die Richtlinie erfasst Stahlbeton- und Spannbetonbauteile mit oberflächlich aufgeklebten oder in Schlitze eingeklebten Faserverbundwerkstoffen. Sie bildet den planerischen Rahmen. Sie ersetzt keine objektbezogene Bemessung.

Seit März 2026 liegt ein Entwurf für eine umfangreichere Neufassung vor. Dieser Entwurf ist kein verbindliches Regelwerk. Für die aktuelle Planung bleibt der geltende Regelungsstand maßgebend, ergänzt durch die jeweilige technische Dokumentation des verwendeten Systems.

DIBt-Bescheide beziehen sich nicht allgemein auf „Carbon". Sie betreffen ein bestimmtes System. Dazu gehören Lamelle, Klebstoff, Verarbeitung, Anwendungsbereich und Bemessungsregeln. Für schubfest aufgeklebte Kohlefaserlamellen ist beispielhaft ein Bescheid mit einer Geltungsdauer vom 2. Januar 2025 bis zum 2. Januar 2030 dokumentiert. Für in Schlitze verklebte Lamellen besteht beispielhaft ein Bescheid vom 13. Oktober 2024 bis zum 12. April 2029.

Dieser Unterschied ist technisch relevant. Eine Lamelle eines anderen Herstellers kann gleiche Abmessungen und ähnliche Materialkennwerte besitzen. Daraus folgt keine Übertragbarkeit des Nachweises. Der Verbund ist Teil des Systems. Die Klebstoffrezeptur ist Teil des Systems. Die zulässigen Randbedingungen sind Teil des Systems.

Für eine Lamelle werden beispielsweise ein 5-%-Fraktilwert der Zugfestigkeit von 2.900 N/mm² und ein Zug-E-Modul von 165.000 N/mm² angegeben. Diese Werte gelten in Faserrichtung und für das konkrete Produkt. Sie sind keine unmittelbaren Bemessungswerte für ein beliebiges Bauteil.

Die Bemessung verarbeitet nicht den höchsten Datenblattwert. Sie verarbeitet reduzierte und systembezogene Widerstände. Sicherheitsbeiwerte, Umweltbedingungen, Verbundversagen und konstruktive Begrenzungen reduzieren die rechnerisch nutzbare Materialleistung.

Hohe Faserfestigkeit ist kein Nachweis. Der Nachweis beginnt an der Betonoberfläche.

Krafteinleitung und Delaminierung begrenzen den Widerstand

Der kritische Bereich einer außen geklebten Lamelle liegt häufig nicht in der Lamellenmitte. Er liegt am Lamellenende, an Rissen, an Umlenkungen und an Fehlstellen des Untergrunds.

Unter Biegebeanspruchung verschiebt sich der Riss. Zwischen gerissenem und ungerissenem Beton entstehen Verbundspannungen. Diese Spannungen müssen über Klebstoff und oberflächennahe Betonzone in die Lamelle eingeleitet werden. Dort können sich hohe Schub- und Normalspannungen überlagern. Bei unzureichender Tragreserve löst sich die Lamelle vom Beton. Dieses Versagen wird als Delaminierung oder Ablösung bezeichnet.

Die Konsequenz ist grundlegend: Eine Lamelle kann ihre Material-Bruchdehnung von 1,80 % rechnerisch nicht ausschöpfen, wenn zuvor die Verbundzone versagt. Für ein außen geklebtes System kann deshalb eine Grenzdehnung von 0,6 bis 0,8 % angesetzt werden. Die Differenz ist kein Sicherheitsfehler. Sie beschreibt das tatsächliche Versagensrisiko des Gesamtaufbaus.

Neben der Endablösung tritt in der Praxis häufig die Zwischenrissablösung auf. Dabei löst sich die Lamelle abschnittsweise zwischen zwei Biegerissen vom Beton, weil die Verbundspannung in diesem Bereich die lokale Tragreserve des oberflächennahen Betons übersteigt. Beide Versagensformen – Endablösung und Zwischenrissablösung – begrenzen die nutzbare Dehnung und damit die rechnerische Verstärkungswirkung.

Die Bemessung einer CFK-Lamellen-Tragwerksverstärkung prüft daher mehrere Zustände gleichzeitig:

• Biegetragfähigkeit des verstärkten Querschnitts;
• Dehnungsverträglichkeit von Beton, Stahlbewehrung und CFK;
• Verbundspannungen zwischen Lamelle, Klebstoff und Beton;
• Ablösung am Lamellenende;
• Zwischenrissablösung;
• Querkrafttragfähigkeit und mögliche Wechselwirkung mit der Biegeverstärkung;
• Gebrauchstauglichkeit mit Rissbreiten und Verformungen;
• Tragfähigkeit der Auflager- und Anschlussbereiche.

Endverankerungen können erforderlich werden. Sie sind kein dekoratives Zusatzteil. Sie verändern die Krafteinleitung am Lamellenende. Ihre Ausführung muss jedoch ebenfalls zum zugelassenen System und zum Bauteil passen. Eine punktuelle Befestigung ohne nachgewiesene Lastumlagerung schafft keine verlässliche Verstärkung.

Bei Spannbetonbauteilen steigt die Komplexität. Spannglieder, Verpresszustand und vorhandene Vorspannung bestimmen die Eingriffsmöglichkeiten. Schlitze, Bohrungen oder lokale Abträge dürfen nicht aus einer vereinfachten Annahme heraus geplant werden. Der Bestand enthält dort oft die maßgebenden Zugglieder.

Der Betonuntergrund ist ein Tragglied

Die geringe Dicke einer CFK-Lamelle führt zu einem verbreiteten Fehlurteil: Der Einbau sei eine Oberflächenarbeit. Tatsächlich entscheidet die oberflächennahe Betonzone über die Krafteinleitung.

Ein systembezogenes Datenblatt fordert für den Betonuntergrund eine Haftzugfestigkeit von mindestens 1,5 N/mm² und im Mittel 2,0 N/mm². Es verlangt außerdem eine Ebenheit von maximal 5 mm auf 2 m sowie 1 mm auf 0,3 m. Solche Werte sind keine allgemeingültigen Grenzwerte für jedes Fabrikat. Sie zeigen jedoch die Größenordnung der Anforderungen.

Der Untergrund muss vor dem Kleben bearbeitet werden. Die Bearbeitung entfernt Zementschlämme, Beschichtungen, lose Randzonen, Trennmittelreste und geschädigten Beton. Danach folgen Reinigung, Prüfung und gegebenenfalls Reprofilierung. Eine glatte, optisch intakte Betonfläche genügt nicht.

Die Ausführungskette ist kurz, aber störanfällig:

1. Bestand freilegen und untersuchen. Bewehrung, Fehlstellen, Risse, Feuchte und Betonabplatzungen werden erfasst.

2. Schadensursache abstellen. Ein dauerhafter Feuchteeintrag oder eine aktive Korrosion bleibt auch nach dem Kleben ein Schadenstreiber.

3. Untergrund vorbereiten. Tragfähiger Beton wird freigelegt. Die Oberfläche erhält die geforderte Rauheit und Ebenheit.

4. Haftzug prüfen. Einzelwerte und Mittelwert zeigen, ob die oberflächennahe Zone die Verbundkräfte aufnehmen kann.

5. Lamelle und Klebstoff systemgerecht einbauen. Mischverhältnis, Temperatur, Verarbeitungszeit und Schichtdicke beeinflussen den Verbund.

6. Ausführung dokumentieren. Chargen, Untergrundprüfung, Klimadaten und Sichtkontrolle gehören zur Qualitätskontrolle.

Feuchtigkeit ist dabei kein Nebenthema. Sie kann die Haftung während der Ausführung beeinträchtigen. Sie kann außerdem auf einen fortdauernden Schaden im Bestand hinweisen. Bei Bauteilen mit chloridbelastetem, karbonatisiertem oder durchfeuchtetem Beton steht die Betoninstandsetzung vor der Verstärkung. Die Lamelle darf nicht über eine ungesicherte Schadenszone geklebt werden.

Auch bei Altbauten mit Mischkonstruktionen ist Abgrenzung nötig. CFK-Lamellen für Betontragwerke sind nicht automatisch auf Mauerwerk, Holz oder Naturstein übertragbar. Die Materialkennwerte der Kohlefaser ändern nichts an den unterschiedlichen Verbund- und Versagensmechanismen dieser Baustoffe.

Brandschutz, Feuchte und sichtbare Verstärkung

CFK-Lamellen liegen bei einer Außenverklebung unmittelbar an der Bauteiloberfläche. Das ist konstruktiv günstig. Es schafft aber Anforderungen an Schutz und Nutzung.

Das System benötigt Schutz gegen direkte Sonneneinstrahlung, Feuchtigkeit oder Wasser, wenn die objektbezogenen Randbedingungen dies erfordern. Die Lamelle selbst korrodiert nicht wie Stahl. Der Klebstoff und die Verbundzone bleiben dennoch empfindliche Bestandteile des Aufbaus. Dauerhaftigkeit entsteht nicht durch den Werkstoffnamen, sondern durch ein abgestimmtes Schutzkonzept.

Im Brandfall ist vor allem die Temperaturbeständigkeit des Klebstoffs maßgebend. Sinkt seine Festigkeit, kann die Verbundwirkung vor dem Versagen der Faser verloren gehen. Brandschutzplatten können Lamellen und Endverankerungen schützen. Die notwendige Bekleidung ergibt sich aus dem Brandschutzkonzept und dem statischen Nachweis für den Brandfall. Eine sichtbar belassene Lamelle erfüllt diese Anforderung nicht automatisch.

Bei denkmalgeschützten Bauteilen ist die Sichtbarkeit doppelt relevant. Die schlanke Verstärkung kann Eingriffe gegenüber einer Betonummantelung reduzieren. Sie bleibt dennoch ein Eingriff in die historische Substanz. Das betrifft Oberflächen, Profilierungen, Putzanschlüsse und die Reversibilität der Maßnahme. Der Denkmalschutz entscheidet nicht über die Tragfähigkeit. Die Tragwerksplanung entscheidet nicht über die gestalterische Zulässigkeit. Beide Anforderungen müssen vor der Ausführungsplanung zusammengeführt werden.

Eine allgemeingültige Nutzungsdauer lässt sich für CFK-Lamellen nicht seriös in Jahren angeben. System, Untergrund, Beanspruchung, Feuchte, Temperatur, Schutzschicht und Ausführungsqualität bestimmen die Dauerhaftigkeit. Pauschale Aussagen zur Lebensdauer sind daher nicht belastbar.

Carbon ist kein Ersatz für Tragwerksplanung

CFK-Lamellen können Betonbalken wirksam verstärken. Sie eignen sich besonders dort, wo zusätzliche Zugtragfähigkeit mit geringem Querschnittsaufbau erforderlich ist. Das betrifft Bestandsdecken, Unterzüge, Brückenbauteile und Umnutzungen. Ihre Wirkung bleibt an klare Bedingungen gebunden.

Die Lastabtragung erfordert einen tragfähigen Betonuntergrund. Der Nachweis zeigt die Grenzen der Lamellendehnung. Die Krafteinleitung bestimmt, ob der hohe Werkstoffwiderstand nutzbar wird. Brandschutz und Feuchteschutz sichern den Systemzustand über die Nutzung.

Carbonstreifen sichern die Statik daher nicht selbstständig. Sie erhöhen den rechnerisch nachgewiesenen Widerstand eines untersuchten Betonbauteils. Mehr lässt sich technisch nicht behaupten.
