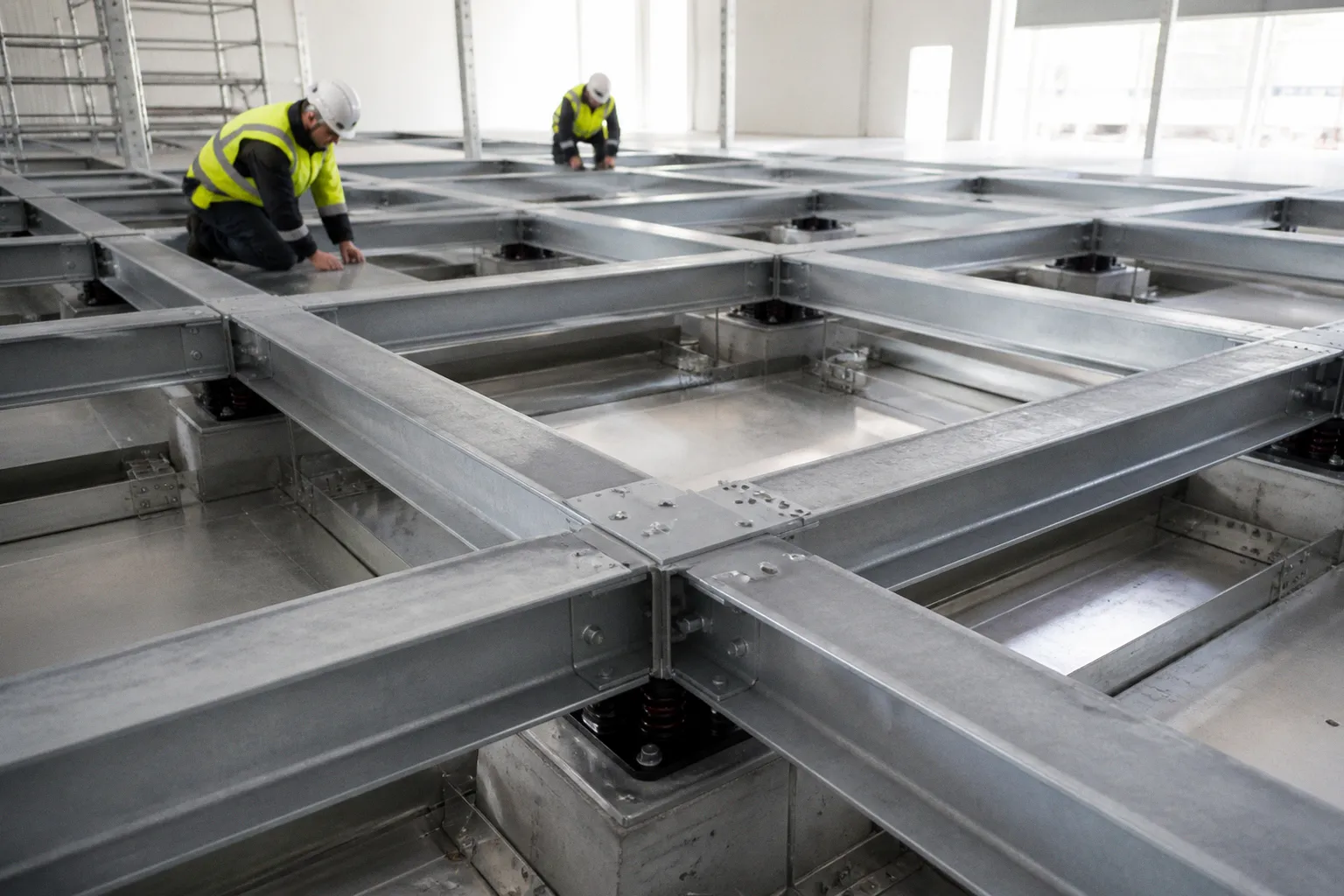

Reinraumtechnik im Industriebau: Statische Anforderungen meistern

Erschütterungsgrenzwerte als Planungsparameter

Entscheidend ist vielmehr, wie sich die gesamte Gebäudestruktur unter statischer und dynamischer Belastung verhält.

Bei empfindlichen Produktions- und Messprozessen reicht es nicht, eine ausreichend tragfähige Decke zu konstruieren. Sie muss zugleich steif, verformungsarm und möglichst unempfindlich gegenüber eingetragenen Schwingungen sein. Ob dafür eine konventionelle Deckenkonstruktion, eine entkoppelte Fundamentplatte, zusätzliche Masse, eine Geräteisolierung oder eine Kombination mehrerer Maßnahmen erforderlich ist, hängt vom Prozess, vom Gerät, vom Standort und vom vorhandenen Tragwerk ab.

Die statische Dimensionierung eines Reinraums beginnt bei den Lasten aus der Reinraumtechnik. Filter-Fan-Units, Luftkanäle, Medienleitungen, Beleuchtung und Deckenraster erzeugen Flächen- und Einzellasten, die über die normale Nutzlast eines Industriebaus hinausgehen können. Die Lastabtragung lässt sich deshalb nur zuverlässig beurteilen, wenn die installierten Komponenten und ihre Anordnung frühzeitig bekannt sind.

Die Integration von Reinraumtechnik in ein Industrietragwerk reduziert die verfügbare Tragreserve. Die Bemessung beginnt bei der Erfassung der installierten Lasten – nicht bei einer pauschal angenommenen Nutzlast.

Statische Herausforderungen durch FFU-Systeme und TGA-Integration

Die Deckenlasten eines Reinraums setzen sich aus mehreren Komponenten zusammen. Die Filter-Fan-Units – Aggregate, die über dem Deckenraster installiert werden und die Luftfilterung übernehmen – stellen häufig die maßgebenden Einzellasten dar. Hinzu kommen Kanalsysteme für Zu- und Abluft, die oft in mehreren Ebenen geführt werden. Medienleitungen für Prozesswasser, Druckluft und Spezialgase, Kabeltrassen, Beleuchtung und Wartungseinrichtungen vervollständigen die Lastannahme.

Nicht jede dieser Lasten wirkt auf dieselbe Weise. Ein FFU-Aggregat belastet das Deckenraster konzentriert und kann an einzelnen Aufhängepunkten erhebliche Kräfte erzeugen. Ein Kanal trägt sich dagegen über eine längere Strecke ab und führt eher zu Linien- oder Flächenlasten. Bei Medienleitungen ist zusätzlich zu berücksichtigen, dass sich ihre Lasten durch gefüllte Leitungen, Armaturen und lokale Befestigungen verändern können. Auch spätere Umbauten sind relevant: Ein Reinraum wird selten über seine gesamte Nutzungsdauer unverändert bleiben.

Die Tragwerksplanung muss deshalb nicht nur die Summe der Lasten erfassen, sondern auch ihre räumliche Verteilung. Eine gleichmäßig belegte Decke verhält sich dynamisch anders als ein Deckenfeld, unter dem sich ein Schwerpunkt aus FFUs, Kanälen und Medienleitungen bildet. Solche Massenunterschiede können lokale Schwingungsformen begünstigen und bei einer ungünstigen Anregung zu unterschiedlichen Amplituden über der Deckenfläche führen.

Statischer, dynamischer und funktionaler Nachweis

Die Bemessung der Deckenkonstruktion lässt sich in drei miteinander verbundene Betrachtungsebenen gliedern:

1. Statischer Nachweis. Biege- und Querkraftnachweise der Deckenelemente erfolgen unter Berücksichtigung von Eigengewicht, FFU-Lasten, TGA-Lasten und verbleibender Nutzlast. Bei Fertigteil- oder Verbundkonstruktionen werden außerdem Fugen, Anschlüsse und die Lastverteilung auf Auflager und Stützen geprüft.

2. Dynamischer Nachweis. Das Eigenfrequenzspektrum der Decke wird den möglichen Anregungsfrequenzen der FFU-Aggregate und der gebäudetechnischen Anlagen gegenübergestellt. Kritisch ist nicht nur eine einzelne Resonanz. Auch periodische Anregungen, Überlagerungen mehrerer Anlagen oder eine ungünstige Positionierung auf einem schwingungsanfälligen Deckenfeld können die Gebrauchstauglichkeit beeinträchtigen.

3. Gebrauchstauglichkeitsnachweis. Die Verformung der Decke unter den installierten Lasten darf die Funktion des Reinraums nicht beeinträchtigen. Zu große Durchbiegungen können die Geometrie der Luftführung verändern, die Dichtheit von Paneelanschlüssen belasten oder den Abstand zwischen Filtereinsatz und Arbeitsbereich beeinflussen.

Die drei Nachweise sind nicht unabhängig voneinander. Eine Verstärkung, die die Tragfähigkeit verbessert, kann die Masse und damit das dynamische Verhalten verändern. Ein zusätzliches Auflager kann die Durchbiegung reduzieren, aber neue Kraftwege in das bestehende Tragwerk einführen. Genau an dieser Stelle unterscheidet sich die Tragwerksplanung für Reinraumumgebungen von einer reinen Lastannahme.

Die Praxis zeigt, dass die FFU-Lasten häufig die Bemessung der Decke dominieren. Luftkanäle und Medienleitungen sind dennoch nicht nebensächlich: Ihre Befestigungspunkte können lokale Lastspitzen erzeugen, und ihre Lage beeinflusst die Massenverteilung. Eine nachträgliche Laststeigerung durch geänderte Reinraumausstattung erfordert daher mindestens eine erneute Prüfung der betroffenen Deckenfelder und Anschlüsse. Je nach Lastpfad kann auch eine weitergehende Überprüfung von Trägern, Stützen und Gründung notwendig werden.

Die TGA als Teil des Tragwerkskonzepts

Bei Reinräumen wird die technische Gebäudeausrüstung nicht nachträglich „in“ die Tragkonstruktion eingepasst. Sie bestimmt deren Ausbildung von Anfang an mit. Das gilt besonders für die Ebene oberhalb der Reinraumdecke, in der Luftführung, Filtertechnik, Kabeltrassen und Medienversorgung oft auf engem Raum zusammentreffen.

Für die Planung müssen deshalb mindestens folgende Informationen früh vorliegen:

• Gewicht und Abmessungen der FFU-Module einschließlich Rahmen, Filter und Wartungseinrichtungen,
• Raster und Befestigungsart der Decke,
• Lage und Gewicht der Kanäle, Rohrleitungen und Kabeltrassen,
• zulässige Aufhängepunkte und Montagebereiche,
• mögliche Erweiterungs- oder Austauschlasten,
• Anforderungen an Durchbiegung, Ebenheit und Dichtheit,
• Anregungen aus Ventilatoren, Pumpen oder anderen rotierenden Anlagen.

Fehlen diese Angaben, wird häufig mit pauschalen Flächenlasten gearbeitet. Das kann für eine frühe Machbarkeitsstudie sinnvoll sein. Für die abschließende Bemessung ersetzt es jedoch keine koordinierte Anlagenplanung.

Schwingungsminimierung: Anwendung der VC-Kurven von VC-A bis VC-G

Die Vibration-Criteria definieren zulässige Schwinggeschwindigkeiten für empfindliche Produktions-, Labor- und Messprozesse. Die Kurven werden international bei der Planung von Reinräumen und Laborgebäuden herangezogen. Die Richtlinienreihe VDI 2038 bildet in Deutschland eine wichtige Grundlage für die Prognose, Messung und Minderung von Schwingungen im Tragwerk. Blatt 1 enthält die allgemeinen Grundlagen, Blatt 2 und Blatt 3 behandeln die Schwingungsbewertung und mögliche Minderungsmaßnahmen.

Die VC-Kurven reichen von VC-A bis VC-G. Mit strengeren Grenzwerten steigt in der Regel der Untersuchungs- und Planungsaufwand. Daraus folgt aber kein festes Konstruktionsrezept. Die Kurve beschreibt das zulässige Schwingungsniveau; sie schreibt nicht automatisch vor, mit welcher Fundament- oder Lagerlösung dieses Niveau erreicht werden muss.

Ob eine konventionelle Bodenplatte ausreicht, lässt sich nicht allein aus der Bezeichnung der VC-Kurve ableiten. Entscheidend sind unter anderem die Bodenverhältnisse, die Entfernung zu Erschütterungsquellen, die Gebäudekonstruktion, die Masse und Steifigkeit der Anlage sowie die Empfindlichkeit des konkreten Prozesses. Bei strengeren Anforderungen können massive, vom übrigen Tragwerk entkoppelte Fundamentplatten sinnvoll sein. In anderen Fällen reichen konstruktive Anpassungen, eine veränderte Geräteposition, eine steifere Decke oder eine geeignete isolierende Lagerung aus.

Auch Luftfedersysteme sind kein automatischer Bestandteil jeder Lösung ab VC-E. Sie können bei bestimmten Geräten und Randbedingungen eine wirksame Maßnahme sein, insbesondere wenn eine definierte Isolation gegenüber dem Untergrund benötigt wird. Ob Luftfedern eingesetzt werden, welche Resonanzfrequenz angestrebt wird und ob sie mit einem Massivfundament, einem passiven Isolator oder einer anderen Lagerung kombiniert werden, muss aus der Schwingungsanalyse und den Herstelleranforderungen abgeleitet werden.

Vom Standort zur Geräteschnittstelle

Die Bemessung beginnt bei der Standortanalyse. Dynamische Bodenparameter wie Steifigkeit und Dämpfung bestimmen, wie Schwingungen aus dem Umfeld in eine Fundamentplatte oder in das Gebäude eingetragen werden. Mögliche Quellen sind Straßen- und Schienenverkehr, benachbarte Maschinen, Pressen, Kompressoren, Lüftungsanlagen oder innerbetriebliche Transporte.

Für eine belastbare Prognose werden Erschütterungen am Standort gemessen und nach Frequenzbereichen ausgewertet. Dabei ist nicht nur der maximale Messwert relevant. Ebenso wichtig ist, ob die Anregung kontinuierlich oder impulsartig auftritt, aus welcher Richtung sie kommt und ob bestimmte Frequenzen mit Eigenfrequenzen von Decken, Fundamenten oder Geräten zusammenfallen.

Die Planung sollte deshalb mindestens vier Ebenen miteinander verknüpfen:

1. Standort und Umfeld: Welche Schwingungen sind vorhanden, und wie verändern sie sich über den Tag oder bei unterschiedlichen Betriebszuständen?

2. Gebäudetragwerk: Welche Übertragungswege bestehen über Gründung, Stützen, Decken und Wände?

3. Fundament und Lagerung: Welche Masse, Steifigkeit und Dämpfung besitzt das System aus Platte, Lagern und Gerät?

4. Prozess und Gerät: Welche Grenzwerte gelten an der tatsächlichen Aufstellfläche, und welche Anregungen erzeugt die Anlage selbst?

Die VC-Kurve bestimmt nicht allein die Konstruktion. Sie ist der Zielwert einer Kette aus Standortmessung, Tragwerksmodell, Geräteanforderung und Ausführungsqualität.

Entkoppelte Fundamentlösungen für hochsensible Produktionsanlagen

Hochsensible Geräte wie Elektronenmikroskope oder Lithografieanlagen benötigen Fundamentlösungen, die über eine gewöhnliche Bodenplatte hinausgehen können. Ziel ist nicht einfach eine möglichst schwere Konstruktion. Entscheidend ist, die Übertragung störender Schwingungen zu reduzieren und gleichzeitig eine ausreichend steife, verformungsarme Aufstellfläche zu schaffen.

Massive, entkoppelte Fundamente

Massive Betonplatten mit Massen von 50 Tonnen und mehr können als Trägheitselement wirken. Ihre hohe Masse reduziert die Reaktion auf bestimmte Anregungen und kann die Eigenfrequenzen des Systems in einen günstigeren Bereich verschieben. Die Platte wird vom umgebenden Boden oder vom Gebäudetragwerk getrennt ausgeführt. Je nach Konzept kommen Trennfugen, elastische Lager, Hohlraumkonstruktionen oder eigenständige Gründungselemente zum Einsatz.

Die Masse allein garantiert jedoch keine gute Schwingungsqualität. Eine ungünstige Kopplung über Bewehrung, Rohrleitungen, Kabel, Bodenanschlüsse oder benachbarte Bauteile kann die Entkopplung teilweise wieder aufheben. Deshalb müssen auch die Nebenwege betrachtet werden. Flexible Leitungsanschlüsse, getrennte Installationsführungen und ausreichend breite Fugen gehören bei empfindlichen Anlagen zum Gesamtkonzept und sind keine nachträglichen Detailfragen.

Luftfedern und andere Isolationskonzepte

Pneumatische Federsysteme können Geräte gegenüber Bodenschwingungen isolieren. Ihre Wirkung hängt von der Abstimmung des Systems aus Gerät, Fundament, Feder und Dämpfung ab. Resonanzfrequenzen im Bereich von 1 bis 4 Hz sind bei bestimmten Anwendungen und Systemen möglich, aber nicht als allgemeine Vorgabe für jedes Projekt zu verstehen.

Je nach Gerät und Schwingungssituation kommen auch andere Konzepte infrage:

• passive Elastomerlager oder spezielle Federisolatoren,
• abgestimmte Masse-Feder-Systeme,
• steifere oder schwerere Fundamentplatten,
• aktive Schwingungsisolierung,
• konstruktive Änderungen am Gebäudetragwerk,
• eine veränderte Positionierung der Anlage innerhalb des Gebäudes.

Die Auswahl erfolgt anhand der Anregungsspektren und der zulässigen Schwingungen. Ein Lager, das bei einer bestimmten Frequenz wirksam ist, kann bei einer anderen Frequenz eine ungünstige Verstärkung verursachen. Ebenso kann ein zu weiches System die Anforderungen an Geräteausrichtung, Leitungsführung oder Wartung erschweren.

Eine Kombination aus Massivfundament und Luftfedersystem kann bei anspruchsvollen Anlagen eine geeignete Lösung sein. Sie ist jedoch weder für jedes Projekt der Klasse VC-E noch für strengere Anforderungen pauschal erforderlich. In manchen Fällen wird das Ziel bereits durch eine entkoppelte Platte mit geeigneter Geräteisolierung erreicht; in anderen Fällen ist eine aktive Isolation oder eine umfassendere Trennung vom Gebäude sinnvoller. Der Stand der Technik liegt hier nicht in einer einzigen Bauteilkombination, sondern in der belastbaren Abstimmung des Gesamtsystems.

Eigenständiger Nachweis des Fundaments

Die Fundamentplatte wird als eigenständiges Tragwerk bemessen. Zu berücksichtigen sind die Lasten aus dem Gerät, aus der Medienversorgung, aus der Klimatisierung und aus möglichen Montagezuständen. Neben Biegung und Querkraft können lokale Pressungen, Durchstanzung, Rissbreiten, Anschlussdetails und die Verformung der Aufstellfläche maßgebend werden.

Die dynamische Betrachtung umfasst das Gesamtsystem aus Platte, Gerät und Lagerung. Dabei sind die Eigenfrequenzen, die Dämpfung, die Anregungsfrequenzen und die Übertragungsfunktionen zu betrachten. Ein Fundament, das statisch ausreichend dimensioniert ist, kann dynamisch trotzdem ungeeignet sein. Umgekehrt kann eine aufwendig wirkende Konstruktion unnötig sein, wenn die maßgebende Anregung an der vorgesehenen Position gar nicht auftritt.

Auch die Bauausführung entscheidet über die tatsächliche Wirkung. Die Fundamentplatte muss die geforderte Geometrie und Steifigkeit dauerhaft behalten. Setzungen, Fugen, Anschlüsse und Materialermüdung dürfen die Entkopplung nicht schleichend verschlechtern. Bei der Oberfläche sind die Vorgaben des Geräteherstellers einzuhalten; häufig geht es um Ebenheit und lokale Verformung, nicht lediglich um die rechnerische Gesamtverformung der Platte.

Nachrüstung von Reinraumumgebungen im industriellen Bestand

Die Nachrüstung eines Reinraums in einer bestehenden Industriehalle stellt die Tragwerksplanung vor eine doppelte Aufgabe. Einerseits müssen die zusätzlichen Lasten sicher in das vorhandene Tragwerk eingeleitet werden. Andererseits ist zu klären, ob das Bestandsgebäude die geforderten Schwingungs- und Verformungsgrenzen überhaupt erreichen kann.

Die vorhandene Tragkonstruktion wurde in der Regel nicht unter den heutigen Anforderungen der Reinraumtechnik bemessen. Das betrifft nicht nur die Decke. Auch Stützen, Unterzüge, Verbände, Anschlüsse und Gründung können durch zusätzliche Lasten oder neue Laststellungen beansprucht werden. Die Tragreserven bestimmen daher früh, ob ein Reinraum im Bestand wirtschaftlich und technisch umsetzbar ist.

Der Prüfumfang umfasst mehrere miteinander verbundene Nachweise:

1. Tragfähigkeit der Decken. Die vorhandene Bemessung wird mit den neuen Lasten aus FFUs, TGA, Deckenraster und Wartungsflächen überlagert. Punktuelle Einleitungen und Befestigungen werden gesondert betrachtet.

2. Stützen- und Trägerbemessung. Die zusätzlichen Kräfte aus dem Reinraum werden bis in die Gründung verfolgt. Dabei können nicht nur höhere Normalkräfte, sondern auch veränderte Biegemomente und lokale Anschlusskräfte relevant werden.

3. Dynamisches Verhalten des Bestands. Eigenfrequenzen der vorhandenen Decken und Träger werden den Anregungen der neuen Technik gegenübergestellt. Eine Resonanzgefährdung kann Maßnahmen zur Steifigkeitsanpassung, zur Massenverteilung oder zur Entkopplung erfordern.

4. Verformungsnachweis. Die Durchbiegung unter den neuen Lasten darf die Reinraumfunktion nicht beeinträchtigen. Zu große Verformungen können Dichtungen zwischen Deckenpaneelen, Luftführung und die Positionierung von Filterelementen beeinflussen.

5. Ausführbarkeit im laufenden Betrieb. Verstärkungen, neue Auflager oder Fundamentarbeiten müssen häufig unter beengten Bedingungen und mit begrenzten Stillstandszeiten umgesetzt werden. Die Bauzustände sind deshalb Teil der statischen und organisatorischen Planung.

Die Verformung ist im Bestand häufig der begrenzende Faktor. Die Tragfähigkeit einer Decke kann rechnerisch ausreichen, während die zulässige Durchbiegung bereits erreicht oder überschritten wird. In diesen Fällen kommen Untergurtverstärkungen, zusätzliche Auflager, neue Unterzüge oder der Ersatz einzelner Deckenfelder durch hochsteife Elemente infrage. Welche Maßnahme sinnvoll ist, hängt von den vorhandenen Lastwegen und von der Reinraumgeometrie ab.

Bestandsaufnahme vor der Detailplanung

Die Prüfung der Tragreserven setzt eine belastbare Dokumentation voraus. Grundrisse, Schnitte, frühere statische Nachweise und – soweit vorhanden – die Originalstatik werden ausgewertet. Zusätzlich müssen spätere Umbauten, Durchbrüche, Abhängungen und nicht dokumentierte Installationen aufgenommen werden. Gerade in Industriehallen weicht der tatsächlich ausgeführte Zustand nicht selten von älteren Planunterlagen ab.

Fehlen wesentliche Unterlagen, sind Bestandsaufnahmen, Bauteilöffnungen oder Materialprüfungen erforderlich. Bei Stahlkonstruktionen können Profilabmessungen, Korrosion, Schraub- und Schweißdetails sowie nachträglich angebrachte Aufhängungen maßgebend sein. Bei Stahlbetonbauteilen spielen unter anderem Bauteildicken, Bewehrungslage, Betonqualität und vorhandene Risse eine Rolle.

Für die Reinraum-Infrastruktur ist außerdem die Höhenkoordination entscheidend. Die erforderliche Technik oberhalb der Reinraumdecke konkurriert mit vorhandenen Trägern, Sprinklerleitungen, Kabeltrassen und Dachaufbauten. Eine statisch günstige Lastabtragung kann deshalb an der verfügbaren Bauhöhe scheitern. Umgekehrt kann eine früh abgestimmte Anordnung der TGA zusätzliche Verstärkungen vermeiden.

Normative Einordnung nach DIN EN ISO 14644 und VDI 2038

Zwei Regelwerksbereiche bilden das normative Gerüst der Reinraumplanung: die Anforderungen an die Reinheit und die Anforderungen an das Schwingungsverhalten des Bauwerks. Sie ersetzen keine projektspezifische Planung, geben aber den Rahmen für die entscheidenden Schnittstellen vor.

DIN EN ISO 14644 und Reinraumklassen

Die Normenreihe DIN EN ISO 14644 definiert Reinraumklassen von ISO 1 bis ISO 9. Die Klassifizierung bezieht sich auf die maximal zulässige Partikelkonzentration in der Luft. Daraus ergeben sich Anforderungen an Luftführung, Filterung, Druckstufen, Materialwahl, Betrieb und Reinigung.

Für die Tragwerksplanung ist die Reinraumklasse nicht unmittelbar eine Lastangabe. Sie beeinflusst jedoch die technische Ausstattung, die für den jeweiligen Prozess erforderlich ist. Eine höhere Reinheitsanforderung kann eine größere Dichte an Filterelementen, FFUs und technischen Einbauten nach sich ziehen. Dadurch steigen die Anforderungen an das Deckenraster, an die Aufhängungen und an die Lastabtragung.

Die konkrete Last muss immer aus den tatsächlichen Geräten und deren Anordnung ermittelt werden. Zwei Räume derselben ISO-Klasse können sich statisch deutlich unterscheiden, wenn sie mit unterschiedlichen Filtersystemen, Medienversorgungen oder Prozessanlagen ausgestattet sind. Die Reinraumklasse ist daher ein wichtiger Planungsparameter, aber kein Ersatz für das Anlagenlayout.

VDI 2038 und Schwingungen im Bauwerk

Die Richtlinienreihe VDI 2038 behandelt die Gebrauchstauglichkeit von Bauwerken bei dynamischen Einwirkungen. Sie dient als Grundlage für die Prognose, Messung und Minderung von Schwingungen und Erschütterungen im Tragwerk. Die VC-Kurven werden in der Praxis häufig ergänzend herangezogen, weil sie empfindliche Produktions- und Messprozesse mit konkreten Schwinggeschwindigkeiten verknüpfen.

Die Verbindung beider Regelwerksbereiche liegt in der Planung der technischen und baulichen Umgebung. DIN EN ISO 14644 beschreibt, welche Reinraumbedingungen für Partikel und Luftführung erreicht werden sollen. VDI 2038 und die projektspezifisch festgelegten VC-Kriterien helfen dabei, das Tragwerk und seine dynamische Qualität zu beurteilen. Hinzu kommen Herstellerangaben der Anlagen, Anforderungen an die Mess- oder Produktionsgenauigkeit sowie die Ergebnisse der Standortmessung.

Eine belastbare Planung dokumentiert deshalb nicht nur die gewählte Konstruktion, sondern auch die Annahmen dahinter:

• Welche Reinraumklasse und welcher Betriebszustand sind maßgebend?
• Welche Geräte und TGA-Komponenten werden mit welchen Lasten angesetzt?
• Welche Schwingungsquellen wurden am Standort festgestellt?
• An welchem Punkt gilt der Grenzwert: am Fundament, am Gerät oder an der Prozessfläche?
• Welche Übertragungswege werden durch Leitungen, Rohrleitungen und Befestigungen geschlossen?
• Wie wird nach der Ausführung überprüft, ob die prognostizierten Werte erreicht werden?

Gerade bei sensiblen Anlagen ist die Abnahme nicht bloße Formalität. Messungen nach der Montage können zeigen, ob FFUs, Pumpen oder andere Aggregate zusätzliche Anregungen eintragen oder ob Nebenwege der Entkopplung wirksam werden. Werden Abweichungen früh erkannt, lassen sich Lagerung, Befestigung oder Betriebsparameter meist gezielter anpassen als nach einer vollständigen Inbetriebnahme.

Ergebnis

Die Tragwerksplanung für Reinräume im Industriebau verlangt die Beherrschung zweier Anforderungsfelder: hoher statischer Lasten aus der Reinraumtechnik und strenger Schwingungskriterien aus den Produktionsprozessen. FFU-Systeme, Luftkanäle, Medienleitungen und Deckenraster müssen nicht nur als Einzelpositionen, sondern als zusammenhängendes Last- und Massensystem betrachtet werden.

Die VC-Kurve beschreibt das zulässige Schwingungsniveau, bestimmt aber nicht automatisch die Fundamentlösung. Ab strengeren Anforderungen können entkoppelte Massivfundamente, Geräteisolierungen, Luftfedern oder andere Feder-Masse-Systeme sinnvoll werden. Ob Luftfedern eingesetzt werden und ob eine Kombination mit einer massiven Fundamentplatte erforderlich ist, entscheidet sich aus Standortmessung, Gerätespezifikation und dynamischer Modellierung – nicht aus einer pauschalen Zuordnung zur VC-Klasse.

Die Nachrüstung im Bestand verlangt eine vollständige Prüfung der vorhandenen Tragreserven, der Verformungen und des dynamischen Verhaltens. Häufig ist nicht die reine Tragfähigkeit, sondern die Gebrauchstauglichkeit der Decke der begrenzende Faktor. Früh bekannte Gerätegewichte, klare Lastpfade und eine koordinierte TGA-Planung schaffen hier mehr Sicherheit als nachträgliche Verstärkungen.

DIN EN ISO 14644 und VDI 2038 bilden den normativen Rahmen. Die eigentliche Qualität der Lösung entsteht jedoch an den Schnittstellen: zwischen Reinraumklasse und Anlagenlayout, zwischen Decke und TGA, zwischen Fundament und Gerät sowie zwischen rechnerischer Prognose und Messung auf der Baustelle. Eine Tragwerksplanung, die diese Schnittstellen von Beginn an zusammenführt, schafft die Voraussetzung dafür, dass Reinraumtechnik im Industriebau nicht nur statisch funktioniert, sondern auch im empfindlichen Produktionsbetrieb dauerhaft stabil bleibt.
