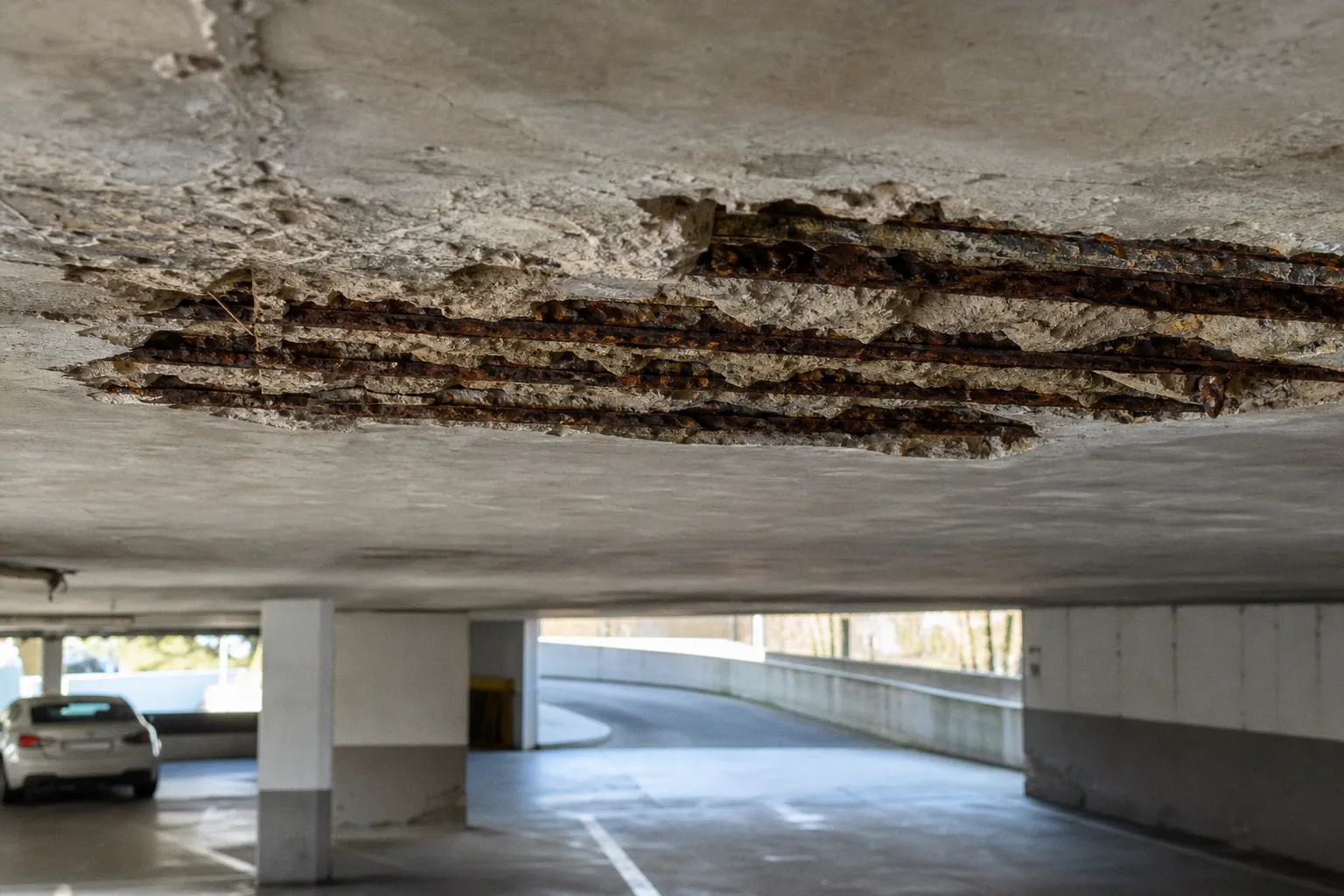

Betonsanierung in Tiefgaragen: Statik und Instandsetzung

Er beantwortet keine Frage zur Tragfähigkeit.

Bei der Betonsanierung einer Tiefgarage werden diese Ebenen dennoch oft vermischt. Abplatzung wird als statischer Schaden gelesen. Beschichtung wird als Tragwerksmaßnahme verkauft. Eine lokale Bewehrungsfreilegung bleibt ohne Einfluss auf das Gesamtsystem. Keine dieser Annahmen ist zulässig.

Die Betonsanierung Tiefgarage Statik Instandsetzungsplan Fulda verlangt eine geordnete Zuständigkeit. Erst Schadensursache. Dann Zustandsbewertung. Danach Tragwerksbeurteilung und Instandsetzungskonzept. Die Ausführung folgt dem Plan, nicht dem sichtbaren Schadensbild.

Instandsetzung ist kein Standsicherheitsnachweis

Die TR Instandhaltung regelt Planung, Produkte, Systeme und Ausführung für Beton-, Stahlbeton- und Spannbetonbauteile. Ihr Ziel ist der Erhalt oder die Wiederherstellung von Tragfähigkeit oder Gebrauchstauglichkeit für einen festgelegten Zeitraum.

Sie enthält jedoch keine Regeln für den rechnerischen Nachweis der Standsicherheit.

Diese Trennung ist in Tiefgaragen entscheidend. Die Instandsetzungsplanung beantwortet unter anderem folgende Fragen:

• Welche Schadensursache liegt vor?
• Welche Bauteile und Zonen sind betroffen?
• Welche Betonflächen müssen abgetragen werden?
• Welcher Betonersatz ist erforderlich?
• Welcher Oberflächenschutz begrenzt weitere Einwirkungen?
• Welche Wartungs- und Inspektionsintervalle folgen?

Die statische Beurteilung beantwortet andere Fragen:

• Reicht der vorhandene Querschnitt für Biegung, Querkraft, Durchstanzen und Normalkraft?
• Welche Resttragfähigkeit verbleibt nach Betonabtrag und Bewehrungsfreilegung?
• Sind Stützen, Unterzüge oder Deckenfelder während der Bauphase zu sichern?
• Verändert ein Bewehrungsverlust das Tragverhalten?
• Sind Verstärkungen erforderlich?

Abplatzungen an einer Stütze können eine lokale Instandsetzung auslösen. Sie können zugleich den Tragfähigkeitsnachweis berühren. Sie müssen ihn aber nicht zwingend berühren. Der Sachkundige Planer legt fest, ob die Erhaltung der Standsicherheit eine Maßnahme verlangt. Für den rechnerischen Nachweis ist die Tragwerksplanung zuständig.

Vor Beginn der Ausführung muss der Auftraggeber schriftlich benennen, wer Fragen der Standsicherheit während der Bauausführung verantwortlich beurteilt und erforderliche Maßnahmen veranlasst. Diese Festlegung ist keine Formalie. Sie ordnet Entscheidungen bei unerwarteten Befunden ein.

Sichtbarer Betonverlust beschreibt einen Zustand. Die Standsicherheit ergibt sich erst aus dem Nachweis.

Besonders kritisch ist die Bauphase. Der Abtrag geschädigten Betons reduziert zunächst den vorhandenen Querschnitt. Bei Stützen und Unterzügen kann dies unmittelbar relevant werden. Auch bei Decken sind lokale Eingriffe nicht isoliert zu betrachten. Die Lastabtragung erfordert die Betrachtung des gesamten Bauteils und seiner Lagerung.

Die Bestandsaufnahme liefert die Grundlage

Eine Tiefgarage ist kein einheitlicher Schadensraum. Fahrgassen, Rampen, Stellplätze, Deckenunterseiten, Wandanschlüsse und Stützen stehen unter verschiedenen Einwirkungen. Tausalze gelangen über Fahrzeuge in das Bauwerk. Feuchte verteilt sich über Fugen, Risse, Entwässerungswege und Undichtigkeiten. Frost beansprucht einzelne Bereiche. Verkehr erzeugt Abrieb und mechanische Beanspruchung.

Die Untersuchung beginnt daher nicht mit der Wahl eines Beschichtungssystems. Sie beginnt mit der Erfassung.

Die TR Instandhaltung nennt für die Zustandsbewertung unter anderem Sichtprüfung, Rissaufnahme sowie Untersuchungen der Betondeckung und Bewehrungsverteilung. Magnetische Verfahren und Georadar können die zerstörungsarme Erkundung ergänzen. Freilegungen bleiben dort erforderlich, wo Messwerte oder Schadensbilder keine ausreichende Aussage zulassen.

Eine belastbare Schadensanalyse umfasst mindestens:

1. Schadenskartierung. Abplatzungen, Rostfahnen, Ausblühungen, Absandungen, Hohlstellen und Durchfeuchtungen werden bauteilbezogen erfasst. Flächenangaben allein genügen nicht. Die Lage im Tragwerk zählt.

2. Rissaufnahme. Rissart, Verlauf, Breite, Tiefe und Feuchtezustand sind zu dokumentieren. Ein trockener Schwindriss und ein feuchter, rissuferkorrodierter Riss verlangen keine identische Bewertung.

3. Untersuchung der Bewehrungslage. Betondeckung, Stabdurchmesser, Bewehrungsverteilung und lokale Fehlstellen beeinflussen die Dauerhaftigkeit und den statischen Ansatz. Fehlende Deckung erhöht nicht automatisch die statische Ausnutzung. Sie kann aber die Korrosionsgefährdung erhöhen.

4. Materialprüfung. Chloridprofile, Carbonatisierungstiefe, Betonfestigkeit und gegebenenfalls Haftzugfestigkeit liefern Kennwerte für die Planung. Einzelproben ersetzen kein Raster. Die Probendichte folgt dem Schadensbild und der Bauteilstruktur.

5. Bewertung der Nutzung. Verkehrsführung, Tausalzeintrag, Reinigung, Entwässerung, Temperatur und Feuchte bestimmen die Einwirkungen. Ohne diese Daten bleibt die Schutzmaßnahme unbestimmt.

Chloridschäden in der Betonsanierung entstehen nicht durch einen Messwert allein. Der Chloridgehalt ist nur ein Teil der Bewertung. Der in der TR genannte Schwellenwert von 0,5 M.-% Chloridionen bezogen auf die Zementmasse gilt für ungerissenen Beton in der Betondeckung oder im Bereich der Bewehrungslage. Er ist ausdrücklich nicht mit einem universellen kritischen Chloridgehalt für Korrosionsbeginn gleichzusetzen.

Die Ursache darf auch nicht aus dem Schadensbild abgeleitet werden. Rostfahnen können auf Bewehrungskorrosion hindeuten. Sie belegen weder deren Auslöser noch deren Umfang. Risse können aus Zwang, Schwinden, Temperaturbeanspruchung, Setzungen oder Tragwerksverformungen resultieren. Der Nachweis zeigt erst nach Untersuchung, welche Ursache tragend ist.

Der Mindest-Sollzustand begrenzt die Maßnahme

Jede Sanierung braucht ein definiertes Ziel. „Schäden beseitigen“ ist kein Zielzustand. Die TR Instandhaltung verlangt die Erfassung und Bewertung des Ist-Zustands, die Festlegung eines Mindest-Sollzustands sowie den Vergleich beider Zustände. Dazu gehört die Abschätzung der Restnutzungsdauer.

Der Mindest-Sollzustand beschreibt nicht den Neubaustandard. Er beschreibt den Zustand, der für die festgelegte Nutzung und den festgelegten Zeitraum erforderlich ist.

Bei einer Tiefgarage kann dies bedeuten:

• Wiederherstellung eines erforderlichen Betonquerschnitts an Stützen und Unterzügen;
• Sicherung ausreichender Verbundverhältnisse im Bereich freiliegender Bewehrung;
• Begrenzung des Chlorid- und Feuchteeintrags in befahrenen Deckenflächen;
• Wiederherstellung funktionierender Gefälle-, Fugen- und Entwässerungsbereiche;
• Sicherung der Rissüberbrückung dort, wo Rissbewegungen zu erwarten sind;
• Festlegung von Inspektions- und Wartungsmaßnahmen nach Abschluss der Arbeiten.

Aus diesem Sollzustand entstehen Varianten. Eine lokale Betoninstandsetzung kann ausreichen. Sie kann auch unzureichend sein, wenn die chloridbelastete Zone über den erkennbaren Schaden hinausreicht. Ein flächiger Oberflächenschutz kann den weiteren Eintrag reduzieren. Er stellt keinen verlorenen Tragquerschnitt wieder her.

Kathodischer Korrosionsschutz für Beton ist kein Standardersatz für Betonersatz oder Beschichtung. Die Eignung hängt vom Schadensmechanismus, von der Bewehrungskontinuität, von der Zugänglichkeit und vom Betriebskonzept ab. Das Verfahren verlangt Planung und spätere Überwachung. Es gehört nicht als pauschale Position in eine Ausschreibung.

Der Instandsetzungsumfang folgt dem Sollzustand. Nicht der Menge sichtbarer Fehlstellen.

Der Instandsetzungsplan steuert die Ausführung

Die TR Instandhaltung verlangt eine Planung durch einen Sachkundigen Planer. Schutz- und Instandsetzungsmaßnahmen sind nach einem Instandsetzungsplan auszuführen. Dieser Plan übersetzt Untersuchungsergebnisse in ausführbare Vorgaben.

Er muss mehr leisten als eine Flächenliste mit Quadratmeterpreisen. Die Ausführung benötigt klare Angaben zu Abtragsgrenzen, Bewehrungsbehandlung, Untergrundvorbereitung, Betonersatz, Rissbehandlung, Schutzsystem, Prüfungen und Bauablauf.

Für eine Tiefgarage gehören insbesondere folgende Punkte in die Planung:

• Bauteilbezogene Schadenszuordnung mit Plänen und Kennzeichnung der Sanierungsbereiche;
• Festlegung der Abtragstiefen und Kriterien für den Übergang in tragfähigen Beton;
• Vorgaben für Freilegung, Reinigung und Korrosionsschutz der Bewehrung;
• Regeln für den Umgang mit unerwartet hoher Chloridbelastung oder weitergehenden Hohlstellen;
• Festlegung von Betonersatzsystemen und Anschlussdetails;
• Beschreibung der Fugen-, Entwässerungs- und Anschlussausbildung;
• Auswahl und Schichtdicken des Oberflächenschutzsystems;
• Prüfkonzept für Untergrund, Schichtdicke, Haftung und Ausführung;
• Bauzustände, Sicherungen und Zuständigkeiten bei statisch relevanten Eingriffen;
• Inspektions- und Wartungsplan für die Nutzungsphase.

Die Ausschreibung muss die erforderlichen Überwachungsmaßnahmen enthalten. Ohne definierte Prüfungen bleibt die Qualität dem Zufall überlassen. Dies betrifft nicht nur den Betonersatz. Auch Oberflächenschutzsysteme funktionieren nur innerhalb der vorgesehenen Schichtdicken und Untergrundbedingungen.

Kosten einer Tiefgaragensanierung pro Stellplatz sind deshalb kein belastbarer Planungsmaßstab. Stellplätze haben keine einheitliche Schadensfläche. Sie besitzen keine einheitliche Stützenlast. Die Kosten folgen Schadensursache, Bauteilgeometrie, Bauphasen, Zugänglichkeit, Entwässerung, Schutzsystem und Prüfaufwand. Eine seriöse Kostenermittlung setzt die Bestandsaufnahme und das Instandsetzungskonzept voraus.

Oberflächenschutz: System und Schichtdicke sind gekoppelt

Oberflächenschutzsysteme begrenzen die Einwirkungen auf den Beton. In Tiefgaragen betrifft dies vor allem Feuchte, Chloride, Frost-Tausalz-Beanspruchung, Abrieb und Rissbewegungen. Die Systemwahl folgt der tatsächlichen Beanspruchung. Ein Produktname ersetzt diese Zuordnung nicht.

Die TR Instandhaltung nennt systemspezifische Mindestschichtdicken. Für OS 8 sind mindestens 2.500 µm vorgesehen. Bei OS 11a beträgt die Mindestschichtdicke der Deckschicht 3.000 µm; für die elastische Oberflächenschutzschicht sind mindestens 1.500 µm vorgesehen. OS 11b verlangt mindestens 4.000 µm.

Für OS 8, OS 11 und OS 14 fordert die TR einen Verschleißwiderstand mindestens der Klasse AR1 nach DIN EN 13813 oder alternativ RWA10. Für OS 5, OS 11 und OS 14 ist die Rissüberbrückungsfähigkeit bei einer Prüftemperatur von −20 °C nachzuweisen.

Diese Werte sind keine Auswahlhilfe ohne Kontext. Sie sind Mindestanforderungen innerhalb definierter Systeme. Die Tiefgaragendecke kann rissgefährdet sein. Die Rampe kann durch Abrieb stärker beansprucht sein. Eine Stütze im Spritzwasserbereich benötigt eine andere Betrachtung als eine Deckenunterseite ohne Befahrung. Die Instandsetzungsplanung muss diese Zonen trennen.

Auch die Ausführung entscheidet. Untergrundfeuchte, Oberflächenzugfestigkeit, Temperatur, Zwischenlagenhaftung und tatsächliche Schichtdicke beeinflussen die Dauerhaftigkeit. DIN EN 1504-10 behandelt die Baustellenanwendung von Schutz- und Instandsetzungssystemen sowie die Qualitätsüberwachung. Im Bestand ist dies kein nachgeordneter Vorgang. Es ist Teil des technischen Ergebnisses.

Tragfähigkeit von Stützen und Decken wird separat nachgewiesen

Die Tragfähigkeit von Stützen einer Tiefgarage kann durch korrosionsbedingten Bewehrungsverlust, Betonabtrag, unzureichende Verankerung oder geänderte Nutzung beeinflusst werden. Sie kann ebenso unverändert bleiben, obwohl lokale Instandsetzungsflächen vorhanden sind.

Die Bewertung verlangt Bestandsunterlagen, Aufmaß und Untersuchung. Bei fehlenden Unterlagen ist die vorhandene Bewehrung zu erkunden. Die Materialkennwerte sind zu bewerten. Der Querschnitt ist im geschädigten und im instandgesetzten Zustand anzusetzen. Danach folgt der Nachweis.

Bei Decken sind Biegung, Querkraft, Durchstanzen und Gebrauchstauglichkeit nicht losgelöst voneinander zu betrachten. Bei Unterzügen und Stützen tritt die Bauphase hinzu. Der geplante Betonabtrag darf keine unzulässige Schwächung erzeugen. Wenn erforderlich, sind Abtragsabschnitte, temporäre Abstützungen oder eine geänderte Reihenfolge vorzusehen.

Eine Beschichtung kann den weiteren Angriff begrenzen. Sie kann keine fehlende Bewehrung ersetzen. Ein Betonersatz kann einen Querschnitt wiederherstellen. Er ersetzt keine Bemessung, wenn der Bestand die erforderlichen Einwirkungen nicht mehr abträgt. Die Lastabtragung erfordert in diesen Fällen Verstärkung oder konstruktive Ergänzung.

Der Ablauf ist damit eindeutig:

1. Ist-Zustand erfassen.

2. Schadensursachen bewerten.

3. Mindest-Sollzustand festlegen.

4. Standsicherheitsrelevanz bestimmen.

5. Tragwerksnachweis führen, soweit erforderlich.

6. Instandsetzungssystem und Bauablauf planen.

7. Ausführung überwachen.

8. Nutzung durch Inspektion und Wartung begleiten.

Die Instandsetzung einer Tiefgarage ist keine kosmetische Maßnahme. Sie ist eine technische Entscheidung über Dauerhaftigkeit, Gebrauchstauglichkeit und gegebenenfalls Tragfähigkeit. Die Trennung der Aufgaben verhindert Fehlplanungen. Die Koordination der Aufgaben verhindert Schäden während der Sanierung.
