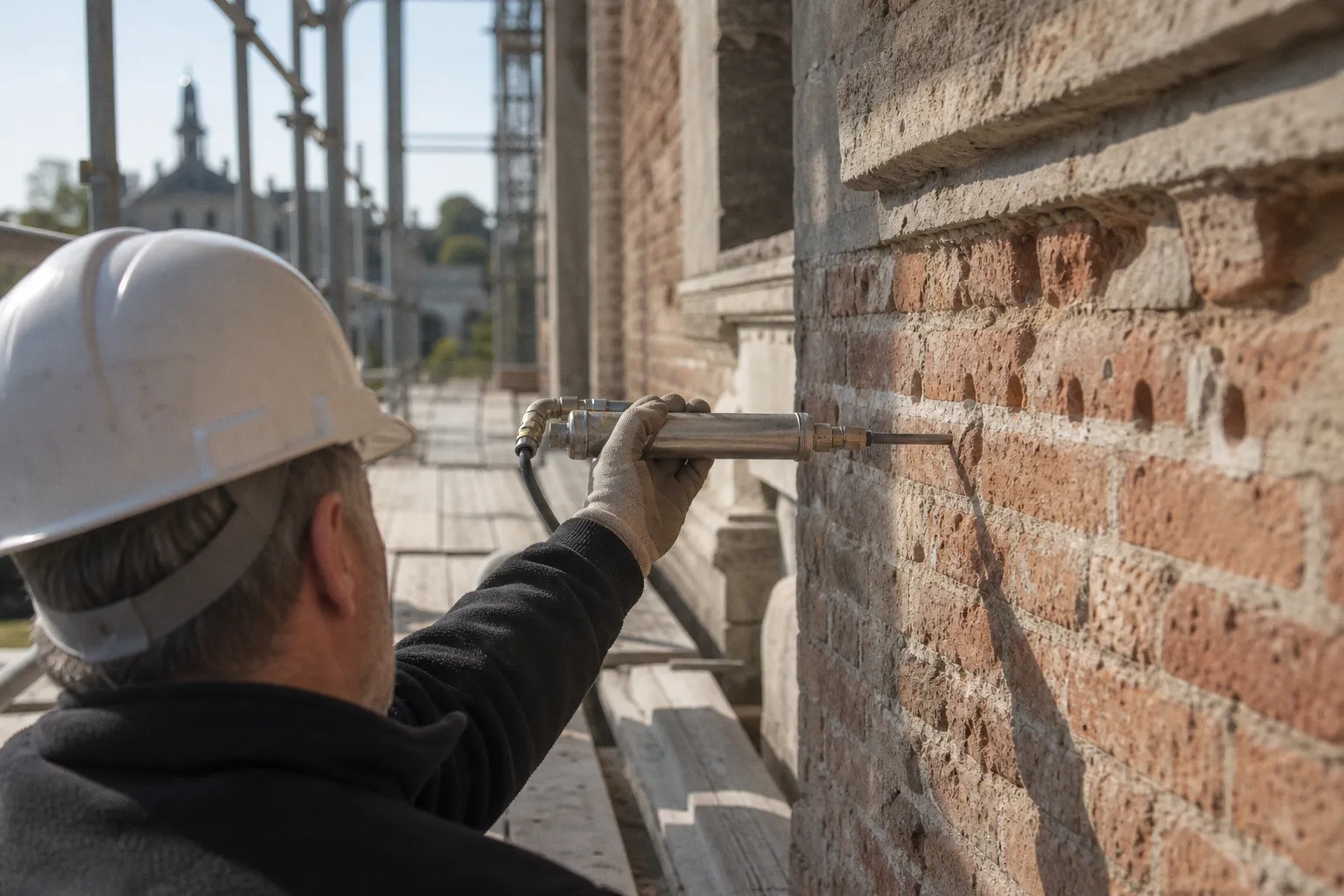

Injektionsverfahren oder Vernadelung für stabiles Mauerwerk?

Im historischen Mauerwerk ist es meist der Beginn einer falschen Fragestellung.

Bei der Mauerwerksertüchtigung mit Injektionsverfahren oder Vernadelung geht es nicht darum, welches Verfahren moderner aussieht oder weniger Eingriffe verlangt. Entscheidend ist, welche Kraft übertragen werden muss, welche Ursache den Schaden ausgelöst hat und was im Wandinneren tatsächlich vorhanden ist. Eine unregelmäßige Bruchsteinwand mit Lehmzonen, Hohlräumen und feuchten Lagerfugen folgt keiner Prospektlogik. Sie hat ihre eigene.

Ein sichtbarer Riss kann aus einer Setzung stammen, aus einer Aufweitung unter Dachlast, aus korrodierten Einbauteilen, aus einem fehlenden Ringzug oder schlicht aus jahrzehntelanger Durchfeuchtung mit Salzbelastung. Wer denselben Riss unabhängig von dieser Ursache immer verfüllt oder immer vernagelt, betreibt keine Tragwerksplanung. Er wiederholt einen Arbeitsschritt.

Die Bauzustandsanalyse entscheidet – nicht die Bohrmaschine

Die Gegenüberstellung „Injektion oder Vernadelung“ ist technisch verkürzt. Beide Verfahren können richtig sein, beide können bei falscher Anwendung Schaden anrichten, und häufig braucht ein Objekt eine Kombination aus mehreren Maßnahmen. Vor der Entscheidung steht daher keine Produktwahl, sondern eine lesbare Diagnose des Bestands.

Das beginnt mit dem Rissbild. Ein einzelner diagonal durch die Wand laufender Riss hat eine andere statische Bedeutung als netzartige Putzrisse, geöffnete Lagerfugen oder ein vertikaler Trennriss zwischen zwei unterschiedlich gegründeten Gebäudeteilen. Auch die Frage, ob der Riss aktiv ist, lässt sich nicht durch einen schnellen Blick beantworten. Rissmarken oder Messpunkte über einen angemessenen Zeitraum sind oft aufschlussreicher als die vermeintlich eindeutige Momentaufnahme.

Danach folgt die Wand selbst. Gerade beim Bauen im Bestand ist „Mauerwerk“ kein einheitlicher Baustoff. Die Unterschiede sind erheblich:

• Eine Ziegelwand mit vergleichsweise regelmäßigen Lagerfugen lässt sich anders beurteilen als zweischaliges Natursteinmauerwerk mit einem lockeren Kern.
• Vollfugiges Mauerwerk reagiert auf eine Verpressung anders als ein Verband mit offenen Fugen, Fehlstellen und unkontrollierten Hohlräumen.
• Kalkmörtel, Lehm, zementhaltige Reparaturmörtel und frühere Kunstharzinjektionen können in derselben Wand vorkommen. Das ist kein exotischer Sonderfall, sondern Bestandspraxis.
• Feuchte und Salze verändern nicht nur die Dauerhaftigkeit, sondern auch das Verhalten von Injektionsstoffen und die Einschätzung der vorhandenen Tragreserve.
• Mehrschalige Wände verlangen Klarheit darüber, welche Schale überhaupt Lasten führt und ob eine Verbindung der Schalen erwünscht oder problematisch ist.

Das WTA-Merkblatt zur Standsicherheit und Tragfähigkeit von Mauerwerk behandelt Injektionen, Vernadelungen und Verankerungen ausdrücklich als Teile einer Instandsetzungsplanung. Das ist mehr als eine formale Einordnung. Voruntersuchung und Qualitätssicherung gehören dort nicht in die Fußnote, sondern in den Kern des Verfahrens.

Wer versucht, ein unbekanntes Bruchsteinmauerwerk ohne Öffnungen, Bohrkernuntersuchungen oder zumindest gezielte Sondagen zu ertüchtigen, stellt schnell fest: Der Mörtel folgt nicht dem Plan, sondern dem leichtesten Weg. Und der liegt im Zweifel in einem Hohlraum, den niemand auf dem Aufmaß hatte.

Die richtige Maßnahme beginnt nicht dort, wo der Riss sichtbar wird, sondern dort, wo seine Ursache nachweisbar wird.

Für eine belastbare Fachplanung müssen mindestens Rissverlauf, Wandaufbau, Baustoffe, Feuchtezustand, Salzbelastung, Hohlräume, vorhandene Lasten und die Gründungssituation zusammengeführt werden. Bei denkmalgeschützten Gebäuden kommt die Frage hinzu, wie weit ein Eingriff die historische Substanz verändern darf – und welche späteren Untersuchungen er unmöglich macht.

Vernadelung: Wenn die Wand wieder Zug und Schub übertragen muss

Bei einer Vernadelung werden Stäbe oder Gewindeelemente in schräg oder horizontal angeordnete Bohrungen eingebracht und in der Regel mit einem geeigneten Mörtel eingebunden. Ziel ist eine kraftschlüssige Verbindung über einen Riss, eine Trennfuge oder eine geschwächte Zone hinweg. Umgangssprachlich ist oft von „Mauerwerksnägeln“ die Rede. Der Begriff ist anschaulich, technisch aber etwas zu lässig: Ein tragender Stab im historischen Mauerwerk ist kein Nagel in einem Brett.

Die statische Wirkung der Mauerwerksvernadelung entsteht dadurch, dass Zug- und Schubkräfte über die geschädigte Zone geführt werden können. Sie kommt insbesondere dann in Betracht, wenn ein Riss nicht nur die Oberfläche trennt, sondern den Lastabtrag beeinträchtigt. Typische Konstellationen sind:

1. Diagonale Risse in tragenden Wänden, bei denen eine Schub- oder Setzungsbeanspruchung zu einer klaren Trennfuge geführt hat. Die Vernadelung kann die Rissufer überbrücken, sofern die Ursache gestoppt oder in der Bemessung berücksichtigt ist.

2. Auseinanderdriftende Wandbereiche, etwa an Anschlüssen, Gebäudeecken oder bei unzureichend verbundenen Bauabschnitten. Hier geht es nicht um das Füllen einer Fuge, sondern um eine nachweisbare Verbindung.

3. Mehrschaliges Mauerwerk mit entkoppelten Schalen, wenn die konstruktive Aufgabe tatsächlich in einer Rückverbindung liegt. Das ist allerdings kein Automatismus: Bei empfindlichen Fassaden oder heterogenen Kernen kann eine falsche Verbindung neue Zwängungen erzeugen.

4. Lokale Schwächungen an Öffnungen, wenn über Fenster- oder Türstürzen Risse und unzureichende Lastumlenkungen zusammentreffen. Eine Nadel kann Teil einer Lösung sein; sie ersetzt aber weder einen tragfähigen Sturz noch eine saubere Klärung der Auflager.

Der kritische Punkt liegt in der Formulierung „kann Teil einer Lösung sein“. Vernadelung beseitigt keine fortlaufende Fundamentsetzung, keine drückende Durchfeuchtung und keine überlastete Decke. Sie kann eine geschädigte Wandzone sichern, während die Ursache an anderer Stelle weiterarbeitet. Das Ergebnis sieht dann kurzfristig solide aus, bis der nächste Riss die Rechnung übernimmt.

Bei Baudenkmalen sind trockene und erschütterungsarme Bohrverfahren besonders relevant. Bohrerschütterungen können schwache Fugen lösen, Putzschalen abheben oder ein ohnehin instabiles Gefüge lokal weiter öffnen. Auch die Aktivierung der Anker ist kein Nebenthema. Grundsätzlich sollen sie nur schlaff aktiviert werden, damit Umlagerungen nicht unnötig neue Zwängsspannungen in eine alte Wand eintragen. Sonderkonstruktionen, etwa Ringanker an Kuppeln, können andere Anforderungen stellen. Das ist aber keine Einladung, jede Kirchenwand vorsorglich auf Zug zu setzen.

Eine vernadelte Wand kann statisch wirksam ertüchtigt sein und dennoch bauphysikalisch oder denkmalpflegerisch schlecht behandelt werden. Das passiert etwa, wenn dichte Verpressstoffe in feuchte, kapillar aktive Natursteinbereiche gelangen oder wenn die Bohrungen historische Oberflächen unnötig beschädigen. Die mechanische Aufgabe ist dann gelöst, nur leider gegen das Gebäude.

Injektion: Verfestigen, Hohlräume schließen, Risse verbinden

Ein Injektionsverfahren kann sehr unterschiedliche Aufgaben erfüllen. Genau hier beginnt die Verwirrung, denn unter dem Wort „Injektion“ werden auf Baustellen gerne völlig verschiedene Maßnahmen zusammengefasst: Rissverpressung, Hohlraumfüllung, Schalenverbindung, Mörtelverfestigung und nachträgliche Horizontalabdichtung gegen aufsteigende Feuchte. Diese Verfahren arbeiten mit Bohrlöchern und Injektionsstoffen – ihre Ziele sind trotzdem nicht austauschbar.

Bei der statischen Instandsetzung von Mauerwerk geht es typischerweise um zwei Wirkungen: Hohlräume sollen geschlossen und voneinander gelöste Bestandteile wieder zu einem tragfähigen Gefüge verbunden werden. Ein gut abgestimmter Injektionsmörtel kann Fehlstellen im Kernmauerwerk füllen, offene Fugen stabilisieren oder Rissufer stoffschlüssig verbinden. Voraussetzung ist immer, dass der Injektionsstoff den vorgesehenen Bereich erreicht und dort dauerhaft verträglich bleibt.

Das klingt banal. In der Praxis entscheidet es über Erfolg oder Fehlschlag.

Klüftiges oder hohlraumreiches Mauerwerk kann Injektionsgut unkontrolliert ableiten. Dann wird Material eingebracht, aber nicht dort, wo die tragende Wirkung gebraucht wird. Vor einer eigentlichen Injektion kann deshalb eine vorbereitende Hohlraumfüllung erforderlich sein. Lose Bestandteile, offene Fugen oder ausgeprägte Risse werden zunächst mit einem gut fließfähigen, schwindarmen und mit dem Bestand verträglichen Stoff gesichert. Erst danach lässt sich eine gezielte Verpressung planen.

Die Auswahl des Mörtels folgt ebenfalls keiner einfachen Produktlogik. Bei porösen Ziegeln und Natursteinen spielt die Dampfdiffusionsverträglichkeit eine zentrale Rolle. In der Denkmalpflege werden für Hohlraum- und Ankerverpressungen regelmäßig naturhydraulische Mörtel eingesetzt. Kunstharze können bei dichten sowie nicht oder nur schwach kapillaraktiven Gesteinen sinnvoll sein. Für jedes historische Mauerwerk sind sie gerade nicht die universelle Lösung – auch wenn sie auf dem Datenblatt sehr überzeugend aussehen.

Die Tabelle ist keine Entscheidungsmatrix zum Abhaken. Sie zeigt vielmehr, warum die populäre Frage „Was ist besser?“ ins Leere läuft. Eine Hohlraumverpressung kann die Voraussetzung schaffen, damit eine Vernadelung zuverlässig funktioniert. Umgekehrt kann eine Vernadelung erforderlich sein, obwohl ein Riss bereits verfüllt wurde: Der Mörtel füllt den Spalt, aber er ersetzt nicht automatisch eine zugfeste Verbindung.

Injektionsmörtel ist kein flüssiger Stahl. Und ein Anker ist kein Ersatz für ein tragfähiges Mauerwerksgefüge.

Die Feuchteinjektion ist kein statischer Nachweis

Besonders hartnäckig hält sich ein Missverständnis: Wenn eine Wand gegen aufsteigende Feuchte injiziert wird, sei sie damit zugleich statisch saniert. Das ist falsch.

Das WTA-Merkblatt E-4-10 in der Ausgabe von Juli 2023 behandelt Injektionsverfahren zur nachträglichen Reduzierung kapillaren Feuchtetransports. Es beschreibt damit die Herstellung oder Ergänzung einer Horizontalabdichtung – nicht die Wiederherstellung der Tragfähigkeit eines gerissenen Mauerwerks. Feuchte zu begrenzen kann für die Bauwerkserhaltung dringend erforderlich sein. Sie kann die Randbedingungen für eine spätere Tragwerksertüchtigung verbessern. Sie beantwortet aber nicht die Frage, ob eine Wand Risse überbrücken, Lasten umlenken oder Schubkräfte übertragen kann.

Schon die technischen Randbedingungen zeigen den Unterschied. Bei einer Bohrlochinjektion gegen kapillare Feuchte richten sich Bohrlochabstand und Bohrlochdurchmesser nach Saugfähigkeit und statischen Gegebenheiten des jeweiligen Objekts. Bei druckloser Ausführung wird eine Restwanddicke von etwa fünf Zentimetern genannt; bei größeren Wanddicken können Bohrungen von beiden Seiten erforderlich sein. Eine Niederdruckinjektion liegt im Sinne dieses Merkblatts unter zehn bar. Das sind Ausführungsparameter für eine Feuchtesperre, keine Bemessungswerte für tragende Vernadelungen.

Auch die Lage der Injektionszone folgt dem Feuchteproblem: Sie soll grundsätzlich mehr als 50 Zentimeter oberhalb des Grund- oder Stauwassers liegen. Oberhalb der Zone müssen ausreichende Trocknungsbedingungen vorhanden sein. Falls geschädigter Putz entfernt wird, betrifft der Abtrag in der Regel mindestens 0,8 Meter oberhalb des sichtbar feuchtegeschädigten Bereichs. All das kann sachlich notwendig sein – es macht aus einer Feuchteabdichtung nur keine Rissinstandsetzung.

Die Reihenfolge der Planung ist deshalb entscheidend. Bei einem feuchte- und rissgeschädigten Keller kann zunächst die Wasserbelastung, Entwässerung und Abdichtung geklärt werden müssen. Danach folgt die Bewertung des Mauerwerksgefüges. Erst dann lässt sich entscheiden, ob eine Hohlraumverpressung, eine Vernadelung, eine lokale Ergänzung des Mauerwerks oder eine Änderung des Lastabtrags erforderlich ist. Wer diese Ebenen vermischt, erhält eine Maßnahme mit vielen Bohrlöchern und unklarer Wirkung.

Denkmalpflege verlangt keine Untätigkeit, sondern Präzision

Denkmalschutz wird gelegentlich als Gegenargument gegen technische Eingriffe ins Feld geführt. Das greift zu kurz. Historisches Mauerwerk zu erhalten bedeutet nicht, Risse ehrfürchtig offen zu lassen. Es bedeutet, die Eingriffe so zu wählen, dass sie die Substanz sichern, ihre Eigenschaften respektieren und spätere Schäden nicht programmieren.

Bei alten Ziegel- und Natursteinwänden sind drei Fragen besonders relevant:

• Was bleibt vom ursprünglichen Gefüge erhalten? Eine tiefgreifende Verpressung kann sinnvoll sein, wenn sie loses Kernmauerwerk stabilisiert. Sie darf aber nicht aus Bequemlichkeit eine differenzierte Befundlage überdecken.
• Wie verhält sich der neue Stoff im Feuchtehaushalt? Ein dichter, steifer Injektionsstoff in einer weichen, feuchtebelasteten Wand kann Feuchtewege verlagern und Spannungen konzentrieren. Das Problem wandert dann gern in den Bereich daneben.
• Wie reversibel oder zumindest nachvollziehbar ist der Eingriff? Vollständige Reversibilität ist bei einer Tragwerksertüchtigung oft unrealistisch. Dokumentierbarkeit, begrenzte Eingriffstiefe und eine klare Kennzeichnung der Maßnahme sind aber kein Luxus.

Das österreichische Bundesdenkmalamt nennt Hohlraum- und Spaltinjektionen ebenso wie Vernadelungen und Ankerungen als mögliche Maßnahmen zur Stabilisierung historischer Wände. Zugleich muss die Wahl zwischen parallel wirkenden und verbindenden Systemen im Einzelfall denkmalfachlich abgewogen werden. Genau darin steckt die eigentliche Arbeit: Nicht jedes technisch mögliche Verbindungselement ist auch konstruktiv und konservatorisch die richtige Antwort.

In der Tragwerksplanung für die Sanierung von Mauerwerk ist daher die Kombination von Befund, Berechnung und Ausführungsplanung entscheidend. Ein rechnerisch plausibler Anker hilft wenig, wenn er im Hohlraum endet. Ein verträglicher Mörtel hilft wenig, wenn die Wandbewegung weiterläuft. Und eine sauber gefüllte Rissfuge hilft wenig, wenn oberhalb eine Deckenauflagerung weiter exzentrisch in die Wand drückt.

Was aus der Gegenüberstellung praktisch folgt

Die Rissinstandsetzung im Altbau beginnt nicht mit der Wahl zwischen Kartusche und Gewindestab. Sie beginnt mit einer sauberen Trennung der Aufgaben.

Ist das Mauerwerksgefüge durch Hohlräume, Fehlstellen und entfestigte Fugen geschwächt, kann eine Hohlraumverpressung oder gezielte Rissinjektion der richtige Schritt sein. Muss über eine Trennzone nachweisbar Zug oder Schub übertragen werden, kommt die Vernadelung in Betracht. Liegt zusätzlich aufsteigende Feuchte vor, braucht sie ein eigenes Konzept zur Reduzierung des kapillaren Wassertransports. Und wenn die Ursache in Fundamentbewegungen, fehlender Aussteifung oder problematischen Lasten liegt, muss genau dort angesetzt werden.

Die seriöse Antwort auf „Injektionsverfahren oder Vernadelung?“ lautet deshalb oft: erst untersuchen, dann kombinieren, nur selten pauschal entscheiden. Das ist weniger elegant als die eine universelle Sanierungslösung. Für ein Bauwerk, das bereits ein Jahrhundert oder länger überstanden hat, ist es aber die deutlich bessere Strategie.
