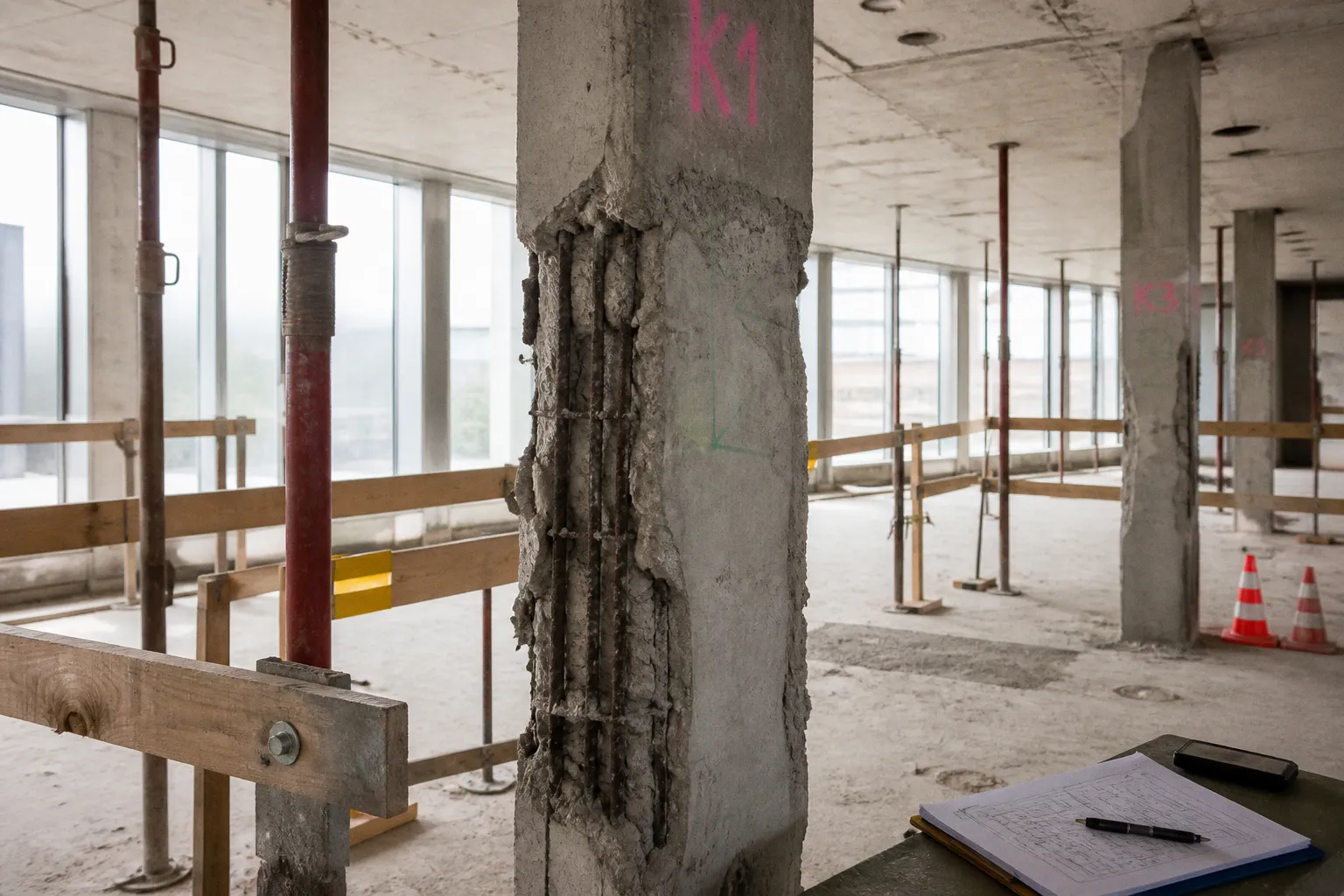

Tragwerksplanung unter Druck: Wenn Stützen ihre Last nicht abtragen

Wie die New York Times Ende August unter Berufung auf Dokumente berichtete, fehlte einer deutlich größeren Zahl von Stützen die eigentlich vorgesehene lastabtragende Unterstützung als bislang angenommen. Für uns als Tragwerksplanerinnen und Tragwerksplaner ist diese Nachricht kein entferntes Kuriosum aus Übersee, sondern ein konkreter Anlass, das eigene Prüf- und Detailverständnis erneut auf den Prüfstand zu stellen.

Befund: Wenn Stützen nicht tragen, was sie tragen sollen

Die dokumentierte Diskrepanz zwischen Planung und Ausführung trifft einen neuralgischen Punkt unserer Disziplin. Stützen und ihre Auflager, sei es ein Köcherfundament, ein Pilzdeckenanschluss oder ein bündiger Anschluss an eine Unterzugsebene, sind jene Stellen, an denen Lasten gesammelt, umgelenkt und letztlich in den Baugrund eingeleitet werden. Fehlt hier die konstruktive Durchbildung, wird der Kraftfluss unterbrochen, bevor er überhaupt beginnt. Die New York Times spricht in ihrer Berichterstattung von Dokumenten, die eine breitere Betroffenheit nahelegen, als zuvor kommuniziert wurde. Was genau die Stützen letztlich an Unterstützung fehlen ließ, bleibt in der öffentlich zugänglichen Berichterstattung vage; der Befund als solcher ist jedoch eindeutig.

Wir müssen berücksichtigen, dass solche Mängel in der Baupraxis selten aus einem einzelnen Versäumnis entstehen. Häufig ist es eine Kette kleiner Ungenauigkeiten: ein nicht abgestimmter Anschluss zwischen Fertigteil und Ortbeton, eine fehlende Bewehrungsführung im Lasteinleitungsbereich, ein nachträglich geänderter Trassierungsverlauf, der eine Stütze aus der ursprünglich vorgesehenen Lastachse schiebt.

Ursachenanalyse: Warum Auflagersituationen aus dem Ruder laufen

Wenn wir uns die typischen Schadensbilder am Auflager einer Stütze vor Augen führen, wiederholen sich bestimmte Muster. Da ist zunächst die geometrische Unschärfe: ein Höhenversatz, der eigentlich durch eine Mörtel- oder Vergussschicht hätte ausgeglichen werden sollen, aber in der Ausführung schlicht untergegangen ist. Da ist zweitens der konstruktive Bruch, wenn eine Druckzone dort endet, wo sie planerisch noch gar nicht enden dürfte, etwa weil ein durchlaufender Träger als Auflager angenommen wurde, vor Ort jedoch als auskragendes Element ausgebildet wurde. Drittens, und das ist für die Dokumentenlage in New York besonders relevant, die Frage der nachvollziehbaren Prüfung: Wurden die betroffenen Anschlüsse tatsächlich statisch-konstruktiv durch eine qualifizierte Person freigegeben, oder beruhte die Freigabe auf Plänen, die ihrerseits bereits fehlerhaft waren?

Wir sollten ehrlich sein: Auch in unseren eigenen Projekten gibt es Stellen, an denen die Ausführungsplanung gegenüber dem Genehmigungsstand fortgeschrieben wurde, ohne dass jede Konsequenz für die Stützenauflager sauber dokumentiert wurde. Genau hier setzt die Lehre aus dem New Yorker Fall an.

Lösungsansatz: Was wir konkret beachten sollten

Was bleibt also zu tun? Zunächst das Selbstverständliche und dennoch oft Übersehene: eine konsequente Übergabe zwischen Genehmigungs- und Ausführungsplanung mit explizitem Abgleich jedes Stützenauflagers. Zweitens eine Baustellenpräsenz, die nicht nur die Bewehrungsabnahme, sondern auch die räumliche Lage des Auflagers vor dem Betoniervorgang prüft, inklusive der Fugen- und Vergusssituation. Drittens eine Dokumentationskultur, die Abweichungen nicht als Störung, sondern als Bestandteil des Planungsprozesses begreift und lückenlos festhält, welche Lastumlagerungen sich daraus ergeben.

Es lohnt sich, den Fall aus New York nicht als mediale Sensation abzutun, sondern als Aufforderung, unsere eigenen Auflagerdetails einmal quer durch das aktuelle Projektportfolio zu legen. Wo Dokumentation und Ausführung auseinanderlaufen, beginnt der Schaden nicht erst im Versagensfall, sondern bereits im Papier, das den Schaden dann nicht mehr verbergen kann.
