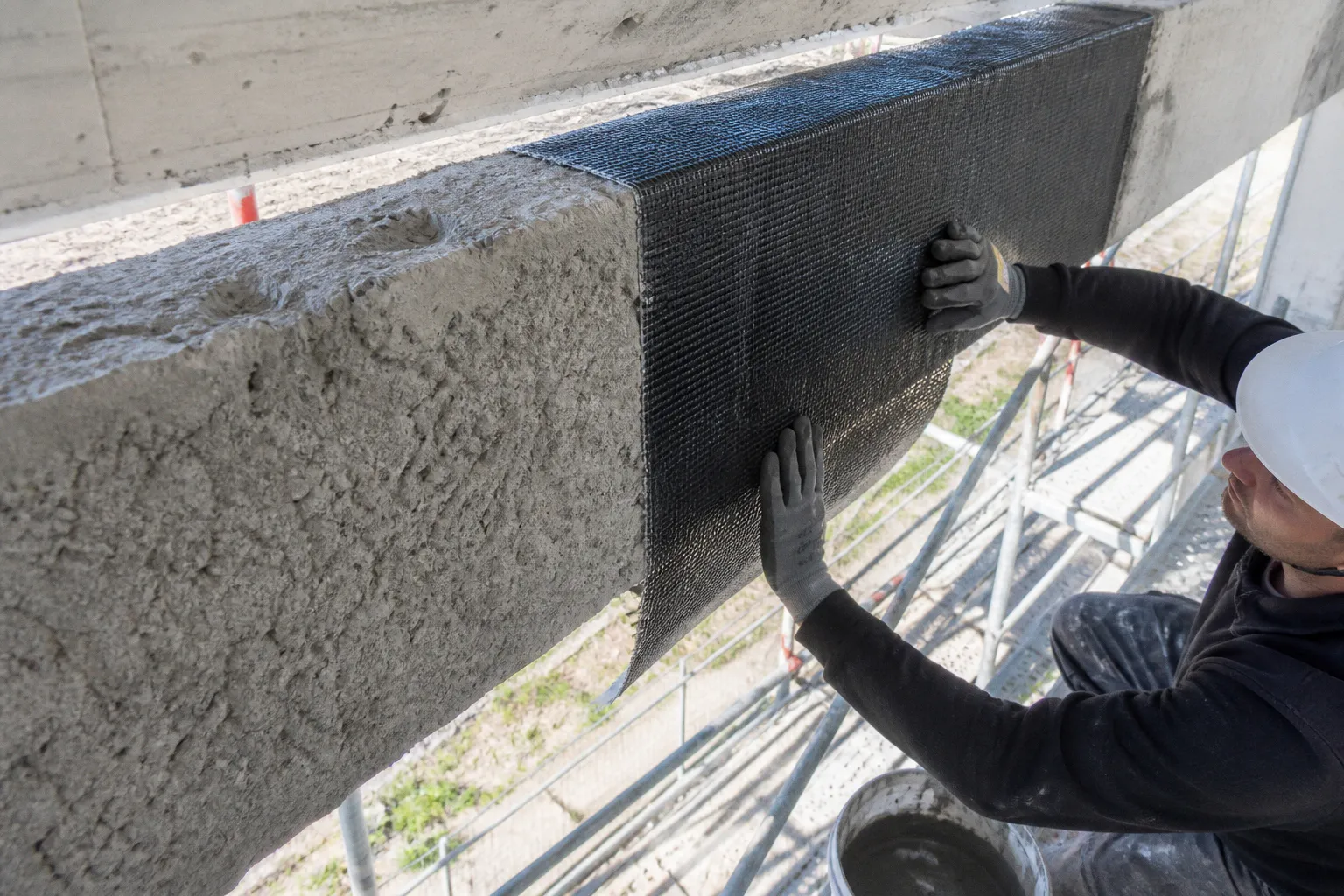

Tragwerksertüchtigung: Carbonbeton oder Spritzbeton?

Wer eine Brücke, eine Tiefgarage oder ein Hallentragwerk verstärken muss, steht häufig vor einer Entscheidung, die sich nicht allein über Materialkennwerte beantworten lässt: Soll der bestehende Querschnitt mit klassischem, stahlbewehrtem Spritzbeton ergänzt werden – oder kommt eine schlanke Verstärkung mit Carbonbeton infrage? Auf dem Papier wirken die Unterschiede zunächst eindeutig. In der Baupraxis geht es jedoch um mehr als um die nominelle Schichtdicke. Entscheidend sind der Zustand des Bestands, die erforderliche Tragwirkung, der verfügbare Raum, die Untergrundqualität und die Frage, ob das gewählte System für die konkrete Anwendung nachgewiesen und ausführbar ist.

Bei einer stahlbewehrten Spritzbetonverstärkung liegen die erforderlichen Schichtdicken in der Praxis häufig im Bereich von etwa 7 bis 10 Zentimetern. Carbonbeton kann bei geeigneten Systemen und Randbedingungen mit einer deutlich dünneren Schicht auskommen, oft im Bereich von etwa 1 bis 2 Zentimetern. Rechnerisch ergibt sich daraus nur eine grobe Größenordnung: Die Verstärkung kann ungefähr um den Faktor vier bis zehn schlanker ausfallen. Das ist kein allgemeingültiger Materialfaktor und auch kein Versprechen für jedes Bauwerk. Die tatsächliche Dicke hängt von der statischen Aufgabe, dem vorhandenen Querschnitt, dem Verstärkungssystem und den Vorgaben für die Ausführung ab.

Die Skepsis gegenüber solchen Angaben ist deshalb berechtigt. Eine dünne Schicht ist nicht automatisch eine bessere Lösung. Sie wird dann interessant, wenn die Geometrie des Bauteils, das Eigengewicht oder der Umgang mit dem Bestand die Möglichkeiten klassischer Verfahren begrenzen.

Warum Spritzbeton zwangsläufig aufdickt

Das Grundproblem jeder stahlbewehrten Verstärkung ist die Korrosion. Stahl benötigt eine ausreichende Betondeckung, damit Feuchtigkeit, Sauerstoff und aggressive Stoffe nicht zu schnell bis zur Bewehrung vordringen. Die Betondeckung ist damit nicht nur ein konstruktives Detail, sondern Teil des dauerhaften Korrosionsschutzes.

Für Spritzbetonarbeiten gelten je nach Anwendung, Betoneigenschaften, Exposition und Ausführungsbedingungen Anforderungen aus den einschlägigen Regelwerken, unter anderem aus DIN EN 14487 und DIN 18551 sowie – bei bestimmten Ingenieurbauwerken – aus ergänzenden technischen Regelwerken. Die erforderliche Dicke lässt sich deshalb nicht pauschal aus einem einzigen Tabellenwert ableiten. Je nach Altbeton, Beanspruchung und Bewehrungsanordnung können bereits mehrere Zentimeter Betondeckung erforderlich sein. Hinzu kommen die Abmessungen der Bewehrung, die notwendige Überdeckung und die Anforderungen an die Spritzbetonschicht selbst.

In der praktischen Planung führt diese Summe häufig zu Schichtdicken von etwa 7 bis 10 Zentimetern. Das ist kein Mangel des Verfahrens, sondern eine Folge seiner Materialkombination: Der Spritzbeton muss den statisch erforderlichen Zusatzquerschnitt bilden, die Stahlbewehrung aufnehmen und sie dauerhaft gegen Korrosion schützen. Eine dünnere Ausführung ist nicht einfach durch eine besonders präzise Spritztechnik zu erreichen, wenn dadurch die erforderliche Betondeckung unterschritten würde.

Auch die Verbindung mit dem Bestand beeinflusst den Aufbau. Eine klassische Verstärkung kann zusätzliche Bewehrungsstäbe, Anschlussdetails und mechanische Verankerungen erfordern. Je nach System und statischer Aufgabe kommen Bohrungen, Dübel oder Klebeanker zum Einsatz. Diese Verbindungsmittel müssen die Kräfte zuverlässig in den Altbeton einleiten. Dafür sind die Lage der vorhandenen Bewehrung, die Festigkeit des Untergrunds und die zulässigen Bohrtiefen zu berücksichtigen.

Jede Bohrung ist dabei ein Eingriff in die bestehende Konstruktion. Die Bewehrung muss lokalisiert werden, der Untergrund darf durch die Bohrarbeiten nicht unzulässig geschädigt werden, und die Anordnung der Verankerungen muss mit dem vorhandenen Tragverhalten zusammenpassen. Bei einem überschaubaren Bauteil ist das beherrschbar. Bei einer großflächigen Verstärkung, einem historischen Gewölbe oder einem stark beengten Arbeitsbereich kann dieser Aufwand die Planung und Ausführung jedoch deutlich erschweren.

Spritzbeton ist nicht veraltet. Er ist ein robustes Verfahren mit physikalisch begründeten Dickenanforderungen, die sich nicht beliebig wegoptimieren lassen.

Die größere Schichtdicke wirkt sich außerdem auf das Eigengewicht aus. Eine zusätzliche Betonschicht von mehreren Zentimetern bringt dauerhaft Masse auf das Tragwerk. Bei einem Bauteil mit ausreichenden Reserven ist das möglicherweise unproblematisch. Bei einer bereits stark beanspruchten Konstruktion muss die Zusatzlast dagegen in der statischen Berechnung berücksichtigt werden. Sie kann die Verstärkungswirkung teilweise wieder aufzehren oder weitere Maßnahmen an Fundamenten, Lagern und Anschlüssen auslösen.

Carbonbeton als schlanke Alternative

Carbonfasern korrodieren nicht wie ungeschützter Stahl. Genau daraus ergibt sich der wesentliche Vorteil von Carbonbeton: Die textile Bewehrung benötigt keine Betondeckung im herkömmlichen Sinn, die primär dem Korrosionsschutz einer Stahlbewehrung dient. Das Carbongelege wird in einen geeigneten Feinkornbeton eingebettet. Die Schicht kann dadurch bei passenden Anwendungen deutlich dünner ausgebildet werden.

Je nach zugelassenem System, Tragaufgabe und Ausführungsweise bewegen sich solche Verstärkungsschichten häufig im Bereich von etwa 1 bis 2 Zentimetern. In einzelnen Aufbauten kann eine Größenordnung von ungefähr 15 Millimetern relevant sein. Daraus folgt aber nicht, dass jede Carbonbetonverstärkung automatisch mit genau dieser Dicke geplant werden kann. Maßgebend bleiben die Bemessung, die erforderliche Anzahl und Anordnung der Textillagen, der eingesetzte Feinkornbeton sowie die Vorgaben des jeweiligen Bauart- oder Zulassungsnachweises.

Der statische Vorteil entsteht nicht allein durch das geringe Gewicht. Die Carbonbewehrung kann hohe Zugkräfte aufnehmen, während der Feinkornbeton die Textillage einbettet und die Kraftübertragung in den Bestand ermöglicht. Damit diese Verbundwirkung funktioniert, muss die vorhandene Betonoberfläche tragfähig, sauber und ausreichend rau sein. Lose Bestandteile, minderfester Beton, Beschichtungen, Staub oder trennende Verunreinigungen stören den Verbund.

In der Praxis ist die Oberflächenzugfestigkeit des Untergrunds deshalb ein zentraler Prüfpunkt. Für bestimmte Systeme wird ein Mindestwert von etwa 1,0 N/mm² verlangt. Ob dieser Wert erreicht wird, lässt sich nicht zuverlässig aus dem optischen Eindruck der Oberfläche ableiten. Die Oberfläche muss vorbereitet und die Eignung des Untergrunds nach dem vorgesehenen Prüfkonzept nachgewiesen werden.

Carbonbeton ist also nicht einfach ein dünner Ersatz für Spritzbeton. Das Verfahren verschiebt die konstruktiven Schwerpunkte:

Die Tabelle beschreibt keine Rangfolge. Spritzbeton bleibt für viele Verstärkungsaufgaben die technisch gut eingeführte und wirtschaftlich naheliegende Lösung. Carbonbeton spielt seine Vorteile dort aus, wo die schlanke Bauweise einen konkreten planerischen Nutzen hat.

Untergrund und Verbund: Wo sich die Wege trennen

Bei beiden Verfahren entscheidet die Qualität des Untergrunds über den Erfolg. Der Unterschied liegt darin, welche Art von Verbindung hergestellt und nachgewiesen werden muss.

Bei einer klassischen Spritzbetonverstärkung wird der Altbeton zunächst auf seine Tragfähigkeit und seinen Schädigungsgrad untersucht. Abplatzungen, Risse, korrodierte Bewehrung und minderfeste Randzonen müssen erfasst und gegebenenfalls entfernt werden. Soll die neue Bewehrung zusätzlich mechanisch verankert werden, kommen weitere Untersuchungen hinzu: Die vorhandene Bewehrung muss geortet, die Bohrungen müssen geplant und die Verankerung muss für die auftretenden Kräfte bemessen werden.

Das erfordert eine enge Abstimmung zwischen Bestandsuntersuchung, Tragwerksplanung und Bauausführung. Ein Dübelraster, das auf einem idealisierten Bestandsplan funktioniert, kann auf der Baustelle an einer unerwartet liegenden Bewehrungsstange scheitern. Umgekehrt darf eine improvisierte Verschiebung der Verankerung nicht dazu führen, dass sich der Kraftfluss oder der lokale Abstand zur vorhandenen Bewehrung unzulässig verändert.

Beim Carbonbeton entfällt bei dafür nachgewiesenen Systemen häufig die zusätzliche mechanische Verankerung durch Dübel oder Klebeanker. Das macht den Eingriff in die Bausubstanz weniger invasiv. Gleichzeitig steigt die Bedeutung des Flächenverbunds. Die Verstärkung kann ihre Zugkräfte nur dann in den Bestand übertragen, wenn die vorbereitete Oberfläche über die gesamte relevante Fläche ausreichend tragfähig ist.

Dafür reicht es nicht, den Beton lediglich optisch aufzurauen. Die Vorbereitung muss zum System und zum Untergrund passen. Je nach Bestand können das Abtragen minderfester Zonen, das Strahlen oder Fräsen, das Reinigen und das Vornässen erforderlich sein. Auch die Feuchtigkeitssituation des Bauteils muss berücksichtigt werden. Eine zu nasse, verschmutzte oder nicht ausreichend vorbereitete Oberfläche kann die Verbindung ebenso beeinträchtigen wie ein Untergrund, der durch eine ungeeignete Bearbeitung geschädigt wurde.

Carbonbeton verlagert einen Teil des Risikos von der Korrosion der Bewehrung auf die Qualität des Flächenverbunds. Das macht die Untergrundprüfung nicht kleiner, sondern wichtiger.

Ein weiterer Unterschied liegt in der Fehlertoleranz. Bei einer mechanisch verankerten Verstärkung gibt es einzelne Verbindungsmittel, deren Lage und Tragfähigkeit kontrolliert werden können. Beim Carbonbeton ist die Verbundfläche das entscheidende Bauteil. Fehler in der Vorbereitung können sich großflächig auswirken. Deshalb benötigen Planung und Bauüberwachung klare Vorgaben für die Untergrundvorbereitung, die Prüfungen und die Verarbeitung des Systems.

Carbonbeton verlangt damit nicht weniger Fachwissen als Spritzbeton, sondern anderes Fachwissen. Der Betrieb muss mit textilen Bewehrungen, Feinkornbeton, den zulässigen Lagenaufbauten und den vorgegebenen Verarbeitungsfenstern umgehen können. Bei einer Nass-in-nass-Ausführung muss das Gelege in die frische Betonschicht eingebettet werden. Das setzt eine abgestimmte Arbeitsfolge und eingespielte Teams voraus.

Denkmalschutz und kritische Lichtraumprofile

Bei denkmalgeschützten Gebäuden ist die Schichtdicke nicht nur eine Frage des Tragwerks. Jeder zusätzliche Aufbau verändert Oberflächen, Proportionen, Anschlüsse und gegebenenfalls die historische Raumwirkung. An einem Gewölbe kann eine mehrere Zentimeter starke Verstärkung die Geometrie sichtbar verändern. An einer Fassade kann sie Details, Profile oder historische Oberflächen überdecken. Ob eine Maßnahme genehmigungsfähig ist, hängt deshalb immer vom konkreten Denkmal, dem Schutzziel und der Abstimmung mit der zuständigen Behörde ab.

Eine pauschale Aussage, eine bestimmte Spritzbetondicke sei an einer Fassade oder in einem Gewölbe grundsätzlich nicht genehmigungsfähig, wäre zu weitgehend. In einzelnen Projekten kann eine solche Lösung ausgeschlossen sein, in anderen kann sie nach entsprechender Abstimmung durchaus geprüft werden. Der entscheidende Punkt ist: Mit zunehmender Schichtdicke wächst der Eingriff in die historische Substanz und damit auch das Genehmigungs- und Gestaltungsrisiko. Eine Carbonbetonverstärkung mit etwa 1 bis 2 Zentimetern kann diese Belastung reduzieren, sie garantiert aber nicht automatisch eine Genehmigung.

Für die Planung denkmalgeschützter Gebäude sind deshalb mehrere Fragen gleichzeitig zu beantworten:

• Welche Oberflächen müssen sichtbar oder ablesbar bleiben?
• Darf der Untergrund mechanisch bearbeitet werden, oder sind besonders schonende Verfahren vorgegeben?
• Wie wird die neue Schicht an Rändern, Öffnungen, Rippen und Anschlüssen ausgebildet?
• Wie lässt sich die Verstärkung später kontrollieren oder gegebenenfalls wieder entfernen?
• Welche Nachweise verlangt die Denkmalschutzbehörde zusätzlich zur statischen Bemessung?

Ähnlich eng können die Randbedingungen bei Lichtraumprofilen sein. Dazu zählen etwa Brückenunterseiten, Tunnelquerschnitte, Durchfahrtshöhen in Parkhäusern oder Bereiche mit festgelegten Abständen zu Verkehrswegen und technischen Anlagen. Hier zählt jeder Zentimeter. Eine Verstärkung, die statisch funktioniert, kann räumlich trotzdem ausscheiden, wenn sie die lichte Höhe oder den erforderlichen Abstand unterschreitet.

Bei einer Spritzbetonlösung muss in solchen Fällen nicht nur die rechnerisch notwendige Verstärkung betrachtet werden. Auch Betondeckung, Bewehrungsanordnung, Anschlussdetails und die technisch sinnvolle Mindestdicke bestimmen den endgültigen Aufbau. Carbonbeton kann durch seinen schlanken Querschnitt einen größeren geometrischen Spielraum eröffnen. Ob dieser Spielraum ausreicht, muss jedoch am konkreten Bauteil nachgewiesen werden.

Die Niddabrücken in Frankfurt werden seit 2020 als Beispiel für eine Verstärkung von Spannbetonbrücken mit Carbonbeton genannt. Aus diesem Projekt lässt sich vor allem ableiten, dass Carbonbeton auch bei bestehenden Brücken mit anspruchsvollen Randbedingungen eingesetzt werden kann. Die genaue Entscheidung eines einzelnen Bauherrn sollte man daraus jedoch nicht pauschal verallgemeinern. Ob ein klassischer Spritzbetonaufbau tatsächlich ausschied, welche Alternativen untersucht wurden und welche Gründe im konkreten Projekt ausschlaggebend waren, lässt sich nicht allein aus der Nennung des Beispiels ableiten.

Planerisch plausibel ist der Zusammenhang dennoch: Wenn ein Bauwerk nicht durch einen Neubau ersetzt werden soll, zugleich aber eine Verstärkung benötigt und nur wenig zusätzlicher Querschnitt verfügbar ist, wird die Schichtdicke zu einem zentralen Entscheidungskriterium. Bei einer Brücke kann außerdem das Eigengewicht entscheidend sein. Eine zusätzliche Betonschicht von 8 bis 10 Zentimetern ist nicht nur räumlich relevant, sondern erhöht auch die ständige Last. Eine deutlich dünnere Carbonbetonschicht kann diese Zusatzlast reduzieren – vorausgesetzt, die erforderliche Tragwirkung und die Dauerhaftigkeit sind für das System nachgewiesen.

Zulassung, Eignung und Bauausführung

Carbonbeton bewegt sich in einem stärker systembezogenen Nachweisumfeld als klassischer Spritzbeton. Für die Planung genügt es nicht, allgemein auf die Eigenschaften von Carbonfasern zu verweisen. Maßgebend ist das konkrete Verstärkungssystem mit seinem Gelege, dem Feinkornbeton, den Schichtaufbauten, der Untergrundvorbereitung und den zulässigen Anwendungsbedingungen.

Für das Verfahren CARBOrefit® liegt beispielsweise eine allgemeine Bauartgenehmigung mit der Bezeichnung Z-31.10-182 vor. Daraus folgt nicht, dass jede beliebige Carbonbetonlösung unter denselben Bedingungen eingesetzt werden darf. Die Bauartgenehmigung beschreibt den zugelassenen Aufbau und die Anforderungen an Planung und Ausführung. Für andere Systeme können andere Nachweise gelten.

Auch der ausführende Betrieb muss geeignet sein. Ein Unternehmen mit Erfahrung im Spritzbetonbau verfügt nicht automatisch über die erforderliche Qualifikation für Carbonbeton. Entscheidend sind unter anderem:

1. Systemkenntnis: Das Team muss die zugelassenen Materialien, Lagenaufbauten und Verarbeitungsschritte kennen. Abweichungen bei Mischungsverhältnis, Einbettung oder Schichtfolge können die geprüfte Bauart verändern.

2. Untergrundprüfung: Vor der Ausführung muss feststehen, dass der Bestand für den vorgesehenen Verbund geeignet ist. Dazu gehören die Beurteilung der Betonoberfläche und – je nach System – Prüfungen der Oberflächenzugfestigkeit.

3. Arbeitsablauf: Die Verarbeitung von Textilgelege und Feinkornbeton verlangt eine abgestimmte Reihenfolge. Das Gelege muss vollständig eingebettet werden und darf während der Verarbeitung nicht verrutschen oder beschädigt werden.

4. Dokumentation: Untergrund, Materialchargen, klimatische Bedingungen, Schichtaufbau und ausgeführte Flächen müssen nachvollziehbar dokumentiert werden. Das ist bei einer systemgebundenen Verstärkung Teil der Qualitätssicherung.

5. Prüfung und Genehmigung: Bauherr, Prüfingenieur und gegebenenfalls Genehmigungsbehörden müssen frühzeitig eingebunden werden. Eine technisch mögliche Lösung kann im Projekt trotzdem scheitern, wenn erforderliche Nachweise oder Zustimmungen nicht rechtzeitig vorliegen.

Spritzbeton hat in dieser Hinsicht einen breiteren Erfahrungshintergrund. Das Verfahren ist seit Jahrzehnten im Bauwesen etabliert, Fachbetriebe und Planer sind vielerorts verfügbar, und die Ausführung lässt sich auf eine umfangreiche Regelwerkspraxis stützen. Das bedeutet nicht, dass Spritzbeton ohne besondere Qualitätssicherung auskommt. Auch hier sind Untergrund, Mischgut, Schichtaufbau, Bewehrung, Rückprall, Nachbehandlung und Dokumentation sorgfältig zu kontrollieren.

Die Kosten lassen sich deshalb nicht sinnvoll über einen pauschalen Quadratmetervergleich entscheiden. Carbonbeton kann beim Materialpreis je Einheit zunächst höher erscheinen. Gleichzeitig kann die schlanke Bauweise andere Aufwendungen reduzieren: weniger Abtrag, geringere Zusatzlast, weniger Eingriffe in Anschlüsse, geringere Einschränkungen des Lichtraumprofils oder ein reduzierter Aufwand für Gerüste und Sperrungen. Ob daraus tatsächlich ein wirtschaftlicher Vorteil entsteht, hängt von der Baustelle ab.

Umgekehrt kann Spritzbeton bei großen Flächen, gut zugänglichen Bauteilen und ausreichendem Platz die unkompliziertere Lösung sein. Ist keine besondere Begrenzung des Eigengewichts oder der Geometrie vorhanden, muss Carbonbeton nicht automatisch die wirtschaftlichere Variante sein. Die Entscheidung sollte daher nicht bei den reinen Materialkosten beginnen, sondern bei den gesamten Projektkosten und Risiken.

Die Entscheidung: kein Dogma, sondern eine Tragwerksfrage

Die Frage „Carbonbeton oder Spritzbeton“ lässt sich nicht durch einen pauschalen Sieger beantworten. Spritzbeton ist ein robustes und breit verfügbares Verfahren, das sich für viele Verstärkungen eignet und auf einer langen Ausführungspraxis aufbaut. Seine Grenzen liegen häufig in der erforderlichen Schichtdicke, dem zusätzlichen Eigengewicht und den Eingriffen für Bewehrung und Verankerung.

Carbonbeton ist die schlankere Alternative, wenn ein dafür zugelassenes System zur statischen Aufgabe passt und der Bestand einen zuverlässigen Flächenverbund ermöglicht. Seine Stärken liegen dort, wo geometrische Einschränkungen, Denkmalschutz, geringe Lichtraumprofile oder begrenzte Lastreserven eine dicke Betonschicht problematisch machen. Seine Anforderungen liegen in der sorgfältigen Untergrundvorbereitung, der systemgerechten Verarbeitung und dem Nachweis der Eignung.

Eine belastbare Entscheidung beginnt deshalb mit den Randbedingungen:

• Wie viel zusätzlicher Querschnitt ist tatsächlich verfügbar?
• Welche Tragwirkung muss hergestellt werden: Biegung, Querkraft, lokale Lastabtragung oder eine Kombination?
• Welche Zusatzlast kann das bestehende Tragwerk aufnehmen?
• Wie tragfähig und zugfest ist die vorhandene Betonoberfläche?
• Sind Bohrungen und mechanische Verankerungen im Bestand zulässig?
• Welche Anforderungen ergeben sich aus Denkmalschutz, Brandschutz und Nutzung?
• Bleibt das erforderliche Lichtraumprofil erhalten?
• Sind ein geeigneter Fachbetrieb und die erforderlichen Nachweise verfügbar?
• Welche Auswirkungen haben Bauzeit, Sperrungen, Gerüste und die Zugänglichkeit auf die Gesamtkosten?

Erst wenn diese Fragen beantwortet sind, lässt sich beurteilen, ob die größere Dicke des Spritzbetons akzeptabel ist oder ob die schlanke Bauweise des Carbonbetons einen entscheidenden Vorteil bringt. Bei engen geometrischen Verhältnissen kann eine dünne Verstärkung den Unterschied zwischen einer realisierbaren und einer nicht umsetzbaren Variante ausmachen. Bei einem gut zugänglichen Bauteil ohne Gewichts- und Platzprobleme kann dagegen der bewährte Spritzbeton die pragmatischere Lösung bleiben.

Die Ingenieursleistung liegt deshalb nicht in der möglichst modernen Materialwahl. Sie liegt in der sauberen Analyse des Bestands, im realistischen Vergleich der Aufbauten und in der Frage, ob sich die gewählte Bauart unter den Bedingungen des konkreten Projekts dauerhaft und nachweisbar ausführen lässt. Manchmal ist die beste Verstärkung die mit dem geringsten Eingriff. Und manchmal ist es diejenige, deren Aufbau auf der Baustelle am zuverlässigsten beherrscht wird.
