Carbonbeton-Sanierung: Warum hauchdünne Schichten tragen

Carbonbeton kann diese drei Bedingungen mit einem geringen zusätzlichen Eigengewicht erfüllen.

Das Verfahren setzt Carbongelege oder Carbonstäbe in eine mineralische Matrix ein. Die Zugkräfte werden über die Carbonbewehrung aufgenommen. Die Matrix stellt den Verbund zum Bestand her. Eine korrosionsgefährdete Stahlbewehrung liegt nicht vor. Dadurch entfällt die Betondeckung, die bei herkömmlichen Stahlbetonergänzungen als Korrosionsschutz erforderlich ist.

Für die carbonbeton verstärkung im altbau bei statischen eingriffen ergibt sich daraus ein klarer Vorteil: Die vorhandene Geometrie bleibt weitgehend erhalten. Raumhöhen, Anschlusshöhen und Fassadenabwicklungen ändern sich nur gering. Das reduziert Folgeeingriffe.

Die Tragfähigkeit steigt jedoch nicht automatisch durch das Aufbringen einer Carbonlage. Der Nachweis muss den vorhandenen Querschnitt, den Zustand des Betons, die Lastgeschichte und den Verbund zwischen Altbeton und Verstärkung erfassen.

Die physikalische Überlegenheit: Carbon statt Stahl im Bestand

Stahlbetonverstärkungen benötigen in der Regel zusätzlichen Betonquerschnitt. Die neue Bewehrung muss mit einer ausreichenden Betondeckung eingebaut werden. Diese Schicht schützt den Stahl vor Korrosion und stellt die erforderliche Einbettung sicher. Im Bestand führt das zu Aufbauhöhen, zusätzlichem Gewicht und Eingriffen an angrenzenden Bauteilen.

Carbonbewehrungen arbeiten anders. Carbonfasern korrodieren nicht wie Bewehrungsstahl. Die Verstärkung kann deshalb mit einer geringeren Matrixüberdeckung ausgebildet werden. Das Carbongelege liegt näher an der Oberfläche der Verstärkungsschicht. Der wirksame Hebelarm bleibt bei geringer Aufbauhöhe nutzbar.

Der statische Vorteil entsteht aus mehreren Faktoren:

• Die Zugtragfähigkeit der Carbonfasern wird in einer textilen Bewehrung gezielt in die erforderliche Richtung gelegt.
• Die Bewehrung benötigt keinen Korrosionsschutz durch eine dicke Betondeckung.
• Das Eigengewicht der Verstärkung bleibt gering.
• Die alkalische mineralische Matrix ist mit mineralischen Bestandsuntergründen kompatibel.
• Die Verstärkung kann großflächig auf Platten, Wände oder Schalen aufgebracht werden.
• Die Geometrie des Bestands wird nur begrenzt verändert.

Der Begriff Carbonbeton bezeichnet dabei kein einheitliches Bauteil. In der Praxis werden unterschiedliche Systeme eingesetzt. Dazu gehören textile Carbongelege, Carbonstäbe, Carbonlamellen und werkseitig vorgefertigte Verstärkungselemente. Matrix, Faserarchitektur, Maschenweite, Oberflächenstruktur und Verankerung beeinflussen das Tragverhalten.

Ein Vergleich mit einer klassischen Stahlbetonergänzung zeigt die konstruktive Differenz:

Die Tabelle beschreibt keine pauschale Rangfolge. Eine Carbonbewehrung ersetzt keine Prüfung des Bauteils. Sie verändert das Verstärkungskonzept. Der Nachweis muss zeigen, ob die gewählte Carbonlage die erforderliche Zugkraft aufnehmen und in den Bestand einleiten kann.

Carbonbeton spart nicht die Statik. Er reduziert den Querschnitt, den die Statik für die Verstärkung benötigt.

Statische Ertüchtigung bei minimaler Aufbauhöhe

Eine Tragwerksertüchtigung beginnt mit der Bestandsaufnahme. Der vorhandene Beton ist kein idealisierter Werkstoff. Festigkeit, Rissbild, Feuchte, Karbonatisierung, Chloridgehalt und Bewehrungslage müssen bewertet werden. Bei älteren Bauwerken fehlen häufig vollständige Planunterlagen. Die tatsächliche Konstruktion weicht dann von den Annahmen der ursprünglichen Bemessung ab.

Für eine Decke sind mindestens diese Größen relevant:

• Spannrichtung und Lagerung.
• Plattendicke und vorhandene Bewehrung.
• Ständige und veränderliche Einwirkungen.
• Risszustand und Durchbiegung.
• Betonfestigkeit und Oberflächenzugfestigkeit.
• Lage der vorhandenen Bewehrung.
• Durchstanz- oder Auflagerbereiche.
• Brandschutzanforderungen.
• Anschluss an Wände, Unterzüge und Stützen.

Die Carbonbetonverstärkung liegt bei einer biegebeanspruchten Decke meist auf der Zugseite. Bei Feldmomenten ist das häufig die Unterseite. Über Stützen oder Innenauflagern kann die Oberseite maßgebend sein. Die richtige Lage ergibt sich aus dem Momentenverlauf. Eine vollflächige Verstärkung ist nicht immer erforderlich. Streifen, Bahnen oder lokal begrenzte Felder können statisch ausreichen.

Die Wirkung lässt sich nicht allein über die Zugfestigkeit des Carbons erklären. Maßgebend ist die Kraft, die in den Bestand übertragen werden kann. Dafür müssen mehrere Nachweise zusammenpassen:

1. Biegetragfähigkeit:

Der verstärkte Querschnitt muss das Bemessungsmoment aufnehmen. Die Carbonbewehrung muss dabei mit einem ausreichenden inneren Hebelarm wirken.

2. Verbundtragfähigkeit:

Die Matrix muss die Kräfte aus der Carbonbewehrung in den Altbeton übertragen. Ablösungen, Rissaufweitung und lokale Spannungsspitzen begrenzen die Wirkung.

3. Verankerung:

Die Verstärkung muss über die erforderliche Länge in den nicht maßgebenden Bereich geführt werden. Ein abrupt endendes Gelege erzeugt keine sichere Kraftübertragung.

4. Querkraft und lokale Beanspruchung:

Eine Biegeverstärkung erhöht nicht automatisch die Querkrafttragfähigkeit. Stützenbereiche, Auflagerzonen und Durchstanzkegel benötigen eigene Betrachtungen.

5. Gebrauchstauglichkeit:

Rissbreiten, Durchbiegung und Schwingungen können die Bemessung bestimmen, obwohl der reine Traglastnachweis erfüllt ist.

6. Bauzustand:

Vor dem Erhärten der Matrix trägt die Verstärkung nicht mit. Temporäre Abfangungen und Entlastungen können erforderlich sein.

Der Begriff „dünnschichtige Betonverstärkung“ beschreibt daher nur die Geometrie. Die statische Funktion entsteht durch das Zusammenspiel aus Untergrund, Matrix, Carbonbewehrung und Verankerung. Jede dieser Komponenten kann den Nachweis begrenzen.

Eigengewicht und Lastumlagerung

Das geringe Eigengewicht ist im Bestand besonders relevant. Jede zusätzliche Betonschicht erhöht die ständigen Einwirkungen. Diese wirken nicht nur auf das zu verstärkende Bauteil. Sie belasten auch Unterzüge, Stützen, Wände, Fundamente und Baugrund.

Bei einer Carbonbetonschicht bleibt dieser Effekt kleiner. Das kann die erforderliche Verstärkung an nachgeordneten Bauteilen reduzieren. Eine vollständige Entlastung der bestehenden Tragstruktur entsteht dadurch nicht. Das Eigengewicht der Matrix, der Oberflächenaufbau und mögliche Ausgleichsschichten müssen in der Einwirkungsbilanz angesetzt werden.

Die Lastumlagerung ist ebenfalls zu untersuchen. Eine nachträglich aufgebrachte Carbonbewehrung übernimmt zunächst nur die Lastanteile, die nach dem Einbau entstehen. Bereits vorhandene Eigengewichtslasten haben im Bestand Verformungen und Risse erzeugt. Ohne Entlastung oder Vorspannung kann die Verstärkung diese alten Lastanteile nicht vollständig nachträglich übernehmen.

Das führt zu einer nüchternen Konsequenz: Die rechnerische Verstärkungswirkung hängt vom Montagezustand ab. Wird die Decke vor der Sanierung abgestützt, kann die Carbonbewehrung nach dem Entfernen der Abstützung einen größeren Anteil der Beanspruchung aufnehmen. Bleibt das Bauteil während der Arbeiten voll belastet, ist die Wirkung anders zu bewerten.

Haftzugfestigkeit und Verbundverhalten bei der Sanierung

Der Untergrund bestimmt die Qualität der Verstärkung. Carbonbeton haftet nicht zuverlässig auf einer verschmutzten, mürben oder beschichteten Oberfläche. Die Vorbereitung ist kein Nebenprozess. Sie ist Teil des Tragwerks.

Zunächst wird die Oberfläche freigelegt. Lose Bestandteile, Zementschlämme, Beschichtungen, Staub und trennende Substanzen müssen entfernt werden. Je nach Verfahren erfolgt die Bearbeitung durch Strahlen, Fräsen, Schleifen oder Wasserhochdruck. Die Wahl hängt vom Bauteilzustand und von den zulässigen Eingriffen ab.

Nach der Bearbeitung muss der Beton ausreichend fest sein. Eine hohe Druckfestigkeit der Matrix kompensiert keinen schwachen Oberflächenrand. Für die Übertragung der Zugkräfte ist die Haftzugfestigkeit des Untergrunds entscheidend. Der Nachweis erfolgt über Prüfungen am konkreten Bauteil oder nach dem vorgesehenen Instandsetzungssystem.

Die Oberfläche muss außerdem eine geeignete Rauheit besitzen. Eine glatte Grenzfläche reduziert die mechanische Verzahnung. Eine zu aggressive Bearbeitung kann dagegen die Randzone schädigen und den Verbund ebenfalls verschlechtern.

Die Ausführung folgt deshalb einer festen technischen Kette:

• Schadstellen werden kartiert.
• Der tragfähige Beton wird freigelegt.
• Die vorhandene Bewehrung wird bei Bedarf untersucht.
• Korrosionsschäden werden instand gesetzt.
• Die Oberfläche wird gereinigt und geprüft.
• Die Carbonbewehrung wird mit definierter Überlappung und Ausrichtung eingebaut.
• Die Matrix wird hohlraumfrei eingebracht.
• Schichtdicke, Gelegeposition und Anschlussbereiche werden dokumentiert.
• Die Nachbehandlung erfolgt nach den Vorgaben des Systems.

Fehler treten häufig an den Rändern auf. Dort enden Gelege, ändern sich Spannungszustände und konzentrieren sich Verbundkräfte. Eine Verstärkung muss daher über den rechnerisch beanspruchten Bereich hinausgeführt werden. Die erforderliche Länge ergibt sich nicht aus einer allgemeinen Faustregel. Sie hängt von System, Belastung, Untergrund und Nachweis ab.

Auch Überlappungen sind statisch relevant. Eine textile Bewehrung kann ihre Zugkraft nur übertragen, wenn die Fasern ausreichend über die Matrix und die Überlappungszone gekoppelt sind. Zu kurze Übergreifungsbereiche führen zu lokalen Kraftsprüngen. Das gilt besonders bei mehrlagigen Verstärkungen und bei Richtungswechseln.

Risse im Bestand

Risse sind zunächst zu klassifizieren. Ein Riss aus einmaliger Zwangsbeanspruchung wird anders bewertet als ein Riss aus fortschreitender Korrosion, Setzung oder wiederkehrender Überlastung. Die Carbonbetonverstärkung kann die Zugseite stabilisieren. Sie beseitigt jedoch nicht die Ursache eines aktiven Rissprozesses.

Bei wasserführenden Rissen müssen Feuchtepfade und Abdichtung getrennt betrachtet werden. Bei thermisch oder hygrisch bedingten Bewegungen benötigt der Verbund ausreichende Verformungsverträglichkeit. Bei Rissen aus einer fortschreitenden Verformung des Gesamtsystems muss zuerst die Ursache geklärt werden.

Die Sanierung darf den Riss nicht nur verdecken. Der Nachweis muss zeigen, welche Beanspruchung nach der Verstärkung auftritt und ob die Rissbreite begrenzt wird. Das ist eine Frage der Gebrauchstauglichkeit, nicht nur der Tragfähigkeit.

Einsatzgebiete: Decken, Wände, Stützen und Schalen

Die Betonsanierung mit Carbonbeton eignet sich vor allem dort, wo vorhandene Bauteile erhalten bleiben sollen und zusätzlicher Querschnitt problematisch ist. Das betrifft Wohngebäude, Verwaltungsbauten, Parkhäuser, Industriegebäude, Brücken und denkmalgeschützte Konstruktionen. Das Verfahren ist nicht auf eine einzige Bauteilart beschränkt.

Deckenverstärkung

Bei Decken kann Carbonbeton die Biegetragfähigkeit erhöhen. Typische Anlässe sind Nutzungsänderungen, höhere Verkehrslasten, nachträglich eingebrachte Öffnungen oder eine unzureichende ursprüngliche Bewehrung.

Die Verstärkung wird meist an der Zugseite angeordnet. Öffnungen und Installationen begrenzen die verfügbare Fläche. Leitungsführungen, Unterzüge und Randanschlüsse müssen deshalb bereits in der Planung berücksichtigt werden.

Bei Flachdecken ist die Situation anspruchsvoller. Eine Verstärkung der Feldbereiche löst keinen Nachweis am Stützenkopf. Dort können Durchstanzen, negative Momente und lokale Risse maßgebend sein. Die Carbonbewehrung muss entsprechend geführt und verankert werden.

Unterzüge und Plattenränder

Unterzüge können durch zusätzliche Zugbewehrung an der Unterseite ertüchtigt werden. Bei hohen Querkräften reicht eine reine Biegeverstärkung nicht aus. Die Schubtragwirkung benötigt separate Maßnahmen. Eine textile Bewehrung kann in geeigneter Orientierung auch für schubbeanspruchte Bereiche eingesetzt werden. Das System muss dafür vorgesehen und nachgewiesen sein.

Plattenränder sind häufig durch geringe Bauteildicken und Anschlussdetails geprägt. Eine Verstärkung darf keine unerwünschten Zwangskräfte in angrenzende Bauteile einleiten. Der Randabschluss ist konstruktiv und statisch zu bemessen.

Stützen und Wände

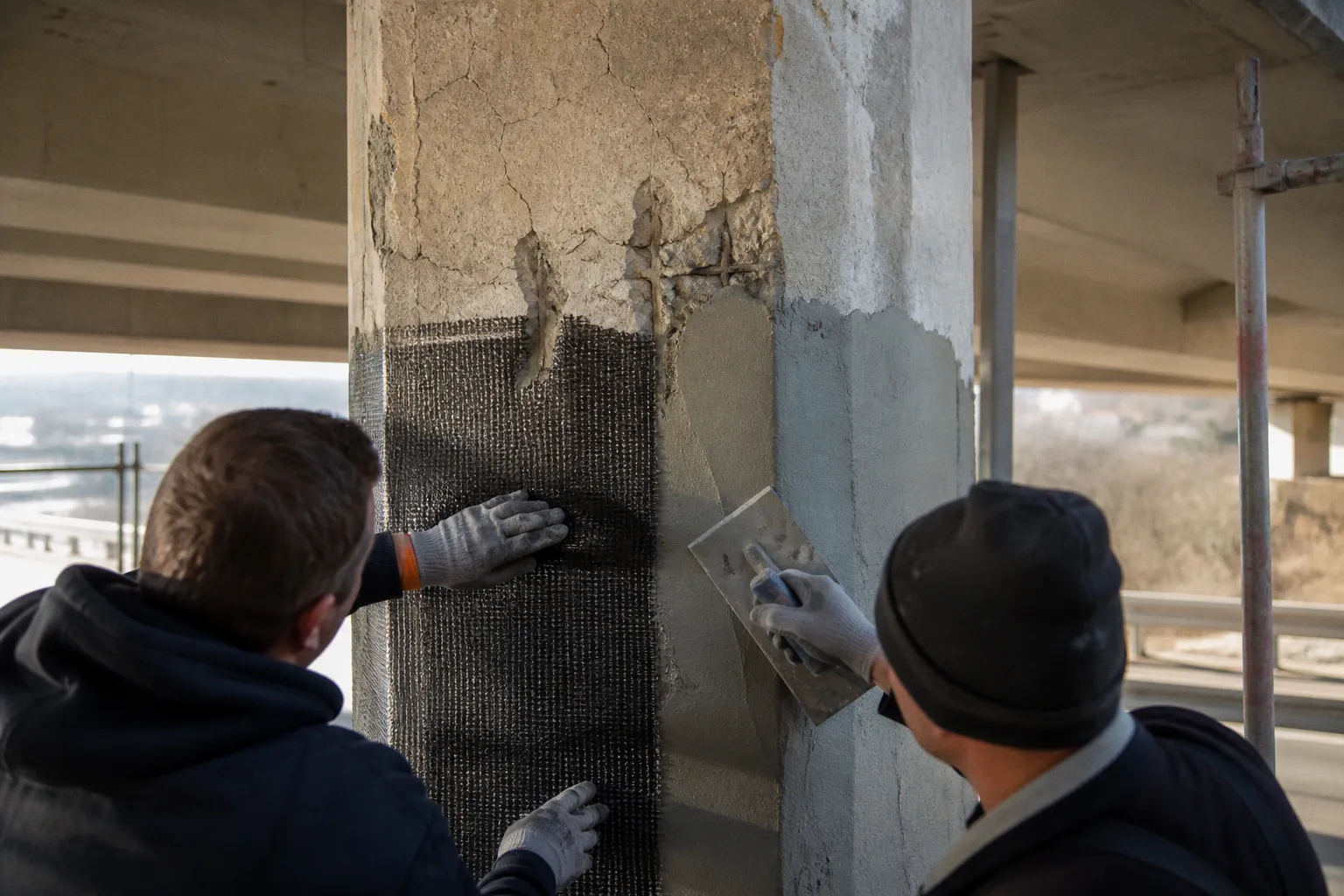

Bei Stützen kann Carbonbeton zur Erhöhung der Tragfähigkeit, zur Rissbegrenzung oder zur Verbesserung des Verbunds beitragen. Die Wirkung hängt von der Belastungsart ab. Bei zentrischer Druckbeanspruchung ist das Konzept anders zu bewerten als bei hoher Ausmitte oder Biegung.

Eine flächige textile Ummantelung kann die Querschnittswirkung und das Rissverhalten beeinflussen. Sie ersetzt jedoch nicht automatisch eine klassische Umschnürung. Ecken, Stützenköpfe, Fußpunkte und Anschlussbereiche bestimmen die tatsächliche Wirksamkeit.

Bei Wänden können Carbonlagen die Tragfähigkeit in Zugrichtung erhöhen. Das betrifft etwa aussteifende Wände, Scheiben oder gerissene Mauerwerks- und Betonbauteile. Die Krafteinleitung in Decken und Fundamentbereiche muss dabei nachgewiesen werden. Eine Wandverstärkung endet nicht an der sichtbaren Bauteilkante.

Gewölbe und gekrümmte Bauteile

Bei Schalen und Gewölben kann die Anpassungsfähigkeit textiler Bewehrungen konstruktive Vorteile bieten. Die Verstärkung folgt der vorhandenen Geometrie. Das reduziert den Bedarf an massiven Ergänzungen.

Bei historischen Bauwerken ist die Materialverträglichkeit entscheidend. Eine mineralische Matrix kann geeigneter sein als ein System mit hoher Steifigkeitsdifferenz zum Bestand. Das sagt jedoch nichts über die Eignung im Einzelfall aus. Mauerwerk, Naturstein, historischer Beton und moderne Betone reagieren unterschiedlich auf Feuchte, Temperatur und Verformung.

Der Denkmalschutz verschärft die Randbedingungen. Sichtflächen dürfen oft nicht verändert werden. Eingriffe müssen reversibel, dokumentierbar oder zumindest begrenzt sein. Die statische Lösung muss deshalb mit dem Erhaltungsziel übereinstimmen.

Die geringste Schichtdicke ist nicht das Planungsziel. Das Planungsziel ist der nachgewiesene Lastabtrag bei begrenztem Eingriff in den Bestand.

Bauphysik, Brandschutz und Dauerhaftigkeit

Die statische Eignung reicht nicht aus. Eine Sanierung verändert die Oberfläche und damit unter Umständen das bauphysikalische Verhalten. Bei Außenbauteilen sind Feuchtehaushalt, Frostbeanspruchung und Temperaturwechsel zu betrachten.

Die Matrix muss zum Untergrund und zur Exposition passen. Ein dichter, steifer Aufbau auf einem feuchtebelasteten Bestand kann die Austrocknung behindern. Bei historischen Bauteilen ist diese Frage besonders relevant. Die Schadensanalyse muss deshalb über die Tragwerksdiagnostik hinausgehen.

Der Brandschutz folgt eigenen Regeln. Carbonfasern verlieren bei hohen Temperaturen ihre mechanische Leistungsfähigkeit. Die mineralische Matrix bietet Schutz, aber nicht unabhängig von ihrer Dicke, Zusammensetzung und dem konkreten System. Anforderungen an Feuerwiderstand, Temperaturprofil, Bauteilfunktion und Anschlussdetails müssen zusammen bewertet werden.

Für die Dauerhaftigkeit sind mehrere Punkte maßgebend:

• Feuchte und Frost-Tau-Wechsel im Bauteil.
• Chemische Einwirkungen aus der Umgebung.
• Temperaturbedingte Verformungen.
• Beständigkeit der Matrix.
• Schutz der Carbonbewehrung im Systemaufbau.
• Dauerhaftigkeit des Verbunds zum Altbeton.
• Rissbildung und Wasserzutritt.
• Ausführung der Rand- und Anschlussdetails.

Carbonbeton beseitigt das Korrosionsrisiko der Stahlbewehrung in der neuen Verstärkung. Er beseitigt nicht die Korrosion der vorhandenen Bewehrung. Wenn Chloride oder Karbonatisierung den Bestand geschädigt haben, muss die Ursache behandelt werden. Die neue Verstärkung darf den Zugang zur Schadenszone nicht verschlechtern und keine Feuchte einschließen.

Bauaufsichtliche Zulassung und Nachweis im Bestand

Die Bemessung einer Carbonbetonverstärkung erfolgt nicht allein über allgemeine Werkstoffkennwerte. Das verwendete System muss für die vorgesehene Anwendung geeignet sein. Maßgebend sind Produktaufbau, Matrix, Carbonbewehrung, Verarbeitung und Nachweisverfahren.

In Deutschland spielen allgemeine bauaufsichtliche Zulassungen und allgemeine Bauartgenehmigungen eine zentrale Rolle. Je nach System und Anwendungsfall können zusätzliche Nachweise erforderlich sein. Bei Bestandsbauwerken kommen außerdem objektspezifische Randbedingungen hinzu, die in einer Systemzulassung nicht vollständig abgebildet sind.

Der Tragwerksplaner muss daher mindestens diese Ebenen trennen:

1. Bestandsnachweis:

Der vorhandene Querschnitt und seine tatsächliche Material- und Bewehrungssituation werden ermittelt.

2. Systemnachweis:

Die Kennwerte des Carbonbetons stammen aus dem vorgesehenen, geprüften Aufbau.

3. Verbundnachweis:

Die Übertragung zwischen Altbeton, Matrix und Carbonbewehrung wird für den Untergrund und die Belastung geführt.

4. Konstruktionsnachweis:

Überlappungen, Randabschlüsse, Öffnungen, Ecken und Anschlüsse werden festgelegt.

5. Ausführungsnachweis:

Verarbeitung, Prüfungen und Qualitätssicherung werden kontrollierbar beschrieben.

6. Bauordnungsrechtlicher Nachweis:

Brandschutz, Zulässigkeit und gegebenenfalls Zustimmung im Einzelfall werden berücksichtigt.

Die Zulassung ersetzt keine Bestandsaufnahme. Sie legt die Grenzen und Bedingungen des Systems fest. Der Objektplaner muss prüfen, ob diese Bedingungen im konkreten Bauwerk erfüllt werden können.

Das betrifft auch die Ausführung. Die Carbonbewehrung muss in der vorgesehenen Lage bleiben. Abweichungen bei Schichtdicke, Überdeckung, Gelegeausrichtung oder Überlappung beeinflussen die Tragwirkung. Bei flächigen Verstärkungen sind Kontrollflächen, Haftzugprüfungen und Dokumentation der einzelnen Arbeitsschritte zweckmäßig oder vorgeschrieben.

Für den Denkmalschutz kommt eine weitere Prüfung hinzu. Sichtbare Oberflächen, historische Putze, Farbfassungen und originale Reparaturstellen können die Vorbereitung begrenzen. Die erforderliche Haftung darf nicht gegen den Erhalt schutzwürdiger Substanz durchgesetzt werden. In solchen Fällen ist eine alternative Kraftübertragung oder eine räumlich begrenzte Lösung zu untersuchen.

Was die Planung entscheidet

Carbonbeton ist im Bestand dann leistungsfähig, wenn die Verstärkung in eine belastbare Planungskette eingeordnet wird. Der Ablauf beginnt nicht mit der Auswahl eines Geleges. Er beginnt mit der Frage, welche Tragwerksfunktion fehlt.

Bei einer erhöhten Nutzlast kann die Biegetragfähigkeit unzureichend sein. Bei einer Durchbiegung kann die Steifigkeit maßgebend sein. Bei Rissen kann ein Verbund- oder Dauerhaftigkeitsproblem vorliegen. Bei einer Nutzungsänderung können Brandschutz und Schwingungen die Lösung begrenzen. Die gleiche Carbonlage erfüllt diese Aufgaben nicht automatisch.

Für die Auswahl des Systems sind insbesondere folgende Größen zu ordnen:

• Art und Richtung der Beanspruchung.
• Erforderliche Verstärkungskraft.
• Zustand und Festigkeit des Untergrunds.
• Verfügbare Verankerungslänge.
• Geometrie und Zugänglichkeit der Oberfläche.
• Lastzustand während der Ausführung.
• Feuchte- und Temperaturbeanspruchung.
• Brandschutzanforderung.
• Denkmalpflegerische Vorgaben.
• Zulässige Aufbauhöhe und Oberflächenänderung.

Das Ergebnis kann eine Carbonbetonverstärkung sein. Es kann ebenso eine andere Maßnahme sein. Lokale Entlastung, Änderung des Lastabtrags, Unterzüge, Stahlbauteile oder eine vollständige Erneuerung sind nicht durch das Material ausgeschlossen. Die richtige Lösung ergibt sich aus dem Tragwerksmodell und den Randbedingungen des Bauwerks.

Fazit

Carbonbeton erhöht die Tragfähigkeit im Altbau mit geringer Aufbauhöhe, weil die Carbonbewehrung keinen Korrosionsschutz durch eine massive Betondeckung benötigt. Das reduziert Eigengewicht und Eingriffstiefe.

Die technische Wirkung hängt jedoch vom Verbund ab. Ein schwacher Untergrund, eine unzureichende Verankerung oder eine falsche Bewehrungslage begrenzen die Verstärkung unabhängig von den Materialkennwerten.

Für die Sanierung gilt daher eine eindeutige Reihenfolge: Bestand erfassen, Schadensursache klären, Lastabtrag berechnen, System auswählen, Verbund nachweisen und Ausführung kontrollieren. Erst dann wird aus einer dünnen Schicht eine tragende Maßnahme.
