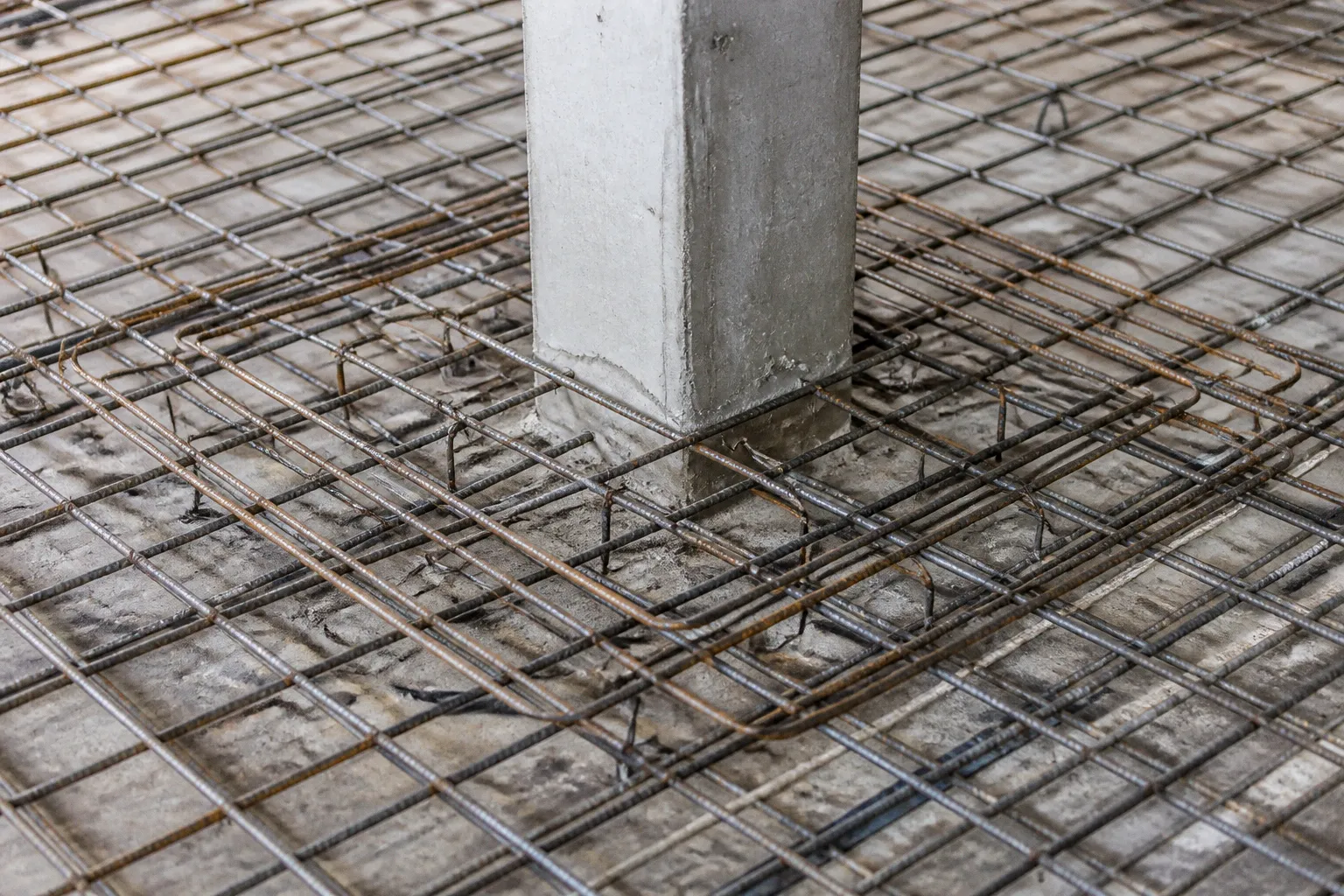

Wann ist eine Durchstanzbewehrung bei Flachdecken nötig?

Reicht der Durchstanzwiderstand des unbewehrten Plattenquerschnitts nicht aus, kann sich ein kegelstumpfförmiger Ausbruchkörper bilden. Das Versagen tritt im Vergleich zu vielen anderen Tragwerksproblemen sehr plötzlich auf.

Die entscheidende Frage lautet deshalb nicht, ob eine Flachdecke grundsätzlich eine Durchstanzbewehrung braucht. Sie lautet: Reicht der rechnerische Durchstanzwiderstand des Betons ohne Querkraftbewehrung für die vorhandene Beanspruchung aus? Und erfüllt die Konstruktion zusätzlich die Anforderungen an die Gebrauchstauglichkeit und die konstruktive Durchbildung?

Die Antwort ergibt sich aus dem Nachweis nach DIN EN 1992-1-1 mit dem in Deutschland anzuwendenden Nationalen Anhang und den projektspezifisch geltenden Regelungen. Maßgebend ist zunächst der Vergleich zwischen der einwirkenden Querkraft und dem Durchstanzwiderstand der schubunbewehrten Platte. Die Geometrie der Stütze, die statische Nutzhöhe, die Längsbewehrung, die Lastverteilung und die Randbedingungen am Plattenrand wirken dabei zusammen.

Bei der Flachdecke entscheidet sich die Durchstanzsicherheit nicht irgendwo in der Fläche, sondern in der unmittelbaren Umgebung der Stütze.

Das Wichtigste: Der Nachweis entscheidet

Eine Durchstanzbewehrung wird erforderlich, wenn der Nachweis der Flachdecke ohne Querkraftbewehrung nicht erfüllt ist. Im maßgebenden Rundschnitt wird dafür die Bemessungsquerkraft dem Widerstand des unbewehrten Plattenquerschnitts gegenübergestellt:

vEd > vRd,c

Dabei steht:

• vEd für den Bemessungswert der einwirkenden Querkraft im betrachteten Rundschnitt,
• vRd,c für den Bemessungswert des Durchstanzwiderstands ohne Querkraftbewehrung,
• vRd,cs für den Durchstanzwiderstand mit vorhandener Durchstanzbewehrung,
• vRd,max für die obere Begrenzung des Durchstanzwiderstands bei einer bewehrten Lösung.

Ist vEd ≤ vRd,c, ist an dieser Stelle grundsätzlich keine Durchstanzbewehrung aus Gründen der rechnerischen Tragfähigkeit erforderlich. Das bedeutet allerdings nicht, dass der Nachweis damit vollständig erledigt ist. Die Gebrauchstauglichkeit, die Randbedingungen der Konstruktion und die Anforderungen an die Bewehrungsführung müssen weiterhin geprüft werden.

Wird dagegen vEd > vRd,c, kann die Platte die Beanspruchung ohne Durchstanzbewehrung nicht ausreichend sicher abtragen. Dann gibt es im Grundsatz mehrere Möglichkeiten: Die Plattendicke kann vergrößert, die Stütze kann geometrisch verändert, die Lastabtragung kann angepasst oder eine geeignete Durchstanzbewehrung kann angeordnet werden. Welche Lösung sinnvoll ist, hängt vom Entwurf und von der Ausführung ab.

Die bloße Bezeichnung als Flachdecke sagt also noch nichts über den Bewehrungsbedarf aus. Zwei Platten mit gleicher Dicke können sich im Durchstanznachweis deutlich unterscheiden, wenn Stützenstellung, Lasten, Öffnungen, Bewehrungsführung oder statische Nutzhöhe voneinander abweichen.

Wie das Durchstanzen bei einer Flachdecke funktioniert

Flachdecken liegen ohne Unterzüge direkt auf Stützen auf. Das schafft freie Grundrisse und kann die Geschosshöhe reduzieren. Gleichzeitig entsteht im Stützenbereich eine hohe lokale Beanspruchung: Die Platte muss die vertikalen Kräfte auf vergleichsweise engem Raum umlenken.

Dabei handelt es sich nicht um einen einfachen einachsigen Schubzustand. Die Kräfte werden in der Platte zweiachsig verteilt. Rund um die Stütze entstehen Schubspannungen, die mit zunehmendem Abstand von der Stütze anders bewertet werden als unmittelbar am Stützenrand. Für den Nachweis wird deshalb nicht nur ein einzelner Punkt betrachtet, sondern ein maßgebender Rundschnitt mit einem bestimmten Umfang.

Versagt der Beton in diesem Bereich, kann sich ein Ausbruchkörper ausbilden. Die häufig verwendete Vorstellung des Durchstanzkegels beschreibt anschaulich, dass die Platte entlang einer geneigten Bruchfläche aus dem Bereich um die Stütze herausbrechen kann. Bei einer schubunbewehrten Platte wird dieser Widerstand im Wesentlichen durch die Eigenschaften des Betons, die Plattendicke und die vorhandene Längsbewehrung bestimmt.

Dabei sind zwei Fälle zu unterscheiden:

• Durchstanzen ohne Querkraftbewehrung: Der Betonquerschnitt muss die Beanspruchung allein aufnehmen. Der Nachweis wird über den Widerstand vRd,c geführt.
• Durchstanzen mit Querkraftbewehrung: Die Bewehrung wird gezielt im Stützenbereich angeordnet und erhöht den ansetzbaren Widerstand. Der Nachweis erfolgt unter anderem über vRd,cs und die Begrenzung durch vRd,max.

Eine Durchstanzbewehrung ersetzt dabei keine fehlerhafte Tragwerkskonzeption. Sie muss zur Stütze, zur Platte, zur vorhandenen Biegebewehrung und zur Ausführung passen. Ihre Wirkung hängt nicht nur von der Stahlmenge ab, sondern auch davon, ob die Elemente richtig verankert, in der vorgesehenen Lage eingebaut und über den erforderlichen Bereich verteilt werden.

Der maßgebende Rundschnitt nach Eurocode 2

Für die Bemessung ist der Rundschnitt u1 von zentraler Bedeutung. Nach der in Deutschland eingeführten Fassung des Eurocode 2 wird der maßgebende Rundschnitt bei einer Flachdecke grundsätzlich in einem Abstand von 2,0 · d vom Stützenrand angesetzt. d bezeichnet dabei die statische Nutzhöhe der Platte.

Dieser Abstand ist nicht mit der Plattendicke gleichzusetzen. Die statische Nutzhöhe ergibt sich aus der Plattendicke abzüglich der Betondeckung, des halben Stabdurchmessers und gegebenenfalls weiterer geometrischer Einflüsse. Schon deshalb kann eine scheinbar kleine Änderung des Plattenaufbaus die Durchstanzbemessung beeinflussen.

Im Rundschnitt wird die Beanspruchung der Platte mit ihrem Widerstand verglichen. Die einwirkende Querkraft vEd wird aus der maßgebenden Kombination der Lasten und aus der Reaktion der Stütze ermittelt. Dabei sind unter anderem die Lage der Stütze, die Nähe zu Plattenrändern, die Wirkung von Momenten sowie Öffnungen in der Umgebung zu berücksichtigen.

Der Widerstand vRd,c hängt wiederum von mehreren Einflussgrößen ab. Dazu gehören insbesondere:

• die statische Nutzhöhe der Platte,
• die Betondruckfestigkeit,
• der Längsbewehrungsgrad im maßgebenden Bereich,
• die wirksame Plattengeometrie,
• die Stützen- und Randbedingungen,
• die Einleitung von Momenten und Querkräften,
• die Regelungen des anzuwendenden Nationalen Anhangs.

Die häufige Vereinfachung, der Nachweis hänge nur von Plattendicke und Betongüte ab, führt deshalb schnell in die falsche Richtung. Ebenso wenig genügt es, ausschließlich den Wert am Stützenrand zu betrachten. Maßgebend ist der normativ definierte Nachweis am jeweiligen Rundschnitt.

Die zweite Generation des Eurocode 2

In der Fachwelt wird außerdem über die zweite Generation des Eurocode 2 und die dort vorgesehenen Nachweisansätze gesprochen. In Entwurfsfassungen werden für den maßgebenden Bereich andere Randbedingungen und teilweise andere Rundschnittdefinitionen diskutiert. Diese Regelungen dürfen jedoch nicht ohne Weiteres mit der aktuell eingeführten Bemessungsgrundlage vermischt werden.

Für ein konkretes Bauvorhaben ist entscheidend, welche Normen und technischen Baubestimmungen zum Zeitpunkt der Planung und Genehmigung anzuwenden sind. Eine Entwurfsfassung kann für die fachliche Einschätzung interessant sein, ersetzt aber nicht die eingeführte Bemessungsnorm. Wer mit einer Software rechnet, sollte daher prüfen, welche Normgeneration, welcher Nationale Anhang und welche Zulassungsgrundlage tatsächlich hinter dem Rechenlauf stehen.

Wann der Nachweis ohne Durchstanzbewehrung nicht genügt

Der typische Auslöser ist der bereits genannte Vergleich:

vEd > vRd,c

Dann reicht der Durchstanzwiderstand der schubunbewehrten Platte nicht aus. Das ist der klare statische Grund für eine Durchstanzbewehrung. Die erforderliche Lösung muss anschließend so dimensioniert werden, dass der bewehrte Nachweis erfüllt ist und die obere Widerstandsgrenze nicht überschritten wird.

Die Durchstanzbewehrung darf also nicht allein nach dem Motto „mehr Stahl hilft immer“ ausgewählt werden. Eine größere Stahlmenge führt nicht automatisch zu einem beliebig großen Widerstand. Der Nachweis mit Bewehrung ist durch vRd,max begrenzt. Diese Begrenzung berücksichtigt, dass auch der Druckstrebenbereich des Betons und die Kraftübertragung in der Platte nicht unbegrenzt belastbar sind.

Ist die Beanspruchung so hoch, dass die obere Grenze mit der vorgesehenen Bewehrung nicht eingehalten werden kann, muss die Konstruktion grundsätzlich weiterentwickelt werden. Mögliche Ansätze sind etwa:

• eine größere Plattendicke,
• eine veränderte Stützengeometrie,
• eine Verstärkung oder Vergrößerung des Stützenkopfs,
• eine Veränderung der Lastabtragung,
• eine konstruktive Anpassung der Öffnungen,
• eine andere zugelassene Durchstanzlösung.

Welche Maßnahme wirtschaftlich und technisch angemessen ist, lässt sich nicht pauschal festlegen. Die Entscheidung hängt vom Bauablauf, der Schalung, der Bewehrungsdichte, der Geschosshöhe und den architektonischen Randbedingungen ab.

Gebrauchstauglichkeit ist eine eigene Nachweisebene

Die Tragfähigkeit ist nicht die einzige Ebene, die bei einer Flachdecke betrachtet werden muss. Auch wenn der Vergleich vEd ≤ vRd,c erfüllt ist, können Anforderungen an die Gebrauchstauglichkeit eine zusätzliche Prüfung erforderlich machen. Dazu gehört insbesondere die Begrenzung von Schrägrissbreiten im Grenzzustand der Gebrauchstauglichkeit.

Das ist kein alternativer Weg, die Tragfähigkeit zu umgehen, sondern ein eigenständiger Nachweis. Eine Platte kann den rechnerischen Bruchwiderstand im Grenzzustand der Tragfähigkeit erreichen, während die Rissbildung oder die Gebrauchstauglichkeit im vorgesehenen Zustand nicht ausreichend begrenzt ist. Ob daraus tatsächlich eine Durchstanzbewehrung folgt, muss anhand des anzuwendenden Nachweisverfahrens und der konkreten Konstruktion entschieden werden.

Die Frage lautet deshalb nicht nur:

• Ist der Durchstanzwiderstand ohne Bewehrung größer als die einwirkende Querkraft?

Sondern auch:

• Sind die Anforderungen im Grenzzustand der Gebrauchstauglichkeit erfüllt?
• Ist die vorhandene Rissbegrenzung mit der vorgesehenen Bewehrungsführung vereinbar?
• Gibt es aus der Konstruktion oder aus der gewählten Nachweismethode zusätzliche Anforderungen?

Gerade bei schlanken Decken, hohen Stützenreaktionen und dichter Biegebewehrung sollte die Gebrauchstauglichkeit nicht erst am Ende der Planung betrachtet werden. Eine spätere Nachrüstung der Durchstanzbewehrung kann dann mit der bereits festgelegten oberen und unteren Bewehrung kollidieren.

Der Nachweis ohne Durchstanzbewehrung ist erst dann belastbar, wenn Tragfähigkeit und Gebrauchstauglichkeit gemeinsam betrachtet wurden.

Welche Durchstanzbewehrung kommt infrage?

Ist eine Durchstanzbewehrung erforderlich, wird die Art des Systems nicht allein nach der rechnerischen Stahlmenge ausgewählt. Entscheidend sind auch die Plattendicke, die Stützenabmessungen, die Bewehrungsführung, der Bauablauf und die Möglichkeit, die Elemente sicher zu montieren.

Im Stahlbetonbau kommen unter anderem folgende Lösungen vor:

Bei zugelassenen Systemen gelten die Angaben aus der zugehörigen technischen Dokumentation. Dazu gehören unter anderem die zulässigen Durchmesser, Abstände, Verankerungsbedingungen, Mindestplattendicken und die Regeln für die Kombination mit vorhandener Biegebewehrung.

Eine allgemeine Aussage, eine bestimmte Lösung sei in jedem Fall günstiger als eine größere Plattendicke, wäre dagegen nicht belastbar. Die Kosten und die technische Eignung hängen vom Projekt ab. Bei einer eng bewehrten Platte kann ein zusätzliches System den Einbau erschweren. In einem Fertigteilprojekt können vormontierte Elemente wiederum Vorteile bei der Ausführung bieten. Auch die Frage, ob die Stütze bereits durch andere Bauteile oder Einbauteile eingeengt ist, kann die Auswahl beeinflussen.

Bewehrung braucht eine funktionierende Verankerung

Die Durchstanzbewehrung muss die Kräfte über den vorgesehenen Mechanismus übertragen können. Dafür reicht es nicht, Elemente ungefähr im richtigen Bereich zu platzieren. Ihre Lage in Bezug auf die Stütze, die obere und untere Bewehrungslage sowie die Verankerung im Beton sind Bestandteil der konstruktiven Lösung.

In der Werk- und Montageplanung muss deshalb eindeutig festgelegt werden:

• welche Elemente verwendet werden,
• in welcher Richtung sie angeordnet werden,
• welche Abstände radial und tangential einzuhalten sind,
• wie die Bewehrung an Stützenrändern, Ecken und Plattenrändern weitergeführt wird,
• wie die Elemente mit der Biegebewehrung zusammenpassen,
• wie die Lage während des Betonierens gesichert wird.

Eine Durchstanzbewehrung, die auf dem Plan rechnerisch richtig liegt, aber auf der Baustelle verschoben oder nicht vollständig eingebaut wird, erfüllt ihre Aufgabe nicht automatisch. Gerade bei dicht belegten Stützenbereichen sind deshalb klare Bewehrungspläne und eine Abstimmung zwischen Tragwerksplanung, Bewehrungsplanung und Bauausführung erforderlich.

Der Anordnungsbereich bis zum äußeren Rundschnitt

Die Durchstanzbewehrung wird nicht nur in einem einzelnen Schnitt unmittelbar an der Stütze angeordnet. Sie muss über den Bereich geführt werden, in dem der unbewehrte Nachweis noch nicht wieder erfüllt ist. Dafür wird der äußere Rundschnitt uout bestimmt.

Am äußeren Rundschnitt muss der Nachweis ohne Durchstanzbewehrung wieder möglich sein. Die zunehmende Länge des Rundschnitts verteilt die Beanspruchung auf einen größeren Umfang. Ob dieser Zustand erreicht ist, hängt jedoch von der konkreten Geometrie und der Belastung ab. Der äußere Rundschnitt darf deshalb nicht als pauschal festgelegte Entfernung von der Stütze verstanden werden.

Für die Anordnung gilt: Der Bereich der Durchstanzbewehrung ist so festzulegen, dass uout erfasst wird und die Bewehrung nach den normativen Vorgaben über den äußeren Rundschnitt hinaus in einem Bereich von 1,5 · d weitergeführt wird. Der Abstand bezieht sich auf die statische Nutzhöhe d und ist in der Planung eindeutig auf die maßgebende Geometrie zu beziehen.

Dabei müssen die Bewehrungselemente nicht nur radial, sondern auch tangential mit den geforderten Abständen angeordnet werden. Die Anordnung ergibt sich aus dem Nachweis und aus der Zulassung des verwendeten Systems. Für den inneren und äußeren Bereich können unterschiedliche Bewehrungsanforderungen gelten. Im deutschen Nachweisverfahren werden dabei unter anderem die Faktoren κsw,1 und κsw,2 berücksichtigt.

Der innere Bereich ist stärker beansprucht als die weiter außen liegenden Zonen. Daraus folgt, dass die erforderliche Bewehrungsmenge nicht zwingend über den gesamten Anordnungsbereich gleich bleibt. Eine gleichmäßige Verteilung kann zwar auf der Baustelle zunächst einfach erscheinen, muss aber nicht der wirtschaftlichsten oder normgerechten Lösung entsprechen. Entscheidend ist, was der Bemessungsnachweis und die konstruktiven Regeln vorgeben.

Öffnungen und Randstützen verändern die Situation

Ein Rundschnitt um eine Innenstütze ist der einfachste Fall. Liegt die Stütze am Rand oder in einer Ecke, wird der Rundschnitt durch den Plattenrand unterbrochen. Öffnungen in der Nähe der Stütze können ebenfalls Teile des maßgebenden Umfangs unwirksam machen oder die Kraftverteilung verändern.

Das wirkt sich auf mehrere Punkte aus:

• Der wirksame Umfang des Rundschnitts kann kleiner werden.
• Die einwirkende Querkraft muss mit der tatsächlichen Geometrie des betrachteten Bereichs angesetzt werden.
• Die Bewehrung kann nicht unabhängig von Öffnungen und Einbauteilen angeordnet werden.
• Die Lastverteilung und die Einleitung von Momenten können sich gegenüber einer Innenstütze verändern.

Auch die Stützenform wird nicht durch eine einfache Rangfolge wie „schmal ist günstig, gedrungen ist ungünstig“ ausreichend beschrieben. Entscheidend ist die konkrete Form des Rundschnitts, die Lage der Stütze, das Verhältnis der Abmessungen, die Orientierung zur Platte und die Einbindung in die Randbedingungen. Bei rechteckigen Stützen ist der Umfang nicht wie bei einer runden Stütze zu behandeln; außerdem können Ecken und lokale Geometrieeffekte relevant werden. Eine pauschale Aussage über eine generell günstigere oder ungünstigere Stützenform ersetzt den tatsächlichen Nachweis nicht.

Welche Einflussgrößen den Durchstanzwiderstand bestimmen

Statische Nutzhöhe

Die statische Nutzhöhe d wirkt sich sowohl auf den maßgebenden Rundschnitt als auch auf die Widerstandswerte aus. Eine größere Nutzhöhe kann den Durchstanzwiderstand erhöhen, verändert aber gleichzeitig die Geometrie des Nachweises. Bei einer dickeren Platte ist außerdem zu prüfen, wie sich Eigengewicht, Deckendurchbiegung, Anschlusshöhen und die übrige Tragwerksplanung verändern.

Die Plattendicke sollte deshalb nicht isoliert als Stellgröße für den Durchstanznachweis betrachtet werden. Sie ist Teil des gesamten Tragwerkskonzepts.

Längsbewehrung

Der Längsbewehrungsgrad im maßgebenden Bereich geht in den Nachweis des Durchstanzwiderstands ohne Querkraftbewehrung ein. Eine kräftige Biegebewehrung über der Stütze kann daher für vRd,c relevant sein. Daraus folgt aber nicht, dass beliebig viel zusätzliche Längsbewehrung eine Durchstanzbewehrung grundsätzlich überflüssig macht.

Die vorhandene Bewehrung muss tatsächlich wirksam sein, richtig verankert werden und zur betrachteten Richtung sowie zum maßgebenden Nachweis passen. Bei zweiachsig beanspruchten Flachdecken ist außerdem die Verteilung der Bewehrung in beiden Richtungen zu berücksichtigen.

Betongüte

Die Betondruckfestigkeit ist ein Bestandteil des Widerstandsmodells, aber kein frei verfügbares Sicherheitsrad. Eine höhere Betongüte kann den rechnerischen Widerstand beeinflussen. Wie stark sich das im konkreten Fall auswirkt, hängt jedoch vom gesamten Nachweis ab. Eine pauschale Prozentangabe für den Gewinn an Durchstanzwiderstand ist deshalb nicht zuverlässig.

Außerdem löst eine höhere Betongüte keine Probleme, die aus einer ungünstigen Stützengeometrie, einer Öffnung im kritischen Bereich, einer zu geringen statischen Nutzhöhe oder einer unzureichenden Bewehrungsführung entstehen. Die Betongüte ist eine Einflussgröße unter mehreren, nicht der Ersatz für eine schlüssige Konstruktion.

Lasten und Momenteneinleitung

Bei einer Flachdecke wird die Stützenreaktion nicht immer gleichmäßig über den Rundschnitt verteilt. Momente aus der Rahmenwirkung, aus unterschiedlichen Spannweiten oder aus asymmetrischer Belastung können die Beanspruchung verändern. Die Betrachtung einer rein zentrischen Stützenkraft reicht daher nicht in jedem Fall aus.

Besonders bei Rand- und Eckstützen, bei großen Öffnungen und bei unregelmäßigen Grundrissen muss die tatsächliche Kraftübertragung sorgfältig modelliert werden. Die Wahl des Rechenmodells beeinflusst, welche Querkräfte und Momente am Anschluss angesetzt werden.

Typische Fehler in der Planung

Die meisten Probleme entstehen nicht dadurch, dass der Begriff Durchstanzen unbekannt wäre. Sie entstehen an den Übergängen zwischen Modell, Nachweis und Ausführung.

Den falschen Rundschnitt verwenden

Wer den Rundschnitt pauschal in einem beliebigen Abstand ansetzt oder die Vorgaben verschiedener Normgenerationen vermischt, erhält keine belastbare Bemessung. Der anzuwendende Abstand, die Definition des Umfangs und die Behandlung von Öffnungen müssen zur eingeführten Norm gehören.

Den äußeren Rundschnitt nicht nachweisen

Es genügt nicht, die Bewehrung bis zu einer vorher festgelegten Entfernung von der Stütze zu zeichnen. Der Nachweis ohne Bewehrung muss am äußeren Rundschnitt wieder erfüllt sein. Erst daraus ergibt sich, wie weit die Durchstanzbewehrung tatsächlich angeordnet werden muss.

Die Zulassung des Systems übergehen

Bei einem zugelassenen Durchstanzsystem gelten nicht automatisch die Regeln eines beliebigen Bügels oder einer beliebigen Kopfbolzenlösung. Die technischen Angaben zur Verankerung, zu Abständen, zur Mindestplattendicke und zur Kombination mit anderen Bewehrungen sind Teil der Bemessungsgrundlage.

Die Bewehrung nur im Grundriss betrachten

Eine korrekte radiale Anordnung im Grundriss reicht nicht aus. Die Höhenlage, die Einbindung in die obere und untere Bewehrung, die Betondeckung und die Sicherung gegen Verschieben während des Betonierens gehören ebenfalls zur Lösung.

Tragfähigkeit und Gebrauchstauglichkeit vermengen

Der Nachweis vEd > vRd,c ist der zentrale Auslöser für die Tragfähigkeit ohne Querkraftbewehrung. Der Grenzzustand der Gebrauchstauglichkeit ist davon zu unterscheiden. Ein nicht erfüllter GZG-Nachweis kann zusätzliche Maßnahmen erfordern, sagt aber nicht dasselbe aus wie ein nicht erfüllter Tragfähigkeitsnachweis.

Die Software als Entscheidungsträger behandeln

Bemessungsprogramme können Rundschnitte, Bewehrungsmengen und Ausnutzungen ermitteln. Sie entscheiden jedoch nicht selbstständig, ob das gewählte Modell die tatsächliche Konstruktion angemessen abbildet. Auch die korrekte Eingabe von Stützenabmessungen, Öffnungen, Lasten, Plattendicke und Bewehrung bleibt Aufgabe des Planers.

Die Software liefert ein Ergebnis. Die Verantwortung für die Wahl des Nachweises, die Interpretation der Ergebnisse und die umsetzbare konstruktive Lösung bleibt beim Tragwerksplaner.

Wann ist eine Durchstanzbewehrung bei Flachdecken erforderlich?

Die Antwort lässt sich auf eine klare fachliche Reihenfolge bringen:

1. Zuerst wird die tatsächliche Geometrie der Flachdecke erfasst: Plattendicke, statische Nutzhöhe, Stützenabmessungen, Stützenlage, Öffnungen und Randbedingungen.

2. Danach werden die maßgebenden Einwirkungen und die daraus resultierende Querkraftbeanspruchung am relevanten Rundschnitt bestimmt.

3. Im nächsten Schritt wird geprüft, ob vEd ≤ vRd,c gilt.

4. Ist vEd > vRd,c, reicht der Betonwiderstand ohne Querkraftbewehrung nicht aus. Eine Durchstanzbewehrung oder eine andere statische beziehungsweise konstruktive Maßnahme wird erforderlich.

5. Bei einer bewehrten Lösung werden anschließend vRd,cs, vRd,max, der Anordnungsbereich und die konstruktive Durchbildung nachgewiesen.

6. Zusätzlich werden die Anforderungen der Gebrauchstauglichkeit geprüft, insbesondere dort, wo die Begrenzung von Schrägrissbreiten relevant ist.

7. Zum Schluss muss die gewählte Lösung in den Bewehrungsplan und in die Ausführung übertragbar sein.

Damit ist auch klar, was nicht als Entscheidungskriterium genügt: eine bestimmte Stützenform allein, eine höhere Betongüte allein, eine feste Plattendicke allein oder der Umstand, dass ein Softwareprogramm eine Warnung ausgibt. Diese Punkte können den Nachweis beeinflussen, ersetzen ihn aber nicht.

Eine Flachdecke ohne Durchstanzbewehrung ist daher weder automatisch riskant noch automatisch wirtschaftlich. Sie kann das Ergebnis einer sauberen Bemessung sein, wenn der Nachweis ohne Querkraftbewehrung erfüllt ist und die Gebrauchstauglichkeit sowie die konstruktiven Anforderungen eingehalten werden. Umgekehrt ist eine zusätzliche Bewehrung nicht deshalb überflüssig, weil die Platte auf den ersten Blick ausreichend dick erscheint.

Fazit

Wann ist eine Durchstanzbewehrung bei Flachdecken erforderlich? Maßgebend ist zunächst der Nachweis am relevanten Rundschnitt: Übersteigt vEd den Widerstand vRd,c der schubunbewehrten Platte, genügt der Beton allein nicht. Dann muss eine Durchstanzbewehrung vorgesehen oder das Tragwerkskonzept angepasst werden.

Die Bemessung endet jedoch nicht mit diesem Vergleich. Bei einer bewehrten Lösung sind der Widerstand vRd,cs, die Begrenzung durch vRd,max, der äußere Rundschnitt uout, der darüber hinausgehende Anordnungsbereich von 1,5 · d sowie die Vorgaben für Verankerung und Abstände zu berücksichtigen. Ergänzend kommt der Nachweis im Grenzzustand der Gebrauchstauglichkeit hinzu.

Die fachlich saubere Entscheidung entsteht deshalb aus dem Zusammenspiel von Norm, Rechenmodell und Konstruktion. Wer nur eine einzelne Zahl betrachtet, übersieht leicht die Randbedingungen, die bei Flachdecken den Unterschied machen. Der Tragwerksplaner muss nicht jede Flachdecke mit Durchstanzbewehrung versehen. Er muss nachweisen, wann sie erforderlich ist — und sicherstellen, dass die gewählte Lösung auf der Baustelle genauso funktioniert wie im Rechenmodell.
