Tragwerksplanung Holzbau: Welche Besonderheiten gelten?

In der Tragwerksplanung beginnt die Arbeit aber genau dort, wo die Renderings enden: an Faserrichtung, Anschlussdetails, Feuchtepfaden und Verformungen, die nicht am Tag der Montage abgeschlossen sind.

Die Besonderheit der Tragwerksplanung im Holzbau liegt nicht darin, dass Holz „komplizierter“ wäre als Stahlbeton. Es folgt nur einer anderen Logik. Wer Holz wie einen isotropen Baustoff behandelt, produziert keine elegante Konstruktion, sondern einen Fehler mit gutem Gewissen. Die statische Berechnung muss das orthotrope Materialverhalten, die Nutzungsklasse, den Brandschutz und die Gebrauchstauglichkeit von Beginn an zusammenbringen. Nachträglich lässt sich davon wenig heilen.

Holz trägt nicht in jede Richtung gleich

Die erste Regel der Statik im Holzbau ist banal und wird dennoch regelmäßig unterschätzt: Holz ist kein Stahl. Seine Festigkeit und Steifigkeit hängen stark von der Faserrichtung ab. Parallel zur Faser kann Holz hohe Zug- und Druckkräfte aufnehmen. Quer zur Faser verändern sich die Verhältnisse radikal, insbesondere beim Querzug.

Das ist kein akademischer Nebensatz aus dem Materialkunde-Skript. Es entscheidet über die Ausbildung von Auflagern, Ausklinkungen, Durchbrüchen, Anschlüssen und Lastumlagerungen. Ein Träger kann rechnerisch bei Biegung völlig unauffällig sein und trotzdem am Auflager versagen, wenn dort Druckspannungen rechtwinklig zur Faser zu hoch werden. Noch kritischer sind Zugspannungen quer zur Faser: Sie können zu Spaltwirkungen führen, die sich mit einem etwas größeren Querschnitt nicht automatisch erledigen lassen.

In der Praxis begegnet dieses Problem besonders häufig an folgenden Stellen:

• Auflagerzonen von Brettschichtholz- und Furnierschichtholzträgern: Hohe konzentrierte Lasten erzeugen Druck quer zur Faser. Die Auflagerlänge, Lastverteilung und gegebenenfalls Verstärkungen gehören deshalb zur Bemessung, nicht zur Werkplanung zweiter Ordnung.
• Ausklinkungen und Durchbrüche: Jede Kerbe verändert den Kraftfluss. Bei Holzbauteilen ist das keine kleine Geometriekorrektur, sondern oft die maßgebende Schwachstelle.

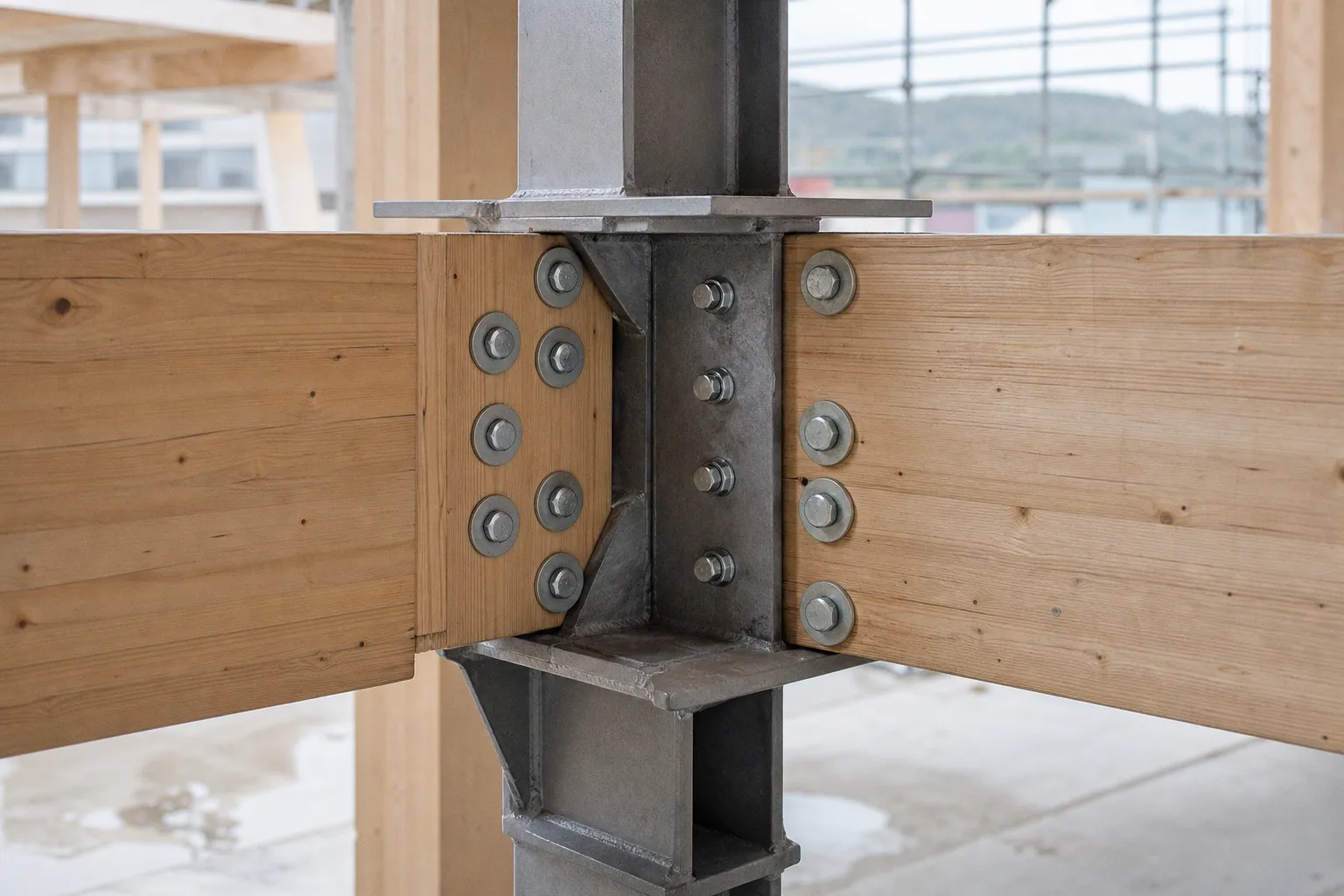

• Rahmenecken und Knotenpunkte: Dort treffen Normalkräfte, Biegemomente und Querkräfte aufeinander. Der Anschluss muss die Kräfte nicht nur irgendwie übertragen, sondern so einleiten, dass keine unzulässigen Spaltkräfte entstehen.
• Platten- und Scheibentragwerke: Bei Brettsperrholz, Holzrahmenbau und Deckenscheiben hängt die Tragwirkung wesentlich von Verbindungsmitteln, Fugen und der Orientierung der einzelnen Lagen ab. Die Platte trägt nicht einfach, weil sie als Platte bestellt wurde.

Im Holzbau ist der Anschluss kein Zubehör zum Tragwerk. Er ist ein Teil des Tragwerks.

Ein erfahrener Tragwerksplaner im Holzbau denkt deshalb nicht zuerst in Querschnitten, sondern in Kraftwegen. Wo kommt die Last her? In welcher Richtung läuft sie durch das Bauteil? Wo wird sie umgelenkt? Und was passiert dabei mit dem Holzgefüge? Wer versucht, diese Fragen erst nach dem Entwurf zu beantworten, stellt schnell fest: Das Modell war sauber, der Knoten leider nicht.

Eurocode 5: Die Norm beginnt bei der Nutzung, nicht bei der Formel

Die Grundlage für die statische Berechnung von Holztragwerken ist DIN EN 1995, der Eurocode 5. Für Gebäude ist vor allem DIN EN 1995-1-1 maßgeblich; die Bemessung im Brandfall ist in DIN EN 1995-1-2 geregelt. Das klingt nach klarer Zuständigkeit. Der eigentliche Planungsaufwand entsteht jedoch aus der Übersetzung zwischen Norm, Nutzung und Detail.

Holz reagiert auf Feuchte. Es schwindet, quillt, verändert seine Steifigkeit und verformt sich unter Dauerlasten mit der Zeit. Deshalb unterscheidet der Eurocode 5 drei Nutzungsklassen. Sie beschreiben nicht dekorativ das Raumklima, sondern greifen direkt in die Bemessung ein.

Zwei Kennwerte sind dabei zentral: der Modifikationsbeiwert k_mod und der Verformungsbeiwert k_def. Der erste berücksichtigt unter anderem Einwirkungsdauer und Feuchteniveau bei der Tragfähigkeitsbemessung. Der zweite bildet die Langzeitverformung ab. Anders gesagt: Ein Bauteil darf heute nicht nur ausreichend tragfähig sein. Es muss auch in einigen Jahren noch die geplante Geometrie einhalten.

Das betrifft vor allem Dächer, weit gespannte Decken und Bauteile unter ständigen Lasten. Eigengewicht, Ausbau, Estrich, Trennwände und Möblierung verschwinden nicht nach der Abnahme. Sie wirken dauerhaft. Wird das Kriechen zu optimistisch angesetzt oder werden Bauzustände ignoriert, kann eine Decke später durchhängen, obwohl jeder einzelne Nachweis im ersten Rechengang plausibel aussah.

Gerade im mehrgeschossigen Holzbau kommt ein weiterer Effekt hinzu: Setzungen und Quell- beziehungsweise Schwindmaße addieren sich über mehrere Geschosse. Bei Mischkonstruktionen aus Holz, Stahl und Beton reagieren die Materialien unterschiedlich auf Feuchte, Temperatur und Lastdauer. Das ist beherrschbar, aber nur dann, wenn die Bewegungen früh in Fassadenanschlüssen, Installationsschächten, Treppenläufen und Aufzugsdetails mitgedacht werden.

Die verbreitete Vorstellung, Vorfertigung löse diese Fragen automatisch, ist bequem. Vorfertigung verbessert die Maßhaltigkeit der Bauteile. Sie ersetzt nicht die Planung der Verformungen zwischen den Bauteilen.

Gebrauchstauglichkeit: Eine Decke darf nicht nur stehen bleiben

Bei Holzdecken ist die Gebrauchstauglichkeit oft anspruchsvoller als der reine Tragfähigkeitsnachweis. Das liegt am vergleichsweise geringen Eigengewicht. Eine massive Stahlbetondecke bringt Masse mit; das ist konstruktiv nicht immer ein Geschenk, bei Schwingungen aber häufig ein Vorteil. Eine schlanke Holzdecke reagiert sensibler auf dynamische Anregungen durch Gehen, Springen oder bewegte Lasten.

DIN EN 1995-1-1 verlangt deshalb für Decken im Grenzzustand der Gebrauchstauglichkeit einen Schwingungsnachweis. Als üblicher Zielwert wird eine erste Eigenfrequenz von mindestens 8,0 Hertz angesetzt. Diese Zahl ist kein Freifahrtschein. Eine Eigenfrequenz oberhalb dieses Werts bedeutet nicht automatisch, dass Bewohner eine Decke als angenehm empfinden. Sie ist aber eine wesentliche Schwelle in der Bewertung.

Für die Planung genügt es daher nicht, nur die Durchbiegung zu begrenzen. Relevant sind mehrere Größen gleichzeitig:

1. Eigenfrequenz der Deckenkonstruktion: Sie hängt von Spannweite, Steifigkeit, Masse und Lagerung ab. Kleine Änderungen im Aufbau können spürbare Folgen haben.

2. Dynamische Durchbiegung: Eine Decke kann rechnerisch steif wirken und dennoch bei Schrittanregung unangenehm reagieren.

3. Dämpfung: Estrich, Schüttungen, abgehängte Decken und nichttragende Schichten können das Schwingungsverhalten beeinflussen. Sie dürfen aber nicht als diffuse Rettung für eine zu weiche Primärkonstruktion herhalten.

4. Randbedingungen im Gebäude: Eine Einfelddecke verhält sich anders als eine durchlaufende Decke. Auch Trennwände, Anschlüsse und Installationsführungen verändern das System.

Wer versucht, ein Schwingungsproblem allein mit mehr Holz zu lösen, landet schnell bei einem unnötig hohen Aufbau. Manchmal ist ein größerer Trägerquerschnitt richtig. Manchmal ist eine zusätzliche Auflagerlinie, ein anderer Achsabstand oder ein Verbundsystem die bessere Antwort. Statik ist eben keine Bestellung nach Kubikmetern.

Die Tragfähigkeit entscheidet, ob eine Decke sicher ist. Die Schwingung entscheidet, ob man auf ihr wohnen möchte.

Brandschutz: Berechenbar, aber nicht mit Bauchgefühl

Holz brennt. Das ist keine Überraschung und auch kein Gegenargument gegen den Holzbau. Entscheidend ist, wie ein Holzbauteil im Brandfall reagiert und wie diese Reaktion nachgewiesen wird.

Bei ausreichend dimensionierten Holzquerschnitten bildet sich eine Verkohlungsschicht. Sie schützt das darunterliegende Material zunächst vor weiterer starker Erwärmung. Die Tragfähigkeit verschwindet daher nicht schlagartig, sondern kann über eine rechnerische Abbrandrate und die wirksame Verkohlungstiefe bewertet werden. DIN EN 1995-1-2 stellt dafür unter anderem das vereinfachte Verfahren mit reduziertem Querschnitt bereit.

Das Prinzip ist nachvollziehbar: Für die geforderte Branddauer wird der durch Verkohlung und thermische Einwirkung geschwächte Randbereich rechnerisch abgetragen. Anschließend wird geprüft, ob der verbleibende Restquerschnitt die Einwirkungen im Brandfall noch tragen kann. Die Aussage ist präzise genug, um sie nicht zu verkürzen: Nicht das sichtbare Holzvolumen trägt im Brandfall, sondern der nach Norm ermittelte wirksame Restquerschnitt.

Bei gekapselten Konstruktionen wird die Sache anspruchsvoller. Bekleidungen aus Gipsplatten oder anderen brandschutztechnisch wirksamen Schichten können den Beginn der Verkohlung verzögern. Ihr Versagen, ihre Befestigung und die Fugen müssen aber mitbewertet werden. Eine Brandschutzbekleidung, die im Modell bis zur letzten Minute funktioniert, aber am Anschluss keine belastbare Detailplanung hat, ist kein Nachweis. Sie ist eine Hoffnung mit Schrauben.

Besondere Aufmerksamkeit verdienen auch verdeckte Hohlräume, Installationsdurchdringungen und Anschlüsse zwischen Bauteilen. Der tragende Querschnitt kann ausreichend bemessen sein, während der Feuer- und Rauchschutz an einer Fuge scheitert. Im Holzbau ist die Schnittstelle zwischen Tragwerk, Ausbau und Haustechnik deshalb kein organisatorisches Randthema. Sie entscheidet oft darüber, ob das Gesamtkonzept funktioniert.

Holz-Beton-Verbund: Mehr als eine schwere Holzdecke

Holz-Beton-Verbunddecken verbinden zwei Materialien, deren Stärken sich sinnvoll ergänzen. Das Holz liegt unten und übernimmt überwiegend die Zugkräfte, die Betonplatte oben die Druckkräfte. Dazwischen braucht es eine schubfeste Verbindung, etwa über Kerven oder Vollgewindeschrauben. Erst diese Verbindung sorgt dafür, dass beide Schichten tatsächlich gemeinsam tragen.

Eine Kerve mit typischerweise mindestens 20 Millimetern Tiefe ist dabei nicht bloß eine Fräsarbeit. Sie ist Teil des statischen Systems. Ebenso die Schraubenanordnung, die Betonierfolge und die Frage, wie Baufeuchte aus dem Bauteil wieder herauskommt. Wer den Verbund nur als Materialkombination betrachtet, übersieht den entscheidenden Mechanismus: die Schubübertragung.

Für Umbauten und Aufstockungen kann der Verbund besonders interessant sein, wenn geringe Konstruktionshöhe, höhere Steifigkeit und Schallschutz gleichzeitig gefordert werden. Er ist aber kein Universalbauteil. Das höhere Eigengewicht muss in den bestehenden Wänden, Stützen und Fundamenten ankommen. Gerade bei Bestandsgebäuden wird aus einer guten Deckenscheibe schnell eine ungünstige Lastbilanz, wenn der Lastabtrag nicht von Anfang an geprüft wird.

Auch die Frage nach den Kosten der Tragwerksplanung im Holzbau lässt sich hier nicht seriös mit einem Pauschalwert beantworten. Eine einfache Holzbalkendecke und eine Holz-Beton-Verbunddecke unterscheiden sich nicht nur im Materialeinsatz, sondern im Koordinationsbedarf: Verbundmittel, Betonierzustand, Feuchtemanagement, Schalldämmung, Durchdringungen und Anschlüsse müssen ineinandergreifen. Die günstigere Lösung ist nicht zwangsläufig die mit dem niedrigeren Preis pro Quadratmeter, sondern die mit dem geringeren Risiko für spätere Sonderdetails und Nachträge.

Die Muster-Holzbau-Richtlinie setzt den brandschutztechnischen Rahmen

Für mehrgeschossige Holzgebäude reicht der Blick in den Eurocode 5 nicht aus. Die Muster-Holzbau-Richtlinie, kurz MHolzBauRL, regelt brandschutztechnische Anforderungen an feuerwiderstandsfähige Bauteile in Holztafel- und Massivholzbauweise für Gebäude der Gebäudeklassen 4 und 5.

Die Richtlinie bezieht sich auf Raumgruppen bis maximal 400 Quadratmeter. Ihre Bedeutung liegt nicht nur in einzelnen Feuerwiderstandsdauern. Sie formuliert ein Gesamtsystem aus tragenden und raumabschließenden Bauteilen, Kapselungen, Fugen, Installationen und organisatorischen Anforderungen an die Ausführung.

Hier lohnt sich ein nüchterner Hinweis: Eine Muster-Richtlinie gilt nicht automatisch überall unmittelbar. Sie muss in das jeweilige Landesbaurecht beziehungsweise die dortigen technischen Baubestimmungen übernommen werden. Für die konkrete Planung zählt deshalb nicht allein, welche Fassung auf dem Papier existiert, sondern welche Regelung am Bauort bauaufsichtlich eingeführt ist.

Das wirkt nach Formalie, ist aber operative Realität. Wer die Genehmigungsstrategie erst nach Abschluss der Entwurfsplanung prüft, kann mit einem konstruktiv plausiblen, aber genehmigungsseitig unpassenden Konzept enden. Der Holzbau ist an dieser Stelle nicht schwieriger als andere Bauweisen. Er bestraft nur spätes Nachdenken sichtbarer.

Was eine belastbare Holzbaustatik ausmacht

Die Tragwerksplanung im Holzbau ist dann gut, wenn die Nachweise nicht isoliert nebeneinanderstehen. Tragfähigkeit, Verformung, Schwingung, Brandschutz, Schallschutz und Feuchteschutz greifen in dieselben Bauteile ein. Der Deckentyp beeinflusst die Eigenfrequenz. Die Kapselung beeinflusst den Brandnachweis. Der Anschluss beeinflusst Kraftfluss, Montage und Dauerhaftigkeit. Das ist kein Zusatzaufwand neben der Statik. Das ist die Statik.

Ein belastbarer Ablauf beginnt deshalb früh mit wenigen, aber klaren Entscheidungen: Welches Tragsystem passt zur Spannweite und Nutzung? Welche Nutzungsklasse liegt tatsächlich vor? Wo verlaufen die Lasten bis ins Fundament? Welche Bauteile übernehmen Aussteifung und Deckenscheibenwirkung? Welche Anschlüsse sind montierbar, prüfbar und brandschutztechnisch schlüssig?

Bunte Modelle können bei der Koordination helfen. Sie rechnen weder Kriechen noch Querzugspannungen weg. Im Holzbau gewinnt nicht das spektakulärste System, sondern jenes, dessen Kraftwege, Feuchteverhalten und Details bis zur Baustelle durchdacht sind. Das ist weniger glamourös als ein neues Softwareversprechen. Dafür trägt es.
