Kappendecken-Sanierung: Tragfähigkeit im Altbau sichern

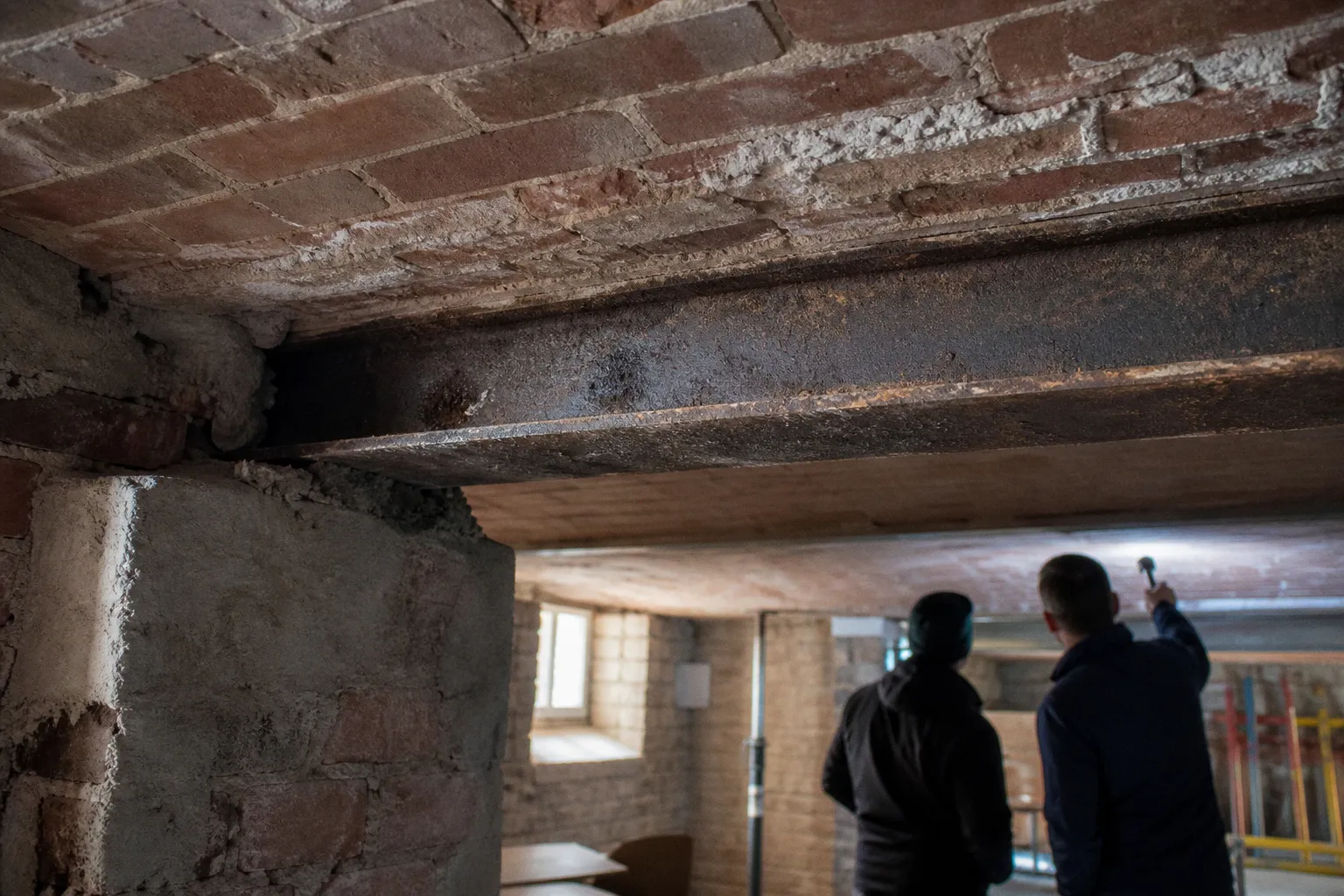

Wenn wir bei einer Bestandssanierung die oberste Geschossdecke eines Gründerzeitgebäudes öffnen, liegt meist jene Konstruktion frei, die zwischen 1880 und 1930 in deutschen Altbauten nahezu flächendeckend eingebaut wurde: die Preußische Kappendecke, ein Verbund aus gemauerten Gewölben zwischen genieteten Stahlträgern. Auf den ersten Blick wirkt sie robust und unauffällig, doch wer genauer hinschaut, erkennt rasch jene Stellen, an denen die Zeit ihre Spuren hinterlassen hat – abblätternde Farbe am Trägeruntergurt, korrodierte Auflagerbereiche in der Außenwand, vereinzelte Risse entlang des Bogens. Diese Befunde sind der eigentliche Ausgangspunkt jeder ernsthaften Auseinandersetzung mit dem Thema Kappendecken sanieren und der damit verbundenen statischen Ertüchtigung, denn sie entscheiden darüber, welche Maßnahmen überhaupt infrage kommen und wo wir mit vertretbarem Aufwand ansetzen können.

Wir müssen berücksichtigen, dass die meisten Bestandsdecken aus einer Zeit stammen, in der weder heutige Nutzlasten noch moderne Anforderungen an den Schall- und Brandschutz absehbar waren. Eine Wohnung im Bestand soll heute 1,5 bis 2,0 kN/m² Nutzlast tragen, hinzu kommen häufig Trennwandzuschläge und nicht selten eine Fußbodenheizung, die als zusätzliche Eigenlast auf die Deckenscheibe wirkt. Die historische Statik, sofern sie überhaupt rechnerisch geführt wurde, kennt diese Lastbilder nicht. Umso wichtiger ist es, dass wir die Konstruktion nicht als gegeben hinnehmen, sondern systematisch von der Befundaufnahme bis zur Sanierungsempfehlung durchdenken – ohne in dogmatische Vereinfachungen zu verfallen, aber auch ohne uns hinter der Patina der Geschichte zu verstecken.

Historische Konstruktionsprinzipien und ihre statischen Grenzen

Die Preußische Kappe, wie wir sie heute in unzähligen Altbauten vorfinden, wurde in der deutschen Mauerwerksnorm DIN 1053 über Jahrzehnte hinweg geregelt – zunächst in der Ausgabe von 1952, später in der DIN 1053-1 von 1996, in der die Bestimmungen redaktionell weitgehend unverändert übernommen wurden. Dabei müssen wir uns bewusst machen, dass die europäische Nachfolgenorm DIN EN 1996 gerade keine spezifischen Regelungen für diese Deckenkonstruktion mehr enthält; wer heute eine Kappendecke statisch beurteilt, arbeitet also häufig noch mit einem Normwerk, das den aktuellen Bemessungsphilosophien nur teilweise entspricht.

Die Norm unterscheidet dabei zwei konstruktive Grundtypen, deren Anwendungsgrenzen wir kennen sollten:

Was sich aus dieser Gegenüberstellung unmittelbar ablesen lässt: Die scheitrechte, also flache Kappe ist normativ deutlich enger gefasst, weil sie konstruktiv weniger Reserven bietet. Liegt der Bestand außerhalb dieser Grenzen – etwa weil nachträglich eine höhere Verkehrslast eingebracht werden soll oder die Stützweite durch Umbauten gewachsen ist – müssen wir einen statischen Nachweis führen, der die vorhandene Geometrie, die Materialeigenschaften und den aktuellen Erhaltungszustand berücksichtigt.

Was die historische Norm erlaubt, ist noch lange nicht das, was die heutige Nutzung verlangt – die Diskrepanz zwischen beiden ist der Kern jeder Ertüchtigungsaufgabe.

Typische Schadensbilder: Korrosion, Risse und Gefügestörungen

Bevor wir über eine Sanierung sprechen können, müssen wir die Bestandsaufnahme ernst nehmen. In der Praxis zeigen sich an Kappendecken immer wieder dieselben, charakteristischen Schadensbilder, die wir bei jeder Bestandssanierung gezielt absuchen:

• Querschnittsverluste durch Korrosion am Auflager: Besonders in den Bereichen, in denen die Stahlträger in feuchten Außenwänden oder über schlecht belüfteten Kellern auflagern, finden wir häufig deutliche Materialverluste am Untergurt und am Steg. Hier reicht es nicht, die Roststellen oberflächlich zu behandeln; entscheidend ist die messtechnische Erfassung des verbliebenen Querschnitts.
• Risse entlang des Bogenverlaufs: Diese entstehen meist dann, wenn die Gewölbe sich setzen oder wenn nachträglich Installationsschlitze das Gefüge geschwächt haben. Sie verlaufen häufig entlang der Mörtelfugen und können auf eine Überlastung des Bogens oder auf eine Schwächung des Träger-Stützweiten-Verhältnisses hinweisen.
• Salzbelastung im Fugenmörtel: Vor allem in erdberührten oder aufsteigender Feuchtigkeit ausgesetzten Geschossen kommt es zu chlorid- und sulfatbedingten Mauerwerksschäden, die die Druckfestigkeit des Gewölbes deutlich herabsetzen können.
• Gefügestörungen durch nachträgliche Eingriffe: Zu tiefe Installationsschlitze, unsachgemäße Durchbrüche für Steigeleitungen oder das unsystematische Aufstemmen von Hohlräumen für Estriche sind häufige Schwächungen, die wir bei der Befundaufnahme unbedingt dokumentieren müssen.

Erfahrene Planerinnen und Planer wissen, dass einzelne dieser Punkte noch keinen vollständigen Sanierungsanlass darstellen, in ihrer Kombination aber sehr wohl dazu führen können, dass eine Kappendecke die geforderte Tragfähigkeit nicht mehr nachweislich erreicht.

Die Rolle des Gewölbeschubs und die Sicherung der Endfelder

Eine der häufigsten Fehleinschätzungen bei der Beurteilung von Kappendecken betrifft den horizontalen Gewölbeschub, den jedes Mauerwerksgewölbe – auch das flachste – auf seine Auflager und damit auf die umgebenden Wände überträgt. Wir müssen verstehen, dass dieser Schub nicht lokal an einem einzelnen Träger auftritt, sondern sich über die gesamte Deckenscheibe verteilt und sich kritisch in den Endfeldern konzentriert, weil dort die ausgleichende Wirkung der Nachbarfelder fehlt.

Die DIN 1053 sieht hier zwei konstruktive Sicherungswege vor:

1. Zuganker in den Endfeldern, deren Abstand maximal dem Trägerabstand des Endfeldes entsprechen darf. Sie nehmen den horizontalen Schub direkt auf Zug auf und leiten ihn in die anschließenden Querwände ein.

2. Ausreichend dimensionierte Querwände, die den Schub über Scheibenwirkung in die Gründung ableiten. Voraussetzung ist eine Mindestlänge von 2 m, eine Mindestdicke von 24 cm und ein maximaler Abstand von 6 m untereinander – wobei diese Werte für Kappen bis 1,3 m Stützweite gelten; bei größeren Stützweiten verschärfen sich die Anforderungen entsprechend.

In der Praxis zeigt sich immer wieder, dass diese Sicherungen im Zuge früherer Umbaumaßnahmen entfernt oder durchbrochen wurden – etwa weil eine Türöffnung vergrößert oder eine Wand nachträglich entfernt wurde. Wenn wir bei der Befundaufnahme feststellen, dass weder Zuganker noch ausreichende Querwände vorhanden sind, ist die Aufnahme des Gewölbeschubs ein zentraler Punkt der Sanierungsplanung, der zwingend vor allen weiteren Verstärkungsmaßnahmen gelöst werden muss. Denn eine Ertüchtigung der Träger allein nützt wenig, wenn das Gesamtsystem an seinen Rändern auseinanderdriften kann.

Der Gewölbeschub ist keine Randnotiz der Statik – er ist die Frage, ob die Decke als Scheibe überhaupt funktioniert.

Schubfester Stahl-Beton-Verbund als moderne Ertüchtigungsmethode

Sind die Randbedingungen – also Gewölbeschub, Auflagerzustand, Korrosionsbild – geklärt und ist die Entscheidung gefallen, dass die Decke in ihrer Substanz erhalten werden soll, dann kommen wir zur eigentlichen Verstärkungsaufgabe. Die heute gebräuchlichste und technisch überzeugendste Methode zur statischen Ertüchtigung von Kappendecken ist die Herstellung eines schubfesten Stahl-Beton-Verbunds: Über den vorhandenen Trägern wird eine bewehrte Aufbetonschicht eingebracht, die über spezielle Schubverbinder kraftschlüssig mit den historischen Stahlträgern gekoppelt wird. So entsteht ein Verbundsystem, das die Lasten nicht mehr allein dem einzelnen Träger, sondern dem gemeinsamen Querschnitt aus Altstahl und Neubeton zuweist.

Diese Methode funktioniert in der Praxis erstaunlich gut, und zwar aus einem Grund, der uns immer wieder überrascht: Experimentelle Belastungsversuche an historischen Deckenkonstruktionen aus der Zeit vor 1945 zeigen, dass die tatsächliche Tragfähigkeit im Mittel etwa das 1,5-Fache der theoretisch berechneten Nutzlast beträgt. Das heißt, die historische Konstruktion trägt oft mehr, als die statische Rechnung vermuten lässt – was natürlich kein Grund ist, die Rechnung zu ignorieren, aber sehr wohl eine Erklärung dafür, warum sich eine Ertüchtigung durch Verbund häufig auch dort noch rechnet, wo ein vollständiger Ersatz unwirtschaftlich wäre.

Wichtig ist dabei, dass die Verbundmittel tatsächlich schubfest ausgebildet sind. Eine Aufbetonschicht allein, die lediglich auf den Trägerobergurten aufliegt und keine mechanische Kopplung besitzt, bildet keinen Verbund – sie wirkt bestenfalls als zusätzliche Eigenlast, im ungünstigsten Fall sogar als nichttragende Schicht, die bei der Bemessung nicht angesetzt werden darf. Hier entscheidet sich, ob die Ertüchtigung trägt oder ob wir uns ein teures Stück Scheinstatik einbauen.

Schweißfreie Alternativen: ETA-zertifizierte Verbundmittel im Einsatz

Die konstruktive Herausforderung besteht darin, dass historische Stahlträger in ihrer Schweißeignung häufig unbekannt sind. Flusseisen und Schweißeisen aus der Zeit vor 1945 verhalten sich beim Schweißen anders als moderne Baustähle; eine Schweißnaht auf einem ungeprüften Altstahlträger kann Risse verursachen oder die ohnehin angegriffene Substanz weiter schwächen. Aus diesem Grund kommen in der Sanierungspraxis zunehmend ETA-zertifizierte, geschossene Verbundmittel zum Einsatz, die ohne Schweißvorgang direkt auf den Träger genagelt werden.

Diese Verbundmittel – beispielhaft seien hier die Systeme STABEKO TFuse für Betondicken bis 160 mm und VFuse für größere Schichtdicken genannt – werden mit Bolzensetzgeräten ähnlich der Befestigungstechnik im Trockenbau auf den Obergurt des Trägers geschossen. Sie erhalten ihre Zulassung über eine Europäische Technische Bewertung, die ihre Tragfähigkeit unter definierten Randbedingungen nachweist. Für uns als Planer bedeutet das: Wir können den Verbund auch dort herstellen, wo eine Schweißnaht nicht zulässig wäre, und wir reduzieren gleichzeitig die Brandlast und die Bauzeit, weil die sonst erforderliche Schweißarbeitsfreigabe auf der Baustelle entfällt.

Allerdings müssen wir auch hier ehrlich sein: Die Auswahl des richtigen Verbundmittels hängt von der Betondicke, der Trägergeometrie und der zu erwartenden Verbundkraft ab. TFuse ist nicht automatisch die richtige Wahl, nur weil das System bekannt ist; die Bemessung richtet sich nach den Herstellerangaben und den objektspezifischen Gegebenheiten. Eine sorgfältige Planung ersetzt auch das beste Produkt nicht.

Was bleibt: Eine differenzierte Haltung zur Ertüchtigung

Wenn wir das Thema Kappendecken sanieren und die zugehörige statische Ertüchtigung Revue passieren lassen, dann zeigt sich ein Bild, das weder in reine Verunsicherung noch in unkritische Sanierungsfreude kippt. Die historische Konstruktion hat ihre Qualitäten – ihre Tragfähigkeit ist oft besser als ihr Ruf, ihre Materialsubstanz ist robust, und sie lässt sich mit den richtigen Mitteln an heutige Anforderungen anpassen, ohne dass wir sie vollständig ersetzen müssen. Gleichzeitig hat sie ihre Grenzen, und diese Grenzen sind nicht verhandelbar: Der Gewölbeschub will gesichert sein, die Korrosion will ernst genommen werden, und der Verbund zwischen Altstahl und Neubeton will kraftschlüssig ausgebildet sein.

Wir empfehlen deshalb, jede Kappendecken-Sanierung als eigenständige ingenieurtechnische Aufgabe zu behandeln, die mit einer gründlichen Befundaufnahme beginnt, eine realistische Einschätzung der vorhandenen Tragfähigkeit einschließt und in eine Bemessung mündet, die sowohl die historische Substanz als auch die heutige Nutzung würdigt. Wer so vorgeht, kann viel erhalten – und das ist nicht nur ein denkmalpflegerischer, sondern auch ein materialökologischer Gewinn, weil jede vermiedene Totalerneuerung eine erhebliche Menge an grauer Energie und Bauabfall einspart.
