Holz-Beton-Verbunddecke: Statik, Aufbau und Praxis-Tipps

Die Holz-Beton-Verbunddecke funktioniert nur als System. Holzträger, Betonplatte und Verbindungsmittel sind nicht getrennt nachweisbar.

Der Deckenaufbau einer Holz-Beton-Verbunddecke folgt einer einfachen mechanischen Ordnung: Holz liegt in der Zugzone. Beton liegt in der Druckzone. Dazwischen liegt die Verbundfuge. Ihre Schubtragfähigkeit entscheidet darüber, welcher Anteil der theoretischen Verbundwirkung tatsächlich erreicht wird.

Das statische Prinzip: Zug unten, Druck oben

Bei positiver Biegung unter gewöhnlicher vertikaler Deckenlast entstehen Zugspannungen an der Unterseite und Druckspannungen an der Oberseite. Holz übernimmt die Zugkräfte. Die Betonplatte übernimmt die Druckkräfte. Diese Zuordnung nutzt die Materialeigenschaften zweckmäßig.

Ohne wirksame Verbindung verhalten sich Holz und Beton jedoch wie zwei übereinanderliegende Bauteile. Die Betonplatte trägt dann nur begrenzt zur Biegesteifigkeit bei. Zwischen beiden Schichten entsteht Relativverschiebung. Der Fachbegriff lautet Schlupf.

Die Verbundfuge muss die Längsschubkräfte übertragen. Erst dann kann sich ein gemeinsamer Querschnitt ausbilden. Die Neutralachse verschiebt sich. Das Flächenträgheitsmoment des wirksamen Querschnitts steigt. Die Durchbiegung sinkt.

Die Betonplatte erhöht die Tragfähigkeit nicht durch ihr Gewicht, sondern durch ihre Einbindung in die Lastabtragung.

Die Bemessung trennt mehrere Nachweise:

• Biegetragfähigkeit: Holz in Zug, Beton in Druck, gegebenenfalls Bewehrung im Betonquerschnitt.
• Schubübertragung: Verbindungsmittel und Kontaktfuge müssen die Längsschubkräfte entlang des Trägers abtragen.
• Gebrauchstauglichkeit: Durchbiegung, Schwingung und mögliche Rissbildung bestimmen die Nutzbarkeit der Decke.
• Bauzustand: Vor dem Erhärten des Betons trägt zunächst überwiegend die Holzkonstruktion das Eigengewicht des Frischbetons.
• Auflager- und Anschlussbereiche: Die konzentrierten Lasten aus Decke, Wänden und Stützen müssen in den Bestand oder Neubau eingeleitet werden.

Der letzte Punkt ist in der Praxis häufig maßgebend. Eine HBV-Decke kann im Feld rechnerisch funktionieren und dennoch am Auflager scheitern. Gründe sind geringe Auflagerlängen, unzureichende Querdruckfestigkeit des Holzes, fehlende Randverankerung oder eine unklare Lastweiterleitung in das Mauerwerk.

Die Verbundwirkung ist keine Materialeigenschaft

Die Tragfähigkeit von Holz-Beton-Verbund entsteht nicht automatisch durch das Aufbringen von Beton. Entscheidend ist die Steifigkeit der Verbindung. Eine vollkommen starre Fuge wäre ein idealer Verbund. Reale Verbindungsmittel bleiben schubnachgiebig. Sie verformen sich unter Last. Dadurch reduziert sich die wirksame Verbundsteifigkeit.

Für schubnachgiebige Verbundträger wird das Gamma-Verfahren nach Möhler verwendet. Die Bemessung erfolgt im Rahmen des Eurocode 5 nach DIN EN 1995-1-1. Der Nachweis bildet die Nachgiebigkeit der Fuge ab. Er setzt keine monolithische Wirkung voraus, wenn diese konstruktiv nicht vorhanden ist.

Die maßgeblichen Eingangsgrößen sind:

1. Geometrie des Holzquerschnitts. Höhe und Breite der Balken oder Rippen bestimmen die Biegesteifigkeit der Zugzone.

2. Betonplattendicke. Sie liegt häufig zwischen 7 und 12 cm. Mehr Dicke erhöht nicht nur den Druckquerschnitt, sondern auch die ständige Einwirkung.

3. Achsabstand der Holzträger. Er steuert die Plattenspannweite, die Lastverteilung und den Bedarf an Bewehrung.

4. Steifigkeit der Verbindungsmittel. Sie beeinflusst den Schlupf und damit die wirksame Querschnittssteifigkeit.

5. Verbindungsmittelabstand. Hohe Längsschubkräfte treten insbesondere in Auflagernähe auf. Deshalb kann sich der Abstand über die Trägerlänge ändern.

6. Kriech- und Schwindeinflüsse. Holz, Beton und Verbindungsmittel reagieren zeitabhängig unterschiedlich. Der Langzeitzustand darf nicht aus dem Kurzzeitnachweis abgeleitet werden.

7. Bauzustand. Frischbetonlast, Rüstung und Betonierabschnitte erzeugen einen eigenen Lastfall.

Ein einheitlicher Schraubenabstand für HBV-Decken existiert nicht. Die Anordnung folgt dem Schubfluss, dem gewählten System, den Randabständen und dem individuellen Tragwerksmodell.

Die Tabelle beschreibt keine Wahlfreiheit ohne Folgen. Eine weiche Fuge kann technisch zulässig sein. Sie führt aber zu anderen Verformungen und anderen Gebrauchstauglichkeitsnachweisen.

Verbindungsmittel übertragen den Längsschub

Die Verbundfuge ist der kritische Bereich des Systems. Dort treffen zwei Baustoffe mit unterschiedlichem Feuchte-, Verformungs- und Herstellungsverhalten aufeinander. Die Verbindung muss Kräfte übertragen und die Bauausführung tolerieren.

Im Holz-Beton-Verbund werden verschiedene Systeme eingesetzt:

• Schräg eingedrehte Schrauben: Sie übertragen Zug- und Schubanteile. Systeme wie SFS VB oder Würth ASSY werden hierfür eingesetzt, sofern Zulassung, Bemessung und Einbaugeometrie passen.
• Senkrecht eingedrehte Schrauben: Sie können die Schubübertragung sichern, erreichen aber je nach Geometrie eine andere Steifigkeit als gekreuzte oder geneigte Anordnungen.
• Kerven: Eingeschnittene Kerben erzeugen einen formschlüssigen Lastabtrag. Sie schwächen jedoch den Holzquerschnitt und verlangen eine genaue Beurteilung der Kerbwirkung.
• Dübel und Lochbleche: Sie kommen bei bestimmten Fertigteil- oder Sonderlösungen zum Einsatz.
• Klebverbindungen: Sie können hohe Steifigkeiten ermöglichen. Die Ausführung verlangt kontrollierte Oberflächen, definierte Feuchtebedingungen und ein belastbares Qualitätssicherungskonzept.

Schrauben müssen ausreichend in den Beton eingebunden sein. Als Größenordnung wird eine Betonüberdeckung von 1 bis 2 cm über den Schraubenköpfen angesetzt. Die konkrete Lage ergibt sich aus dem Deckensystem, der Bewehrung, dem Korrosionsschutz und dem Nachweis.

Bei Bestandsdecken entscheidet die vorhandene Geometrie. Alte Balkenlagen weisen selten konstante Querschnitte auf. Balkenköpfe können geschädigt sein. Die Achsabstände sind nicht immer gleich. Eine Planung auf Grundlage einzelner Sondierungen bleibt unvollständig, wenn sie nicht durch eine systematische Bestandsaufnahme ergänzt wird.

Der Verbundnachweis beginnt nicht bei der Schraube. Er beginnt beim tatsächlichen Holzquerschnitt.

Kerven und Schrauben sind nicht austauschbar

Kerven erzeugen einen direkten Formschluss zwischen Holz und Beton. Schrauben übertragen Kräfte über Stahl und Einbindelängen. Beide Systeme haben unterschiedliche Steifigkeiten, Versagensmechanismen und Anforderungen an die Ausführung.

Eine Kerbe reduziert den verbleibenden Holzquerschnitt. Dieser Verlust ist statisch anzusetzen. Zudem entstehen Spannungsspitzen an den Kerbflanken. Bei Bestandsbalken mit Rissen, Astzonen oder Querschnittsschwächungen kann dies die Anwendung begrenzen.

Schrauben erhalten den Holzquerschnitt weitgehend. Dafür hängt die Systemleistung stärker von Einschraubwinkel, Einschraubtiefe, Randabständen und der tatsächlichen Setzgenauigkeit ab. Eine Schraube außerhalb der vorgesehenen Lage ist kein optischer Mangel. Sie verändert den Kraftfluss.

Der Schichtaufbau schützt das Holz vor dem Bauprozess

Der Schichtaufbau einer Holz-Beton-Verbunddecke erfüllt zwei Aufgaben. Er stellt die Verbundwirkung her. Er begrenzt Feuchteeintrag in das Holz.

Frischbeton enthält Anmachwasser. Dieses Wasser darf nicht unkontrolliert in Balken, Schalung oder Holzwerkstoffplatten eindringen. Üblich ist daher eine Trennlage aus PE-Folie mit etwa 0,2 mm Dicke oberhalb der Holzkonstruktion oder Schalung. Die Folie ist kein Nebenprodukt der Ausführung. Sie ist Bestandteil des Feuchteschutzkonzepts.

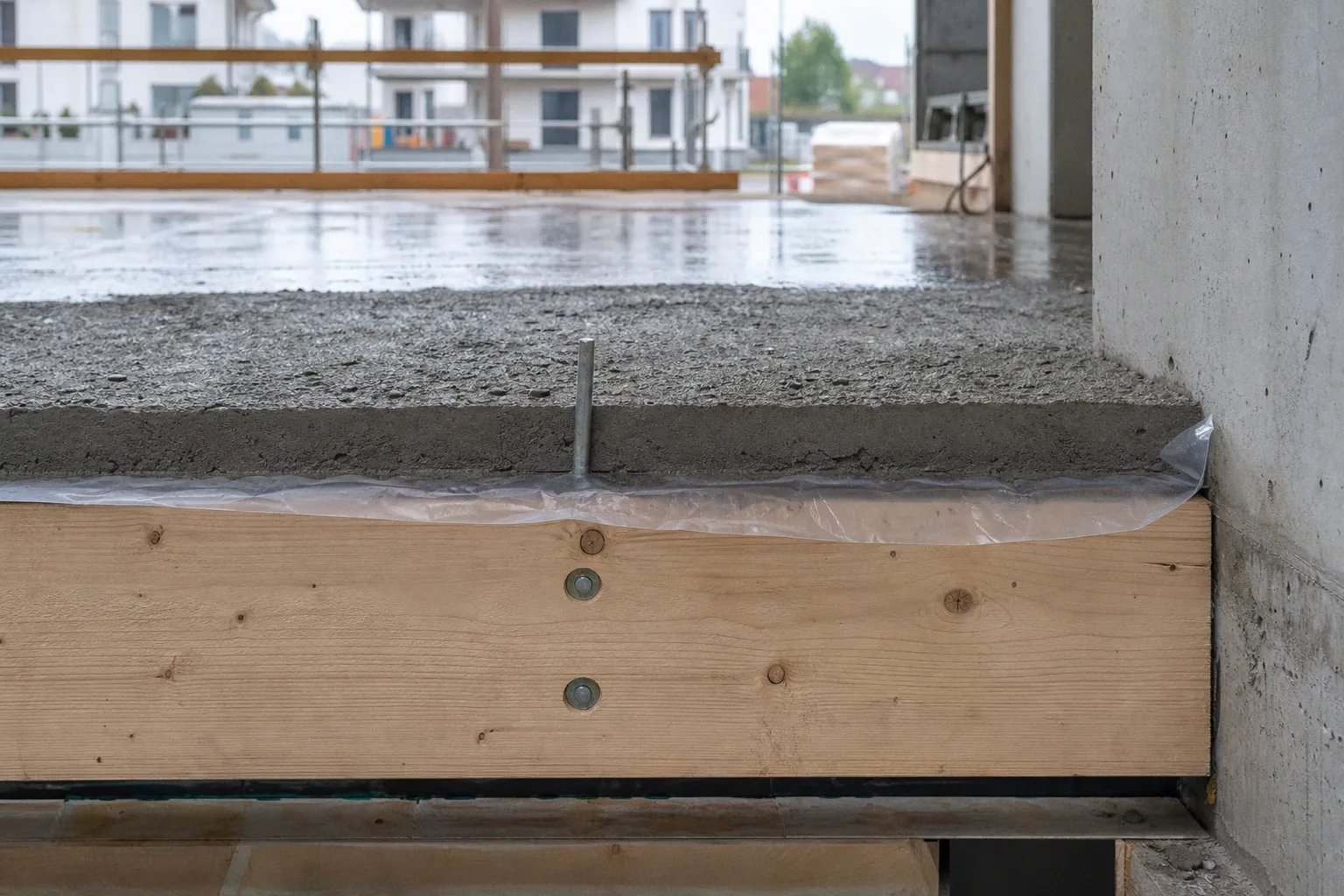

Ein typischer Aufbau von unten nach oben lautet:

1. sichtbare oder bekleidete Holzunterseite;

2. Holzbalken, Brettstapel oder Holzrippen als Zugzone;

3. gegebenenfalls Schalung oder verlorene Schalung;

4. PE-Trennlage gegen Baufeuchte;

5. Verbindungsmittel zwischen Holz und Beton;

6. Betonplatte mit erforderlicher Bewehrung;

7. Nutzschichten wie Estrich, Trittschalldämmung oder Bodenbelag.

Die Schichten können sich projektbezogen ändern. Bei Sanierungen liegt häufig bereits ein tragfähiger Holzbestand vor. Bei Neubauten können Brettschichtholzträger, Balkenlagen oder vorgefertigte Holzelemente eingesetzt werden. Der statische Grundsatz bleibt gleich.

Die Betonplatte übernimmt nicht nur Druckkräfte. Ihre Masse verbessert den Luftschallschutz gegenüber einer reinen Holzbalkendecke. Für den Schallschutz einer HBV-Decke reicht die Rohdecke allein jedoch nicht aus. Flankenwege über Wände, Anschlüsse und Installationen bleiben wirksam. Eine hohe Flächenmasse löst keine Anschlussfehler.

Auch der Brandschutz verändert sich. Die Betonplatte schützt die Oberseite und kann die Trennwirkung verbessern. Die Unterseite bleibt ein Holzbauteil. Bekleidungen, Abbrandbemessung, Durchdringungen und Anschlüsse sind getrennt zu beurteilen. Die Aussage „Beton oben, daher brandsicher“ trägt keinen Nachweis.

Bauzustand: Das Eigengewicht kommt vor der Verbundwirkung

Der häufigste Denkfehler betrifft die Betonage. Im Endzustand arbeitet die Decke im Verbund. Während der Beton frisch ist, besitzt die Platte ihre vorgesehene Druckfestigkeit noch nicht. Der volle Verbund steht ebenfalls nicht zur Verfügung.

Das Holz trägt in dieser Phase das Eigengewicht des Frischbetons, die Schalungslasten, Arbeitslasten und den Bauablauf. Ohne temporäre Abstützung können Verformungen entstehen, die nach dem Erhärten nicht verschwinden. Die Rüstung begrenzt diese Verformungen und sichert den Bauzustand.

Die Planung muss deshalb mindestens zwei Zustände abbilden:

Der Betonierablauf gehört in die Tragwerksplanung. Betonierabschnitte, Einbringrichtung und Lagerung von Material können die Lastverteilung verändern. Bei großen Feldern oder schlanken Bestandsbalken ist die Reihenfolge nicht beliebig.

Die Rüstung darf erst entfernt werden, wenn die hierfür angesetzte Betonfestigkeit erreicht ist und der geplante Bauzustand vorliegt. Eine zeitliche Vorgabe ohne Bezug auf Betonrezeptur, Temperatur und Festigkeitsentwicklung ist kein belastbarer Maßstab.

HBV-Decke in der Sanierung: Der Bestand bestimmt das System

Die HBV-Decke wird häufig zur Verstärkung bestehender Holzbalkendecken eingesetzt. Der Eingriff kann die Tragfähigkeit erhöhen, die Durchbiegung reduzieren und die akustische Qualität verbessern. Er erhöht zugleich die ständige Last erheblich gegenüber einem leichten Trockenaufbau.

Vor jeder Bemessung stehen Bestandsdaten. Erforderlich sind mindestens:

• Querschnitt, Spannweite und Achsabstand aller relevanten Balken;
• Holzart und Zustand, soweit zerstörungsarm oder durch Öffnungen feststellbar;
• Schäden durch Feuchte, Insekten oder Pilze;
• Auflagerlängen und Zustand der Balkenköpfe;
• Wandaufbau und Tragfähigkeit der Auflagerzone;
• vorhandene Schüttungen, Estriche und Unterdecken;
• Durchdringungen, Installationen und Deckenauswechslungen;
• Verformungen im Bestand.

Eine reine Sichtprüfung von unten reicht nicht aus. Überdeckte Balkenköpfe und Auflagerzonen sind oft die entscheidenden Bereiche. Dort treffen erhöhte Querkraft, Feuchterisiko und unklare Lastabtragung zusammen.

Bei einer Sanierung kann die zusätzliche Betonlast die Wände und Fundamente stärker beanspruchen als die Decke selbst. Die Lastabtragung endet nicht am Balkenauflager. Sie setzt sich über die Wand bis in die Gründung fort. Dieser Weg ist zu prüfen.

Die bauphysikalische Planung bleibt eigenständig. Eine PE-Folie begrenzt den Eintrag von Frischbetonwasser. Sie ersetzt keine Bewertung dauerhafter Feuchtequellen. Undichte Anschlüsse, Nassräume, Leckagen oder unklare Dampfdiffusion können das Holz langfristig schädigen.

Normenstand und technische Einordnung

Die Bemessung von Holz-Beton-Verbundbauteilen entwickelt sich weiter. Mit DIN CEN/TS 19103:2022-02 liegt eine Technische Spezifikation für diese Bauteile vor. Der nationale Anhang DIN CEN/TS 19103/NA konkretisiert die Anwendung im deutschen Kontext. Perspektivisch ist ein eigener Teil DIN EN 1995-1-3 im Eurocode 5 vorgesehen.

Für die konkrete Planung gilt dennoch kein Automatismus durch die Normbezeichnung. Es sind die zum Projektzeitpunkt bauaufsichtlich eingeführten Regelwerke, nationale Festlegungen, Zulassungen der Verbindungsmittel und objektspezifischen Randbedingungen anzuwenden.

Besondere Aufmerksamkeit erfordern:

• die Zuordnung der Einwirkungen zu Bau- und Endzustand;
• die Bemessung der schubnachgiebigen Fuge;
• die Langzeitverformung aus Kriechen und Schwinden;
• die Ausbildung von Randbereichen und Öffnungen;
• die Betonbewehrung für Plattenwirkung, Rissbreitenbegrenzung und lokale Lasten;
• der Feuchte- und Schallschutz an Anschlüssen.

Eine HBV-Decke ist kein Standarddetail mit variabler Spannweite. Sie ist ein Hybridtragwerk. Der Nachweis muss die Interaktion seiner Teile abbilden.

Ausführung: Schnittstellen erzeugen die meisten Fehler

Holzbau und Betonbau arbeiten mit unterschiedlichen Toleranzen und Abläufen. Die Decke liegt genau an dieser Schnittstelle. Deshalb benötigt sie eine Ausführungsplanung, die nicht bei der Positionszeichnung endet.

Vor der Betonage müssen Verbindungsmittel, Folienstöße, Bewehrung, Randabschalungen und Durchdringungen kontrolliert sein. Nachträgliche Korrekturen sind dann nur begrenzt möglich. Fehlstellen in der Folie können Baufeuchte ins Holz führen. Verschobene Schrauben können die geplante Schubübertragung reduzieren. Fehlende Bewehrung an Öffnungen verändert die Plattenwirkung.

Die Koordination muss insbesondere diese Punkte festlegen:

1. Aufmaß vor Ort. Bestandsmaße bestimmen Schraubenraster, Schalung und Auflagerdetails.

2. Montagereihenfolge. Zuerst Holzertüchtigung und Verbindungsmittel, dann Trennlage, Bewehrung und Betonage.

3. Rüstungskonzept. Abstützpunkte dürfen keine unzulässigen Lasten in schwache Bestandsdecken oder Untergeschosse einleiten.

4. Betonierkonzept. Abschnittsbildung und Einbringfolge begrenzen ungleiche Lastspitzen.

5. Feuchtemanagement. Schutz gegen Niederschlag und kontrollierte Austrocknung sind zu planen.

6. Dokumentation. Lage und Anzahl der Verbindungsmittel müssen vor dem Betonieren nachvollziehbar sein.

Die längere Bauzeit bei Ortbeton ist kein Nebenaspekt. Erhärtung und Austrocknung beeinflussen Folgegewerke. Wer Ausbau und Belastung zu früh ansetzt, verschiebt das Risiko in die Nutzung.

Die Decke muss als Tragwerk gerechnet werden

Holz-Beton-Verbund verbindet zwei leistungsfähige Baustoffe. Das Ergebnis ist tragfähig, steif und bauphysikalisch wirksam, wenn der Verbund nachgewiesen wird. Die Betonplatte darf nicht als bloße Auflast verstanden werden. Die Schraube darf nicht als austauschbares Detail verstanden werden. Die Folie darf nicht als entbehrliche Lage verstanden werden.

Der Deckenaufbau folgt einer klaren Reihenfolge: Lasten erfassen. Bauzustand nachweisen. Verbundfuge bemessen. Feuchte schützen. Anschlüsse prüfen. Erst danach entsteht aus Holz und Beton ein gemeinsames Tragwerk.
