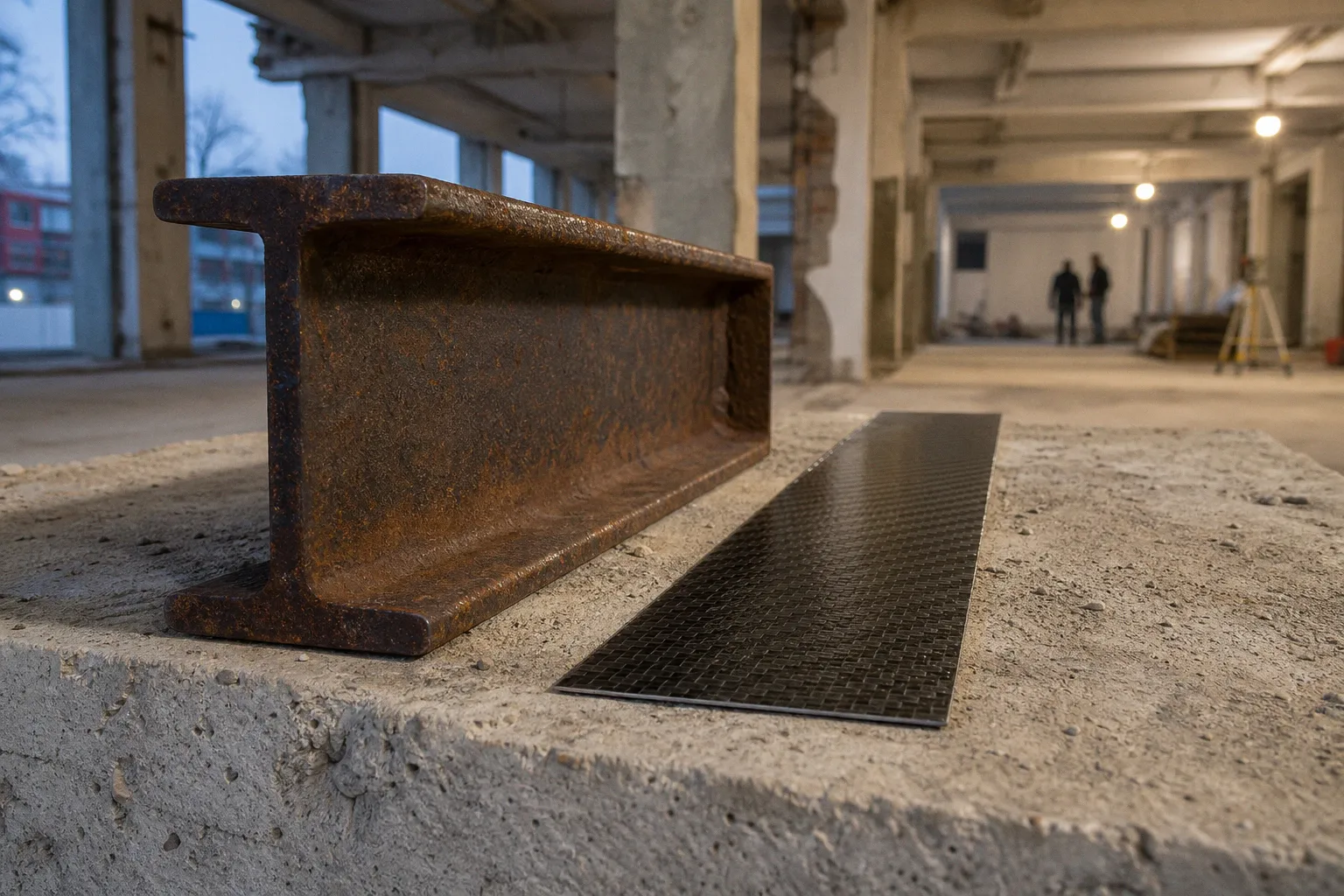

CFK-Lamellen oder Stahlträger: Was eignet sich wann?

Eine schwarze CFK-Lamelle unter der Decke, ein paar Kennwerte, grüne Ausnutzungsgrade – fertig. Wer versucht, dieses Modell in einen Altbau zu exportieren, stellt schnell fest: Der Export scheitert nicht an der Statiksoftware, sondern an der Bestandsoberfläche, am Brandkonzept und an einem Beton, der seine tatsächliche Festigkeit erst nach dem Öffnen preisgibt.

Der Vergleich „CFK-Lamellen oder Stahlträger?“ ist deshalb kein Wettbewerb zwischen alter und neuer Technik. Es geht um zwei völlig verschiedene Lastpfade, zwei Montagewelten und vor allem zwei Arten des Versagens. Bei der Tragwerksertüchtigung im Bestand kann CFK eine außerordentlich präzise Lösung sein. Stahl bleibt dort überlegen, wo hohe Einzellasten, Umlagerungsfähigkeit oder robuste Reserven verlangt werden. Wer das verwechselt, kauft keine Innovation ein, sondern ein Risiko mit glatter Oberfläche.

Zwei Materialien, zwei Tragwerke: linear-elastisch gegen duktil

CFK-Lamellen bestehen aus kohlenstofffaserverstärktem Kunststoff. Ihre Stärke liegt in der Zugzone: Sie werden etwa an der Unterseite einer Stahlbetondecke oder eines Unterzugs verklebt und erhöhen dort die Biegezugtragfähigkeit. Mit Zugfestigkeiten von etwa 2.200 bis 3.500 N/mm² liegen sie deutlich über klassischem Baustahl. Auch ihr Elastizitätsmodul ist mit rund 150.000 bis 210.000 N/mm² hoch.

Diese Werte sind beeindruckend. Sie beantworten aber noch nicht die entscheidende Frage: Was passiert, wenn die Konstruktion an ihre Grenze kommt?

CFK verhält sich bis zum Bruch weitgehend linear-elastisch. Das Material dehnt sich unter Last, aber es kündigt sein Ende nicht durch nennenswerte plastische Verformung an. In der Bemessung wird die Lamellendehnung deshalb begrenzt; als Größenordnung sind etwa 0,6 Prozent anzusetzen. Der Nachweis dreht sich nicht nur um die Faser selbst. Häufig ist der Verbund zum Beton, ein Ablösen am Lamellenende oder ein Abplatzen der Betonrandzone maßgebend – nicht die rechnerische Zugfestigkeit der Kohlefasern.

Stahl arbeitet anders. Ein Stahlträger oder eine aufgesetzte Stahlkonstruktion kann sich vor dem Versagen plastisch verformen. Diese Duktilität ist kein akademischer Bonuspunkt, sondern eine konstruktive Reserve. Sie erlaubt in bestimmten Grenzzuständen Lastumlagerungen und macht das Tragverhalten sichtbarer, weniger abrupt. Besonders bei dynamischen Einwirkungen oder bei Erdbebenanforderungen ist das ein Argument, das nicht durch eine höhere Zugfestigkeit von CFK wegdiskutiert werden kann.

Das bedeutet nicht, dass Stahl automatisch „sicherer“ und CFK automatisch „moderner“ wäre. Es bedeutet nur: Beide Verfahren müssen mit der richtigen Erwartung geplant werden. Eine CFK-Lamelle ist keine dünne Variante eines Stahlträgers. Sie ist eine außenliegende Zugbewehrung mit sehr hoher Leistungsdichte und einem anspruchsvollen Verbundsystem.

CFK spart Masse und Bauhöhe. Stahl schafft dort Reserven, wo ein geklebtes System keine Umlagerung mehr anbieten kann.

Gewicht und Bauhöhe: Der Bestand entscheidet oft vor der Statik

Bei der Deckenverstärkung im Altbau wird die Bauhöhe schnell zur harten Nebenbedingung. Unterzüge, Leitungen, Fensterstürze, Türhöhen, historische Putzdecken oder denkmalgeschützte Oberflächen lassen sich nicht beliebig verschieben. Ein Stahlträger unter einer Decke kann technisch plausibel sein und dennoch das gesamte Umbaukonzept dominieren.

CFK-Lamellen sind in diesem Punkt sehr stark. Mit typischen Dicken von etwa 1,2 bis 2,5 mm, je nach System auch zwischen 1,0 und 3,0 mm, verändern sie die Geometrie der Konstruktion kaum. Das zusätzliche Eigengewicht ist ebenfalls gering. In einem Vergleich an einem Metallträger lag die Gewichtszunahme bei einer CFK-Verstärkung bei rund einem Prozent, bei einer Stahllamelle dagegen bei rund 23 Prozent. Solche Werte lassen sich nicht blind auf jedes Projekt übertragen, aber die Richtung ist eindeutig: Bei schlanken oder bereits hoch ausgenutzten Bestandsbauteilen zählt jedes zusätzliche Kilogramm.

Gerade bei historischen Decken ist das oft der Punkt, an dem die Tragwerksplanung Altbau und die Architektur wieder zusammenfinden. Eine Verstärkung von unten kann erfolgen, ohne dass ein neuer Unterzug den Raum zerschneidet. In genutzten Gebäuden – Schulen, Verwaltungsbauten, Gewerbeeinheiten – kann das auch die Bauzeit und die Unterbrechung des Betriebs deutlich reduzieren. Für das Verkleben der Lamellen sind in der Regel weder schweres Hebezeug noch massive temporäre Abfangkonstruktionen erforderlich.

Aber auch hier gilt: Der schlanke Eingriff ist nicht automatisch der kleine Eingriff. Die Unterseite der Decke muss zugänglich sein. Beschichtungen, Putzlagen, Altanstriche, lose Randzonen und Durchfeuchtungen müssen entfernt oder beurteilt werden. Leitungen werden nicht von der Lamelle beeindruckt sein; sie bleiben im Weg, wenn sie im vorgesehenen Verstärkungsstreifen liegen. Und eine Decke, die sich bereits stark durchgebogen hat, wird durch das nachträgliche Aufkleben nicht einfach in ihre ursprüngliche Lage zurückspringen.

Bei Stahl sieht der Ablauf anders aus. Der Träger muss eingebracht, positioniert, angeschlossen und aufgelagert werden. Seine Lasten müssen über Mauerwerk, Stützen, Fundamente oder neue Abfangungen zuverlässig weitergeführt werden. Das kann umfangreich sein. Es kann aber auch genau die richtige Lösung sein, wenn etwa eine Wandöffnung abgefangen, eine konzentrierte Maschinenlast aufgenommen oder ein geschädigter Bereich durch ein neues tragendes System ersetzt werden muss.

Die zentrale Frage lautet daher nicht: „Wie viel Tragfähigkeit liefert das Material?“ Sondern: „Wohin geht die Last nach der Verstärkung?“ Eine schöne Verstärkungsmaßnahme, die ihre Kräfte in ein überfordertes Auflager einleitet, ist nur ein verschobener Schaden.

Brandschutz: Die Klebefuge ist kein Nebendetail

Der häufigste Denkfehler bei CFK ist erstaunlich simpel: Man betrachtet die Faser, obwohl die Konstruktion am Klebstoff hängt.

Die Kohlenstofffasern selbst sind nicht das unmittelbare Problem. Kritisch ist der Epoxidharzkleber, der die Lamelle mit dem Beton verbindet. Ab etwa 50 °C bis 80 °C kann das Harz zu kriechen beginnen und an Tragfähigkeit verlieren. Im Brandfall darf die Verstärkung deshalb nicht so behandelt werden, als sei sie dauerhaft hinter einer dünnen Beschichtung verschwunden. Sie braucht ein Brandschutzkonzept und in vielen Fällen eine geeignete Bekleidung, beispielsweise mit dafür vorgesehenen Plattensystemen.

Das ist nicht bloß ein Nachtrag zur Ausschreibung. Die Brandschutzbekleidung beeinflusst Details an den Rändern, Anschlüsse an Wände und Unterzüge, die spätere Revisionsfähigkeit und gegebenenfalls die Raumgeometrie. Wer die CFK-Lamellen zuerst plant und den Brandschutz danach „mitlaufen lässt“, baut einen klassischen Schnittstellenfehler ein: Das Verstärkungssystem passt rechnerisch unter die Decke, die zugelassene Schutzbekleidung aber nicht mehr konfliktfrei in die Architektur.

Bei Stahl ist die Lage anders, aber keineswegs sorgenfrei. Auch Stahl verliert bei hohen Temperaturen deutlich an Tragfähigkeit und Steifigkeit. Der Unterschied liegt in der konstruktiven Logik: Brandschutzbekleidungen für Stahlbauteile, brandschutztechnische Bemessungen und Anschlussdetails sind im Baualltag seit Langem etabliert. Das heißt nicht, dass sie einfach wären. Es heißt nur, dass die Abhängigkeit nicht an einer Klebefuge mit temperaturkritischem Polymer hängt.

Für die Entscheidung in der Instandsetzungsplanung sollte der Brandschutz früh drei Fragen beantworten:

1. Welche Feuerwiderstandsdauer muss das ertüchtigte Bauteil nachweisen?

2. Kann die CFK-Verstärkung vollständig und dauerhaft geschützt werden – einschließlich Lamellenenden, Übergängen und Durchdringungen?

3. Welche Folgearbeiten entstehen durch Bekleidungen, etwa bei Installationen, Deckenanschlüssen oder denkmalpflegerisch relevanten Oberflächen?

Wenn diese Fragen erst nach der statischen Vorplanung auftauchen, wird aus der schlanken Lösung schnell ein Nachtragsgenerator. Das ist kein Materialfehler. Es ist ein schlechter Workflow.

Bei CFK wird nicht nur die Lamelle bemessen. Bemessen wird die Kette aus Beton, Verbund, Klebstoff und Brandschutz.

Der Untergrund ist das eigentliche Bauteil

CFK-Lamellen funktionieren über Verbund. Damit wird der Betonuntergrund zum entscheidenden Teil der Verstärkung. Nicht der Sichtbeton, nicht die Bestandspläne, nicht die Druckfestigkeit eines einzelnen Bohrkerns allein – die tatsächliche, vorbereitete Oberfläche.

Für aufgeklebte Systeme ist eine Mindest-Oberflächenzugfestigkeit von 1,5 N/mm² erforderlich. Liegt sie darunter, ist ein direktes Aufkleben keine belastbare Lösung. Dann müssen zunächst geschädigte Zonen entfernt, Fehlstellen reprofilert oder alternative Verstärkungswege gewählt werden. Bei vielen zugelassenen Klebeverfahren liegt der anwendbare Bereich der Betongüte zwischen C12/15 und C45/55. Auch das ist keine Einladung zur Ferndiagnose: Welcher Nachweis gilt, hängt vom konkreten System, der Zulassung und dem vorhandenen Bauteil ab.

Die Schadensanalyse vor der Verstärkung ist damit kein lästiger Vorspann. Sie entscheidet über das Verfahren. Typische Störstellen im Bestand sind:

• karbonatisierte oder chloridbelastete Randzonen, deren Bewehrung bereits korrodiert;
• Hohllagen und schwache Mörtelschichten unter alten Beschichtungen;
• Risse, deren Ursache nicht geklärt ist und die sich unter neuer Last weiter öffnen können;
• Feuchtigkeitseinträge, die die Untergrundvorbereitung und die Verklebung beeinträchtigen;
• unklare Bewehrungslagen, die bei Schlitzen, Bohrungen oder Verankerungen zum Konflikt werden.

Bei oberflächig geklebten Lamellen wird der Lastabtrag über die Kontaktfläche und die Endbereiche in den Beton eingeleitet. Die Lamelle liegt sichtbar auf der Bauteilunterseite und lässt sich vergleichsweise direkt montieren. Das Verfahren ist effizient, wenn die Oberfläche tragfähig vorbereitet werden kann und ausreichend Platz für die erforderlichen Verbundlängen vorhanden ist.

Eine andere Option sind Einschlitzlamellen. Dabei werden Schlitze in den Beton gefräst und die Lamellen darin verklebt. Durch den beidseitigen Verbund kann eine deutlich höhere Verbundtragfähigkeit erreicht werden. Das ist besonders dort interessant, wo die verfügbare Verbundlänge knapp ist oder die Lamellenenden konstruktiv besser gesichert werden sollen.

Der Begriff „höhere Verbundtragfähigkeit“ darf allerdings nicht als Freifahrtschein verstanden werden. Das Fräsen greift in den Bestand ein. Bewehrungslagen, Betondeckung, Rissbilder und die Querschnittsgeometrie müssen vorher sauber erkundet sein. Wer ohne belastbare Bewehrungsortung und Bauteilaufnahme Schlitze plant, spielt kein Engineering, sondern Blindflug.

Stahl verschiebt den Schwerpunkt der Untersuchung. Auch dort müssen Beton, Mauerwerk und Anschlüsse geprüft werden. Doch die entscheidenden Nachweise liegen häufiger bei Auflagerpressungen, Dübeln, Ankerplatten, Schweiß- oder Schraubverbindungen und der Lastweiterleitung in angrenzende Bauteile. Der Stahlträger kann einen schlechten Betonuntergrund nicht magisch heilen. Er kann aber eine eigene Tragstruktur bilden, wenn die Lasten über ausreichend leistungsfähige Auflager geführt werden.

Wo CFK-Lamellen ihre Stärke ausspielen

Die Betonverstärkung mit CFK ist besonders überzeugend, wenn die vorhandene Konstruktion grundsätzlich intakt ist, aber ihre Biegetragfähigkeit nicht mehr zur neuen Nutzung passt. Typische Auslöser sind Nutzungsänderungen, zusätzliche Ausbauaufbauten, neue technische Anlagen oder geänderte Lastannahmen im Zuge einer Sanierung.

CFK-Lamellen passen gut zu Situationen, in denen mehrere Randbedingungen gleichzeitig eng sind:

• Die Raumhöhe darf praktisch nicht reduziert werden.
• Zusätzliche Eigenlasten würden das Bestandsbauteil oder seine Auflager weiter belasten.
• Der Eingriff muss bei laufender Nutzung möglichst kurz bleiben.
• Die Verstärkung soll von unten erfolgen, ohne den Bodenaufbau darüber vollständig zu öffnen.
• Der Beton kann nach Instandsetzung die geforderte Haftzugfestigkeit sicher aufnehmen.
• Der Brandschutz lässt sich konstruktiv vollständig und dauerhaft lösen.

Ein häufiger Anwendungsfall ist die nachträgliche Verstärkung einer Stahlbetondecke, deren untere Bewehrung für heutige Lasten nicht mehr ausreicht. Hier kann die Lamelle gezielt in der Zugzone arbeiten. Auch Unterzüge lassen sich auf diese Weise ertüchtigen, sofern Geometrie, Verbundlänge und Schubtragfähigkeit mitgedacht werden.

Der letzte Punkt ist zentral. Eine höhere Biegetragfähigkeit kann dazu führen, dass plötzlich der Querkraftnachweis oder die Auflagerzone maßgebend wird. Das Bauteil verhält sich nicht wie eine Tabelle, in der man eine einzelne Zeile verbessert und der Rest unverändert bleibt. Tragwerke sind leider keine Tabellenkalkulation. Sie reagieren auf jede Verstärkung mit neuen Engpässen.

CFK ist außerdem dort attraktiv, wo denkmalpflegerische Anforderungen den Eingriff begrenzen. Eine wenige Millimeter starke Verstärkung unter einer Decke ist leichter zu integrieren als ein neuer Stahlunterzug. Allerdings darf „wenig sichtbar“ nicht mit „reversibel“ verwechselt werden. Das Entfernen verklebter Lamellen ist kein neutraler Vorgang für die historische Substanz. Auch eine CFK-Lösung braucht daher eine nachvollziehbare Abstimmung mit dem Erhaltungsziel des Gebäudes.

Wann der Stahlträger die ehrlichere Antwort ist

Stahlträger bleiben bei der Tragwerksertüchtigung unverzichtbar, wenn nicht nur eine vorhandene Biegezone ergänzt werden soll, sondern ein neuer Lastpfad erforderlich ist. Das betrifft etwa große Wanddurchbrüche, stark konzentrierte Lasten, geschwächte Auflagerbereiche oder Konstruktionen, bei denen die Qualität des Betons keinen verlässlichen Verbund für eine Klebeverstärkung hergibt.

Stahl ist oft die bessere Wahl, wenn:

• sehr hohe Lasten in neue oder ertüchtigte Auflager eingeleitet werden müssen;
• plastische Verformungsreserven gefordert sind;
• dynamische Einwirkungen oder Erdbebenbemessungen maßgebend werden;
• der Betonuntergrund die erforderliche Haftzugfestigkeit nicht erreicht und eine umfassende Betoninstandsetzung unverhältnismäßig wäre;
• ein Bauteil nicht nur verstärkt, sondern teilweise ersetzt oder konstruktiv neu organisiert werden muss;
• ein kontrollierbarer, mechanisch nachvollziehbarer Anschluss wichtiger ist als minimale Bauhöhe.

Gerade bei stark geschädigtem Bestand ist die Versuchung groß, mit CFK möglichst viel zu retten. Das ist verständlich: Die Montage ist schnell, die Baustelle bleibt schlank, und die Visualisierung sieht hervorragend aus. Aber eine Lamelle kann nur Kräfte übertragen, die der Bestand über ihre Verklebung noch aufnehmen kann. Wenn der Beton an der Oberfläche abreißt, hilft die hohe Faserfestigkeit nicht weiter. Dann hat man kein leistungsfähiges Tragwerk, sondern ein sehr teures Etikett auf einem schlechten Untergrund.

Die wirtschaftliche Betrachtung muss ebenfalls ehrlich bleiben. Pauschale Euro-pro-Meter-Vergleiche zwischen CFK und Stahl sind wenig belastbar. Zugänglichkeit, Gerüst, Freilegung, Untergrundsanierung, Brandschutz, Hebetechnik, Abfangungen und Nutzungsausfall verschieben das Verhältnis von Projekt zu Projekt erheblich. CFK kann durch kurze Montagezeiten sehr wirtschaftlich sein. Stahl kann wirtschaftlicher werden, wenn ohnehin große Umbauten anstehen und ein neues tragendes System mehrere Probleme gleichzeitig löst.

Die Entscheidung beginnt nicht beim Materialkatalog

Die Frage „CFK-Lamellen oder Stahlträger?“ wird häufig zu früh gestellt. Zuerst muss klar sein, warum das Bauteil nicht mehr genügt: Ist die Nutzung schwerer geworden? Wurde Bewehrung durch Korrosion geschwächt? Hat sich das statische System durch Umbauten verändert? Oder liegt das Problem in Verformungen, Rissen, Auflagern oder Baugrundbewegungen?

Erst danach lässt sich die Verstärkung auswählen. In einer sauberen Tragwerksplanung folgt die Reihenfolge typischerweise dieser Logik:

1. Bestand erfassen: Geometrie, Baustoffe, Bewehrung, Schäden, Lasten und tatsächliche Auflagerbedingungen werden belastbar aufgenommen.

2. Versagensmechanismus bestimmen: Biegung, Querkraft, Durchstanzen, Auflagerpressung, Stabilität oder Verbund verlangen jeweils andere Maßnahmen.

3. Lastpfad prüfen: Jede zusätzliche Tragfähigkeit braucht ein Gegenüber – in den Auflagern, Wänden, Stützen und Fundamenten.

4. Randbedingungen integrieren: Brandschutz, Bauphysik, Denkmalpflege, Architektur und Bauablauf gehören vor die Ausschreibung, nicht in den Nachtrag.

5. Verstärkungssystem bemessen und detaillieren: Bei CFK insbesondere Untergrund, Verbund, Lamellenenden und Schutzbekleidung; bei Stahl insbesondere Auflager, Anschlüsse, Montagezustände und Korrosionsschutz.

Das klingt weniger spektakulär als ein neues Materialsystem. Es ist aber der Unterschied zwischen einer Verstärkung, die auf dem Papier funktioniert, und einer, die im Bestand auch nach Jahren noch ihre Aufgabe erfüllt.

CFK-Lamellen sind eine präzise Antwort auf präzise Probleme: wenig Bauhöhe, geringe Zusatzlast, kurze Montagezeit und ausreichend tragfähiger Beton. Stahlträger sind die robustere Antwort, wenn hohe Lasten, neue Lastwege und duktiles Verhalten gefordert sind. Die richtige Lösung entsteht nicht aus dem Materialtrend, sondern aus einer nüchternen Diagnose des vorhandenen Tragwerks. Genau dort beginnt Sanierung – und nicht im Produktkatalog.
