Tragwerksplanung im Bestand: Ertüchtigung historischer Kasernengebäude

Tragwerk mit Gedächtnis: Bestandsertüchtigung eines Kasernengebäudes aus 1939

Dabei wird das rund 43.000 Quadratfuß große Building 900 nicht nur haustechnisch auf den heutigen Stand gebracht, sondern erhält zugleich eine statische Ertüchtigung mit Stahlverstärkungen und Kohlefaserwicklungen. Für uns als Tragwerksplaner ist vor allem interessant, wie hier das Prinzip des „progressive collapse design" auf ein Bestandsgebäude übertragen wird – eine Bauaufgabe, die uns in dieser Form auch in Europa immer wieder begegnet.

Befund: Altbau unter doppelter Bedrohung

Ein Gebäude, das 1939 vor dem Zweiten Weltkrieg errichtet wurde, trägt erkennbar die Handschrift seiner Entstehungszeit – statisch wie räumlich. Am Fort Sill verschärft sich die Ausgangslage durch den Standort: Die Region ist sowohl tornadogefährdet als auch seismisch aktiv. Die Bauleiterin Jessica Goodin vom USACE Tulsa District beschreibt den Eingriff daher als ein durchgehendes System, das vom Keller bis zum Dach als verzahntes Gitter wirkt.

Genau hier setzt das progressive Kollapsdesign an: Fällt ein primäres Bauteil – etwa eine Stütze – aus, darf nicht die gesamte Struktur folgen. Die Last muss sich stattdessen auf benachbarte Elemente umverteilen, damit das Gebäude lang genug standsicher bleibt, um die Evakuierung zu ermöglichen. Dieses Prinzip der Lastumverteilung ist im Bestand alles andere als selbstverständlich, weil die ursprünglichen Tragsysteme selten auf alternative Lastpfade ausgelegt waren.

Lösungsansatz: Hybride Ertüchtigung mit Stahl und CFK

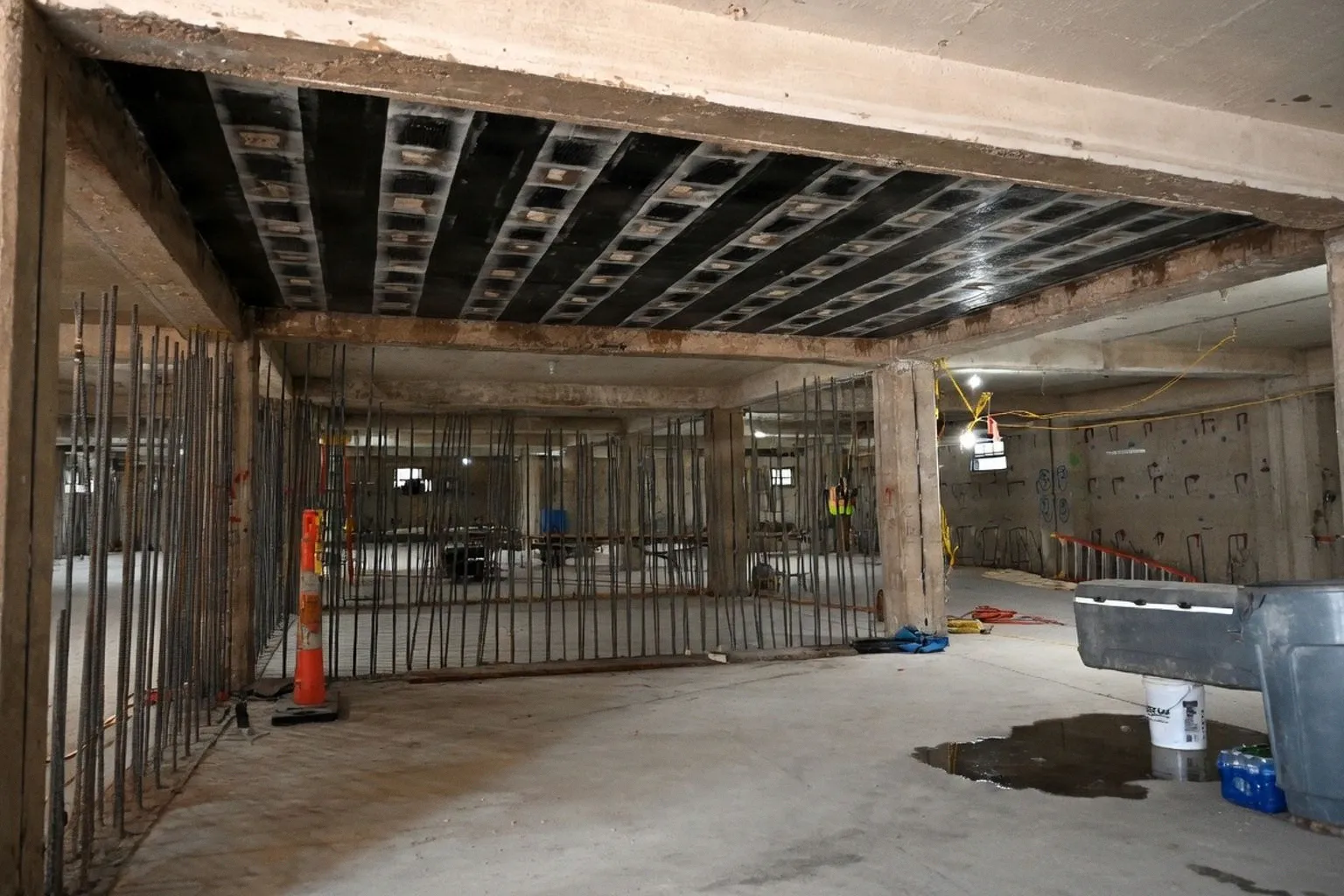

Auf der Baustelle werden derzeit Stahlbewehrungen und Kohlefaserlaminate in das bestehende Tragwerk eingebaut, um die strukturellen Elemente untereinander zu verbinden. Diese Kombination ist uns aus der Praxis bestens vertraut: Stahlprofile nehmen hohe Zug- und Druckkräfte auf und dienen als makroskopische Lastpfade, während CFK-Lamellen das System als zugfeste, nahezu wartungsfreie Membrane ergänzen. So entsteht jene Redundanz, die im Bestand oft nur durch massive Eingriffe in Gründung oder Grundriss erreichbar wäre.

Wir müssen allerdings berücksichtigen, dass jede Bestandsertüchtigung ihre eigenen Tücken hat. Die historische Fassade bleibt unangetastet – das ist denkmalpflegerisch nachvollziehbar, bedeutet aber für die Planung, dass sämtliche Verstärkungsmaßnahmen in den Innenraum integriert werden müssen, ohne die nutzbare Geschossfläche über Gebühr zu beschneiden. Nach Abschluss der Arbeiten sollen 72 Soldaten in Einzelzimmern mit gemeinsamer Küche untergebracht werden – ein Wohnkonzept, das mit der ursprünglichen Belegung nur noch die Hülle teilt. Hinzu kommen neue Haustechnik, Sprinkler- und Brandmeldeanlagen, die in den Bauteilaufbau hineindetailiert werden wollen.

Was bleibt für uns

Für unsere tägliche Arbeit in der Tragwerksplanung lohnt sich der Blick über den Atlantik, weil das Projekt drei Fragen bündelt, die uns in mitteleuropäischen Bestandsbauten regelmäßig begegnen: Wie kombiniert man verschiedene Extremlasten wie Sturm und Erdbeben in einem Modell? Wie schafft man nachträglich redundante Lastpfade, ohne den Bestand zu zerstören? Und wo verläuft die Grenze zwischen notwendiger Ertüchtigung und denkmalpflegerischer Zurückhaltung? Das Beispiel aus Oklahoma zeigt, dass „building smarter" im Bestand vor allem bedeutet, die vorhandene Tragstruktur als belastbare Datenbasis zu lesen – und sie dann Schritt für Schritt so zu ergänzen, dass sie heutigen wie künftigen Anforderungen gewachsen ist, ohne dabei den Charakter des Gebäudes zu verleugnen.
