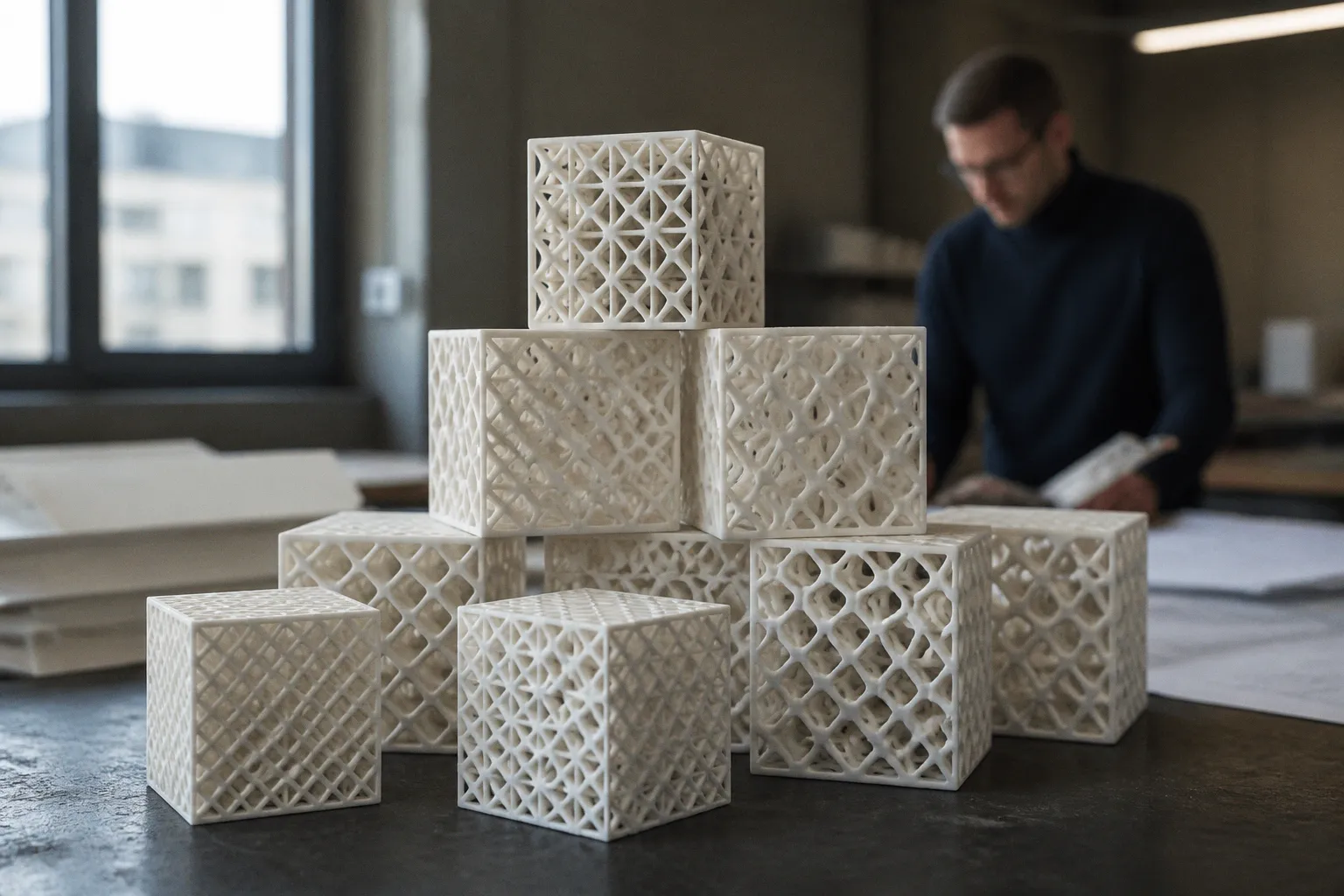

3D-Strukturen für Tragwerk und Akustik: Ein neuer Entwurfsansatz

Der Titel verweist damit auf eine gemeinsame Auslegung von mechanischer Funktion und akustischer Wirkung. Für die Tragwerksplanung ist entscheidend: Beide Anforderungen werden nicht getrennt betrachtet.

Zwei Nachweise, ein Bauteil

Konventionelle Planungen behandeln Lastabtragung und Raumakustik meist als getrennte Aufgaben. Der angekündigte Leitfaden setzt an einer anderen Stelle an. Er untersucht 3D-Strukturen, deren Geometrie gleichzeitig eine tragende Funktion und eine schallabsorbierende Wirkung ermöglichen soll.

Das ist für den konstruktiven Entwurf relevant. Jede zusätzliche Materialschicht erhöht in der Regel den Koordinationsaufwand. Eine integrierte Struktur kann diese Schnittstelle bereits in der Bauteilgeometrie abbilden. Aus dem Titel allein lässt sich jedoch nicht ableiten, welche Traglasten, Randbedingungen oder akustischen Kennwerte erreicht werden. Ebenso bleibt offen, für welche Bauteiltypen der Leitfaden unmittelbar anwendbar ist.

Was der Entwurf nachweisen muss

Die Bezeichnung „Design guide“ beschreibt zunächst eine Entwurfshilfe. Sie ersetzt keinen prüffähigen Tragfähigkeitsnachweis. Für eine Anwendung im Bauwesen wären mindestens getrennte Nachweise für die maßgebenden Einwirkungen erforderlich. Dazu gehören die Lastannahmen, die Geometrie, die Materialeigenschaften, die Lagerung und die Herstellungstoleranzen.

Bei einer 3D-Struktur ist die innere Geometrie Bestandteil des Tragwerks. Kleine Abweichungen können den Kraftfluss verändern. Das betrifft insbesondere Druck-, Biege- und Schubbeanspruchungen. Zusätzlich muss die akustische Funktion unter den realen Einbaubedingungen bewertet werden. Eine im Labor wirksame Struktur ist nicht automatisch als Bauteil im Gebäude wirksam.

Der Titel bestätigt keine allgemeine Eignung für tragende Bauteile. Er bestätigt auch keine Zulassung, keine Normkonformität und keine Serienreife. Diese Punkte müssen in der weiteren technischen Bewertung getrennt geprüft werden.

Relevanz für die Tragwerksplanung

Der Ansatz ist dort interessant, wo geringe Bauteilmasse, mechanische Belastbarkeit und akustische Anforderungen zusammenfallen. Für Planer entsteht daraus aber kein vereinfachter Entwurf. Die Zahl der gekoppelten Randbedingungen steigt.

Zu prüfen wären daher zunächst die Systemgrenzen des Leitfadens:

• Welche Strukturtypen werden erfasst?
• Welche Lastfälle werden untersucht?
• Welche Material- und Fertigungsverfahren sind vorausgesetzt?
• Wie werden Imperfektionen und Anschlüsse berücksichtigt?
• Welche akustischen Kennwerte gelten unter Einbaubedingungen?

Ohne diese Angaben bleibt der Beitrag ein Hinweis auf eine Entwurfsmethode, nicht auf ein einsatzbereites Konstruktionssystem. Die technische Aussage ist entsprechend eng zu fassen: 3D-Strukturen sollen Tragfähigkeit und Schallabsorption in einem Bauteil verbinden. Ob daraus eine belastbare Lösung für ein konkretes Bauvorhaben entsteht, entscheidet erst der vollständige mechanische und akustische Nachweis.
